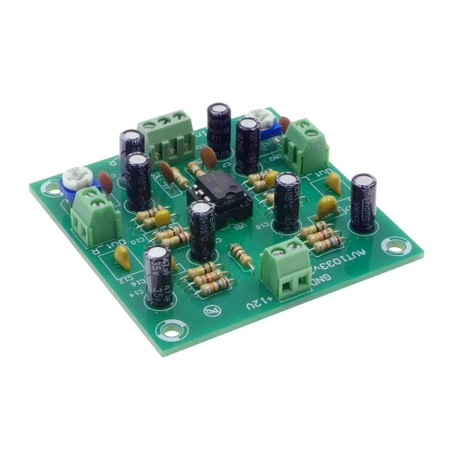

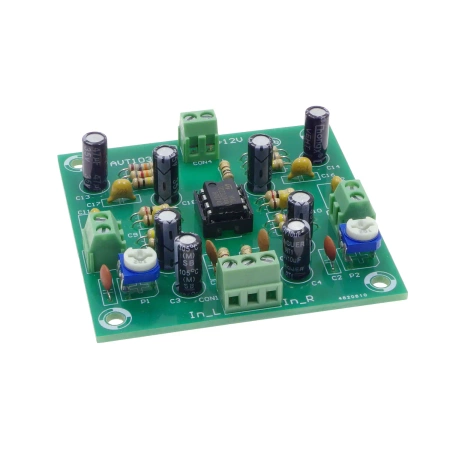

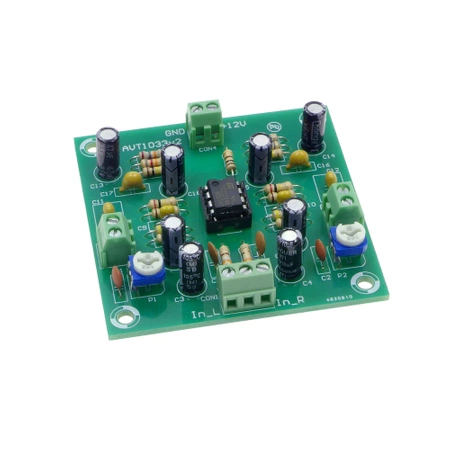

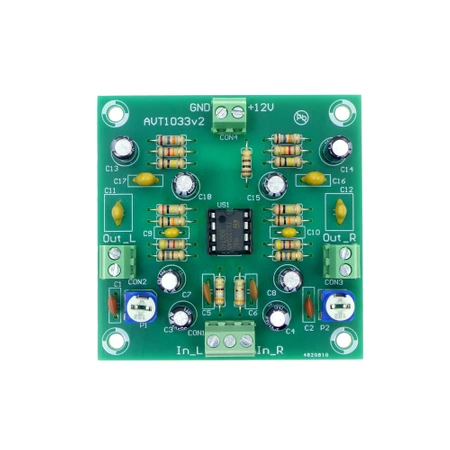

Przedwzmacniacz mikrofonowy stereo - KIT AVT 1033
- Przedwzmacniacz mikrofonowy stereo AVT1033 z układem TDA2320, regulacją poziomu wejściowego i pasmem 70 Hz–12 kHz, zasilany 12 V. Wersja B to KIT z płytką PCB i elementami do lutowania.
Przedwzmacniacz mikrofonowy stereo – zestaw KIT AVT1033 do samodzielnego montażu
Zestaw elementów do budowy stereofonicznego przedwzmacniacza mikrofonowego z regulacją poziomu wejściowego i zasilaniem 12 V.
Przedwzmacniacz mikrofonowy stereo do toru audio
AVT1033 pozwala zbudować stereofoniczny przedwzmacniacz mikrofonowy do systemów nagłaśniających, rejestratorów, mikserów i własnych projektów audio. Układ wzmacnia sygnał z mikrofonu przed dalszą obróbką lub podaniem na kolejny stopień toru audio.
Regulacja poziomu wejściowego dla obu kanałów ułatwia dopasowanie układu do stosowanego mikrofonu i ogranicza ryzyko przesterowania stopnia wejściowego. Pasmo 70 Hz–12 kHz oraz niski poziom zniekształceń sprawiają, że projekt dobrze nadaje się do zastosowań mowy, nagłośnienia i prostych torów mikrofonowych.
Karta techniczna
AVT1033
AVT1033 to stereofoniczny przedwzmacniacz mikrofonowy z regulacją poziomu wejściowego, oparty na układzie TDA2320.
| Kod projektu | AVT1033 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | przedwzmacniacz mikrofonowy stereo |
| Liczba kanałów | 2, stereo |
| Układ scalony | TDA2320 |
| Regulacja poziomu wejściowego | P1 i P2, osobno dla kanałów |
| Typowa impedancja wejściowa | około 800 Ω przy potencjometrach 1 kΩ |
| Pasmo przenoszenia | 70 Hz–12 kHz |
| Zawartość harmonicznych | poniżej 0,1% |
| Pobór prądu | 15–25 mA |
| Wejścia | In_L, In_R |
| Wyjścia | Out_L, Out_R |
| Zasilanie | 12 VDC |
| Wymiary płytki PCB | 59×59 mm |
Wersja
AVT1033 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania stereofonicznego przedwzmacniacza mikrofonowego.
Notes
Potencjometry P1 i P2 służą do ustawienia poziomu sygnału wejściowego z mikrofonu. Ich regulacja pomaga ograniczyć ryzyko przesterowania kolejnego stopnia toru audio.
Kondensatory w torze sprzężenia zwrotnego i na wejściu ograniczają pasmo od góry oraz pomagają zmniejszyć ryzyko wzbudzania się wzmacniacza przy dużym wzmocnieniu.
Przy pracy z sygnałem mikrofonowym warto zadbać o krótkie, ekranowane połączenia oraz staranne prowadzenie masy, aby ograniczyć przydźwięk i zakłócenia.
Najczęściej zadawane pytania
AVT1033 B to zestaw KIT z płytką PCB oraz elementami do montażu stereofonicznego przedwzmacniacza mikrofonowego.
Poziom wejściowy ustawia się potencjometrami P1 i P2. Regulacja pozwala dopasować przedwzmacniacz do użytego mikrofonu i zmniejszyć ryzyko przesterowania kolejnego stopnia toru audio.
Przy dłuższych przewodach mikrofonowych warto stosować ekranowanie i staranne prowadzenie masy. Sygnał mikrofonowy ma niski poziom, dlatego nieekranowane połączenia mogą łatwo zbierać przydźwięk i zakłócenia.
Układ wymaga zasilania 12 VDC. W torze mikrofonowym warto stosować stabilne i dobrze filtrowane źródło zasilania.
Warto skrócić przewody sygnałowe, zastosować ekranowanie, sprawdzić prowadzenie masy i upewnić się, że zasilanie jest dobrze filtrowane. Przy dużym wzmocnieniu tor mikrofonowy jest szczególnie podatny na zakłócenia.
Układ sprawdzi się w prostych torach mikrofonowych, systemach nagłośnieniowych, rejestratorach, mikserach i projektach audio wymagających wzmocnienia sygnału z mikrofonu.
