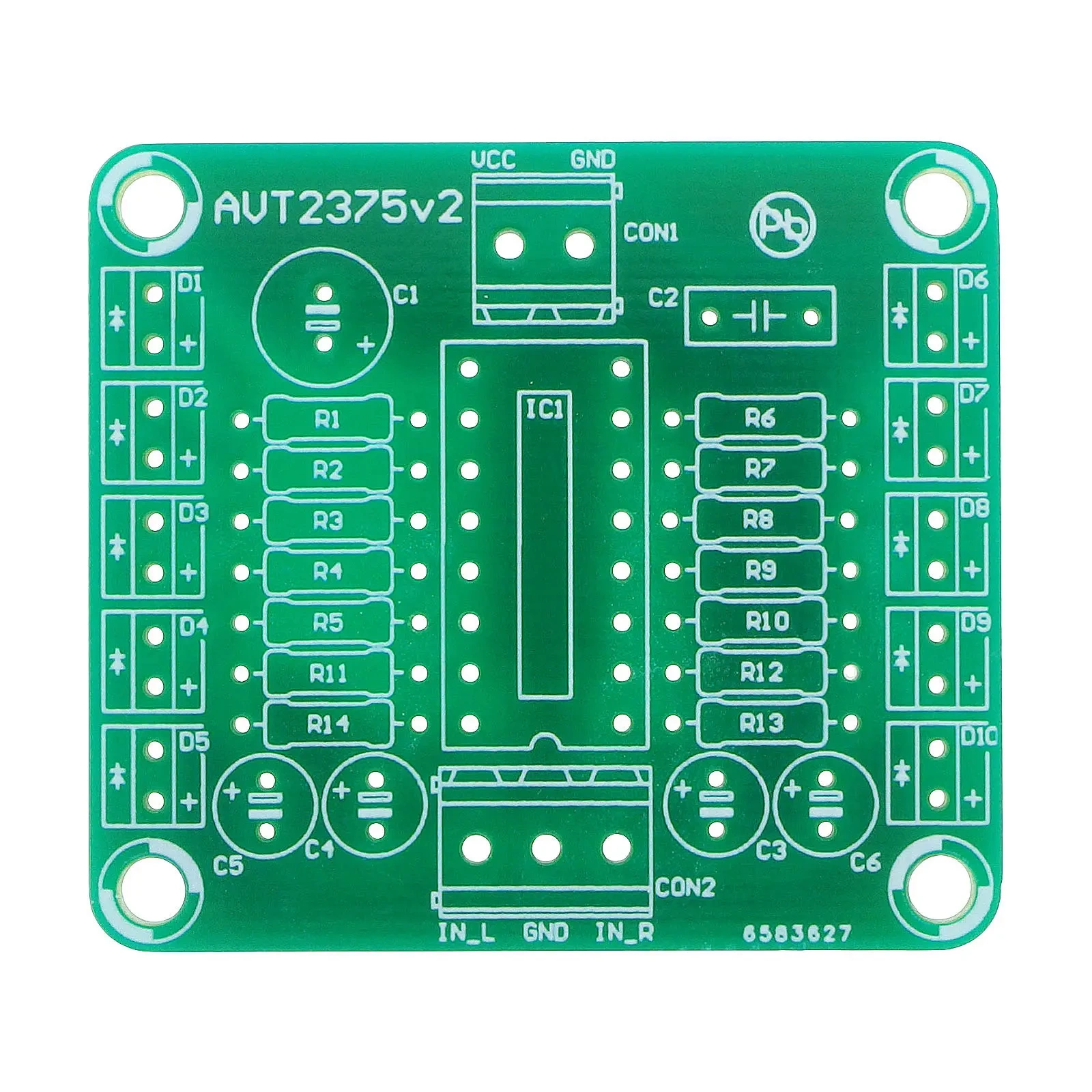

Wskaźnik wysterowania stereo 2x5 LED - PCB do projektu AVT 2375

Wskaźnik wysterowania stereo AVT2375 na układzie KA2281

Do pobrania:

Dokumentacja

Poziom trudności montażu

1 / 5

Opis

Moduł AVT2375 to prosty i skuteczny wskaźnik wysterowania stereo, który dzięki wykorzystaniu układu KA2281 pozwala w łatwy sposób dodać wizualizację poziomu sygnału audio do wzmacniacza, miksera, przedwzmacniacza czy zestawu edukacyjnego. Zastosowany układ scalony posiada wbudowane przedwzmacniacze oraz detektory, dzięki czemu moduł wymaga minimalnej liczby elementów zewnętrznych i jest idealny dla początkujących konstruktorów elektroniki.

Wskaźnik oferuje pięciodiodową skalę LED dla każdego kanału, co umożliwia szybkie monitorowanie poziomu i dynamiki sygnału w torze stereo audio. Moduł sprawdzi się zarówno w projektach DIY, jak i w zastosowaniach półprofesjonalnych.

Zastosowania modułu AVT2375

• wzmacniacze audio DIY
• przenośne urządzenia audio i kolumny aktywne
• stanowiska edukacyjne do nauki analizy sygnałów
• pracownie elektroniki i laboratoria pomiarowe
• domowe studia, konsolety i miksery DIY

Kluczowe parametry

• Stereo – niezależny wskaźnik dla dwóch kanałów audio
• Pięć diod LED na kanał – szybka ocena poziomu sygnału
• Układ KA2281 – wysoka integracja, minimalna liczba elementów zewnętrznych
• Bardzo prosty montaż, także dla początkujących

Dlaczego warto wybrać układ KA2281?

Układ KA2281 zawiera dwa przedwzmacniacze i dwa niezależne detektory, dzięki czemu pełni rolę kompletnego sterownika wskaźnika wysterowania. Zapewnia:

• stabilne wskazania niezależnie od zmian sygnału,
• prosty tor połączeń bez konieczności stosowania rozbudowanej elektroniki,
• dużą powtarzalność parametrów,
• odporność na zakłócenia w typowych aplikacjach audio.

To rozwiązanie często stosowane w sprzęcie nagłośnieniowym, wzmacniaczach i urządzeniach pomiarowych.

Porady, teoria i praktyczne wskazówki

• Unikaj długich przewodów sygnałowych, aby zredukować wpływ zakłóceń.
• Do poprawnej pracy modułu zaleca się stosowanie stabilizowanego zasilania 9–12 V DC.
• Wskaźnik możesz wykorzystać jako element edukacyjny przy nauce podstaw elektroniki analogowej – m.in. działania detektorów i logarytmicznego odwzorowania poziomu dźwięku.

Specyfikacja techniczna

• Typ modułu: stereofoniczny wskaźnik wysterowania
• Układ sterujący: KA2281
• Liczba stopni wskazań: 5 LED na kanał
• Napięcie zasilania: 9–12 V DC
• Wymiary płytki: 46 × 41 mm
• Przeznaczenie: projekty DIY, audio, edukacja

Projekt AVT 2375 EdW 09/99

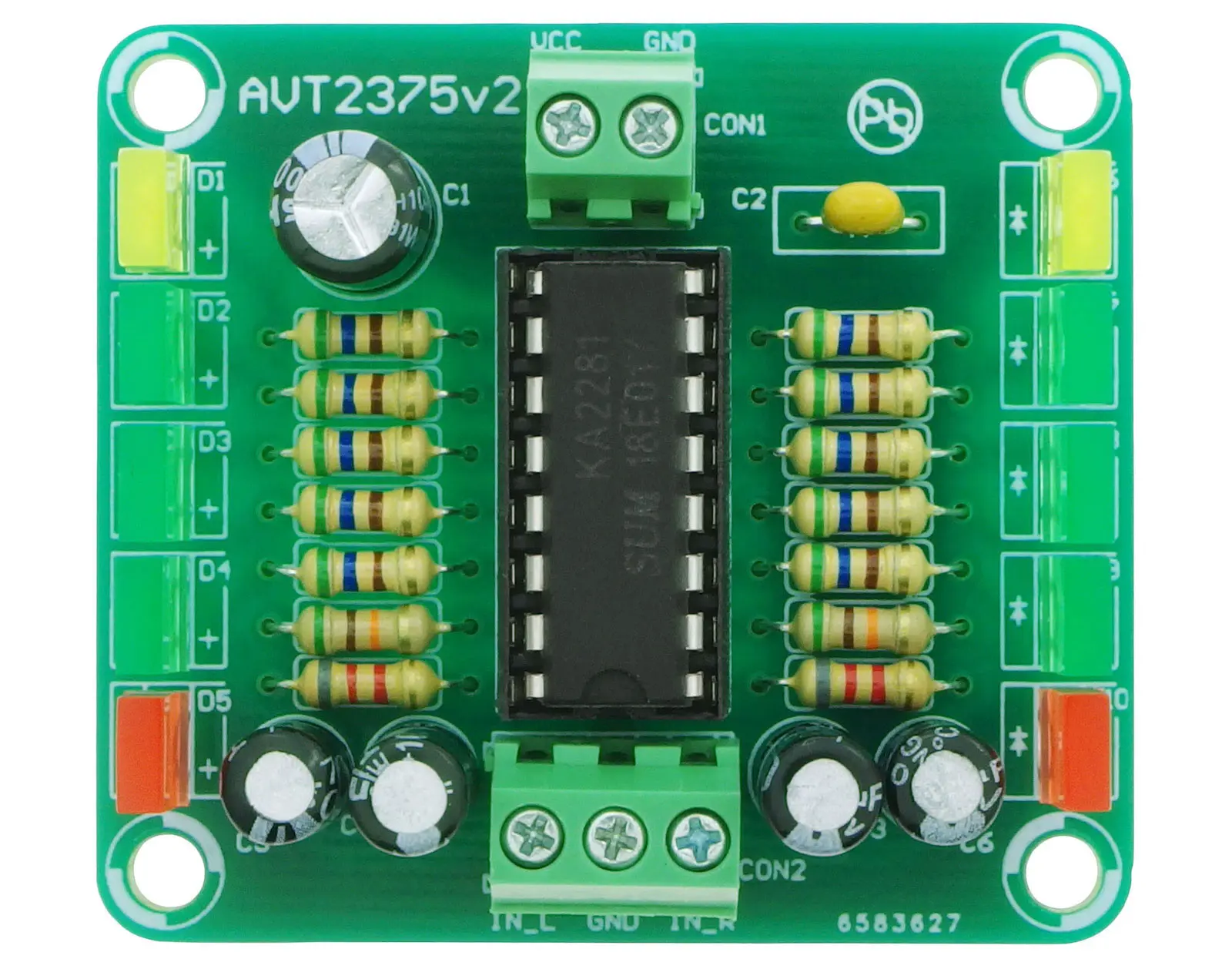

Zdjęcie zlutowanego modułu

×
