Opóźniacz załączenia głośników 230V do wzmacniacza audio - zlutowany KIT AVT 5717
- Opóźniacz załączenia głośników chroni przed stukami przy starcie wzmacniacza i odłącza kolumny po zaniku 230 V. AVT5717 C to zlutowany układ do bezpiecznej integracji we wzmacniaczu audio.
Układ opóźnionego dołączania kolumn do wzmacniacza - zlutowany AVT5717
Zlutowany opóźniacz dołączenia głośników do podłączenia zasilania 230 VAC oraz wyjść kolumnowych wzmacniacza.
Zlutowany układ opóźnionego dołączania głośników

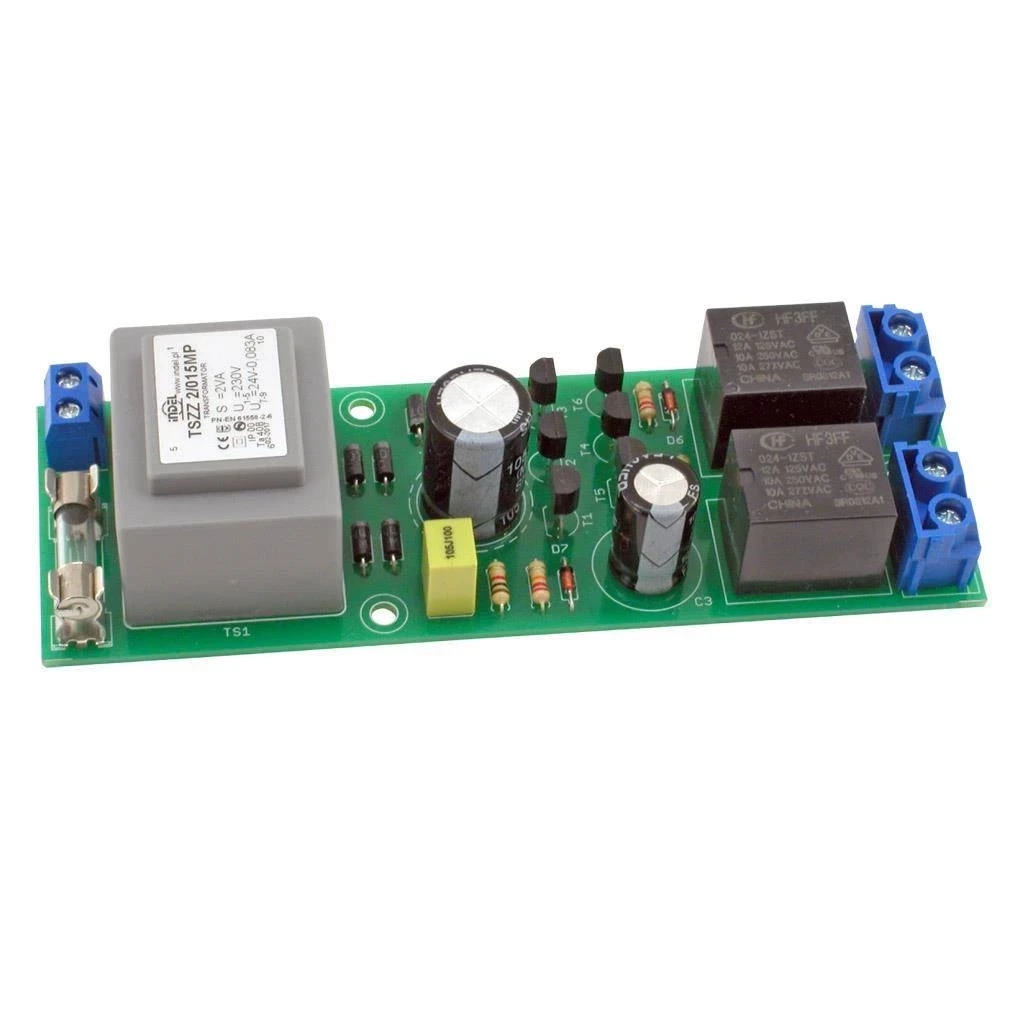

AVT5717 C to zlutowany opóźniacz dołączenia głośników do wzmacniacza audio. Układ podłącza kolumny po krótkiej zwłoce od włączenia zasilania, dzięki czemu ogranicza stuki i trzaski słyszalne przy starcie wzmacniacza.
Po zaniku napięcia sieciowego głośniki są szybko odłączane od wyjść wzmacniacza. Wersja C zawiera zmontowany układ przeznaczony do poprawnego podłączenia zasilania 230 VAC, torów głośnikowych, obudowy, bezpiecznika oraz bezpiecznej integracji we wzmacniaczu audio.
Karta techniczna
AVT5717
Zlutowany opóźniacz dołączenia głośników z zasilaniem 230 VAC, dwoma przekaźnikami 24 V i szybkim rozłączaniem po zaniku zasilania.
| Kod projektu | AVT5717 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | opóźniacz dołączenia głośników |
| Zastosowanie | wzmacniacze mocy audio zasilane z 230 VAC |
| Czas opóźnienia załączenia | około 1–3 s |
| Zasilanie układu | 230 VAC, transformator 24 V |
| Wyjścia głośnikowe | dwa tory przełączane przekaźnikami |
| Obciążalność styków | nominalnie 10 A każdy |
| Maksymalna moc wzmacniacza | do 2×500 W |
| Bezpiecznik | 100 mA |
| Wymiary płytki PCB | 120×40 mm |
Wersja
AVT5717 C – zlutowany układ. Wersja zawiera zmontowany opóźniacz dołączenia głośników przeznaczony do poprawnego podłączenia zasilania 230 VAC, torów głośnikowych, obudowy, bezpiecznika oraz bezpiecznej integracji we wzmacniaczu audio.
Notes
AVT5717 C wymaga podłączenia napięcia sieciowego 230 VAC do X1 oraz torów głośnikowych wzmacniacza do złączy X2 i X3.
Układ dołącza kolumny po krótkiej zwłoce od włączenia wzmacniacza, a po zaniku napięcia sieciowego szybko odłącza głośniki.
Zlutowany układ należy zamontować w obudowie wzmacniacza tak, aby zachować wymagane odstępy izolacyjne i zabezpieczyć przewody przed wyrwaniem.
Przed podłączeniem głośników trzeba sprawdzić poprawność połączeń, mocowanie transformatora, bezpiecznik oraz izolację części sieciowej.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. AVT5717 C nie jest samodzielnym gotowym urządzeniem; wymaga kwalifikacji, zamkniętej obudowy, właściwej izolacji, bezpiecznika oraz bezpiecznej integracji we wzmacniaczu.
Najczęściej zadawane pytania
AVT5717 C to zlutowany opóźniacz dołączenia głośników do podłączenia w torach kolumnowych wzmacniacza audio.
Nie. Wersja C jest zlutowanym układem elektronicznym do bezpiecznej integracji w obudowie wzmacniacza.
Nie. Układ działa sprzętowo i nie zawiera mikrokontrolera.
Tak. Po zaniku napięcia sieciowego układ szybko rozłącza przekaźniki i odłącza głośniki od wyjść wzmacniacza.
Tak. Układ jest zasilany napięciem sieciowym 230 VAC, dlatego wymaga kwalifikacji i bezpiecznego montażu w obudowie.
