Niskoszumny przedwzmacniacz mikrofonowy stereo, dwukanałowy - zlutowany KIT AVT 2017
- Niskoszumny przedwzmacniacz mikrofonowy stereo AVT2017 z dwoma niezależnymi kanałami, zasilaniem 12 V i możliwością zmiany wzmocnienia. Wersja C to zlutowany układ do montażu w obudowie lub własnym torze audio.

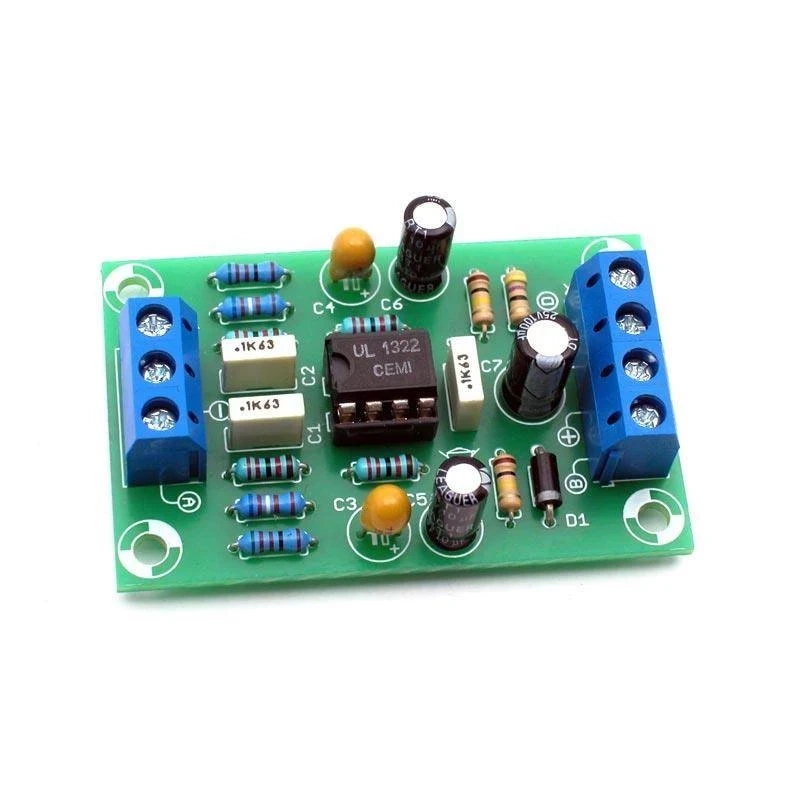

Niskoszumny przedwzmacniacz mikrofonowy stereo – zlutowany AVT2017
Zlutowany układ dwukanałowego przedwzmacniacza mikrofonowego o niskim poziomie szumów, zasilanego pojedynczym napięciem 12 V.
Niskoszumny stopień wejściowy do mikrofonów i małych sygnałów audio
AVT2017 to dwukanałowy przedwzmacniacz mikrofonowy do wzmacniania słabych sygnałów zmiennych. Układ dobrze sprawdza się jako wejściowy moduł audio przed końcówką mocy, mikserem, prostym systemem nagłośnienia albo własnym urządzeniem rejestrującym.
Zlutowana wersja ułatwia montaż w obudowie lub własnym torze audio. Dwa niezależne kanały, niski poziom szumów i możliwość doboru wzmocnienia pozwalają dopasować moduł do rodzaju mikrofonu oraz poziomu sygnału wymaganego przez dalsze stopnie urządzenia.
Karta techniczna
AVT2017
AVT2017 to dwukanałowy, niskoszumny przedwzmacniacz mikrofonowy z możliwością zmiany wzmocnienia.
| Kod projektu | AVT2017 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | niskoszumny przedwzmacniacz mikrofonowy stereo |
| Liczba kanałów | 2 niezależne kanały |
| Układ scalony | UL1322, NE542 lub LM387 |
| Zasilanie nominalne | 12 VDC |
| Zakres zasilania układu scalonego | 9–24 VDC |
| Typowy pobór prądu | około 10 mA |
| Wzmocnienie | dobierane rezystorami R7 i R8, około 4,5–150 |
| Wzmocnienie dla R7/R8 = 464 Ω | około 50× |
| Wymiary płytki PCB | 35×55 mm |
Wersja
AVT2017 C – zlutowany układ. Wersja zawiera zmontowany niskoszumny przedwzmacniacz mikrofonowy stereo, przeznaczony do montażu w obudowie lub własnym torze audio.
Notes
Przedwzmacniacz pracuje z pojedynczym zasilaniem, dlatego w torze zastosowano kondensatory separujące C1, C2, C5 i C6. Ich zadaniem jest oddzielenie składowej stałej od sygnału audio.
Wzmocnienie można dopasować do konkretnego mikrofonu i dalszego toru audio przez zmianę wartości R7 i R8. Przy wartości 464 Ω wzmocnienie wynosi około 50×, a cały zakres regulacji obejmuje około 4,5–150.
Przy długich przewodach mikrofonowych warto zadbać o ekranowanie, poprawne prowadzenie masy i ograniczenie zakłóceń radiowych. W razie potrzeby można dodać prosty filtr wejściowy dopasowany do konkretnej instalacji.
Najczęściej zadawane pytania
AVT2017 C to zlutowany układ niskoszumnego przedwzmacniacza mikrofonowego stereo. Wymaga podłączenia zasilania 12 VDC, wejść mikrofonowych, wyjść audio oraz montażu w obudowie lub własnym urządzeniu.
Układ sprawdzi się jako przedwzmacniacz mikrofonowy przed końcówką mocy, wejściowy moduł toru audio, element prostego systemu nagłośnienia albo wzmacniacz małych sygnałów zmiennych.
Tak. Wzmocnienie ustala się głównie rezystorami R7 i R8. Przy wartości 464 Ω wynosi około 50×, a po zmianie wartości można dopasować zakres do mikrofonu i dalszego toru audio.
Przedwzmacniacz jest zasilany pojedynczym napięciem, dlatego kondensatory separujące oddzielają składową stałą od sygnału audio. Dzięki temu kolejne stopnie toru otrzymują właściwy sygnał zmienny.
Warto stosować ekranowane przewody, krótkie połączenia w obudowie i staranne prowadzenie masy. Przy szczególnie podatnej instalacji można dodać prosty filtr wejściowy tłumiący zakłócenia radiowe.
Standardowo układ pracuje z pojedynczym zasilaniem 12 VDC. Zasilanie powinno być dobrze filtrowane, ponieważ przedwzmacniacz wzmacnia słabe sygnały i może uwidocznić zakłócenia z zasilacza.
