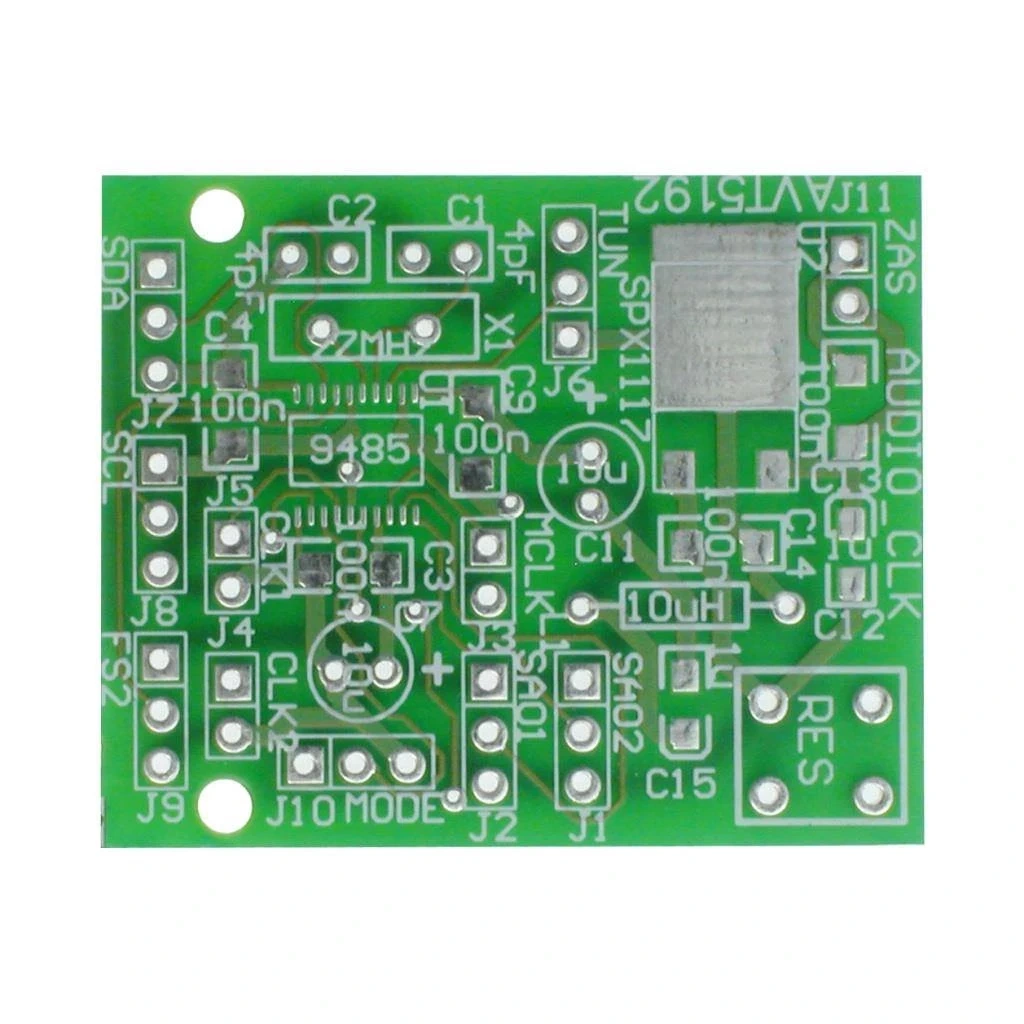

Audio clock - PCB do projektu AVT 5192

Do pobrania:

Dokumentacja

Opis projektu:

Zegar systemowy w urządzeniach audio jest często przedmiotem szczególnego traktowania przez audiofilów. Konstruowane są specjalne układy z tranzystorowymi generatorami kwarcowymi zasilanymi z niskoszumnych zasilaczy. Taka konstrukcja ma zapewnić jak najmniejszy jitter (drżenie fazy) sygnału zegarowego.
Prezentowany układ generatora jest niezastąpiony w aplikacjach wymagających sygnału zegara systemowego np. w kodekach audio. Można go zastosować w odbiornikach cyfrowo-analogowych, lub w poddawanych modyfikacjom odtwarzaczach CD.

Urządzenie szczególnie polecane wszystkim audiofilom i miłośnikom dobrego brzmienia

Wybrane parametry:

• częstotliwości próbkowania 12kHz, 32kHz, 44,1kHz, 48kHz, 64kHz, 88,2kHz, 96kHz
• mnożniki częstotliwości 256, 384, 768
• częstotliwości na wyjściu CLK OUT z zakresu 3,072-24,576MHz (mnożnik 256), 4,608-36,864MHz (mnożnik 384), 9,126-73,728MHz (mnożnik 768)
• dwa tryby programowania nastaw - programowe i sprzętowe
• zasilanie 5 VDC
• wymiary płytki: 42x34mm

Dodając ten produkt do koszyka kupujesz tylko płytkę drukowaną PCB do projektu AVT5192

Projekt AVT 5192 EP 07/09
