Zestaw tranzystorów bipolarnych TO92 180szt - 2N2222 2N3904 2N3906 S8050 S8550 S9012 S9013 S9014 S9015

Zestaw tranzystorów w obudowach TO-92: 2N2222 2N3904 2N3906 S8050 S8550 S9012 S9013 S9014 S9015 - 180 sztuk

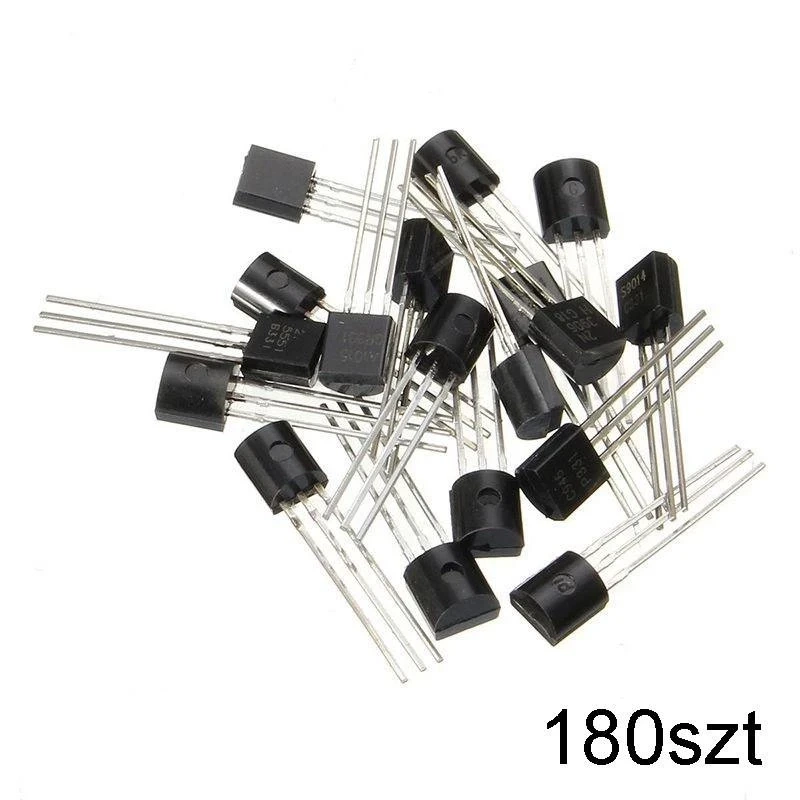

Zestaw 180 tranzystorów w obudowach TO-92 to praktyczny komplet popularnych elementów półprzewodnikowych używanych w elektronice analogowej, cyfrowej i projektach DIY. Zestaw zawiera najczęściej stosowane tranzystory NPN oraz PNP wykorzystywane w układach sterowania, wzmacniaczach, generatorach, przetwornicach, driverach tranzystorowych oraz projektach opartych o Arduino i mikrokontrolery.

W komplecie znajdują się zarówno klasyczne tranzystory małosygnałowe, jak i modele przeznaczone do pracy z wyższym napięciem, takie jak MPSA42, MPSA92, 2N5401 czy 2N5551. Dzięki temu zestaw sprawdzi się nie tylko podczas nauki elektroniki, ale również przy naprawach urządzeń elektronicznych, budowie prototypów oraz serwisie RTV.

Elementy wykonano w popularnej obudowie TO-92, która umożliwia wygodny montaż przewlekany THT. Tranzystory można bez problemu stosować na płytkach stykowych, uniwersalnych i klasycznych PCB.

Specyfikacja techniczna

• Typ produktu: zestaw tranzystorów bipolarnych
• Rodzaje tranzystorów: NPN oraz PNP
• Liczba elementów: 180 szt.
• Obudowa: TO-92
• Montaż: THT, przewlekany
• Zastosowanie: elektronika analogowa, cyfrowa, serwis, edukacja, DIY

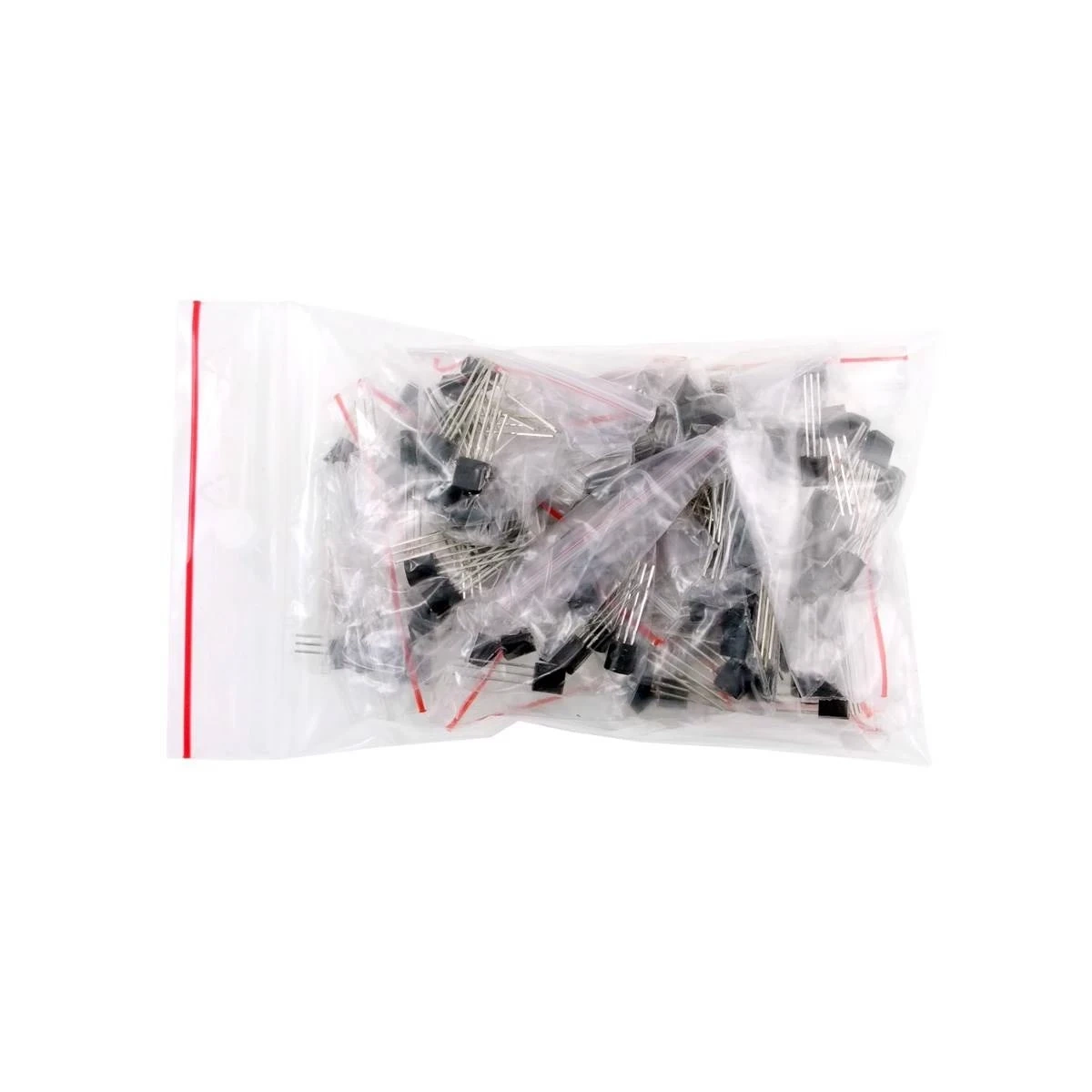

• Opakowanie: torebka strunowa z opisem zawartości
• Tolerancja ilościowa: ±5%

Zawartość zestawu

• 2N2222 – 10 szt.
• 2N3904 – 10 szt.
• 2N3906 – 10 szt.
• 2N5401 – 10 szt.
• 2N5551 – 10 szt.
• A1015 – 10 szt.
• A733 – 10 szt.
• C1815 – 10 szt.
• C945 – 10 szt.
• MPSA42 – 10 szt.
• MPSA92 – 10 szt.
• S8050D – 10 szt.
• S8550D – 10 szt.
• S9012 – 10 szt.
• S9013 – 10 szt.
• S9014 – 10 szt.
• S9015 – 10 szt.
• S9018 – 10 szt.

Porady techniczne

• 2N2222 i S8050D świetnie sprawdzają się do sterowania przekaźnikami oraz diodami LED dzięki stosunkowo dużemu dopuszczalnemu prądowi kolektora.
• Przy sterowaniu tranzystorem z mikrokontrolera zawsze stosuj rezystor bazy, typowo od 220 Ω do 4,7 kΩ zależnie od aplikacji.
• MPSA42 i MPSA92 są tranzystorami wysokonapięciowymi, często wykorzystywanymi w układach audio, sterownikach oraz zasilaczach impulsowych.
• S9018 dobrze sprawdza się w prostych układach wysokiej częstotliwości, między innymi w torach RF i małych wzmacniaczach sygnałowych.
• Przed lutowaniem warto sprawdzić układ wyprowadzeń, ponieważ tranzystory o podobnej funkcji mogą mieć inną kolejność pinów E-B-C.

Tranzystor bipolarny jest jednym z podstawowych elementów elektroniki. Działa jako wzmacniacz sygnału lub elektroniczny przełącznik. Niewielki prąd bazy pozwala sterować znacznie większym prądem płynącym między kolektorem a emiterem.

W praktyce tranzystory NPN są najczęściej stosowane do załączania obciążenia od strony masy, natomiast tranzystory PNP wykorzystuje się przy przełączaniu dodatniej linii zasilania. Dzięki obecności obu typów tranzystorów zestaw umożliwia budowę bardziej rozbudowanych układów elektronicznych.

W elektronice analogowej tranzystory pracują często jako wzmacniacze napięcia lub prądu. W układach cyfrowych działają natomiast jako szybkie przełączniki sterujące diodami LED, silnikami, buzzerami czy przekaźnikami. Wiele współczesnych urządzeń elektronicznych nadal wykorzystuje klasyczne tranzystory bipolarne ze względu na ich prostotę, niski koszt oraz dużą uniwersalność.
