Wzmacniacz mikrofonowy 2× mono mini z TL072 - zlutowany KIT AVT 2392
- Miniaturowy wzmacniacz mikrofonowy AVT2392 2× mono z układem TL072, regulacją wzmocnienia 1×–80×, zasilaniem 6–15 V i płytkami 37×21 mm. Wersja C to zlutowany układ do montażu w obudowie lub własnym urządzeniu audio.

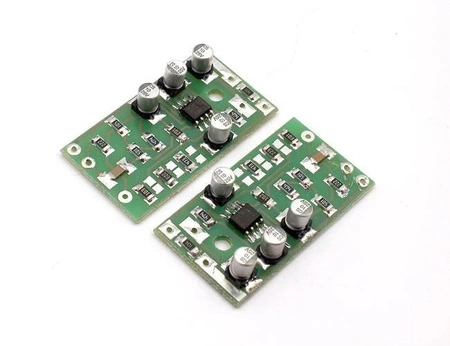

Wzmacniacz mikrofonowy 2× mono mini z TL072 – zlutowany AVT2392
Dwie zlutowane płytki miniaturowego przedwzmacniacza mikrofonowego mono z regulacją wzmocnienia 1×–80× i zasilaniem 6–15 V.
Dwa zlutowane przedwzmacniacze do mikrofonów i sygnałów audio
AVT2392 C obejmuje dwie zlutowane płytki miniaturowego wzmacniacza mikrofonowego mono. Każdy moduł może pracować jako przedwzmacniacz dla mikrofonu dynamicznego, elektretowego 2-końcówkowego, elektretowego 3-końcówkowego lub pojemnościowego, a także jako wzmacniacz innych słabych sygnałów zmiennych.
Dwa niezależne moduły można wykorzystać osobno albo jako dwa kanały w jednej konstrukcji audio. Mały format płytek 37×21 mm ułatwia montaż w obudowie, rejestratorze, interkomie, czujniku dźwięku albo własnym urządzeniu z wejściami mikrofonowymi.
Karta techniczna
AVT2392
AVT2392 C to dwie zlutowane płytki miniaturowego przedwzmacniacza mikrofonowego mono z układem TL072, dużą rezystancją wejściową i regulowanym wzmocnieniem.
| Kod projektu | AVT2392 |
|---|---|
| Wersja | C – zlutowany układ |
| Zawartość wariantu | 2 zlutowane płytki |
| Liczba modułów | 2× mono |
| Typ układu | miniaturowy przedwzmacniacz mikrofonowy |
| Układ scalony | TL072 SMD |
| Obsługiwane mikrofony | dynamiczne, elektretowe 2-końcówkowe, elektretowe 3-końcówkowe, pojemnościowe |
| Zakres wzmocnienia | 1×–80× |
| Przykładowe nastawy wzmocnienia | 11×, 23×, 33×, 48×, 58×, 70×, 80× |
| Pasmo sygnałów zmiennych | 20 Hz–100 kHz |
| Rezystancja wejściowa | powyżej 1 MΩ |
| Rezystancja wyjściowa | poniżej 1 Ω |
| Minimalne obciążenie wyjścia | nie mniej niż 1 kΩ |
| Zasilanie | 6–15 V |
| Pobór prądu | poniżej 5 mA |
| Wymiary jednej płytki PCB | 37×21 mm |
Wersja
AVT2392 C – 2 zlutowane płytki. Wersja zawiera dwa zmontowane miniaturowe przedwzmacniacze mikrofonowe mono, przeznaczone do montażu w obudowie lub własnym urządzeniu audio.
Notes
Wzmocnienie ustawia się przez zwieranie pól lutowniczych przy rezystorach R7–R9. Dla większości mikrofonów elektretowych zwykle wystarcza wzmocnienie 23× lub 33×, a maksymalne 80× warto zostawić dla bardzo słabych sygnałów.
Przy mikrofonie elektretowym 2-końcówkowym stosuje się R1 i podłączenie do punktów A oraz O1. Przy mikrofonie dynamicznym, elektretowym 3-końcówkowym, pojemnościowym albo innym źródle sygnału R1 należy pominąć lub usunąć.
Przy dużym wzmocnieniu szczególnie ważne jest prowadzenie masy. Nieprawidłowe połączenie masy z dalszymi stopniami może zwiększyć szumy, zniekształcenia albo doprowadzić do samowzbudzenia.
Najczęściej zadawane pytania
AVT2392 C to dwie zlutowane płytki miniaturowego przedwzmacniacza mikrofonowego mono. Każdą płytkę można wykorzystać jako osobny kanał lub jako niezależny moduł w innym urządzeniu.
Nie jest to typowy wzmacniacz stereo z jednym wspólnym układem regulacji. AVT2392 zawiera dwa niezależne wzmacniacze mono, które można wykorzystać osobno albo jako dwa kanały w jednej konstrukcji.
Układ może współpracować z mikrofonami dynamicznymi, elektretowymi 2-końcówkowymi, elektretowymi 3-końcówkowymi oraz pojemnościowymi. Sposób obsadzenia R1 i podłączenia mikrofonu zależy od typu mikrofonu.
Wzmocnienie dobiera się przez zwieranie pól przy rezystorach R7–R9. Dostępne są m.in. nastawy 11×, 23×, 33×, 48×, 58×, 70× i 80×; dla wielu mikrofonów elektretowych praktyczne są wartości 23× lub 33×.
Dwie zlutowane płytki można zastosować jako dwa wejścia mikrofonowe w jednej konstrukcji, jako kanały L/R w projekcie audio albo jako dwa niezależne przedwzmacniacze w osobnych urządzeniach.
Przy dużym wzmocnieniu trzeba szczególnie zadbać o prowadzenie masy, krótkie połączenia sygnałowe i stabilne zasilanie. Błędy w tych miejscach mogą zwiększyć szumy, zniekształcenia albo doprowadzić do samowzbudzenia.
