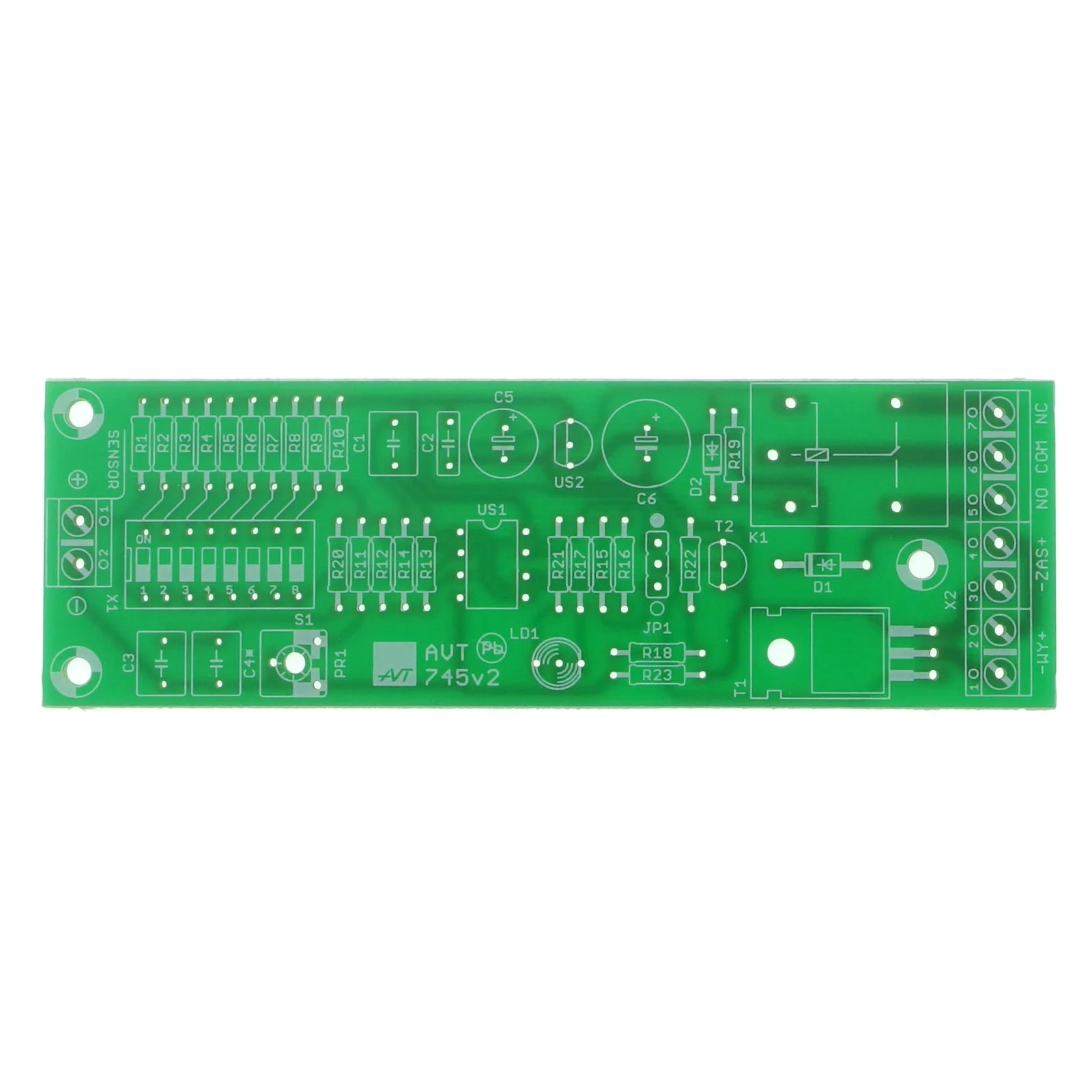

Termostat, Czujnik oświetlenia - PCB do projektu AVT 745

Do pobrania:

Dokumentacja

EDE - Elektronika dla początkujących.
Seria zestawów AVT do montażu dla początkujących.

Układ jest uniwersalnym regulatorem dwustanowym. Może współpracować z różnymi czujnikami chociaż jako podstawowe przewidziano termistor lub fototranzystor. Możliwość wygodnej regulacji punktu zadziałania oraz różne warianty obwodów wyjściowych sprawiają, że jest to wartościowy moduł do zastosowań w wielu bardziej rozbudowanych układach.

Wybrane parametry:

• możliwość pracy jako wyłącznik zmierzchowy lub termostat
• możliwość współpracy z różnymi czujnikami
• łatwe dostosowanie do zastosowanego czujnika – programator DIP SWITCH
• dwa obwody wyjściowe: przekaźnikowy i tranzystor MOSFET
• sygnalizacja stanu pracy - dwukolorowa dioda LED
• sterowanie przekaźnika z histerezą
• zasilanie: 9 VAC lub 12 VDC
• wymiary płytki 117x38mm

Projekt AVT 745 EdW 03/06
