Termometr LED do wędzarni 25-90°C z DS18B20 - PCB i mikroprocesor do projektu AVT 1734
- Termometr LED do wędzarni pokazuje temperaturę w zakresie 25-90°C czytelną linijką diodową. Wersja A+ zawiera PCB i zaprogramowany ATtiny2313; pozostałe elementy kompletujesz osobno.

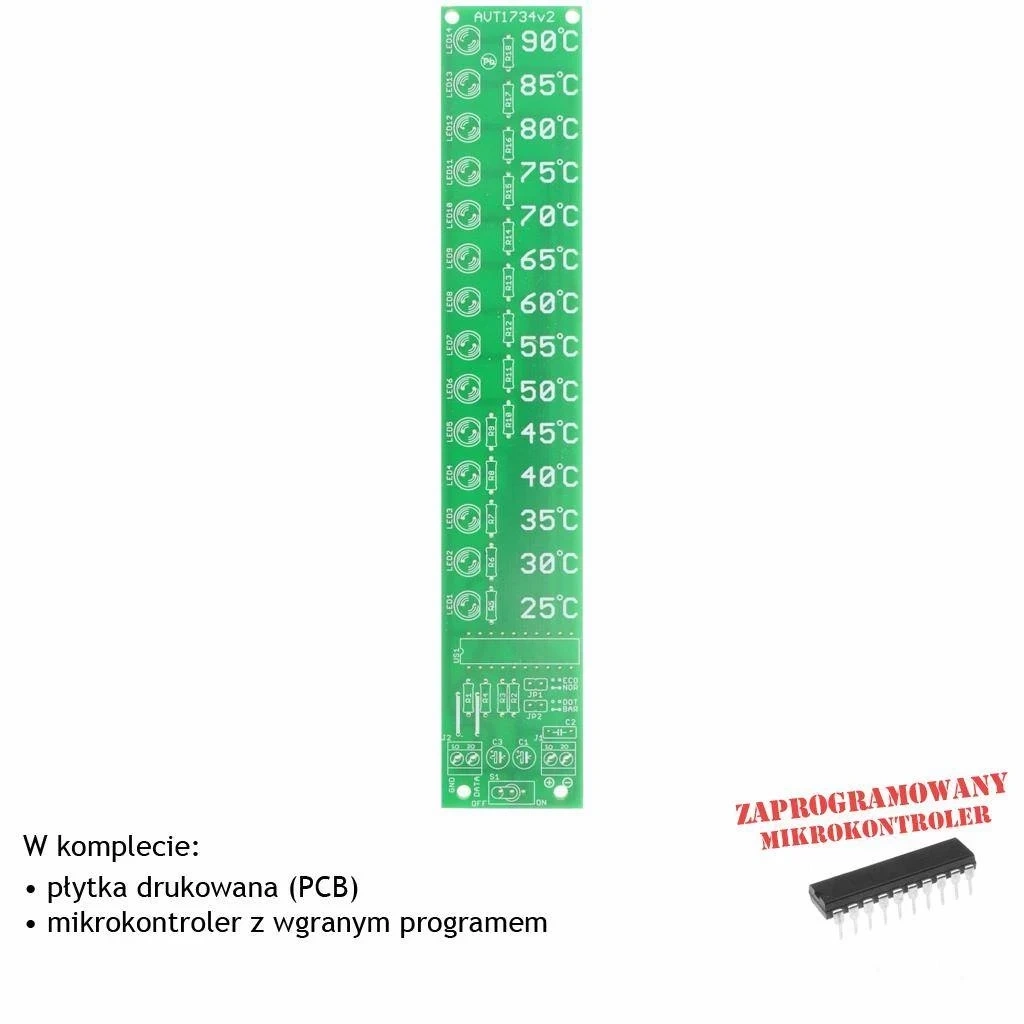

Linijkowy termometr LED do wędzarni 25-90°C - płytka PCB i zaprogramowany ATtiny2313 do AVT1734
Płytka PCB i zaprogramowany mikrokontroler do wykonania termometru LED z czujnikiem DS18B20.
Kontrola temperatury podczas domowego wędzenia
AVT1734 to projekt termometru do wędzarni, który prezentuje wynik pomiaru za pomocą linijki diod LED. Diodowa skala od 25°C do 90°C pozwala szybko ocenić temperaturę w komorze bez odczytywania cyfr z małego wyświetlacza.
Pomiar realizuje czujnik DS18B20, a pracą wskaźnika steruje mikrokontroler ATtiny2313. Zwory JP1 i JP2 umożliwiają wybór sposobu świecenia: ciągłego lub impulsowego oraz linijki diodowej albo pojedynczej diody. Wersja A+ obejmuje płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313 przygotowany do projektu; pozostałe elementy z wykazu trzeba skompletować osobno.
Karta techniczna
AVT1734
Termometr do wędzarni z czujnikiem DS18B20, mikrokontrolerem ATtiny2313 i linijkową skalą LED.
| Wersja | A+ – płytka PCB i zaprogramowany mikrokontroler |
| Funkcja | termometr LED do wędzarni |
| Zakres wskazań | 25…90°C |
| Rozdzielczość odczytu | 5°C |
| Czujnik temperatury | DS18B20, praca w trybie zasilania z linii danych |
| Mikrokontroler | ATtiny2313 z firmware projektu |
| Wskazanie | 14 diod LED 5 mm |
| Tryby pracy | ciągłe/migające świecenie oraz linijka/pojedyncza dioda |
| Zasilanie | 3,5…5 V |
| Płytka PCB | 178×32 mm |
Wersja
AVT1734 A+ – płytka PCB i zaprogramowany mikrokontroler. Wersja zawiera płytkę PCB oraz ATtiny2313 z firmware projektu. Pozostałe elementy elektroniczne trzeba skompletować osobno.
Elementy do skompletowania osobno
- R1–R3: 3,3 kΩ
- R4: 1,3 kΩ
- R5–R18: 220 Ω
- C1: 100 µF / 16 V
- C2: 100 nF
- C3: 22 µF
- LED1–LED14: diody LED 5 mm
- Czujnik temperatury: DS18B20
- J1, J2: ARK2 3,5 mm
- JP1, JP2: goldpin 2 pin + zworki
- S1: przełącznik hebelkowy, kątowy, pojedynczy
- Podstawka DIP20
Notes
Zworka JP1 wybiera świecenie ciągłe albo impulsowe. Zworka JP2 wybiera tryb linijki diodowej albo świecenia pojedynczej diody.
Układ pracuje z napięciem 3,5…5 V. Możliwe jest zasilanie z baterii 4,5 V, np. z koszyka 3×AA/R6, albo z innego stabilnego źródła w tym zakresie.
Czujnik DS18B20 pracuje w trybie zasilania z linii danych. W praktycznym montażu wyprowadzenia VCC i GND czujnika łączy się z masą, a DQ z linią DATA.
Jeżeli temperatura jest niższa niż 25°C, dioda oznaczona 25°C błyska krótkimi impulsami, co informuje o pracy układu.
Połączenia czujnika warto zabezpieczyć przed wilgocią i zanieczyszczeniami, ponieważ sonda pracuje w trudnych warunkach w pobliżu wędzarni.
Uwaga: elektronikę i połączenia czujnika trzeba chronić przed wilgocią, zabrudzeniami i temperaturą przekraczającą dopuszczalne warunki pracy elementów. Moduł wymaga zasilania 3,5…5 V i odpowiedniej obudowy, najlepiej przezroczystej dla czytelności diod LED.
Najczęściej zadawane pytania
AVT1734 A+ zawiera płytkę PCB oraz zaprogramowany mikrokontroler ATtiny2313 do projektu termometru LED do wędzarni. Pozostałe elementy, w tym DS18B20, diody LED, rezystory, kondensatory, złącza i przełącznik, trzeba skompletować osobno.
Do kontroli temperatury w przydomowej wędzarni. Diodowa skala pozwala szybko ocenić, czy temperatura znajduje się w oczekiwanym zakresie.
Projekt wykorzystuje cyfrowy czujnik DS18B20 podłączany do złącza J2. W tej konstrukcji czujnik pracuje w trybie zasilania z linii danych.
Nie. Wersja A+ zawiera ATtiny2313 z firmware przygotowanym do projektu AVT1734. Trzeba natomiast skompletować i zamontować pozostałe elementy układu.
Układ pracuje z napięciem 3,5…5 V. Możliwe jest zasilanie z baterii 4,5 V, np. z koszyka 3×AA/R6, albo z innego stabilnego źródła w tym zakresie.
