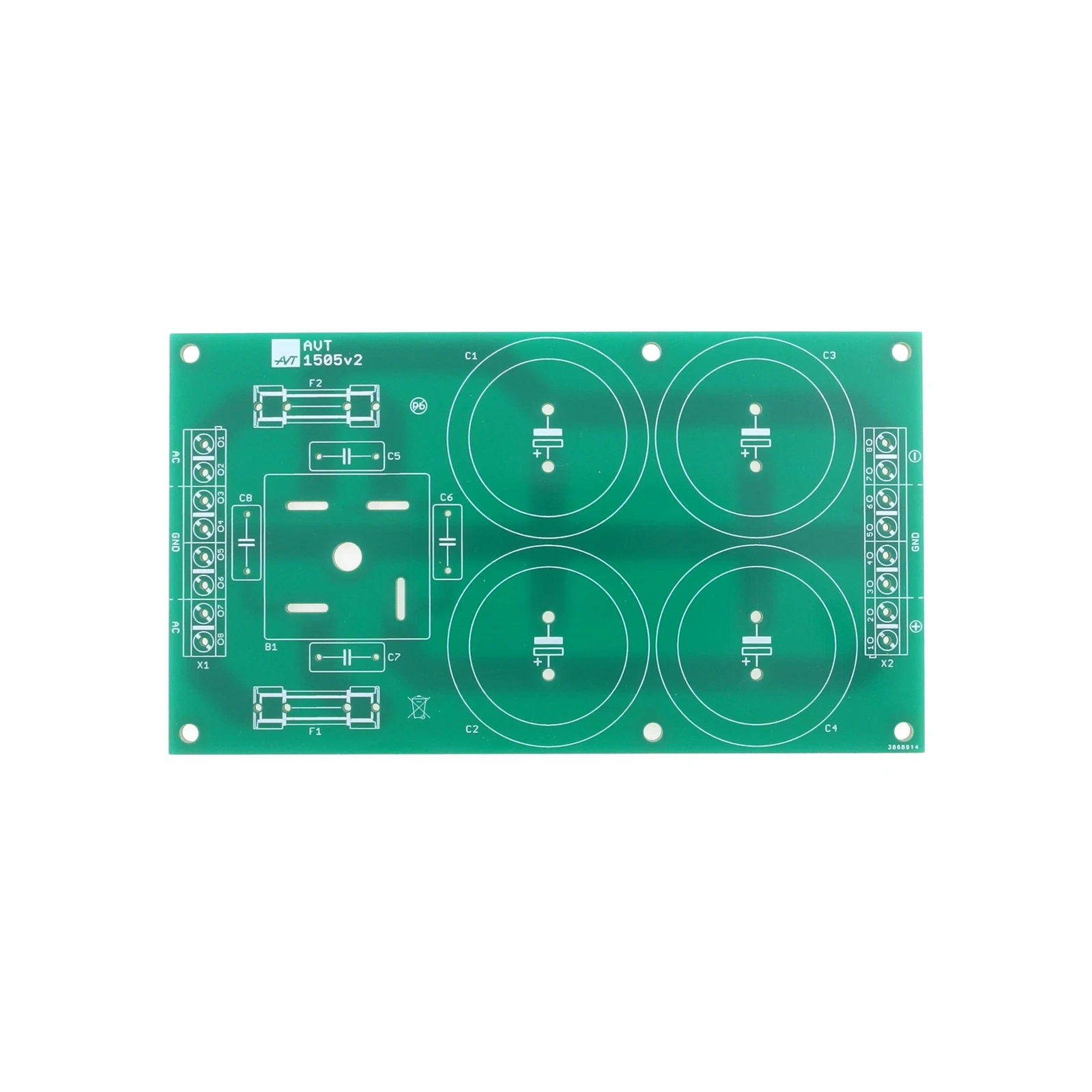

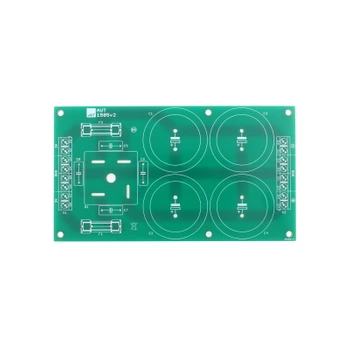

Symetryczny zasilacz do wzmacniaczy audio - PCB do projektu AVT 1505

Do pobrania:

Dokumentacja

Moduł zasilacza symetrycznego przeznaczony jest do zasilania wzmacniaczy audio różnej mocy. Wynika z tego sposób zaprojektowania płytki drukowanej – ścieżki są wystarczająco szerokie – tak, aby zdolne były do przewodzenia dużych prądów. Napięcia wyjściowe są bardzo dobrze wygładzone, zapewniają to kondensatory elektrolityczne dużej pojemności. Na płytce znajduje się prostownik i bezpieczniki. Urządzenie polecane jako podzespół wzmacniacza audio dużej mocy.

Właściwości

• przeznaczony do zasilania wzmacniaczy audio 100W / 200W / 300W
• zasilacz niestabilizowany napięć symetrycznych
• wbudowane kondensatory filtrujące oraz mostek prostowniczy dużej mocy
• podłączenie - zaciski śrubowe
• maksymalne napięcie transformatora 2×26VAC
• wymiary płytki 134×75mm

Projekt AVT 1505 EP 12/08

Projekty pokrewne: AVT3233, AVT2701
