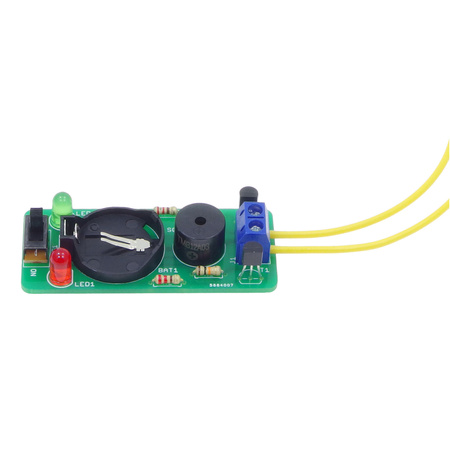

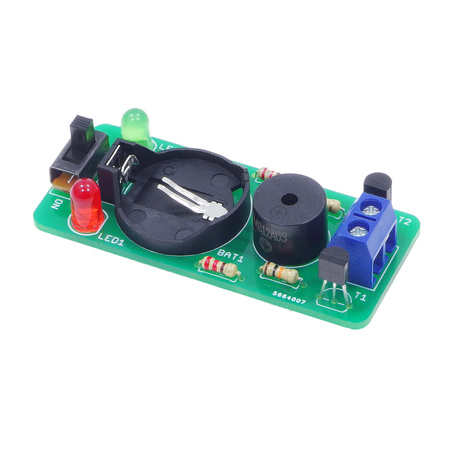

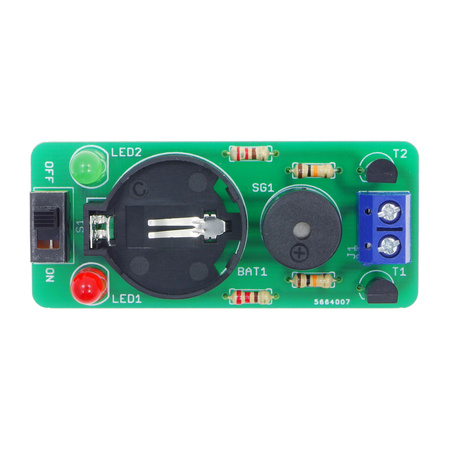

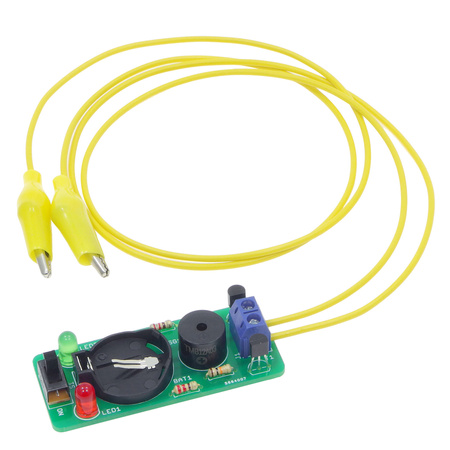

Sygnalizator utraty ciągłości sygnału, KIT AVT6011

Do pobrania:

Dokumentacja

Większość multimetrów ma wbudowany „piszczyk", którym można szybko skontrolować, czy przez badany obwód może płynąć prąd. Sygnalizator utraty ciągłości robi coś zupełnie przeciwnego - zaczyna sygnalizować światłem i dźwiękiem, że ciągłość obwodu została przerwana. Jest lekki, kompaktowy i prosty w obsłudze - przyda się każdemu!

Fakt przepływu prądu przez jakiś przewód lub ścieżkę na płytce drukowanej można stwierdzić bardzo łatwo - większość multimetrów ma odpowiedni sygnalizator, można też na piechotę posłużyć się bateryjką i żarówką. Multimetr piszczy (lub żarówka świeci), czyli prąd płynie. Co zrobić w sytuacji, kiedy przez jakiś obwód może płynąć prąd elektryczny, ale nam zależy na informacji o przerwaniu jego ciągłości? Ciągłe wsłuchiwanie się w piszczenie albo patrzenie na żarówkę może być irytujące. Opisany układ zawiadomi użytkownika, kiedy obwód zostanie otwarty.

Gdzie to może się przydać? Na przykład podczas napraw połączeń przewodów w puszkach elektrycznych lub przy sprawdzaniu, czy przewód nie jest złamany. Jeżeli prąd nie będzie mógł płynąć, układ poinformuje o tym zarówno światłem, jak i dźwiękiem.

Właściwości:

• sygnalizacja przerwy w obwodzie – rezystancji powyżej 2 kΩ pomiędzy zaciskami pomiarowymi
• brak przepływu prądu oznajmiany przez głośne piszczenie i świecenie czerwonej diody LED
• przepływ prądu między zaciskami wywołuje świecenie zielonej diody LED
• zasilanie napięciem stałym 3 V z pojedynczej baterii CR2032
• wbudowany wyłącznik zasilania
• pobór prądu 5…20 mA
• wymiary płytki 59x25mm

Projekt AVT 6011 EP 11/23
