Soft start PWM do silników DC 12-24 V 10 A - zlutowany KIT AVT 1955
- Łagodny rozruch silnika DC, żarówki lub taśmy LED bez gwałtownego skoku prądu. AVT1955 C to zlutowany układ do integracji z zasilaniem 12-24 V.
Soft start PWM do silników DC 12-24 V - zlutowany AVT1955
Zlutowany moduł soft startu do integracji z silnikiem DC, żarówką, taśmą LED albo innym odbiornikiem 12-24 V.
Zlutowany układ łagodnego rozruchu DC

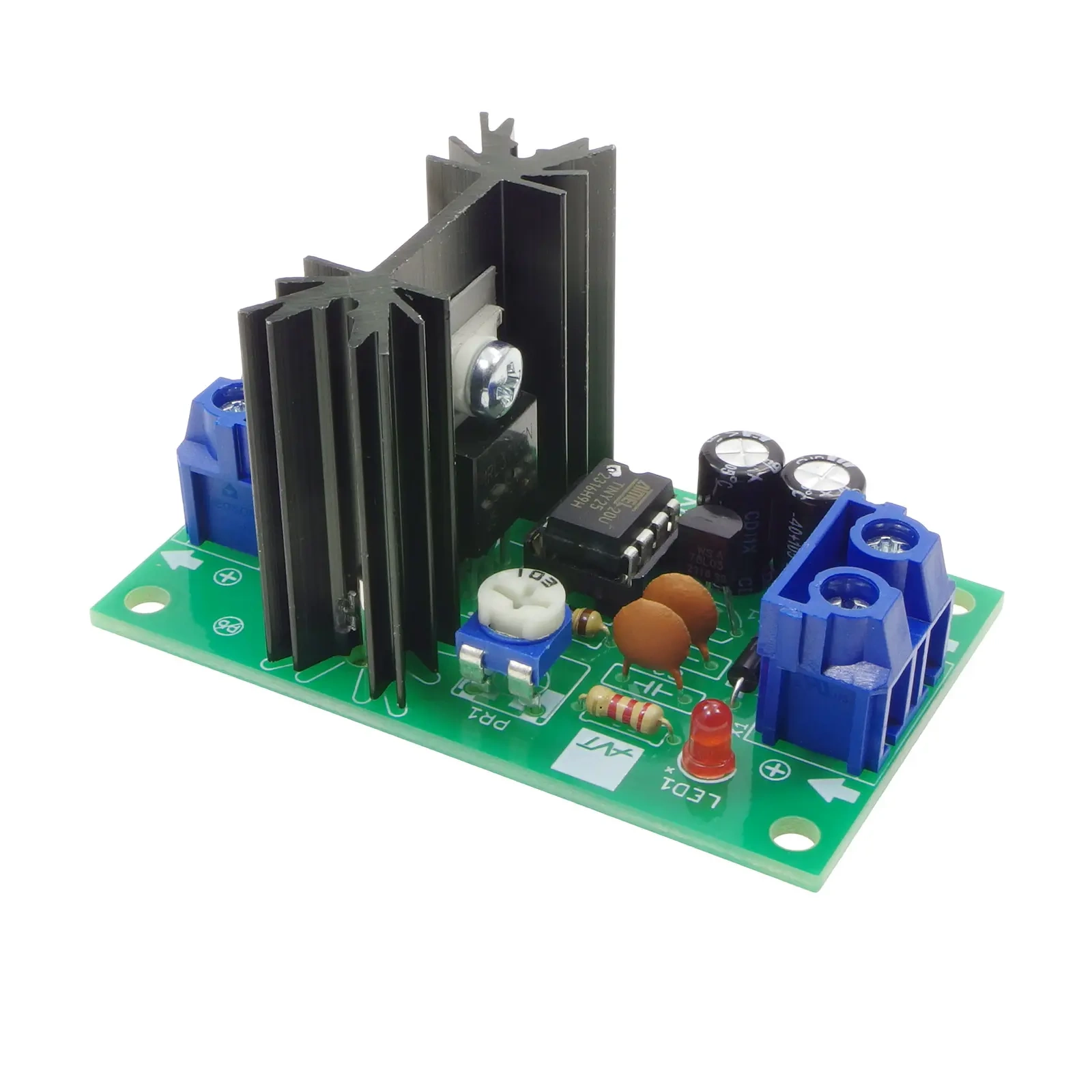

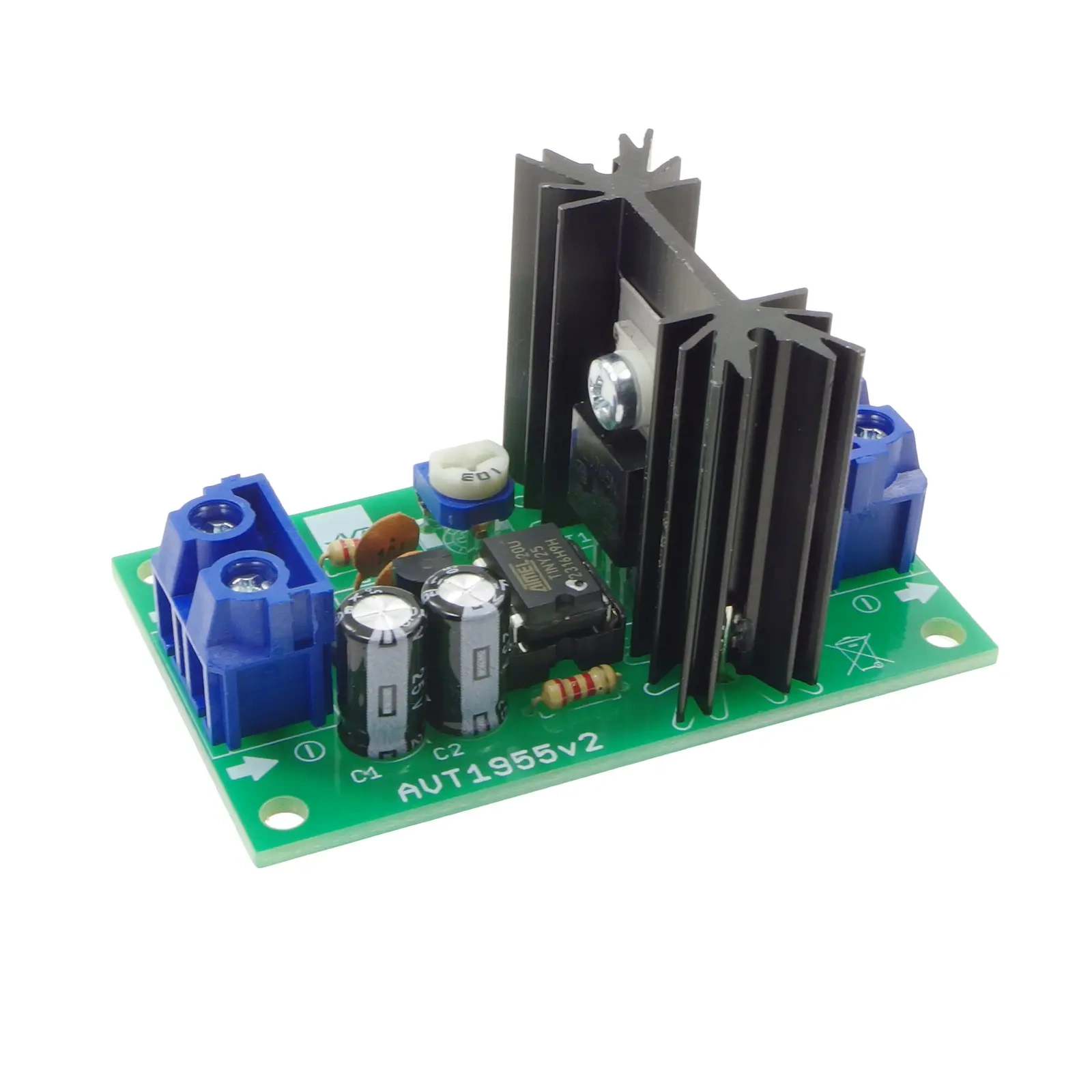

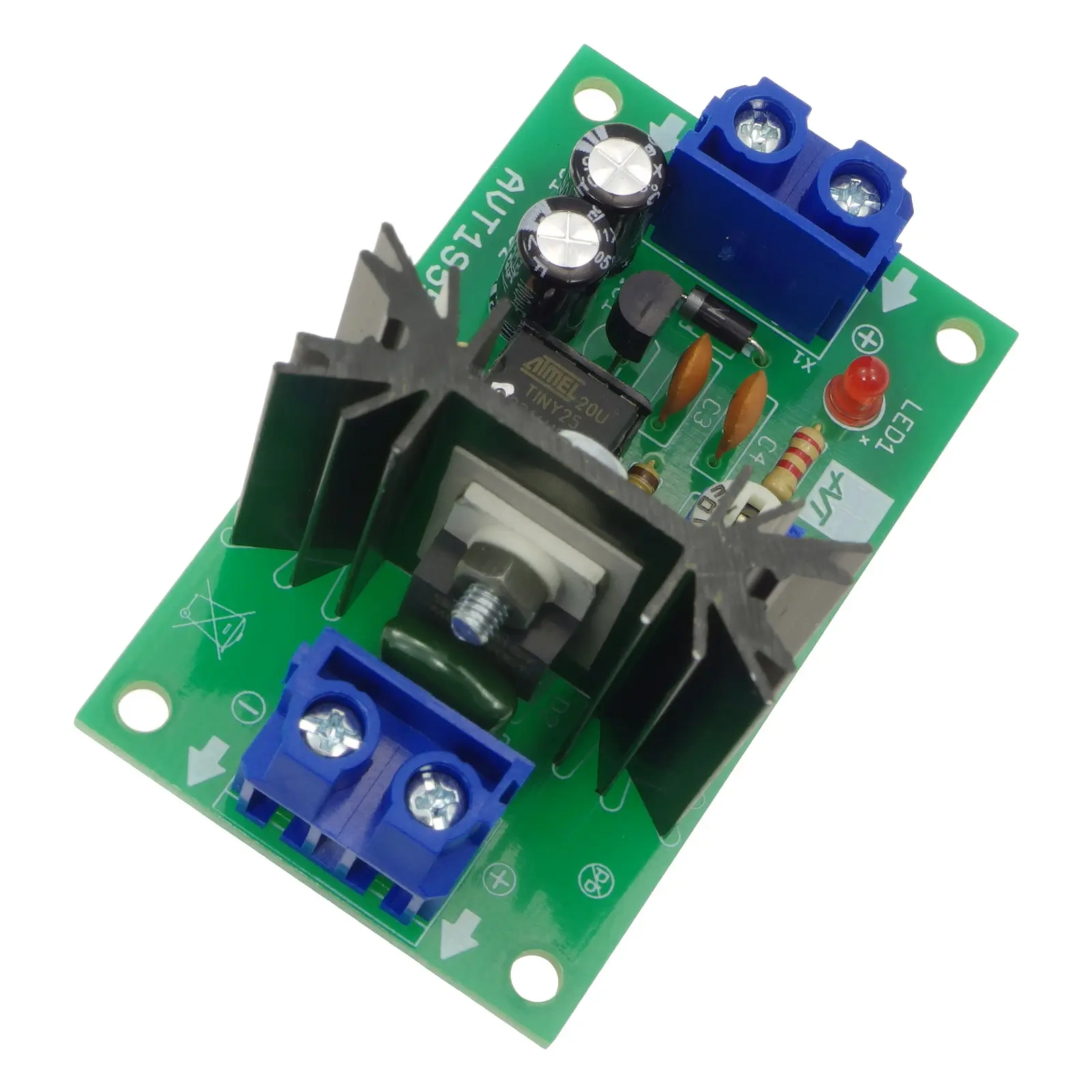

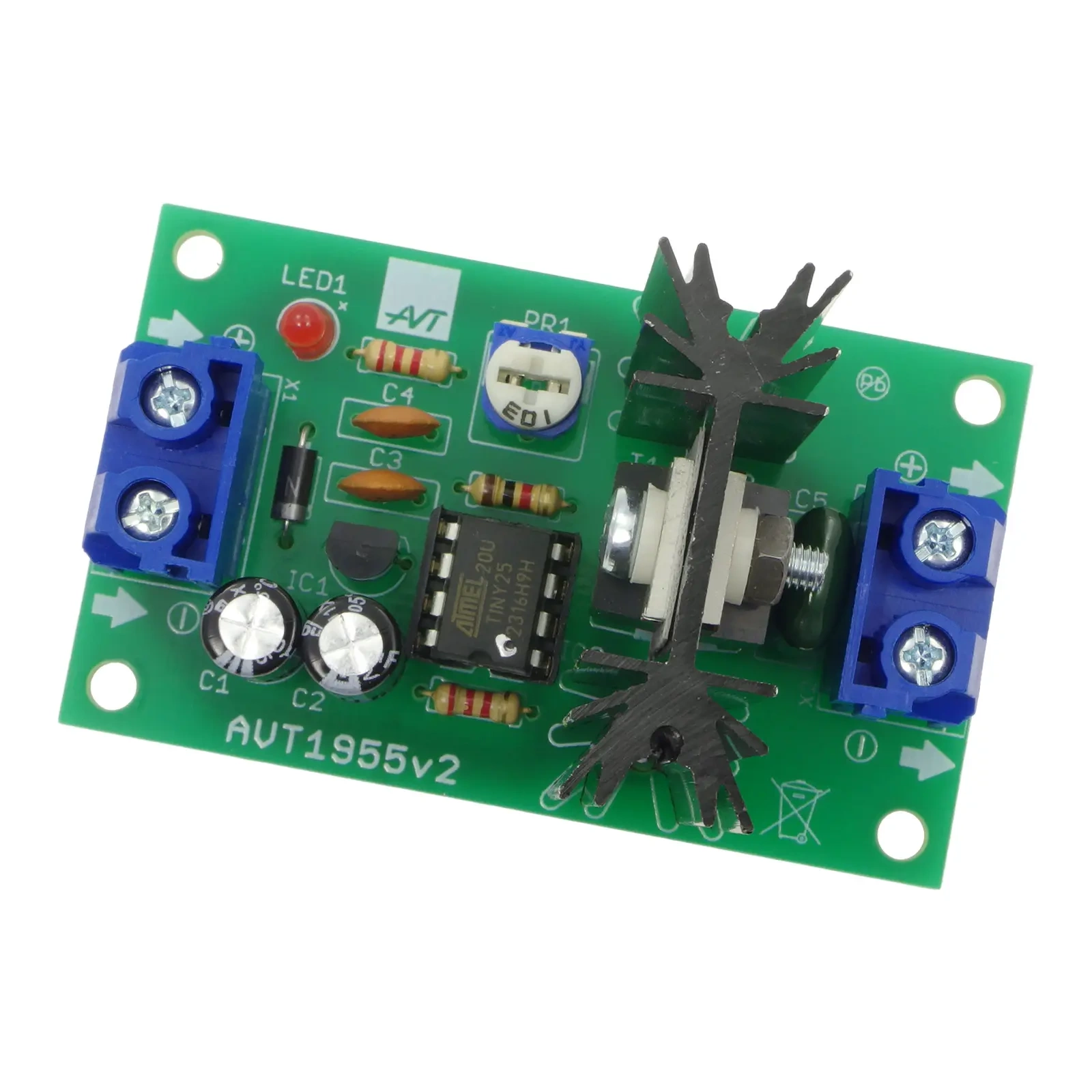

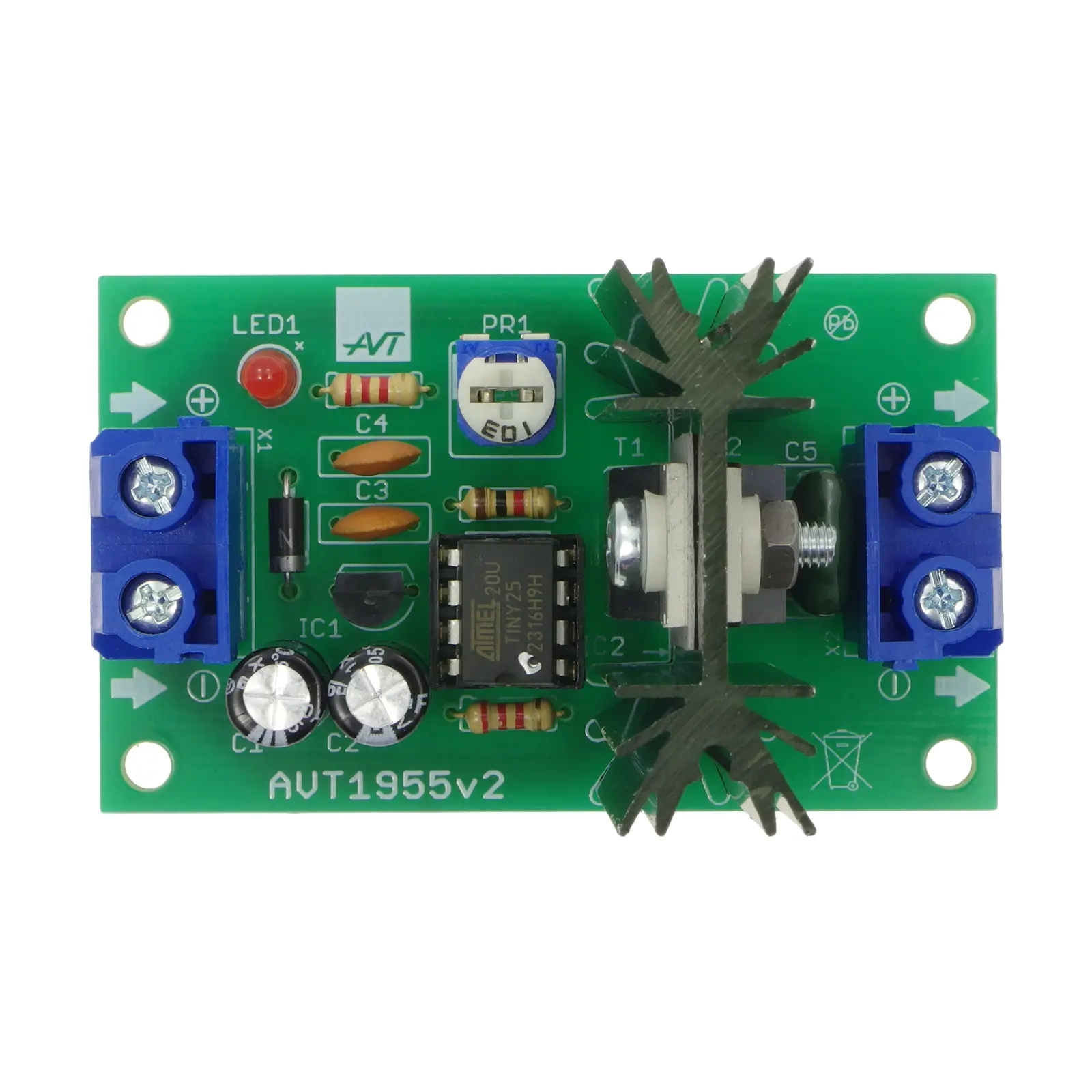

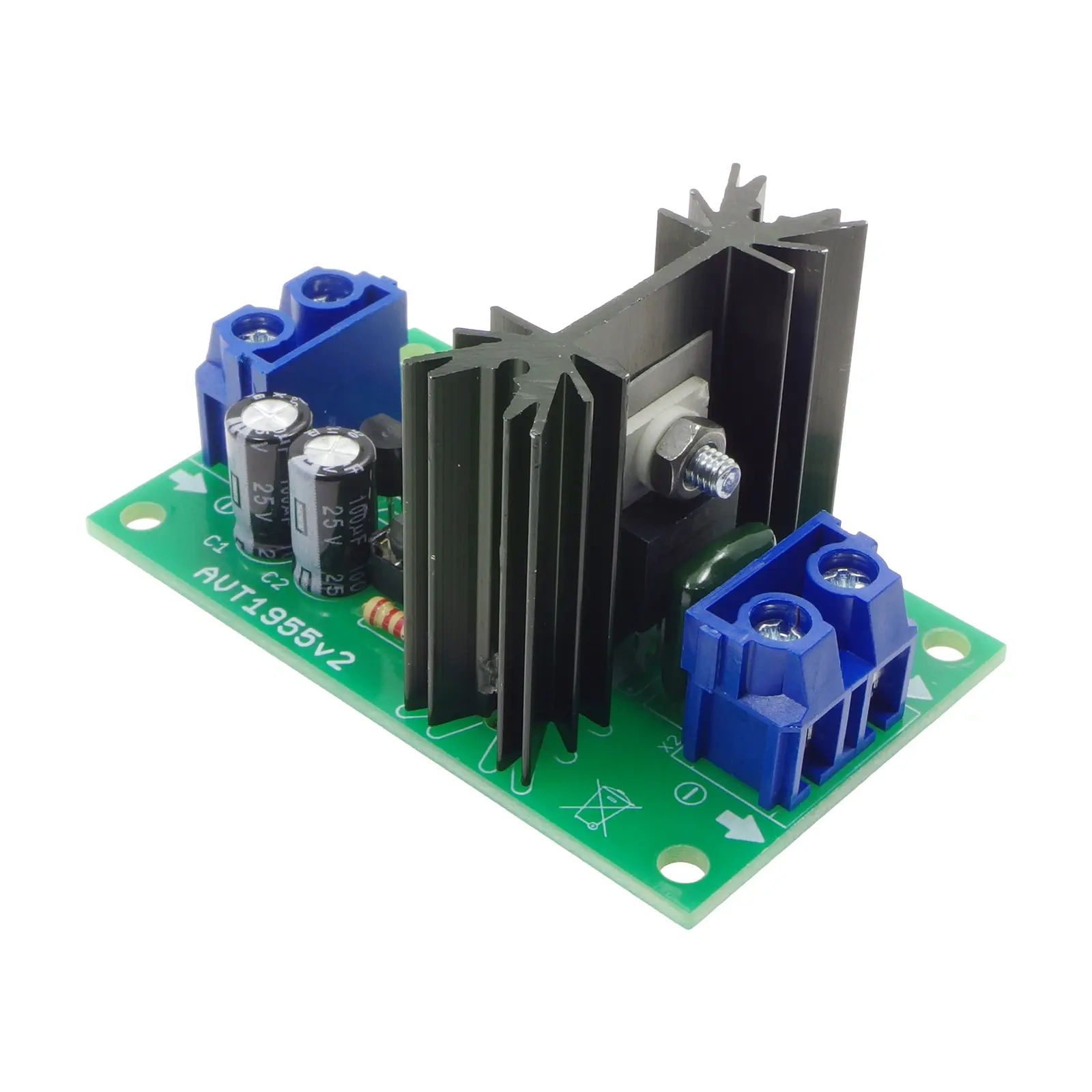

AVT1955 C to zlutowany moduł soft startu, który po podaniu zasilania stopniowo zwiększa moc odbiornika przez sterowanie PWM. Rozwiązanie ogranicza gwałtowny udar prądowy przy starcie silnika DC, żarówki, taśmy LED lub innego obciążenia 12-24 V.
Czas rampy reguluje się potencjometrem PR1 od 0 do około 15 sekund. Moduł wymaga podłączenia między zasilaczem lub akumulatorem a odbiornikiem, dobrania przewodów i zabezpieczeń do prądu obciążenia oraz odpowiedniego chłodzenia elementu wykonawczego. Wersja C to zlutowany układ do integracji, a nie kompletne urządzenie z obudową i zasilaniem.
Karta techniczna
AVT1955
Zlutowany moduł soft startu do odbiorników DC, ograniczający udar prądowy przy włączaniu silnika, żarówki lub taśmy LED.
| Kod projektu | AVT1955 |
| Wersja | C – zlutowany układ |
| Funkcja | łagodny start odbiorników DC |
| Zasilanie | 12-24 V DC |
| Maksymalny prąd obciążenia | 10 A |
| Zakres soft startu | 0-15 s |
| Sterowanie mocy | PWM ok. 500 Hz |
| Element wykonawczy | MOSFET IRL3705 |
| Zabezpieczenie polaryzacji | D1 1N4007 |
| Zabezpieczenie obciążeń indukcyjnych | D2 MUR1620 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 60×36 mm |
Wersja
AVT1955 C – zlutowany układ. Wersja zawiera zmontowany moduł z zaprogramowanym ATtiny25, MOSFET-em IRL3705, diodą MUR1620, diodą 1N4007, stabilizatorem 78L05, diodą LED 3 mm, potencjometrem 10 kΩ, złączami DG365-7,5/2, rezystorami i kondensatorami. Układ wymaga podłączenia zasilania 12-24 V DC, odbiornika oraz dobrania chłodzenia i zabezpieczenia prądowego.
Notes
Moduł włącza się między źródło zasilania DC a odbiornik; źródłem może być akumulator albo zasilacz o odpowiedniej wydajności prądowej.
LED1 miga podczas trwania soft startu, a po zakończeniu rampy świeci światłem ciągłym.

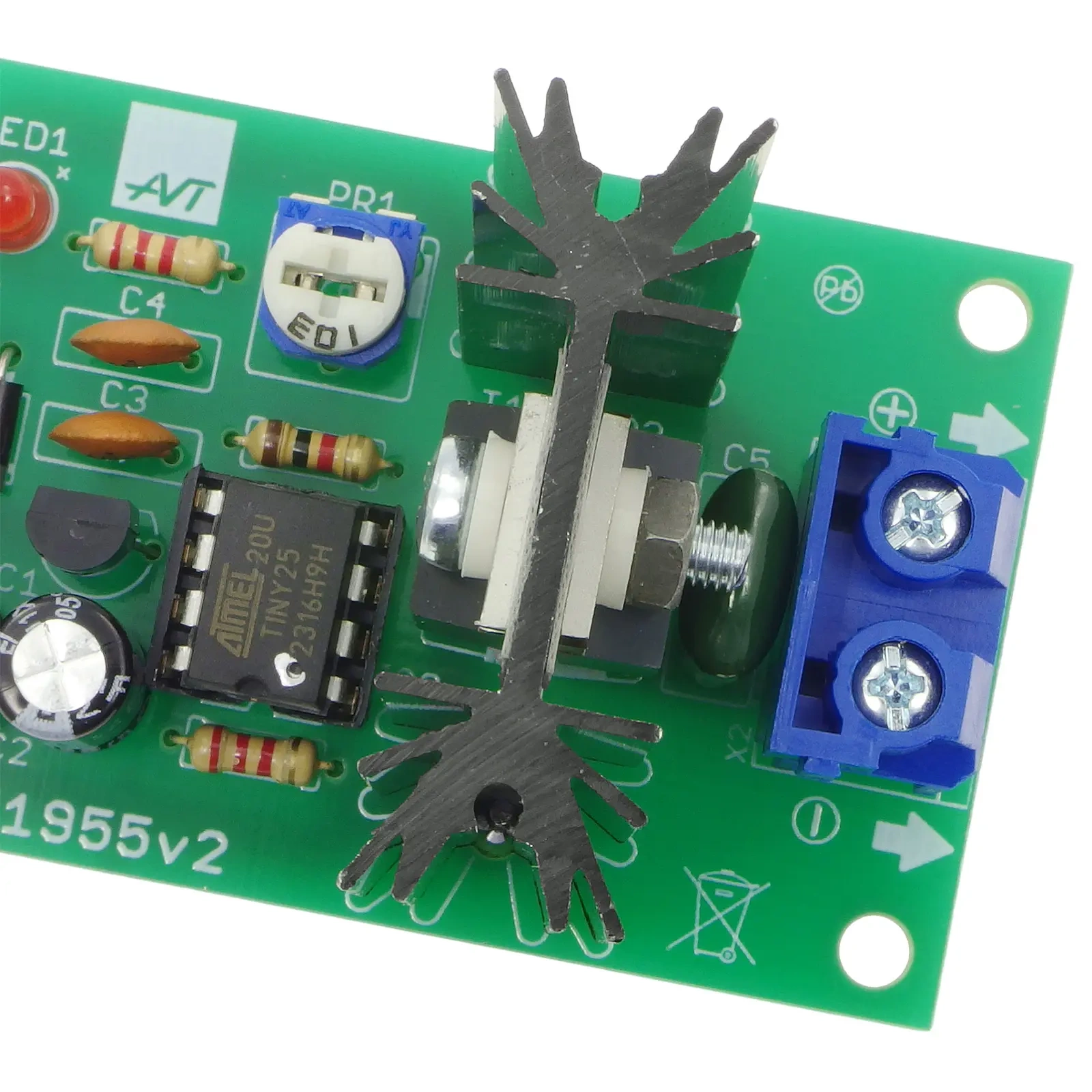

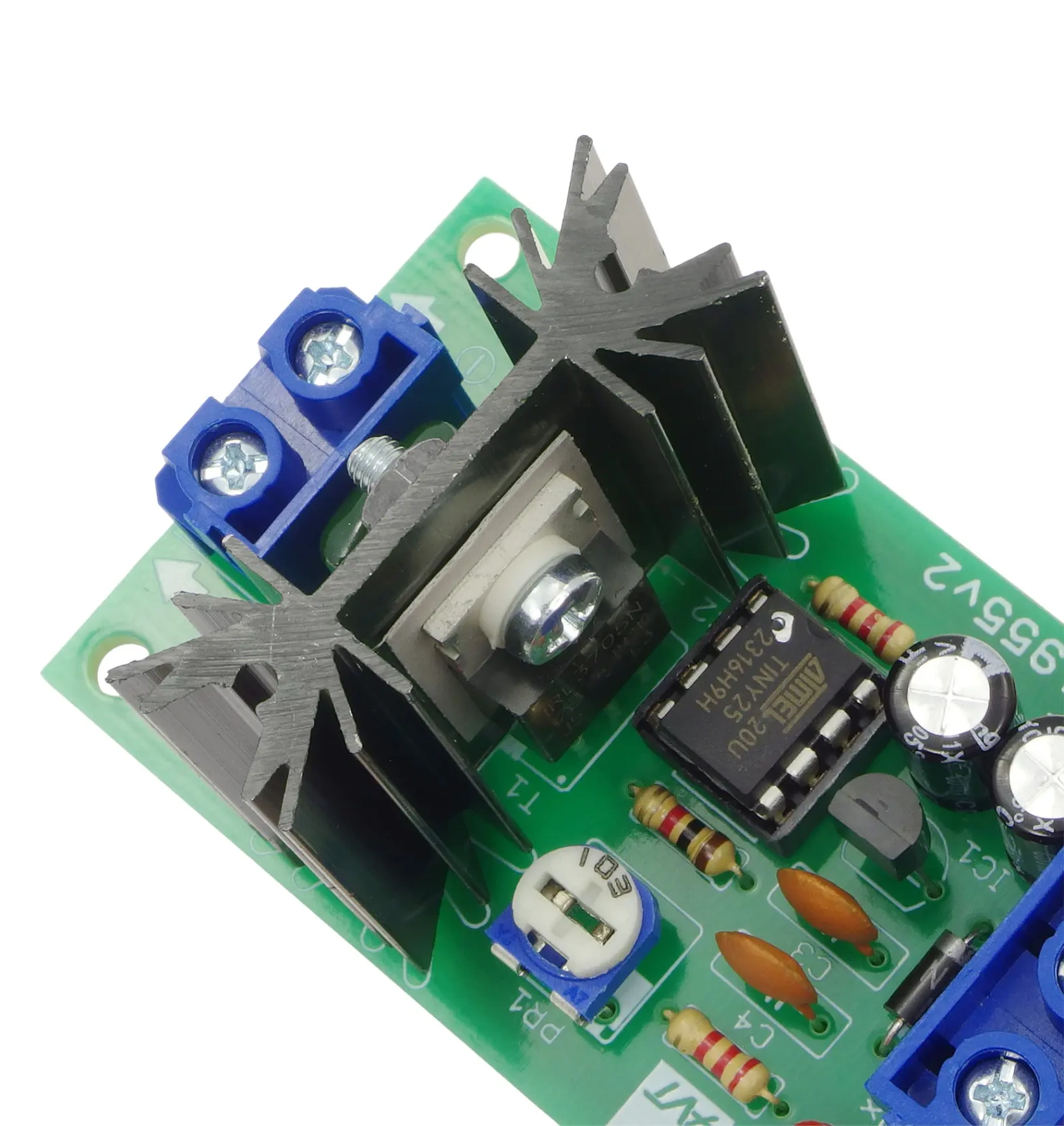

Przed pracą z większym prądem trzeba sprawdzić izolację T1 i D2 na wspólnym radiatorze oraz skuteczność chłodzenia.
Wersja C nie jest kompletnym sterownikiem w obudowie. Wymaga integracji z zasilaniem, odbiornikiem, przewodami i zabezpieczeniem dobranym do prądu obciążenia.
Uwaga: moduł pracuje z prądami do 10 A. Nieprawidłowy dobór przewodów, radiatora, bezpiecznika lub izolacji T1/D2 może doprowadzić do przegrzania albo uszkodzenia układu.
Najczęściej zadawane pytania
AVT1955 C to zlutowany moduł z ATtiny25, IRL3705, MUR1620, 78L05, złączami, LED-em, potencjometrem i elementami sterującymi.
Nie. To zlutowany układ do integracji. Wymaga zasilania 12-24 V DC, odbiornika, przewodów, zabezpieczenia prądowego i montażu w docelowym urządzeniu.
Do silników DC, żarówek, taśm LED i innych odbiorników 12-24 V DC o prądzie do 10 A.
Od 0 do około 15 sekund, ustawiany potencjometrem PR1.
Miganie LED1 oznacza trwanie soft startu, a świecenie ciągłe informuje o zakończeniu rampy.
