Soft start PWM do silników DC 12-24 V 10 A - KIT AVT 1955
- Soft start 12-24 V DC do 10 A z regulacją czasu narastania 0-15 s i sterowaniem PWM. AVT1955 B to KIT DIY z PCB i elementami do lutowania.

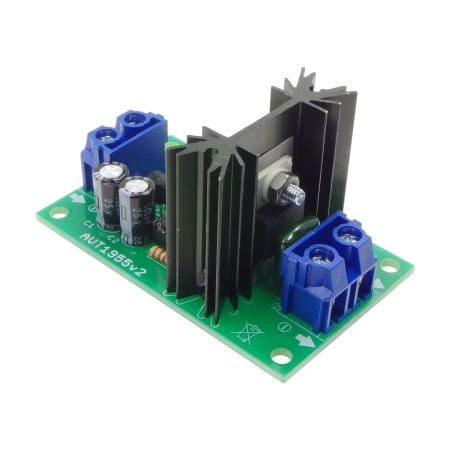

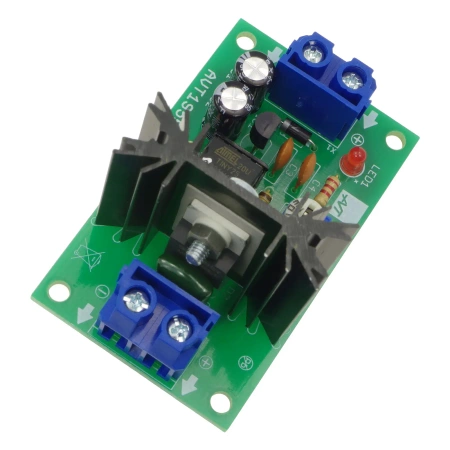

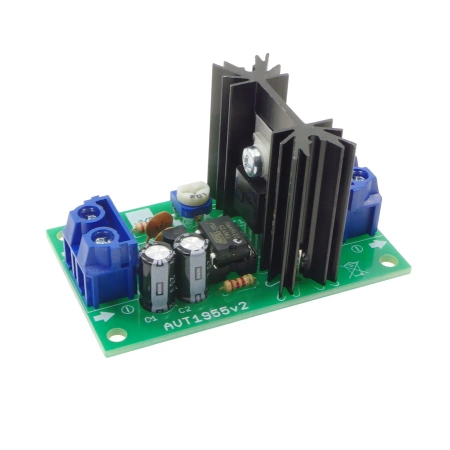

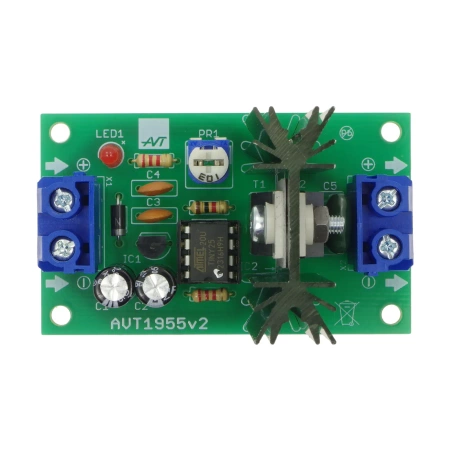

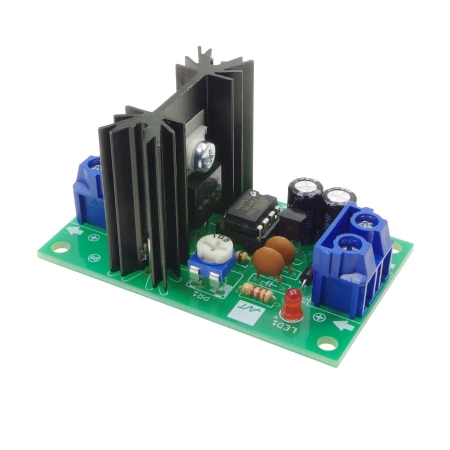

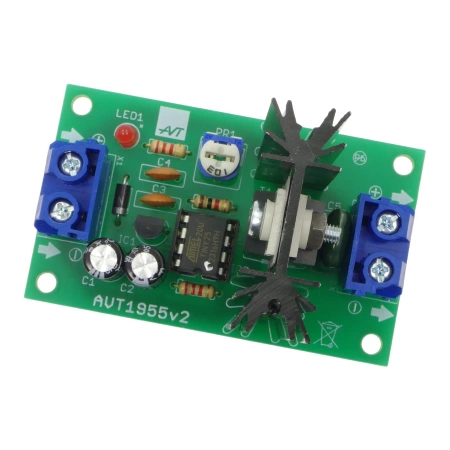

Soft start PWM do silników DC 12-24 V - KIT DIY AVT1955
KIT DIY modułu soft startu 12-24 V DC do silników, żarówek i taśm LED o prądzie do 10 A.
Płynne narastanie mocy po włączeniu zasilania
AVT1955 pozwala zbudować moduł łagodnego startu do odbiorników DC. Po podłączeniu zasilania mikrokontroler stopniowo zwiększa wypełnienie PWM, dzięki czemu silnik, żarówka lub taśma LED nie dostaje natychmiast pełnego napięcia.
Czas trwania rampy można ustawić potencjometrem PR1 od 0 do około 15 sekund. MOSFET IRL3705 steruje obciążeniem, a dioda MUR1620 zabezpiecza tranzystor przy pracy z odbiornikami indukcyjnymi. AVT1955 B to KIT DIY z PCB i elementami do lutowania.
Karta techniczna
AVT1955
Moduł soft startu do odbiorników DC, ograniczający udar prądowy przy włączaniu silnika, żarówki lub taśmy LED.
| Kod projektu | AVT1955 |
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | łagodny start odbiorników DC |
| Zasilanie | 12-24 V DC |
| Maksymalny prąd obciążenia | 10 A |
| Zakres soft startu | 0-15 s |
| Sterowanie mocy | PWM ok. 500 Hz |
| Element wykonawczy | MOSFET IRL3705 |
| Zabezpieczenie polaryzacji | D1 1N4007 |
| Zabezpieczenie obciążeń indukcyjnych | D2 MUR1620 |
| Mikrokontroler | ATtiny25, zaprogramowany do projektu |
| Stabilizator | 78L05 |
| Płytka PCB | 60×36 mm |
Wersja
AVT1955 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, zaprogramowany ATtiny25, MOSFET IRL3705, diodę MUR1620, diodę 1N4007, stabilizator 78L05, diodę LED 3 mm, potencjometr 10 kΩ, złącza DG365-7,5/2, rezystory i kondensatory.
Notes
Moduł włącza się między źródło zasilania DC a odbiornik; źródłem może być akumulator albo zasilacz o odpowiedniej wydajności prądowej.
Po zmontowaniu układ wymaga ustawienia czasu soft startu potencjometrem PR1.

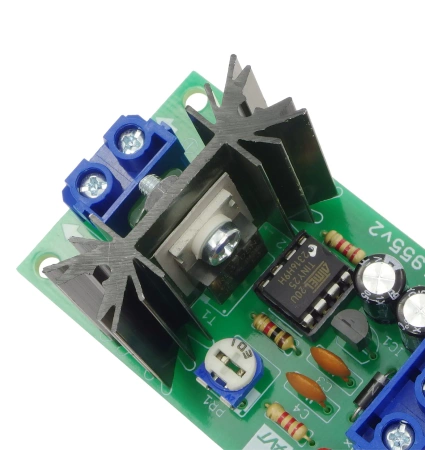

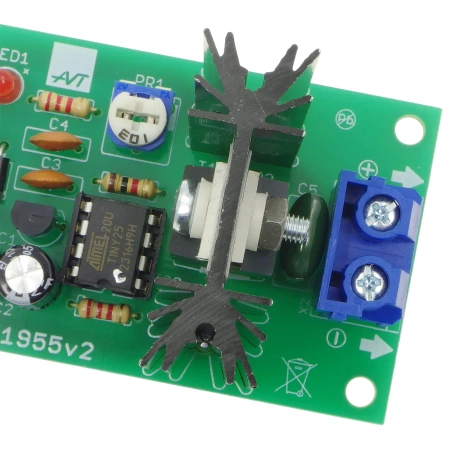

Tranzystor T1 i dioda D2 pracują na wspólnym radiatorze, ale muszą być od siebie odizolowane podkładkami silikonowymi i tulejkami izolacyjnymi.
Przy obciążeniu bliskim 10 A trzeba dobrać przewody, radiator i zabezpieczenie zasilania do prądu silnika lub odbiornika.
Uwaga: moduł pracuje z prądami do 10 A. Nieprawidłowy dobór przewodów, radiatora, bezpiecznika lub izolacji T1/D2 może doprowadzić do przegrzania albo uszkodzenia układu.
Najczęściej zadawane pytania
AVT1955 B to KIT DIY z PCB, zaprogramowanym ATtiny25, IRL3705, MUR1620, 78L05, złączami, LED-em, potencjometrem i elementami do lutowania.
Do silników DC, żarówek, taśm LED i innych odbiorników 12-24 V DC o prądzie do 10 A.
Od 0 do około 15 sekund, ustawiany potencjometrem PR1.
Są montowane na wspólnym radiatorze, ale muszą być elektrycznie odizolowane podkładkami i tulejkami, aby nie spowodować zwarcia.
Miganie LED1 oznacza trwanie soft startu, a świecenie ciągłe informuje o zakończeniu rampy.
