Słuchawkowy wzmacniacz lampowy stereo OTL na 6N13S - PCB do projektu AVT 3290
- Słuchawkowy wzmacniacz lampowy stereo OTL AVT3290 z lampami ECC82 w stopniach napięciowych, 6N13S / 6AS7G w stopniu prądowym, opcjonalnym wskaźnikiem EM80, zasilaniem anodowym. Wersja A to płytki PCB do samodzielnego skompletowania elementów.
Słuchawkowy wzmacniacz lampowy stereo OTL na 6N13S – płytki PCB AVT3290
Płytki drukowane do budowy lampowego wzmacniacza słuchawkowego stereo OTL, bez transformatorów wyjściowych, z lampami ECC82 i 6N13S / 6AS7G.
Lampowy wzmacniacz słuchawkowy OTL do wymagających odsłuchów
AVT3290 pozwala zbudować stereofoniczny wzmacniacz słuchawkowy OTL, czyli bez transformatorów wyjściowych. Konstrukcja wykorzystuje klasyczne stopnie lampowe i wysokoprądowe triody wyjściowe, dzięki czemu może współpracować również ze współczesnymi słuchawkami o niższej impedancji.
Tor audio składa się z dwóch stopni napięciowych na lampach ECC82 oraz stopnia prądowego na lampach 6N13S lub 6AS7G. Wzmacniacz ma regulację głośności, możliwość kształtowania barwy oraz opcjonalny wskaźnik EM80, który pełni funkcję efektownego, lampowego wskaźnika poziomu sygnału.
Karta techniczna
AVT3290
AVT3290 to lampowy wzmacniacz słuchawkowy stereo OTL z osobną sekcją zasilania anodowego, żarzeniem prądem stałym i opcjonalnym wskaźnikiem EM80.
| Kod projektu | AVT3290 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | słuchawkowy wzmacniacz lampowy stereo |
| Konstrukcja wyjścia | OTL – bez transformatorów wyjściowych |
| Moc dla słuchawek 32 Ω | około 100 mW |
| Lampy stopni napięciowych | V1, V2: ECC82 |
| Lampy stopnia prądowego | V3, V4: 6N13S / 6AS7G |
| Wskaźnik lampowy | V5: EM80, funkcja dekoracyjna i wskaźnik poziomu |
| Regulacja głośności | POT_VOL 2×500 kΩ-A, logarytmiczny |
| Regulacja barwy | POT_B 2×200 kΩ-B lub stałe rezystory według ustawienia projektu |
| Zasilanie stopni napięciowych | około 250 V |
| Zasilanie wskaźnika EM80 | około 250 V lub około 300 V, zależnie od stanu lampy i konfiguracji zwory |
| Zasilanie stopnia prądowego | około 145 V, stabilizowane MOSFET-em |
| Żarzenie lamp | prąd stały, sumarycznie około 6 A |
| Transformator modelowy | toroidalny około 110 W, z uzwojeniami dla zasilaczy anodowych i żarzenia |
| Opóźnienie załączenia słuchawek | przekaźnik opóźniający podłączenie gniazda słuchawkowego |
| Wejście audio | WE1, WE2, przewody ekranowane do gniazd wejściowych |
| Wyjście słuchawkowe | WY1, WY2, gniazdo słuchawkowe izolowane od obudowy przy metalowej tulejce |

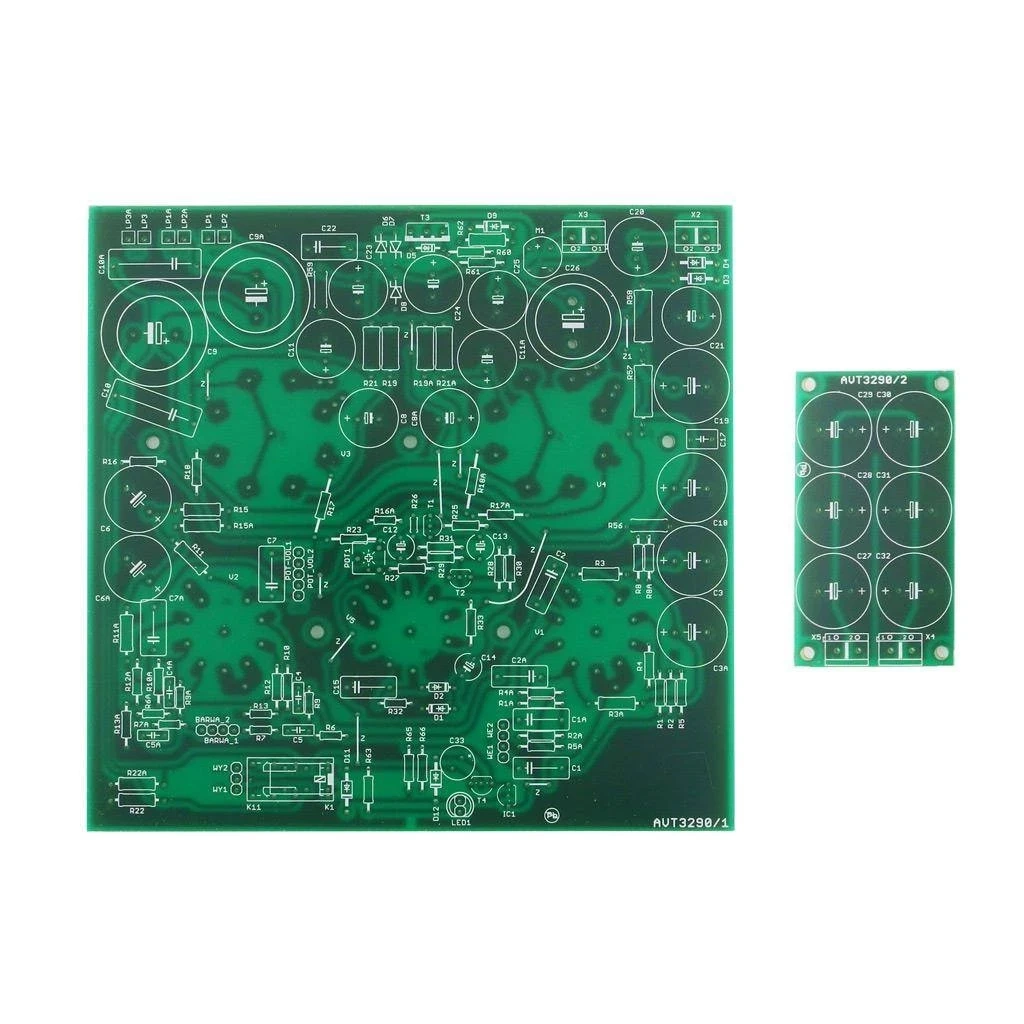

| Płytka główna wzmacniacza | 153×149 mm |
| Płytka baterii kondensatorów żarzenia | 70×38 mm |
Wersja
AVT3290 A – płytki PCB. Elementy elektroniczne, lampy, transformator, obudowę, gniazda, przewody i osprzęt montażowy trzeba skompletować osobno.
Wykaz elementów
- R19, R19A, R21, R21A: 100 Ω / 1 W
- R65: 240 Ω
- R63: 330 Ω
- R20, R20A: 330 Ω / 10 W
- R66: 680 Ω
- R4, R4A, R12, R12A: 1 kΩ
- R22, R22A: 1 kΩ / 1 W
- R31: 2,4 kΩ
- R60, R61: 2,4 kΩ
- R57, R58: 3 kΩ / 1 W
- R62: 3,3 kΩ
- R1, R1A: 3,9 kΩ
- R15, R15A: 4,7 kΩ
- R5, R5A, R13, R13A: 5,1 kΩ
- R8, R8A, R17, R17A, R18, R18A: 10 kΩ
- R3, R3A, R11, R11A: 47 kΩ / 1 W
- R7, R7A: 64 kΩ
- R27, R29, R30: 100 kΩ
- R6, R6A, R9, R9A: 220 kΩ
- R2, R2A, R10, R10A, R16, R16A, R23, R33: 470 kΩ
- R56, R59: 470 kΩ / 0,5 W
- R32: 1 MΩ
- R25, R26: 2 MΩ
- R28: 3,3 MΩ
- POT1: 500 kΩ, typ RM65 lub CA6-V
- POT_B: 2×200 kΩ-B
- POT_VOL: 2×500 kΩ-A, logarytmiczny
- C4, C4A: 100 pF / 1000 V
- C5, C5A: 10 nF / 400 V
- C17: 47 nF / 400 V
- C15: 100 nF / 100 V
- C22: 100 nF / 250 V
- C2, C2A, C7, C7A: 220 nF / 400 V
- C1, C1A: 220 nF / 250 V
- C10, C10A: 1 µF / 200 V, foliowy
- C20, C21: 47 µF / 250 V, elektrolityczny
- C18, C19: 47 µF / 400 V, elektrolityczny
- C8, C8A, C11, C11A, C23: 100 µF / 160 V, elektrolityczny
- C26: 100 µF / 400 V, elektrolityczny
- C33: 100 µF / 10 V, elektrolityczny
- C9, C9A: 470 µF / 200 V, elektrolityczny
- C27, C28, C29, C30, C31, C32: 10 mF / 16 V
- D1, D2: 1N4148
- D3, D4, D9: 1N4007
- D5: BZX85-C12V
- D6, D7, D8: BZX85-C47V
- D10: SB3030ST lub dowolna dioda Schottky’ego minimum 10 A / 20 V
- D11, D12: 1N4004 lub 1N4007
- M1: W04M lub dowolny mostek prostowniczy 400 V / 1 A
- LED1: dowolna dioda LED
- IC1: LM317LN, TO-92
- T1, T2: MPSA42, NPN, UCE minimum 200 V
- T3: IRF840N lub IRF740N
- T4: BC560C, PNP; BC556C…BC560C
- V1, V2: ECC82
- V3, V4: 6N13S
- V5: EM80
- WE1, WE2, WY1, WY2, POT_VOL1, POT_VOL2, BARWA_1, BARWA_2: listwa goldpin 2,54 mm
- K1: przekaźnik FBR12ND05 lub HFD27/005-S
- X2, X3, X4, X5: listwa zaciskowa ARK500-2
- Podstawki ceramiczne 9 pin Noval PCB1 Ø18 mm
- Podstawki ceramiczne 8 pin Octal PCB9 Ø26,5 mm
Notes
Wzmacniacz pobiera dużą moc głównie przez żarzenie lamp, dlatego przewody żarzenia powinny mieć przekrój nie mniejszy niż 1,5 mm². Połączenia żarzenia trzeba prowadzić tak, aby ograniczyć spadki napięć i przenikanie tętnień do toru audio.
Metalową obudowę należy połączyć z masą audio w jednym punkcie. Gniazdo słuchawkowe powinno być odizolowane od obudowy, jeżeli jego metalowa tulejka jest jednocześnie stykiem masy wtyku — w przeciwnym razie może powstać pętla masy.
Po kilku minutach od włączenia, po pełnym rozgrzaniu lamp, należy zweryfikować napięcia w charakterystycznych punktach układu, szczególnie napięcie żarzenia. Potencjometrem POT1 ustawia się wychylenie wskaźnika EM80 dla maksymalnego poziomu odsłuchu.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
W urządzeniu występują również wysokie napięcia anodowe. Pomiary, regulacje i zmiany połączeń wykonuj wyłącznie przy zachowaniu zasad bezpieczeństwa oraz po rozładowaniu kondensatorów wysokonapięciowych.
Najczęściej zadawane pytania
AVT3290 A zawiera płytki PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu, w tym lampy, transformator, obudowę, gniazda, potencjometry, przewody i osprzęt montażowy.
OTL oznacza układ bez transformatorów wyjściowych. Sygnał ze stopnia lampowego trafia do słuchawek bez klasycznego transformatora dopasowującego, dlatego stopień wyjściowy musi mieć dużą wydajność prądową.
W stopniach napięciowych pracują lampy ECC82, a w stopniu prądowym 6N13S. Odpowiednikiem 6N13S jest 6AS7G. Opcjonalnie można zastosować lampę EM80 jako wskaźnik poziomu sygnału.
Tak, projekt powstał również z myślą o słuchawkach niskoimpedancyjnych. Opisana konstrukcja może dostarczyć około 100 mW do obciążenia 32 Ω.
Sumaryczny prąd żarzenia lamp wynosi około 6 A. Zbyt cienkie przewody powodują spadki napięcia, straty mocy i większe ryzyko przenikania zakłóceń do toru audio.
Nie jest to dobry pierwszy projekt do uruchamiania bez doświadczenia. Wzmacniacz pracuje z napięciem sieciowym 230 VAC, wysokimi napięciami anodowymi oraz dużym prądem żarzenia, dlatego montaż i pomiary wymagają wiedzy oraz szczególnej ostrożności.
