Silnik jednobiegunowy - eksperyment szkolny AVT EDU01

Zbuduj prosty silnik elektryczny i zobacz, jak prąd oraz pole magnetyczne wprawiają rotor w ruch

AVT EDU01 to szkolny eksperyment edukacyjny pokazujący działanie silnika jednobiegunowego, nazywanego także silnikiem homopolarnym. Po zestawieniu baterii AA, magnesu neodymowego i odpowiednio wyprofilowanego rotora z drutu powstaje prosty obwód, w którym przepływ prądu i pole magnetyczne powodują obrót rotora wokół baterii.

Najważniejsze w skrócie

• zestaw edukacyjny AVT EDU01 do wykonania eksperymentu szkolnego
• budowa prostego silnika jednobiegunowego
• rotor wykonany z odpowiednio wyprofilowanego drutu
• magnes trwały neodymowy
• zasilanie z baterii AA 1,5 V
• praktyczna demonstracja siły elektrodynamicznej
• możliwość obserwacji zmiany kierunku obrotu po odwróceniu magnesu

Co daje ten projekt?

Eksperyment pozwala przejść od teorii do obserwacji. Zamiast omawiać silnik elektryczny wyłącznie na rysunku, można zbudować prosty układ i zobaczyć, jak przewodnik z prądem zachowuje się w polu magnetycznym.

To dobry przykład do wyjaśnienia zależności między prądem elektrycznym, polem magnetycznym, biegunowością źródła zasilania i kierunkiem ruchu rotora. Efekt jest szybki do zaobserwowania i dobrze nadaje się do rozmowy o podstawach elektromagnetyzmu.

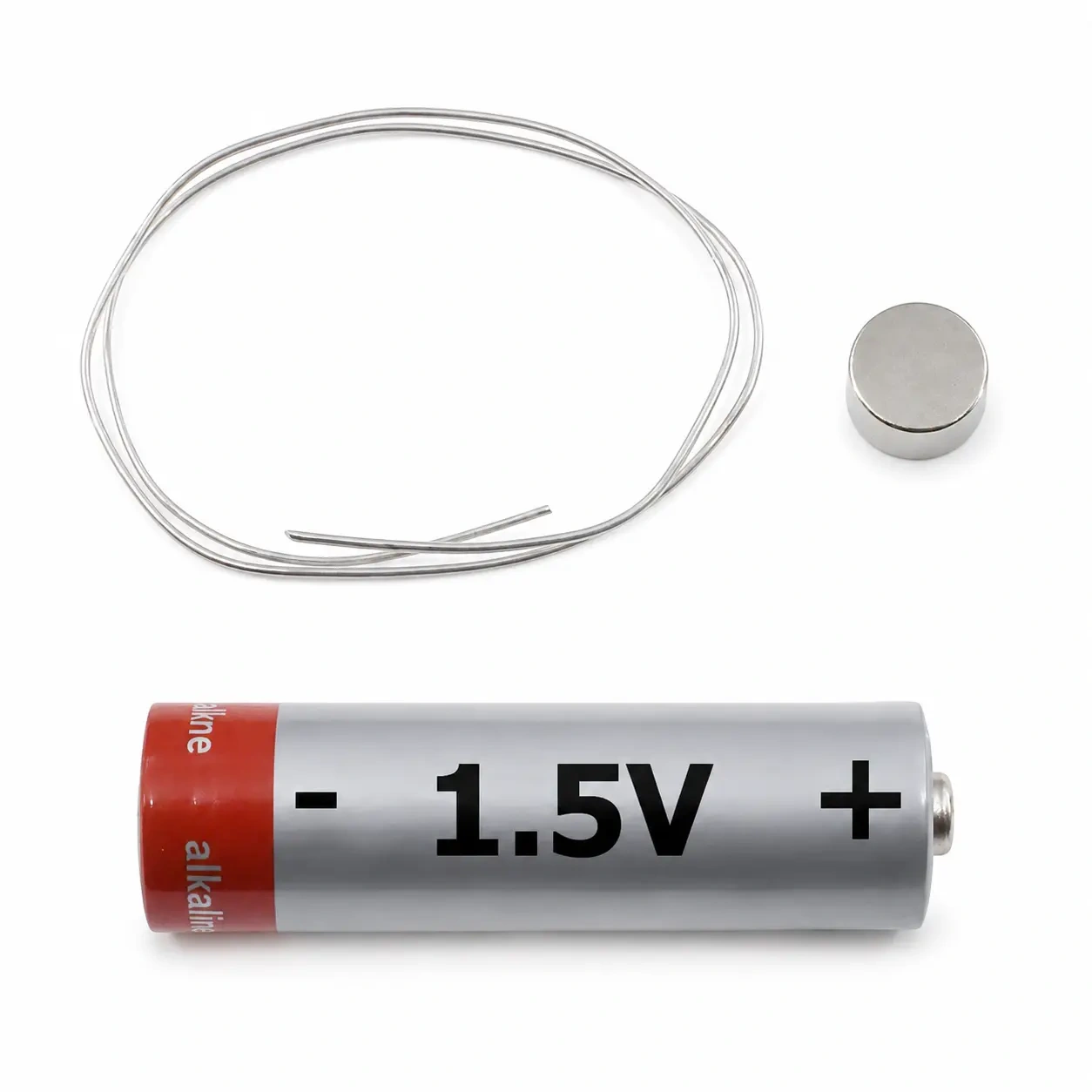

Co znajdziesz w zestawie?

• rotor z odpowiednio wyprofilowanego drutu
• magnes trwały neodymowy
• baterię AA 1,5 V jako źródło zasilania

Co dodatkowo będzie potrzebne?

Wszystkie elementy składowe znajdują się w zestawie. Warto jednak przygotować stabilne miejsce pracy, aby rotor mógł swobodnie obracać się wokół baterii.

Dla kogo jest ten zestaw?

• dla uczniów poznających podstawy elektromagnetyzmu
• dla nauczycieli szukających prostego eksperymentu na lekcję fizyki
• dla rodziców i opiekunów chcących pokazać działanie silnika elektrycznego w praktyce
• dla osób zaczynających przygodę z doświadczeniami elektrycznymi
• jako niedrogi eksperyment edukacyjny do samodzielnego wykonania

Projekt AVT EDU nr 01
Silnik jednobiegunowy – eksperyment szkolny

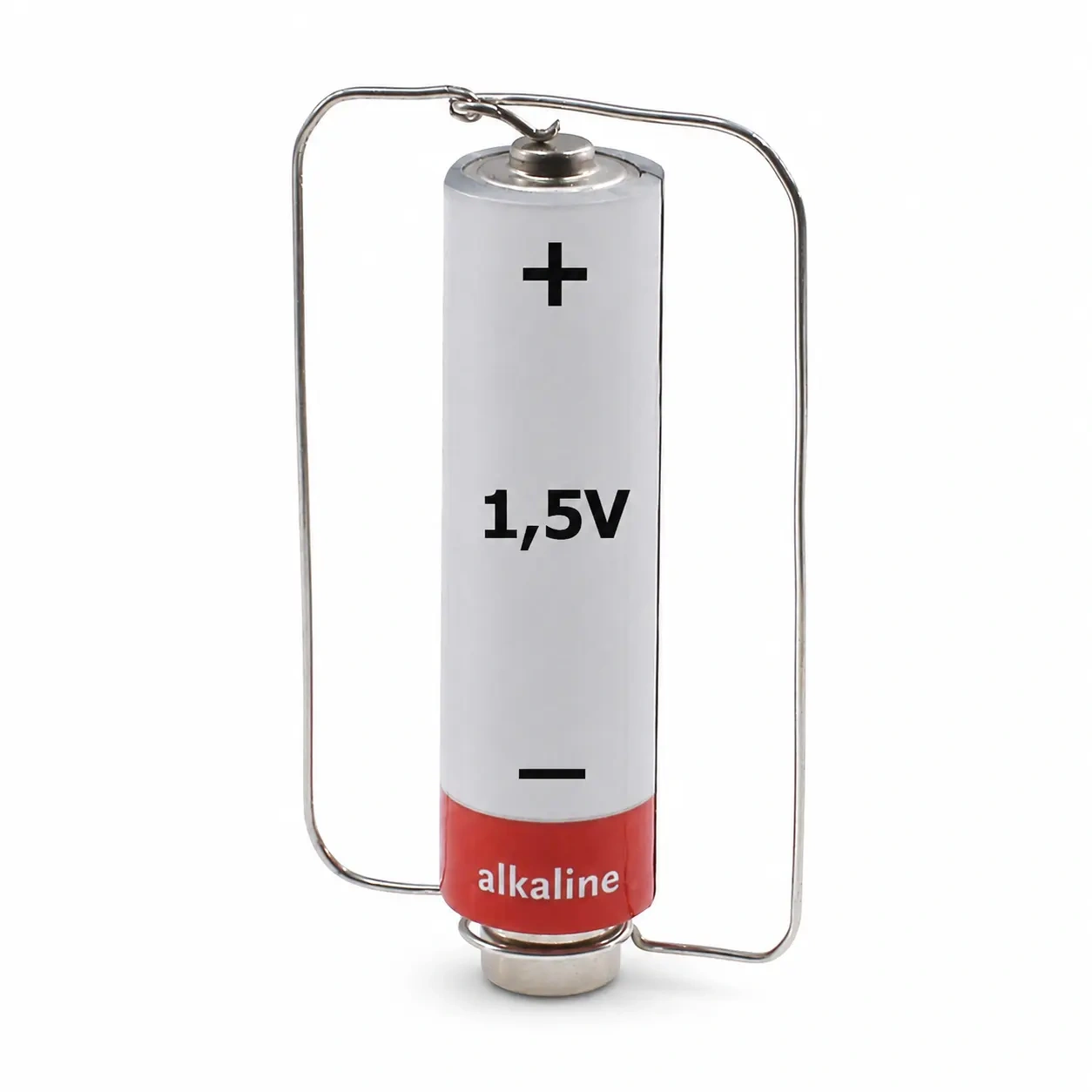

Bateria z magnesem neodymowym i rotorem z drutu tworzy zamknięty obwód elektryczny. Prąd płynie przez rotor, a magnes wytwarza pole magnetyczne. Na przewodnik z prądem znajdujący się w polu magnetycznym działa siła elektrodynamiczna, która powoduje obrót rotora.

Eksperyment pozwala sprawdzić, co dzieje się po odwróceniu magnesu. Zmiana biegunowości pola magnetycznego wpływa na kierunek obrotu, dzięki czemu łatwo pokazać zależność między kierunkiem pola, kierunkiem przepływu prądu i ruchem przewodnika.

Trochę teorii i wskazówki techniczne

Silnik jednobiegunowy to prosty silnik prądu stałego, w którym przepływ prądu przez przewodnik i obecność pola magnetycznego powodują ruch obrotowy. Taki układ nazywany jest także silnikiem homopolarnym.

Rotor pełni rolę przewodnika, przez który płynie prąd. Jego kształt jest ważny, ponieważ musi mieć kontakt z baterią i jednocześnie móc swobodnie obracać się wokół niej.

Magnes neodymowy wytwarza pole magnetyczne potrzebne do powstania siły działającej na przewodnik z prądem. Po odwróceniu magnesu zmienia się biegunowość pola, co pozwala zaobserwować zmianę kierunku obrotu.

Siła elektrodynamiczna działa na przewodnik, przez który płynie prąd w polu magnetycznym. W tym eksperymencie właśnie ta siła odpowiada za obracanie rotora.

Dlaczego warto wybrać AVT EDU01?

AVT EDU01 pokazuje jedną z najważniejszych zasad działania silników elektrycznych w bardzo prostej formie. Kilka elementów wystarcza, aby zbudować układ, który realnie się porusza i pozwala od razu połączyć teorię z obserwacją. To praktyczny eksperyment do nauki fizyki, demonstracji elektromagnetyzmu i rozmowy o tym, jak energia elektryczna może zostać zamieniona na ruch.
