Ściemniacz 500W (80W LED) grafitowy podtynkowy z ramką szklaną - TAWOIA Glass

Ściemniacz dimmer - regulator obrotów wentylatora z ramką szklaną - kolor grafitowy - Tawoia Glass

W połączeniu z ramką ze szkła kwarcowego, osiągamy estetyczne i niezawodne rozwiązanie mechanicznego (ręcznego) regulowania intensywności oświetlenia (zarówno żarówki jak i LED), szybkości obrotów wentylatora sufitowego, itp..

Specyfikacja

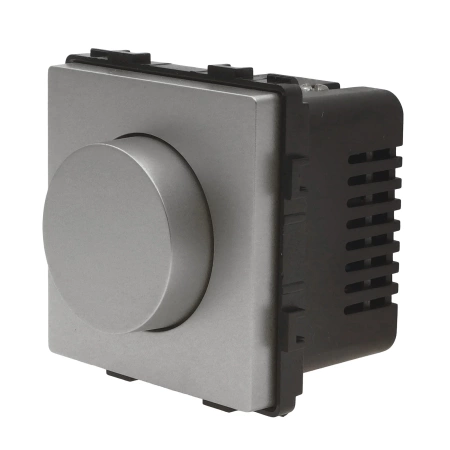

• Produkt: Ściemniacz / dimmer / regulator obrotów
• Typ: regulator obrotowy z funkcją wyłącznika w skrajnym lewym położeniu
• Kolor: grafitowy
• Napięcie zasilania: 230 V AC/50 Hz
• Maksymalne obciążenie: 500 W (dla LED 80 W)
• Moduł przeznaczony do montażu w standardowej puszce podtynkowej fi 60 mm
• Stopień ochrony IP20
• Certyfikaty: CE EAC RoHS

Montaż (moduł + ramka):

1. Montaż modułu - wprowadź moduł dimmera do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).

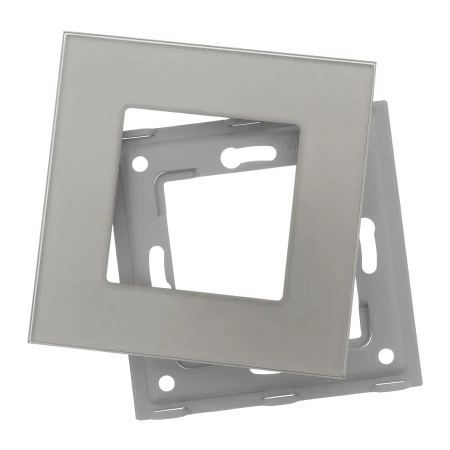

4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

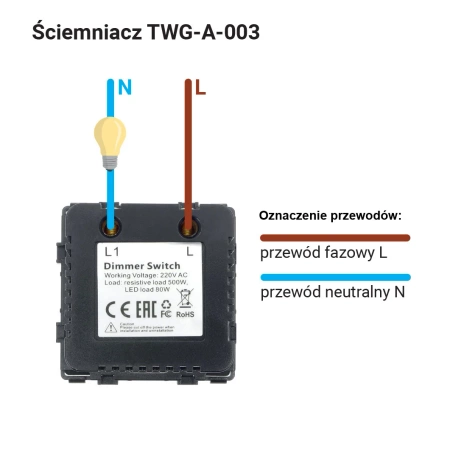

Schemat połączeń elektrycznych

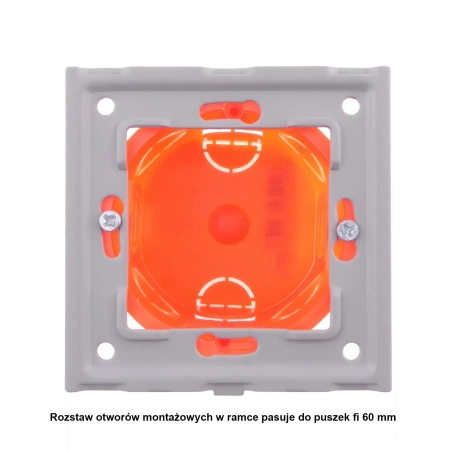

Do montażu polecamy puszki podtynkowe fi 60mm:
