Przedwzmacniacz mikrofonowy mono z Phantom 48V - zlutowany KIT AVT 5898
- Przedwzmacniacz mikrofonowy mono AVT5898 z zasilaniem Phantom 48 V, wyjściem różnicowym XLR, regulowanym wzmocnieniem i poborem prądu około 8 mA. Wersja C to zlutowany układ do montażu w obudowie, adapterze mikrofonowym lub własnym torze audio.

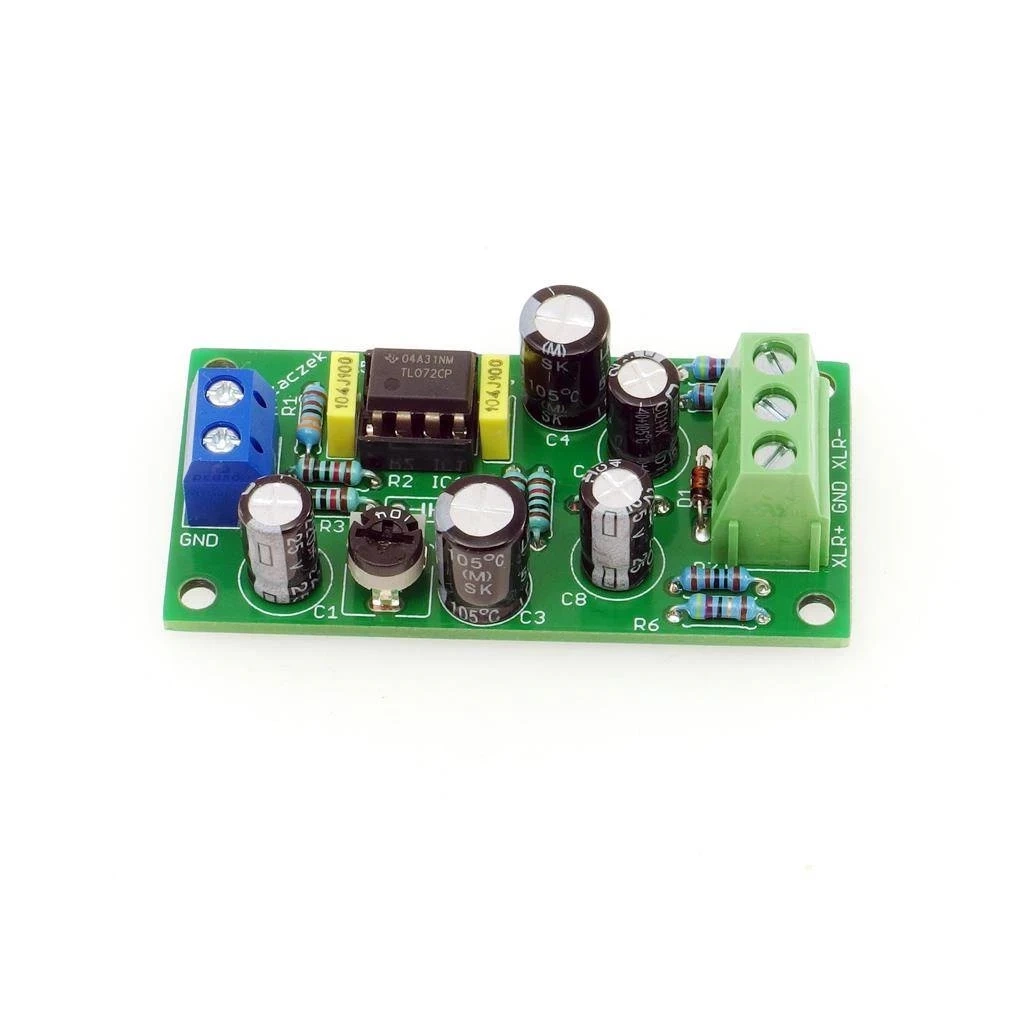

Przedwzmacniacz mikrofonowy mono z Phantom 48 V – zlutowany AVT5898
Zlutowany układ przedwzmacniacza mikrofonowego mono z zasilaniem Phantom 48 V, regulowanym wzmocnieniem i wyjściem różnicowym XLR.
Mikrofon elektretowy z wyjściem XLR i zasilaniem Phantom
AVT5898 to przedwzmacniacz mikrofonowy do współpracy z miniaturowym mikrofonem elektretowym i wejściem z zasilaniem Phantom 48 V. Układ pobiera zasilanie przez przewody sygnałowe XLR, dlatego nie wymaga osobnej baterii ani dodatkowego przewodu zasilającego.
Zlutowana wersja ułatwia montaż w obudowie, adapterze mikrofonowym lub własnym torze audio. Wyjście różnicowe zwiększa odporność transmisji na zakłócenia, a regulowane wzmocnienie pomaga dopasować poziom sygnału do miksera, interfejsu audio lub wejścia mikrofonowego.
Karta techniczna
AVT5898
AVT5898 to przedwzmacniacz mikrofonowy mono dla mikrofonu elektretowego, zasilany z linii Phantom 48 V i wyposażony w wyjście różnicowe XLR.
| Kod projektu | AVT5898 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | przedwzmacniacz mikrofonowy mono |
| Mikrofon | elektretowy, np. KPCM28B |
| Zasilanie | Phantom 48 V |
| Pobór prądu | około 8 mA |
| Wyjście | różnicowe XLR |
| Układ scalony | TL082P DIP8 |
| Stabilizacja zasilania | dioda Zenera 15 V |
| Regulacja wzmocnienia | potencjometr P1 |
| Wzmocnienie pierwszego stopnia | 1–11×, czyli 0–20,8 dB |
| Wymiary płytki PCB | 60×30 mm |
Wersja
AVT5898 C – zlutowany układ. Wersja zawiera zmontowany przedwzmacniacz mikrofonowy mono z zasilaniem Phantom 48 V i wyjściem różnicowym XLR, przeznaczony do montażu w obudowie, adapterze mikrofonowym lub własnym torze audio.
Notes
Mikrofon elektretowy podłącza się do J1. Ekran mikrofonu i przewodu mikrofonowego należy połączyć z GND, aby ograniczyć zakłócenia i przydźwięk.
P1 reguluje wzmocnienie pierwszego stopnia. Dobrym punktem startowym jest środkowe położenie potencjometru, a dalszą regulację warto wykonać po podłączeniu do docelowego wejścia XLR.
C2 można pozostawić nieobsadzony. Gdy w konkretnej aplikacji potrzebne będzie ograniczenie pasma szumowego, można zastosować małą pojemność, np. 47 pF.
Uwaga: układ współpracuje z zasilaniem Phantom 48 V podawanym z miksera, interfejsu audio lub zasilacza Phantom. Przed podłączeniem sprawdź zgodność wejścia XLR i poprawność polaryzacji przewodów, aby nie uszkodzić mikrofonu, przedwzmacniacza ani urządzenia zasilającego.
Najczęściej zadawane pytania
AVT5898 C to zlutowany układ przedwzmacniacza mikrofonowego mono. Wymaga podłączenia mikrofonu elektretowego, wyjścia XLR oraz urządzenia lub zasilacza z Phantom 48 V.
Phantom 48 V umożliwia zasilanie przedwzmacniacza przez przewody sygnałowe XLR. Dzięki temu moduł nie wymaga osobnego zasilacza ani baterii przy mikrofonie.
Układ jest przeznaczony do współpracy z miniaturowym mikrofonem elektretowym. Przykładowy typ mikrofonu w wykazie elementów to KPCM28B.
Wzmocnienie pierwszego stopnia reguluje potencjometr P1 w zakresie 1–11×. Przy pierwszym uruchomieniu warto zacząć od środkowego położenia, a następnie dopasować poziom do wejścia miksera lub interfejsu audio.
Wyjście różnicowe przesyła dwie przeciwne składowe sygnału, co poprawia odporność na zakłócenia. Ma to znaczenie zwłaszcza przy dłuższych przewodach mikrofonowych.
Nie w podstawowej konfiguracji. C2 można dodać dopiero wtedy, gdy w konkretnej aplikacji potrzebne będzie zawężenie pasma szumowego. Dobrym punktem startowym jest mała pojemność, np. 47 pF.
