- Miniaturowy przedwzmacniacz mikrofonowy mono MicroMic AVT1760 z układem MAX9814, automatyczną regulacją wzmocnienia AGC, zasilaniem 5…15 V DC, poborem prądu poniżej 5 mA i płytką 32×11 mm. Wersja A to płytka PCB do samodzielnego skompletowania elementów.

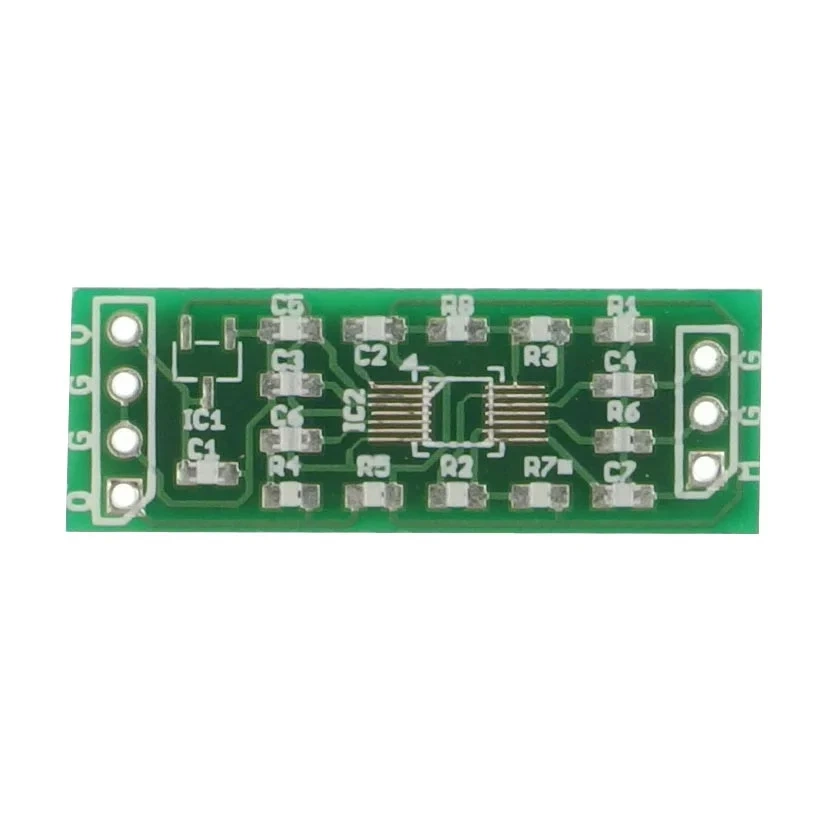

Przedwzmacniacz mikrofonowy mono MicroMic z MAX9814 – płytka PCB AVT1760
Płytka drukowana do budowy miniaturowego przedwzmacniacza mikrofonowego mono z układem MAX9814, automatyczną regulacją wzmocnienia AGC i zasilaniem 5…15 V DC.
Bardzo mały przedwzmacniacz do mikrofonu elektretowego
AVT1760 pozwala zbudować miniaturowy przedwzmacniacz mikrofonowy mono do współpracy z mikrofonem elektretowym. Płytka 32×11 mm ułatwia montaż w małej obudowie, panelu, obudowie mikrofonu lub kompaktowym urządzeniu audio wymagającym czułego wejścia mikrofonowego.
Układ MAX9814 zawiera 3-stopniowy przedwzmacniacz, automatyczną regulację wzmocnienia AGC oraz niskoszumne źródło zasilania mikrofonu. Dzięki AGC przedwzmacniacz automatycznie dopasowuje poziom sygnału do natężenia dźwięku, co poprawia użyteczność przy nagrywaniu mowy, podsłuchu akustycznym, interkomach i prostych systemach audio.
Karta techniczna
AVT1760
AVT1760 to miniaturowy przedwzmacniacz mikrofonowy mono z układem MAX9814, automatyczną regulacją wzmocnienia i stabilizacją 3,3 V dla toru mikrofonowego.
| Kod projektu | AVT1760 |
|---|---|
| Wersja | A – płytka drukowana PCB |
| Typ układu | przedwzmacniacz mikrofonowy mono |
| Układ scalony | MAX9814 |
| Funkcja układu | 3-stopniowy przedwzmacniacz, AGC i niskoszumne źródło zasilania mikrofonu |
| Obsługiwany mikrofon | mikrofon elektretowy 2 V |
| Zasilanie układu | 5…15 V DC, dobrze odfiltrowane |
| Pobór prądu | poniżej 5 mA |
| Automatyczna regulacja | AGC – automatyczne dopasowanie wzmocnienia do poziomu dźwięku |
| Wzmocnienie | 50 dB z R6 lub 60 dB bez R6 |
| Stabilizator | MCP1703-3,3 V |
| Złącza | CON1 – zasilanie i wyjście sygnału, CON2 – mikrofon elektretowy |
| Technologia montażu | SMD 0603, układ MAX9814 3×3 mm |
| Wymiary płytki PCB | 32×11 mm |
Wersja
AVT1760 A – płytka PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1…R6, R8: 3,3 kΩ, SMD 0603
- R3: 10 kΩ, SMD 0603
- C1, C2, C7: 100 nF, SMD 0603
- C3…C6: 1 µF, SMD 0603
- IC1: MCP1703-3,3 V
- IC2: MAX9814
- CON1: goldpin 1×4
- CON2: mikrofon elektretowy 2 V
Notes
Montaż wymaga dużej precyzji, ponieważ elementy RC mają obudowy SMD 0603, a układ MAX9814 ma wymiary tylko 3×3 mm. Do pracy przydatne są cienki grot, topnik, pęseta i kontrola połączeń pod lupą.
Rezystor R6 ustala maksymalne wzmocnienie toru na 50 dB. Bez tego elementu można uzyskać wzmocnienie 60 dB, ale większe wzmocnienie wymaga szczególnie starannego prowadzenia masy i dobrze odfiltrowanego zasilania.
Złącze CON1 udostępnia wyjście sygnału oraz wejście zasilania. Do złącza CON2 należy podłączyć mikrofon elektretowy 2 V, zwracając uwagę na poprawną polaryzację wyprowadzeń mikrofonu.
Uwaga: przed uruchomieniem sprawdź pod lupą montaż układu MAX9814, brak zwarć między wyprowadzeniami, polaryzację mikrofonu elektretowego, poprawność stabilizatora MCP1703 oraz jakość filtracji zasilania 5…15 V DC.
Najczęściej zadawane pytania
AVT1760 A zawiera wyłącznie płytkę PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu.
Układ jest przeznaczony do współpracy z mikrofonem elektretowym zasilanym napięciem 2 V. Mikrofon podłącza się do złącza CON2 zgodnie z opisem wyprowadzeń.
AGC automatycznie dopasowuje wzmocnienie do poziomu dźwięku. Dzięki temu cichsze sygnały mogą być lepiej słyszalne, a głośniejsze nie przesterowują toru tak łatwo jak w prostych przedwzmacniaczach bez regulacji.
Maksymalne wzmocnienie wynosi 50 dB po zamontowaniu R6 albo 60 dB bez tego rezystora. Większe wzmocnienie wymaga starannego montażu i dobrze odfiltrowanego zasilania.
Tak, pobór prądu jest mniejszy niż 5 mA, a zasilanie 5…15 V DC pozwala zastosować układ w małych urządzeniach przenośnych, rejestratorach, interkomach lub modułach audio.
Płytka jest bardzo mała, elementy RC mają obudowy SMD 0603, a układ MAX9814 ma wymiary tylko 3×3 mm. Warto lutować z topnikiem i sprawdzić wszystkie połączenia pod lupą.
