Przedwzmacniacz lampowy stereo na ECC88 - PCB do projektu AVT 2729
- Przedwzmacniacz lampowy stereo AVT2729 na dwóch lampach ECC88 lub odpowiednikach, z regulacją głośności oraz zasilaniem żarzenia i napięciem anodowym z transformatora sieciowego. Wersja A to płytki PCB do samodzielnego skompletowania elementów.
Przedwzmacniacz lampowy stereo na ECC88 – płytki PCB AVT2729
Płytki drukowane do budowy lampowego przedwzmacniacza stereo z dwiema lampami ECC88 lub odpowiednikami, oddzielnym zasilaczem i regulacją głośności.
Lampowy charakter brzmienia w torze stereo
AVT2729 pozwala zbudować stereofoniczny przedwzmacniacz lampowy, który można włączyć przed tranzystorową końcówką mocy albo wykorzystać jako osobny stopień w domowym systemie audio. Układ daje możliwość wejścia w technikę lampową bez budowania pełnego wzmacniacza lampowego od podstaw.
Tor audio opiera się na dwóch podwójnych triodach ECC88 lub odpowiednikach. W każdym kanale pracuje jedna lampa, a jej dwie triody są połączone równolegle w układzie ze wspólną katodą. Taka konfiguracja daje prostą konstrukcję, wysoką impedancję wejściową i charakterystyczne, łagodniejsze brzmienie układów lampowych.
Karta techniczna
AVT2729
AVT2729 to lampowy przedwzmacniacz stereo z oddzielną płytką lampową, płytką zasilacza, regulacją głośności oraz zasilaniem żarzenia i napięciem anodowym.
| Kod projektu | AVT2729 |
|---|---|
| Wersja | A – płytki drukowane PCB |
| Typ układu | przedwzmacniacz lampowy stereo |
| Układ toru audio | wspólna katoda, równoległe triody w każdym kanale |
| Lampy podstawowe | 2× ECC88, po jednej lampie na kanał |
| Możliwe odpowiedniki lamp | E88CC, 6DJ8, 6922, 6N23P |
| Liczba kanałów | stereo / 2 kanały |
| Regulacja głośności | potencjometr stereo P1 2×47 kΩ/B |
| Opcjonalna regulacja balansu | P2 2×47 kΩ/A zamiast R13 i R13A |
| Żarzenie lamp | 6,3 V / 1 A |
| Zasilanie anodowe transformatora | 130…200 V / 0,05 A |
| Typowy transformator | sieciowy 6,3 V / 1 A oraz 130…200 V / 0,05 A, np. TS30/9 |
| Docelowe napięcie na anodach | około 80…100 V po redukcji w filtrze zasilacza |
| Prąd anodowy | około 3…6 mA na jedną triodę |
| Obudowa modelowa | Z2A lub podobna, z otworami wentylacyjnymi |
| Wymiary płytki zasilacza | 130×84 mm |
| Wymiary płytki lampowej | kształt litery L, wymiary maksymalne 100×125 mm |
Wersja
AVT2729 A – płytki PCB. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- R1: 1…5 kΩ / 5 W, dobierany
- R2: 150…250 kΩ / 0,5 W
- R3, R3A: 1…5 kΩ / 1 W
- R4, R4A: 100 kΩ
- R5, R5A: 47 kΩ
- R6, R7, R6A, R7A: 1 kΩ
- R8, R10, R8A, R10A: 100 Ω
- R9, R11, R9A, R11A: 600…800 Ω
- R12, R12A: 10…20 kΩ / 0,5 W
- R13, R13A: 15…30 kΩ
- R14: ułamek oma…1–2 Ω / 2 W lub dioda 1 A, dobierana
- R15, R16: 50…100 Ω
- R17: około 500 Ω
- P1: potencjometr stereo 2×47 kΩ/B, logarytmiczny
- P2: potencjometr stereo 2×47 kΩ/A, liniowy, opcjonalnie zamiast R13 i R13A
- C1, C4, C4A: 100 nF / 400 V
- C2: 100 µF / 400 V
- C3: 220 µF / 400 V
- C5, C5A, C6, C6A: 47 µF / 400 V
- C7, C7A, C8, C8A: 220…470 nF / 400 V
- C9, C10: 4700 µF / 16 V
- C11: 100 nF ceramiczny
- L1, L2: ECC88 lub odpowiednik
- M1: mostek prostowniczy 600 V / 1,5 A
- M2: mostek prostowniczy 600 V / 4…6 A
- D1: dioda LED czerwona
- Złącza ARK2: 4 szt.
- Złącza ARK3: 2 szt.
- Obudowa Z2A
- Wyłącznik 1 A / 250 V
- Bezpiecznik topikowy 230 V / 200…400 mA
- Podstawki pod lampy typu noval, do druku: 2 szt.
- Transformator sieciowy: 6,3 V / 1 A oraz 130…200 V / 0,05 A, np. TS30/9
Notes

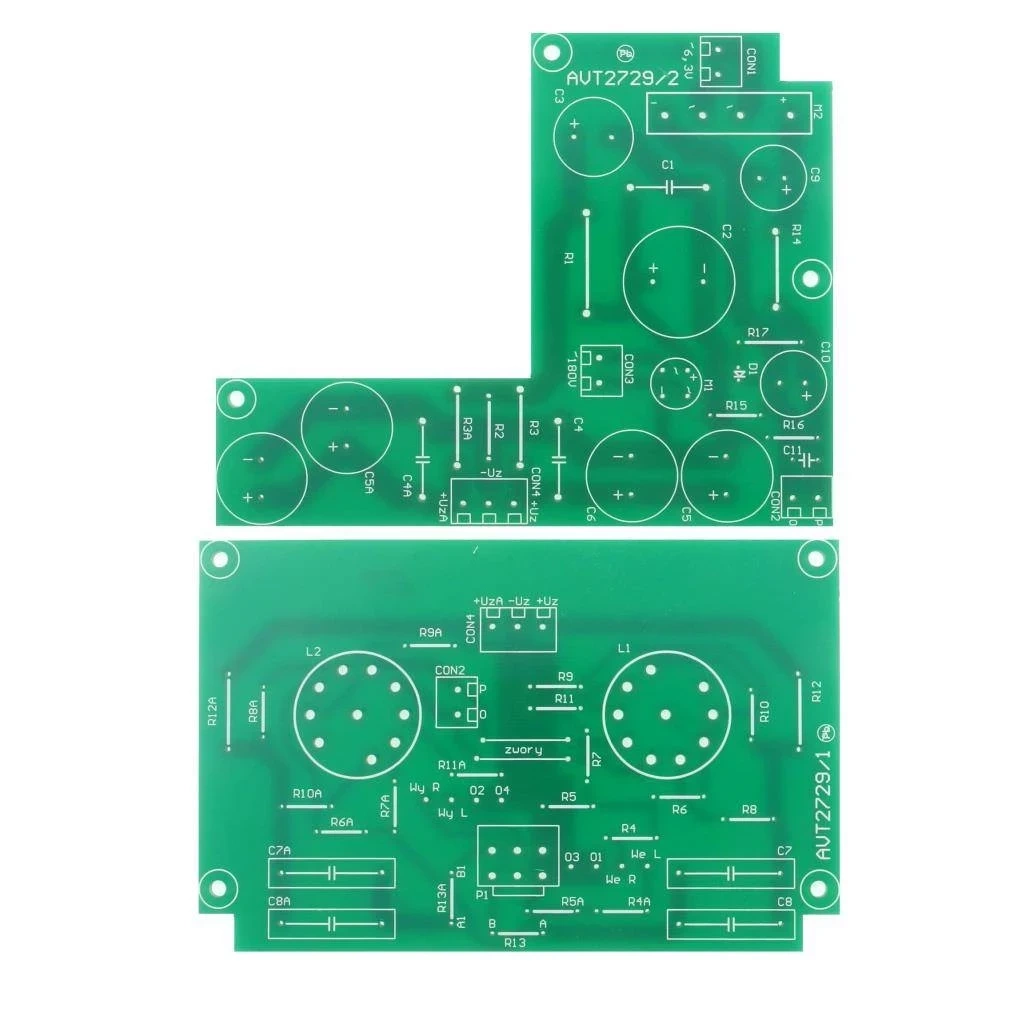

Projekt składa się z dwóch płytek: płytki zasilacza oraz płytki lampowej. Taki podział ułatwia montaż lamp w górnej części obudowy i pozostawienie transformatora oraz elementów zasilacza w dolnej części konstrukcji.
Wejścia i wyjścia audio najlepiej prowadzić przewodami ekranowanymi. Prawidłowe prowadzenie masy, oddalenie przewodów sygnałowych od transformatora oraz dobra wentylacja obudowy mają duży wpływ na poziom przydźwięku i komfort użytkowania.
Prawidłowe uruchomienie wymaga kontroli napięcia żarzenia 6,3 V oraz napięć anodowych po rozgrzaniu lamp. Dla lamp ECC88 napięcie na katodzie powinno umożliwiać ustawienie prądu anodowego w bezpiecznym zakresie około 3…6 mA na jedną triodę.
Uwaga: w układzie występuje napięcie sieciowe 230 VAC groźne dla życia.
Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia.
Dodatkowo w zasilaczu występuje wysokie napięcie anodowe. Wszelkie pomiary, regulacje i zmiany połączeń wykonuj wyłącznie przy wyłączonym zasilaniu i po rozładowaniu kondensatorów wysokonapięciowych.
Najczęściej zadawane pytania
AVT2729 A zawiera płytki PCB. Do uruchomienia projektu trzeba samodzielnie skompletować elementy z wykazu, w tym lampy, transformator, podstawki, złącza i elementy zasilacza.
Podstawowym wyborem są lampy ECC88. Można zastosować także odpowiedniki, takie jak E88CC, 6DJ8, 6922 lub 6N23P. Do wersji stereo potrzebne są dwie lampy, po jednej na kanał.
Jedna płytka obsługuje zasilacz, a druga tor lampowy. Taki układ ułatwia wyprowadzenie lamp ponad obudowę, ogranicza prowadzenie długich połączeń zasilających i pozwala lepiej rozplanować wnętrze urządzenia.
Tak. Sygnały audio wejściowe i wyjściowe warto prowadzić przewodami ekranowanymi, aby ograniczyć przydźwięk i zakłócenia zbierane z transformatora oraz przewodów zasilania.
Najpierw należy sprawdzić napięcie żarzenia 6,3 V. Następnie, po podłączeniu zasilania anodowego i rozgrzaniu lamp, trzeba skontrolować napięcia na anodach, katodach oraz kondensatorach zasilacza.
Nie jest to dobry pierwszy projekt do uruchamiania bez doświadczenia. W układzie występuje napięcie sieciowe i wysokie napięcie anodowe, dlatego montaż oraz pomiary wymagają wiedzy, ostrożności i przestrzegania zasad bezpieczeństwa.
