- Detektor przepływu prądu wykrywa prąd AC/DC w przewodzie, nie wymaga zasilania i daje optoizolowane wyjście. AVT5928 B to KIT DIY z płytką PCB i elementami do lutowania.
Czujnik prądu z transoptorem PC814 bez osobnego zasilania w torze pomiarowym - KIT DIY AVT5928
Zestaw elementów do wykonania detektora przepływu prądu AC/DC z optoizolowanym wyjściem fototranzystorowym.
KIT prostego detektora prądu bez czujnika Halla
AVT5928 B pozwala zbudować prosty detektor przepływu prądu w przewodzie. Układ nie jest precyzyjnym miernikiem prądu, ale daje informację, czy przez nadzorowany obwód płynie prąd większy od progu detekcji.
Tor pomiarowy tworzą diody P600 oraz diody wejściowe transoptora PC814. Dzięki antyrównoległemu połączeniu diod w transoptorze wykrywany może być prąd stały i przemienny, niezależnie od kierunku. Wersja B obejmuje płytkę PCB oraz podzespoły przewidziane do zlutowania detektora przepływu prądu.
Karta techniczna
AVT5928

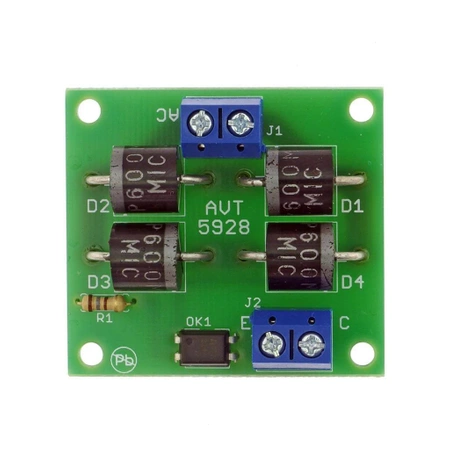

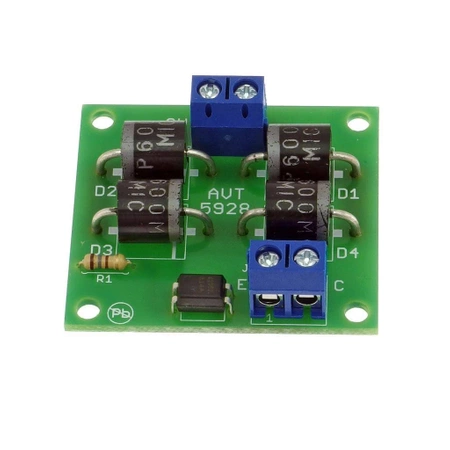

KIT detektora przepływu prądu AC/DC z czterema diodami P600, rezystorem ograniczającym i transoptorem PC814.
| Kod projektu | AVT5928 |
|---|---|
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Typ układu | detektor przepływu prądu w przewodzie |
| Rodzaj wykrywanego prądu | AC i DC |
| Minimalny prąd detekcji | około 50 mA |
| Maksymalny prąd toru pomiarowego | około 6 A |
| Spadek napięcia w torze pomiarowym | około 1,5 V lub więcej, zależnie od prądu i temperatury |
| Izolacja galwaniczna | transoptor PC814 |
| Wyjście | fototranzystor transoptora, kolektor i emiter na J2 |
| Zasilanie toru pomiarowego | nie wymaga osobnego zasilania |
| Wymiary płytki PCB | 42×38 mm |
Wersja
AVT5928 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB oraz podzespoły przewidziane do zlutowania detektora przepływu prądu.
Notes
Układ zmontowany poprawnie ze sprawnych elementów nie wymaga uruchamiania ani regulacji.
Przewód nadzorowanego obwodu trzeba przeciąć i włączyć w szereg przez zaciski J1. Detektor nie obejmuje przewodu jak przekładnik, tylko przewodzi prąd przez elementy na płytce.
Przy prądzie przemiennym na wyjściu mogą pojawiać się krótkie impulsy związane z przejściem prądu przez zero. Układ odbiorczy powinien być przygotowany na taki przebieg.
Montaż najlepiej rozpocząć od rezystora R1 i diod P600, następnie wlutować transoptor PC814 oraz złącza śrubowe.
Uwaga: w układzie może występować napięcie sieciowe 230 VAC groźne dla życia, jeżeli detektor zostanie włączony w taki obwód. Nieprawidłowy montaż lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Przed podłączeniem do sieci wymagane są odpowiednie kwalifikacje, obudowa, izolacja, bezpiecznik i przewody dobrane do prądu obciążenia.
Najczęściej zadawane pytania
AVT5928 B to KIT DIY z płytką PCB i elementami do lutowania detektora przepływu prądu AC/DC.
Do wykrywania obecności prądu w przewodzie i przekazywania tej informacji do wejścia cyfrowego, mikrokontrolera lub prostego układu monitorującego.
Nie. Układ nie zawiera mikrokontrolera i działa sprzętowo.
Nie. To detektor obecności przepływu prądu, a nie precyzyjny miernik natężenia.
Tak. Układ wykrywa prąd stały i przemienny, a polaryzacja prądu stałego w torze pomiarowym jest obojętna.
