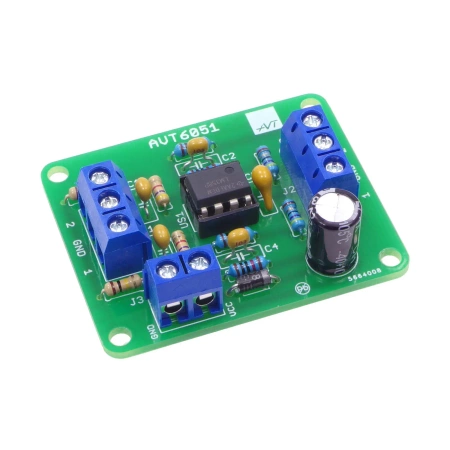

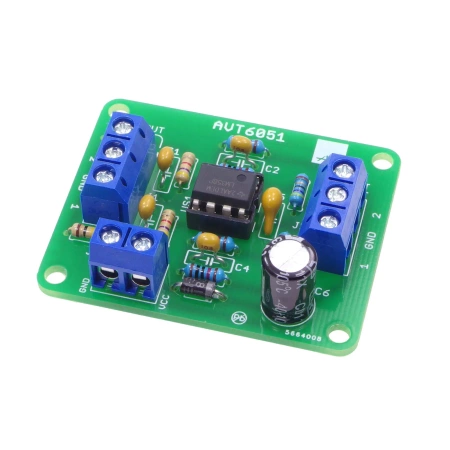

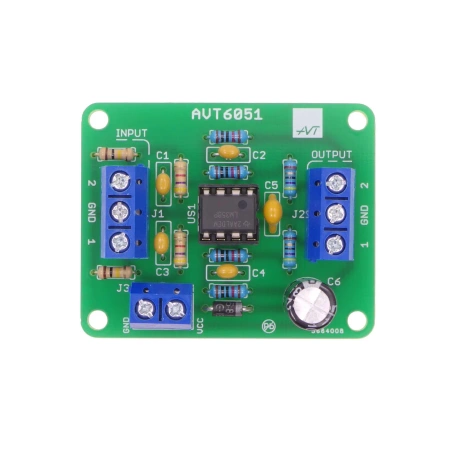

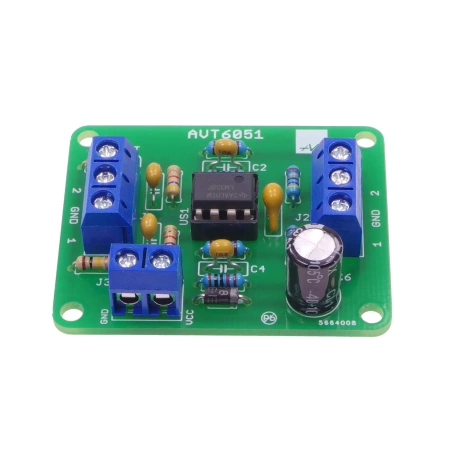

Podwójny konwerter napięcia z 0-5V na 0-10V - KIT AVT 6051

Do pobrania:

Dokumentacja

Pomimo wszechobecnej cyfryzacji, w systemach przemysłowych wciąż są obecne analogowe metody transmisji. Jedną z nich jest standard 0...5 V, stosowany również w urządzeniach z mikrokontrolerami. Co zrobić w sytuacji, gdy wejście naszego sterownika używa typowego standardu 0...10 V? Zastosować niniejszy moduł!

Analogowe sposoby transmisji w systemach przemysłowych nie trafiły do lamusa. Nadal mają zastosowanie tam, gdzie liczy się szybkość, zaś niekoniecznie wysoka dokładność. W przypadku pętli prądowej do zalet dołącza również odporność na zakłócenia. Łatwo o zamienniki czujników – nie trzeba przejmować się ich adresowaniem, wystarczy zachować zgodność poziomów napięć. Ano właśnie...

Powszechniejszy standard obejmuje zakres napięć z przedziału 0...10 V. Jednak w handlu jest dostępna również całkiem spora gama urządzeń z wyjściami pracującymi w standardzie 0...5 V. Jeżeli dotychczasowy system używał czujnika 0...10 V, zaś teraz trzeba (z różnych względów) w jego miejsce zastosować taki, który pracuje w zakresie 0...5 V, to rozwiązania są dwa: przeprogramować PLC i pogodzić się z pracą w połowie dopuszczalnego zakresu – lub między wyjście nowego czujnika a wejście PLC włączyć ten prosty układ.

Wybrane parametry:

• konwersja nieujemnego napięcia stałego w przedziale 0...5 V na napięcie stałe 0...10 V
• rezystancja wejściowa 100 kΩ, wyjściowa ok. 50 Ω
• zasilanie napięciem stałym (standardowo 15 V, maksymalnie 32 V)
• pobór prądu do 10 mA
• wymiary płytki: 50x40 mm

Projekt AVT 6051 EP 08/24
