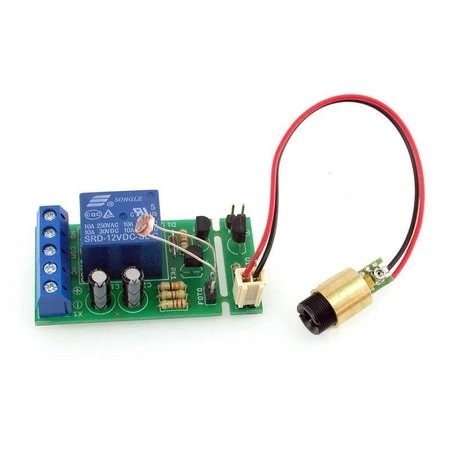

Optyczna bariera laserowa - nadajnik i odbiornik przekaźnikowy - zlutowany KIT AVT 1510
- Wykrywaj przerwanie wiązki laserowej na odległość do kilkudziesięciu metrów. Wersja C to zlutowany układ AVT1510 z nadajnikiem i odbiornikiem do montażu w docelowej aplikacji.
Optyczna bariera laserowa - nadajnik i odbiornik przekaźnikowy - zlutowany AVT1510
Zlutowany układ bariery laserowej do wykrywania przerwania wiązki światła między nadajnikiem i odbiornikiem.
Zlutowana bariera laserowa do montażu w docelowej aplikacji
AVT1510 C to zlutowany układ optycznej bariery laserowej z nadajnikiem i odbiornikiem. Nadajnik kieruje wiązkę lasera na fotorezystor, a przerwanie światła powoduje zmianę stanu odbiornika i załączenie przekaźnika.
Bariera osiąga zasięg do kilkudziesięciu metrów i sprawdza się przy punktowej detekcji przejścia, przesunięcia elementu lub naruszenia toru optycznego. Wersja C wymaga podłączenia zasilania nadajnika i odbiornika, ustawienia wiązki na fotorezystor oraz mechanicznego montażu w docelowym miejscu.
Karta techniczna
AVT1510
Zlutowana optyczna bariera laserowa z nadajnikiem na module laserowym, odbiornikiem z fotorezystorem i wyjściem przekaźnikowym.
| Wersja | C – zlutowany układ |
| Funkcja | wykrywanie przerwania wiązki laserowej |
| Zasięg | do kilkudziesięciu metrów |
| Nadajnik | moduł laserowy zasilany ze źródła prądowego LM317L |
| Odbiornik | fotorezystor i układ tranzystorowy |
| Element wykonawczy | przekaźnik |
| Obciążalność styków | 10 A |
| Zasilanie nadajnika | 5–25 VDC |
| Zasilanie odbiornika | 12 VDC |
| Płytki PCB | 27×44 mm i 8×27 mm |
Wersja
AVT1510 C – zlutowany układ. Wersja zawiera zmontowany nadajnik i odbiornik optycznej bariery laserowej. Wymaga podłączenia zasilania 5–25 VDC dla nadajnika i 12 VDC dla odbiornika, ustawienia wiązki lasera na fotorezystor oraz montażu w docelowej aplikacji.
Notes
Odbiornik reaguje na oświetlenie fotorezystora. Po przerwaniu wiązki oporność fotorezystora wzrasta, tranzystor T1 przestaje przewodzić, T2 zostaje włączony, a przekaźnik zwiera styki.
Zasięg do kilkudziesięciu metrów wymaga starannego ustawienia nadajnika i odbiornika naprzeciw siebie. Płytka zasilacza modułu laserowego może być oddalona od płytki odbiornika, co ułatwia mechaniczne rozmieszczenie części bariery.
Wersja C nie jest kompletnym urządzeniem w obudowie. Należy zapewnić stabilne mocowanie elementów, ochronę przed przypadkowym przestawieniem wiązki oraz zabezpieczenie przewodów i zasilania.
Uwaga: Światło lasera jest niebezpieczne dla oczu. Podczas ustawiania, uruchamiania i testowania bariery nie wolno patrzeć bezpośrednio w źródło światła laserowego.
Najczęściej zadawane pytania
AVT1510 C to zlutowany układ optycznej bariery laserowej z nadajnikiem i odbiornikiem. Wymaga podłączenia zasilania, ustawienia wiązki lasera na fotorezystor oraz montażu w docelowej aplikacji.
Nie. To zlutowany układ nadajnika i odbiornika. Trzeba go zasilić, zamocować, ustawić tor optyczny i zabezpieczyć mechanicznie w miejscu pracy.
Zasięg wynosi do kilkudziesięciu metrów, przy prawidłowym ustawieniu nadajnika i odbiornika oraz właściwym skierowaniu wiązki lasera na fotorezystor.
Tak. Światło lasera jest niebezpieczne dla oczu, dlatego nie wolno patrzeć bezpośrednio w wiązkę ani w źródło światła laserowego.
