Mikroskop cyfrowy 5" Full HD ADSM301 ANDONSTAR

Mikroskop cyfrowy 5" ADSM301 ANDONSTAR – precyzyjna inspekcja elektroniki w jakości Full HD

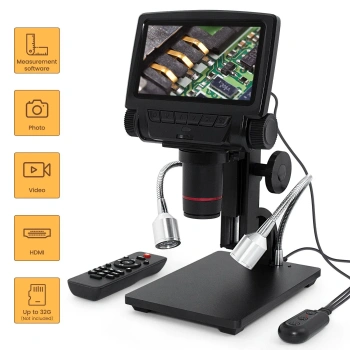

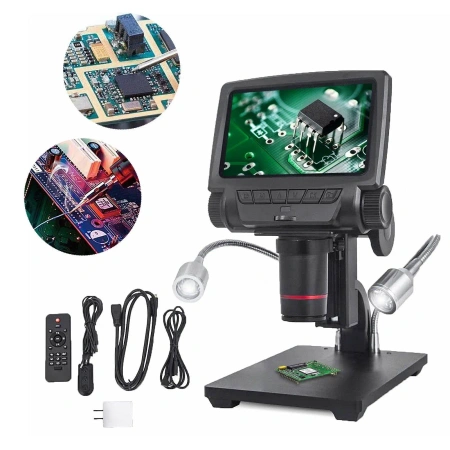

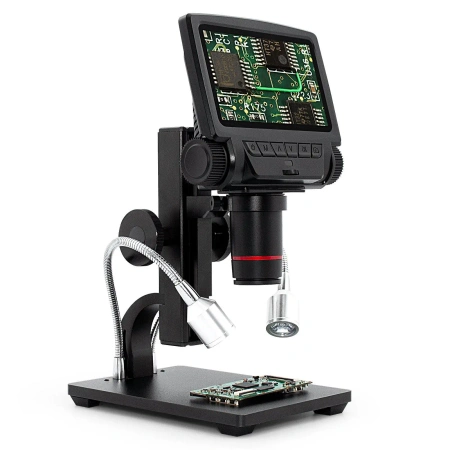

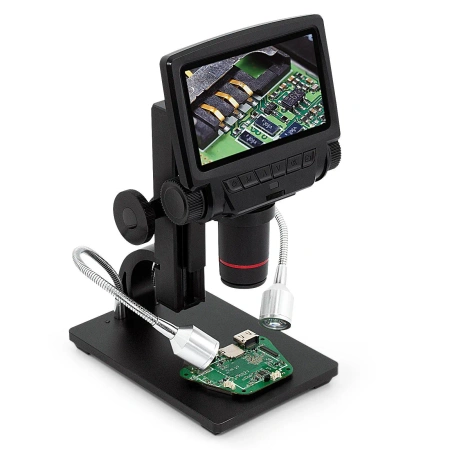

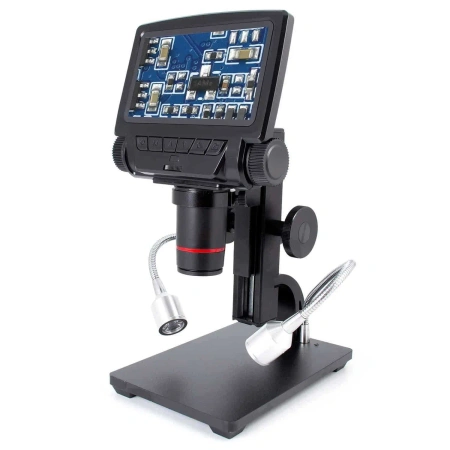

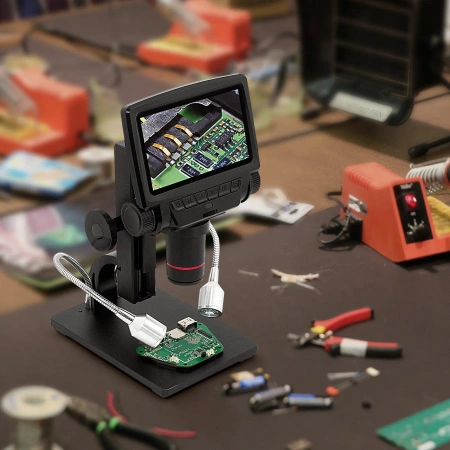

Mikroskop cyfrowy Andonstar ADSM301 to kompaktowe i bardzo praktyczne narzędzie do serwisowania elektroniki, lutowania elementów SMD, kontroli płytek PCB oraz precyzyjnych prac technicznych. Urządzenie łączy funkcjonalność mikroskopu warsztatowego z wygodą cyfrowego podglądu obrazu na wbudowanym ekranie.

Sercem mikroskopu jest sensor obrazu 3 MP HD, który generuje wyraźny obraz w rozdzielczości Full HD 1080P przez HDMI. Dzięki temu nawet bardzo drobne elementy elektroniczne – takie jak rezystory SMD, pady lutownicze czy ścieżki PCB – są dobrze widoczne i łatwe do analizy.

Wbudowany 5-calowy ekran LCD umożliwia wygodną obserwację bez konieczności korzystania z komputera. Jednocześnie mikroskop można podłączyć do zewnętrznego monitora przez HDMI, co znacząco zwiększa komfort pracy przy długotrwałych zadaniach serwisowych.

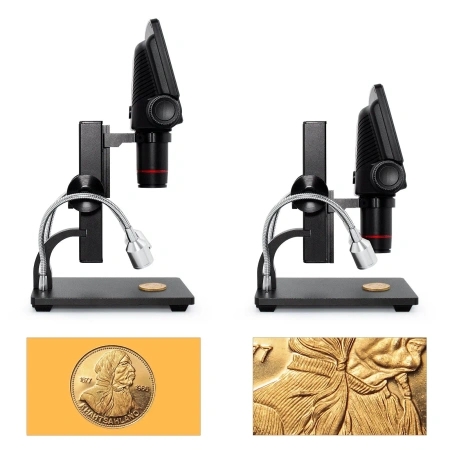

Mikroskop oferuje powiększenie do 260×, dzięki czemu pozwala obserwować detale niewidoczne gołym okiem. Jest to szczególnie przydatne podczas:

• lutowania i montażu elementów SMD i THT
• diagnostyki usterek elektroniki
• kontroli jakości PCB
• napraw telefonów i urządzeń mobilnych

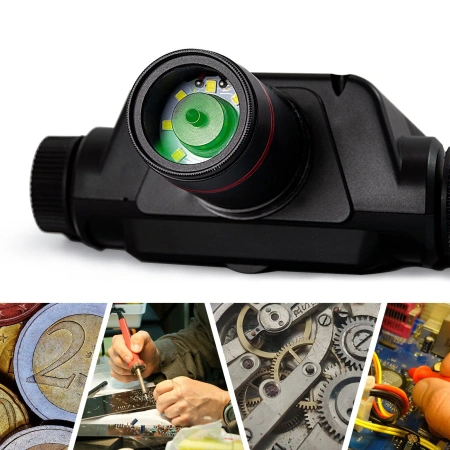

• prac zegarmistrzowskich i mechanicznych

Urządzenie posiada również możliwość zapisywania zdjęć oraz nagrywania filmów, co ułatwia dokumentowanie napraw, analizę błędów produkcyjnych lub przygotowywanie materiałów szkoleniowych.

Dużą zaletą mikroskopu jest duża odległość robocza (5–15 cm). Pozwala to swobodnie operować lutownicą, pincetą czy narzędziami serwisowymi bez ryzyka uderzenia w obiektyw.

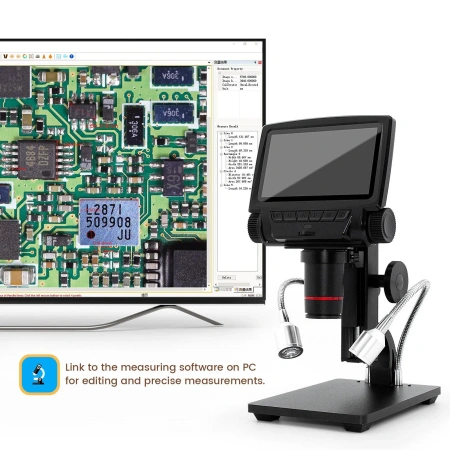

Dodatkowo mikroskop współpracuje z komputerem PC i oprogramowaniem pomiarowym, dzięki czemu możliwe jest dokładne mierzenie elementów, odległości oraz wymiarów na obrazie mikroskopowym.

Specyfikacja techniczna

• Model: Andonstar ADSM301
• Typ urządzenia: mikroskop cyfrowy warsztatowy / mikroskop do elektroniki
• Sensor obrazu: 3 MP HD
• Ekran: 5 cali LCD
• Wyjście wideo:
• HDMI – 1080P
• PC – 720P
• Format wideo: MOV
• Maksymalne powiększenie: do 260× (przy monitorze HDMI 22")
• Rozdzielczość zdjęć: do 12 MP
• Format zdjęć: JPEG
• Zakres ostrości: 5 – 15 cm
• Interfejs wideo: HDMI / AV
• Zapis danych: karta micro-SD do 32 GB
• Obsługa komputera: Windows XP / 7 / 8 / 10
• Zasilanie: 5 V DC
• Wymiary opakowania: 28 × 21,5 × 18 cm

Praktyczne wskazówki pracy z mikroskopem

Ustawienie odpowiedniej odległości roboczej
Najbardziej komfortowa praca przy lutowaniu elementów SMD odbywa się przy odległości około 10 cm od obiektywu. Zapewnia to dobre pole widzenia oraz miejsce na narzędzia.

Podłączenie mikroskopu do monitora
Jeśli pracujesz przy mikroskopie dłużej, warto podłączyć urządzenie przez HDMI do monitora 24–27 cali. Większy obraz znacząco zmniejsza zmęczenie oczu.

Stabilność obrazu
Podczas pracy precyzyjnej warto ustawić mikroskop na solidnym, ciężkim blacie roboczym, aby uniknąć mikrodrgań obrazu.

Wykorzystanie funkcji nagrywania
Nagrywanie wideo pozwala analizować proces lutowania lub dokumentować przebieg naprawy, co bywa pomocne w serwisie elektroniki.

Trochę teorii

Współczesne układy elektroniczne są coraz bardziej miniaturowe. W technologii SMD (Surface Mount Device) elementy mogą mieć rozmiary rzędu 0,6 mm × 0,3 mm (obudowa 0201) lub nawet mniejsze.

Przy takich wymiarach gołym okiem trudno ocenić:

• jakość połączenia lutowniczego
• ewentualne zwarcia między padami
• mikropęknięcia ścieżek PCB
• poprawność ustawienia elementu

Mikroskop cyfrowy do elektroniki umożliwia powiększenie obrazu nawet kilkaset razy, dzięki czemu technik może dokładnie obserwować proces lutowania oraz ocenić stan elementów elektronicznych.

W wielu warsztatach mikroskopy cyfrowe są obecnie podstawowym wyposażeniem stanowiska lutowniczego, ponieważ znacząco zwiększają precyzję pracy i zmniejszają ryzyko błędów montażowych.
