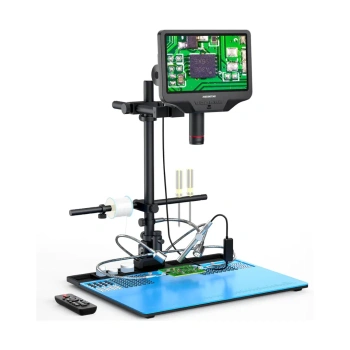

Mikroskop cyfrowy 10" HDMI z dużą podstawą roboczą i endoskopem, AD409Max-ES ANDONSTAR

Profesjonalny, cyfrowy mikroskop HDMI Andonstar AD409 Max-ES z endoskopem – baza lutownicza z dużym ekranem 10" HDMI

Andonstar AD409 Max-ES to profesjonalny mikroskop cyfrowy do elektroniki, który łączy funkcję powiększenia obrazu z wygodną stacją roboczą do lutowania i napraw PCB. Urządzenie oferuje duży ekran IPS 10,1 cala, nagrywanie wideo 2160P, wyjście HDMI oraz PC, a także endoskop umożliwiający obserwację elementów z różnych kierunków.

Dzięki powiększonej podstawie roboczej oraz rozbudowanemu zestawowi uchwytów narzędziowych mikroskop pozwala wygodnie pracować z płytkami drukowanymi, elementami SMD czy modułami elektronicznymi. Zestaw szczególnie dobrze sprawdza się podczas precyzyjnego lutowania, diagnostyki elektroniki oraz serwisu urządzeń elektronicznych.

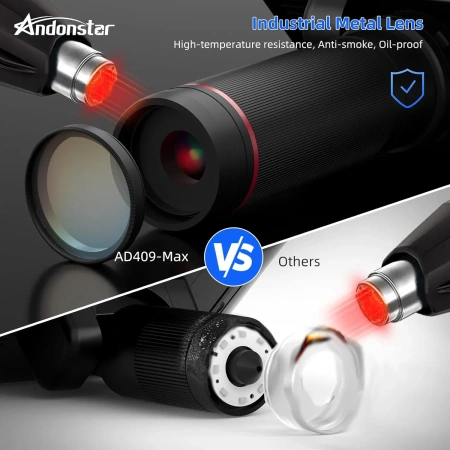

Konstrukcja wykorzystuje metalowy obiektyw z filtrem UV, który ogranicza wpływ dymu lutowniczego, pyłu oraz wysokiej temperatury. Dzięki temu obraz pozostaje wyraźny nawet podczas intensywnej pracy przy lutownicy.

Najważniejsze cechy mikroskopu

• Duży ekran IPS 10,1" – wygodna obserwacja bez konieczności korzystania z okularu
• Nagrywanie wideo w rozdzielczości 2160P oraz wykonywanie zdjęć

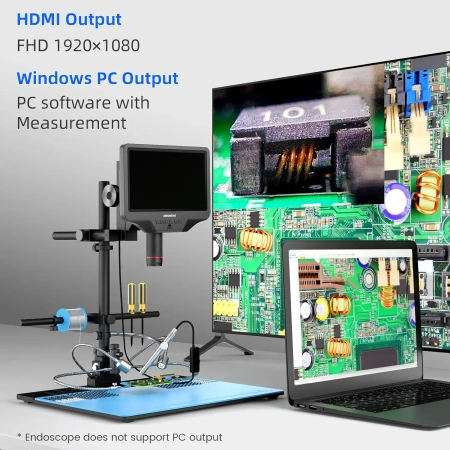

• Wyjście HDMI oraz PC – możliwość pracy z monitorem lub komputerem

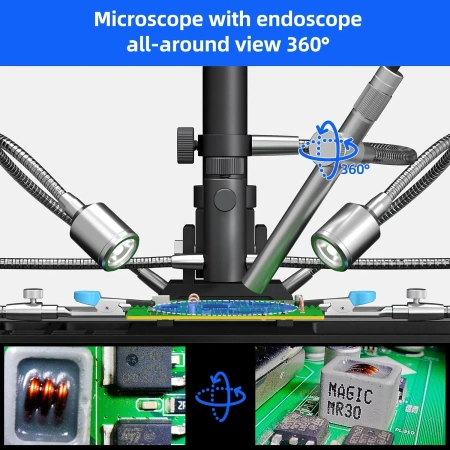

• Endoskop z możliwością obserwacji 360° – podgląd elementów z boków oraz w trudno dostępnych miejscach

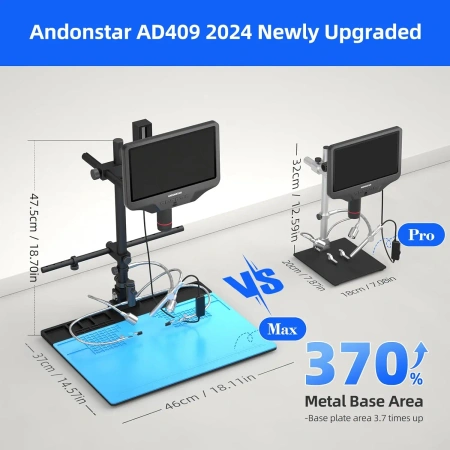

• Duża stacja robocza MAX – powierzchnia robocza zwiększona o około 370% względem standardowych modeli
• Metalowy obiektyw z filtrem UV – ochrona przed dymem lutowniczym i zabrudzeniami

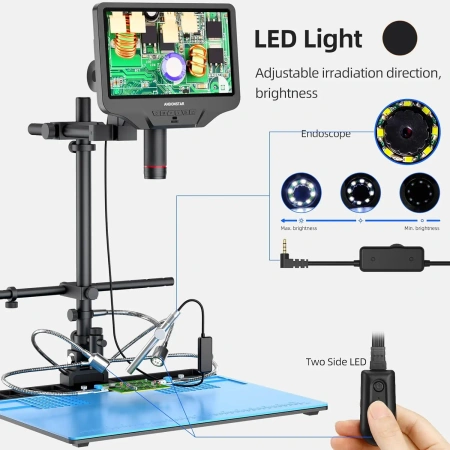

• Regulowane oświetlenie LED – dwa źródła światła z 8 poziomami jasności

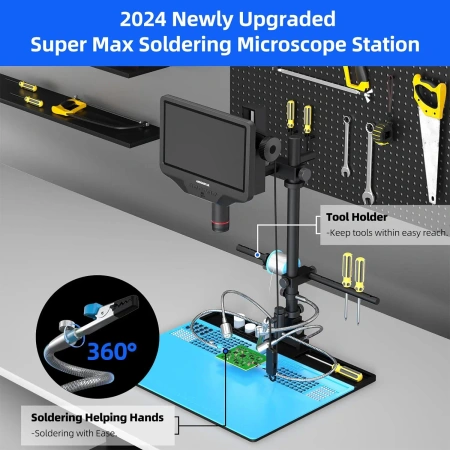

• Uchwyty „Helping Hands” – ruchome ramiona z zaciskami do stabilnego trzymania płytki PCB
• Uchwyt narzędziowy – wygodny dostęp do śrubokrętów i narzędzi serwisowych

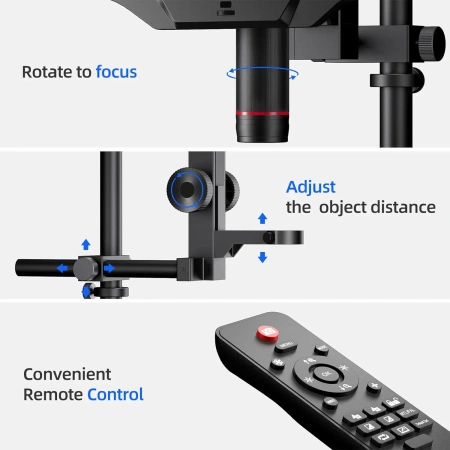

• Pilot bezprzewodowy – sterowanie zoomem, zdjęciami i nagrywaniem z odległości
• Regulacja wysokości i odległości roboczej

Zastosowania mikroskopu cyfrowego

AD409 Max-ES sprawdza się wszędzie tam, gdzie wymagana jest dokładna obserwacja detali elektroniki.

• lutowanie i naprawa elementów SMD
• serwis płyt głównych komputerów
• diagnostyka smartfonów i tabletów
• kontrola jakości lutów i ścieżek PCB
• naprawa zasilaczy impulsowych
• prace laboratoryjne i edukacyjne
• inspekcja elementów mechanicznych

Specyfikacja techniczna

• model: Andonstar AD409 Max-ES w zestawie z endoskopem bocznym (kamera dodatkowa)
• typ urządzenia: mikroskop cyfrowy HDMI do elektroniki
• ekran: IPS 10,1 cala
• rozdzielczość nagrywania wideo: 2160P
• wyjścia sygnału: HDMI / PC / WiFi
• dodatkowa kamera: endoskop z zakresem obserwacji: 360°
• oświetlenie: 2 lampy LED + oświetlenie endoskopowe
• regulacja jasności: 8 poziomów
• sterowanie: pilot bezprzewodowy
• konstrukcja obiektywu: metalowy obiektyw z filtrem UV
• regulacja ostrości: manualna
• regulacja wysokości mikroskopu
• uchwyty Helping Hands - elastyczne ramiona typu gęsia szyja
• uchwyt narzędziowy (np. na cynę, wkrętaki precyzyjne itp.)
• duża podstawa robocza MAX
• wymiary podstawy roboczej: ok. 46 × 37 cm
• wysokość konstrukcji: ok. 47,5 cm
• wymiary opakowania: 52 × 40 × 15,5 cm

Praktyczne wskazówki pracy z mikroskopem

Ustaw odpowiednie oświetlenie. Podczas lutowania najlepiej korzystać z bocznego oświetlenia LED ustawionego pod kątem. Dzięki temu łatwiej zobaczyć kształt lutów oraz ewentualne zwarcia.

Zachowaj odpowiedni dystans roboczy. Jeżeli obraz jest zbyt ciemny lub nieostry, zwiększ odległość obiektywu od płytki PCB, a następnie wyreguluj ostrość pierścieniem obiektywu.

Korzystaj z endoskopu przy dużych układach. Endoskop pozwala zobaczyć boki elementów BGA, złącza lub wnętrze urządzeń, gdzie standardowy mikroskop nie ma dostępu.

Podłącz mikroskop do monitora. Podłączenie przez HDMI do większego ekranu znacząco poprawia komfort pracy przy długim lutowaniu.

Trochę teorii

W nowoczesnej elektronice coraz częściej stosowane są elementy SMD o bardzo małych wymiarach. Odległość między wyprowadzeniami układów scalonych potrafi wynosić zaledwie 0,3–0,5 mm.

Bez powiększenia bardzo trudno ocenić jakość lutów, wykryć zwarcia między pinami lub zauważyć mikropęknięcia ścieżek. Mikroskop cyfrowy do elektroniki pozwala dokładnie kontrolować proces lutowania oraz analizować strukturę lutów.

Dzięki temu można łatwo wykryć takie problemy jak mostki lutownicze, zimne luty czy uszkodzone pady. Duży ekran mikroskopu zmniejsza również zmęczenie oczu i znacząco poprawia precyzję pracy.
