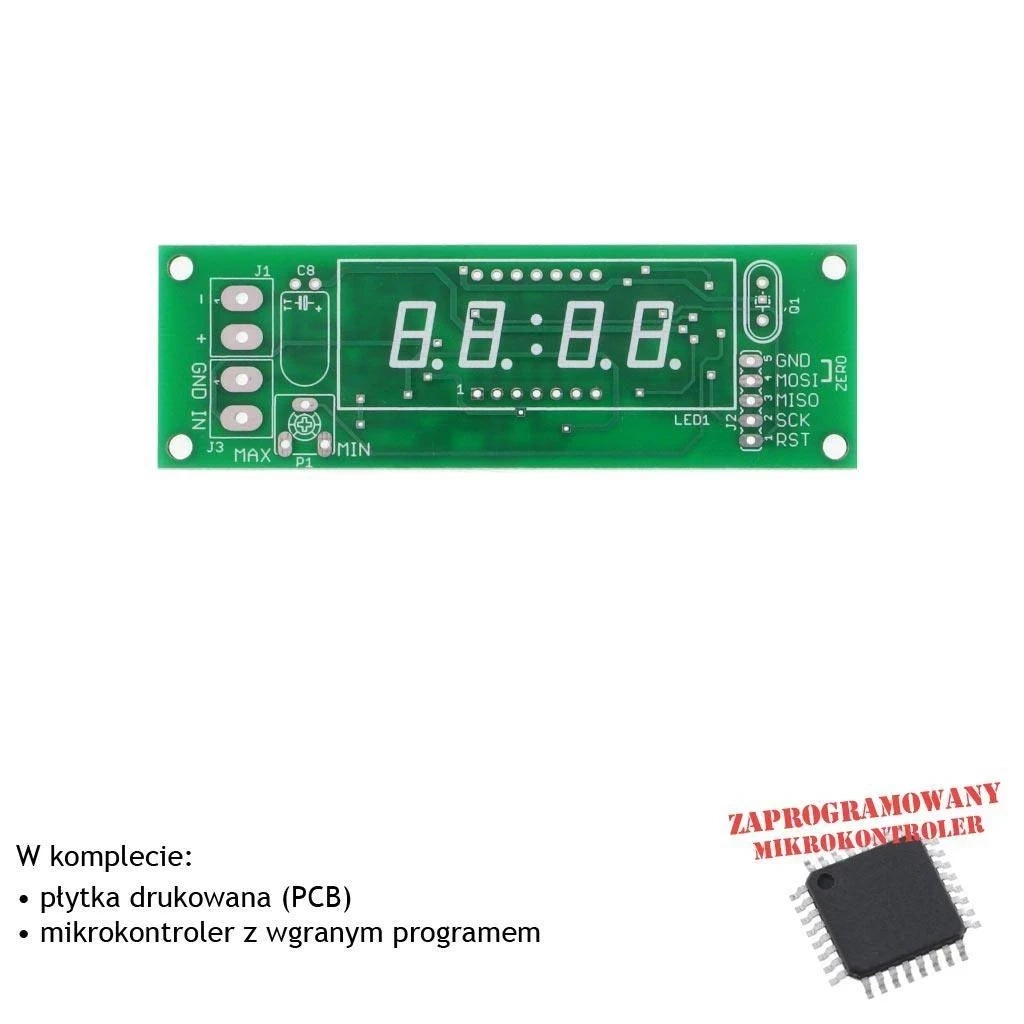

Licznik czasu pracy wyzwalany za pomocą przepływu prądu - PCB i mikroprocesor do projektu AVT 5548

Do pobrania:

Dokumentacja

W „Elektronice Praktycznej” 12/2015 był opublikowany projekt miniaturowego licznika czasu pracy, który można wmontować w nadzorowane urządzenie. Prezentowany projekt jest rozszerzeniem tamtej idei o możliwość odmierzania czasu, gdy pobór prądu przez urządzenie przekroczy ustaloną wartość. Licznik może przydać się np. służbom utrzymania ruchu do planowania remontów maszyn i urządzeń.

Wybrane parametry:

• zasilanie 8…30 VDC, pobór prądu ok. 15 mA
• zapamiętywanie odmierzonego już czasu w chwili wykrycia utraty zasilania
• detekcja prądu o częstotliwości 50 Hz lub 60 Hz
• minimalny próg zadziałania: ok. 70 mA wartości skutecznej
• czas odliczany w jednej z trzech postaci: dni, dni i godziny, godziny i minuty
• sygnalizowanie odliczania poprzez miganie kropką na wyświetlaczu
• zatrzymywanie odliczania po przepełnieniu
• możliwość skasowania zapamiętanego czasu
• wyświetlacz LED 7 segmentowy 0.56'' 14.2mm (4 znaki)
• wymiary płytki 90×29 mm

Projekt AVT 5548 EP 09/16
