Korektor graficzny audio 5-kanałowy equalizer - zlutowany KIT AVT 2490
- Korektor graficzny 5-pasmowy reguluje charakterystykę toru audio w pasmach 100 Hz, 330 Hz, 1 kHz, 3,3 kHz i 10 kHz. AVT2490 C to zlutowany układ do poprawnego podłączenia i integracji w urządzeniu audio.

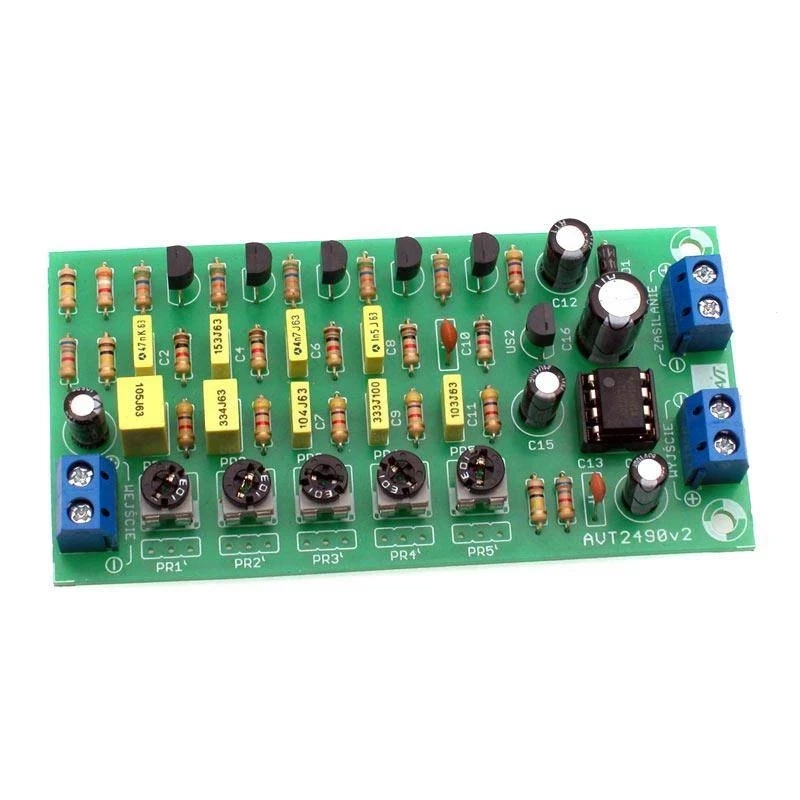

Korektor graficzny audio 5-pasmowy - zlutowany AVT2490
Zlutowany układ 5-pasmowego equalizera do integracji w torze audio, obudowie lub własnym urządzeniu.
Zlutowany moduł korekcji charakterystyki audio
AVT2490 to korektor graficzny do regulacji charakterystyki częstotliwościowej toru audio. Pozwala korygować wpływ pomieszczenia odsłuchowego i kolumn przez regulację pięciu zakresów: 100 Hz, 330 Hz, 1 kHz, 3,3 kHz i 10 kHz.
Moduł może pracować jako część samodzielnego urządzenia albo jako układ do wbudowania w istniejący system audio. Wersja C zawiera zlutowany korektor przeznaczony do poprawnego podłączenia wejścia, wyjścia, zasilania i integracji w obudowie lub urządzeniu.
Karta techniczna
AVT2490
Zlutowany 5-pasmowy korektor graficzny do toru audio z możliwością pracy jako moduł do wbudowania.
| Kod projektu | AVT2490 |
|---|---|
| Wersja | C – zlutowany układ |
| Typ układu | korektor graficzny audio, equalizer 5-pasmowy |
| Pasma regulacji | 100 Hz, 330 Hz, 1 kHz, 3,3 kHz, 10 kHz |
| Zakres regulacji | około ±12 dB |
| Zalecany poziom wejściowy | 100 mV–1 V |
| Możliwe potencjometry | montażowe, obrotowe lub suwakowe |
| Zasilanie | 12 V DC |
| Układ stereo | wymaga dwóch modułów AVT2490 |
| Wymiary płytki PCB | 92×47 mm |
Wersja
AVT2490 C – zlutowany układ. Wersja zawiera zmontowany korektor graficzny audio przeznaczony do poprawnego podłączenia, zasilenia i integracji w urządzeniu lub obudowie.
Notes
Wersja C jest zlutowanym układem elektronicznym, ale nie jest samodzielnym gotowym urządzeniem audio. Wymaga poprawnego podłączenia wejścia, wyjścia, zasilania 12 V DC i mechanicznego montażu w docelowej aplikacji.
Do budowy toru stereofonicznego potrzebne są dwa takie moduły. Jeden moduł AVT2490 obsługuje jeden tor sygnałowy.
Jeżeli potencjometry mają być wyprowadzone poza płytkę, przewody powinny być możliwie krótkie, do kilku centymetrów, ze względu na możliwość zbierania zakłóceń.
Dla optymalnych parametrów szumowych sygnał wejściowy powinien mieć poziom rzędu 100 mV–1 V.
Uwaga: AVT2490 C wymaga zasilania 12 V DC. Zasilanie mniejsze niż 12 V może zakłócić pracę stabilizatora US2 i pogorszyć odporność układu na zakłócenia z linii zasilania.
Najczęściej zadawane pytania
AVT2490 C to zlutowany układ korektora graficznego audio. Wymaga poprawnego podłączenia wejścia, wyjścia, zasilania oraz integracji w urządzeniu lub obudowie.
Do korekcji charakterystyki częstotliwościowej toru audio, jako moduł wbudowany w urządzenie albo element samodzielnie wykonywanego korektora.
Nie. Wersja C jest zlutowanym modułem elektronicznym przeznaczonym do podłączenia i integracji w docelowym torze audio.
Nie. Korektor jest układem analogowym i nie zawiera mikrokontrolera wymagającego programu.
Wymagane jest zasilanie 12 V DC. Stałe napięcie podawane na złącze zasilania nie powinno być mniejsze niż 12 V.
