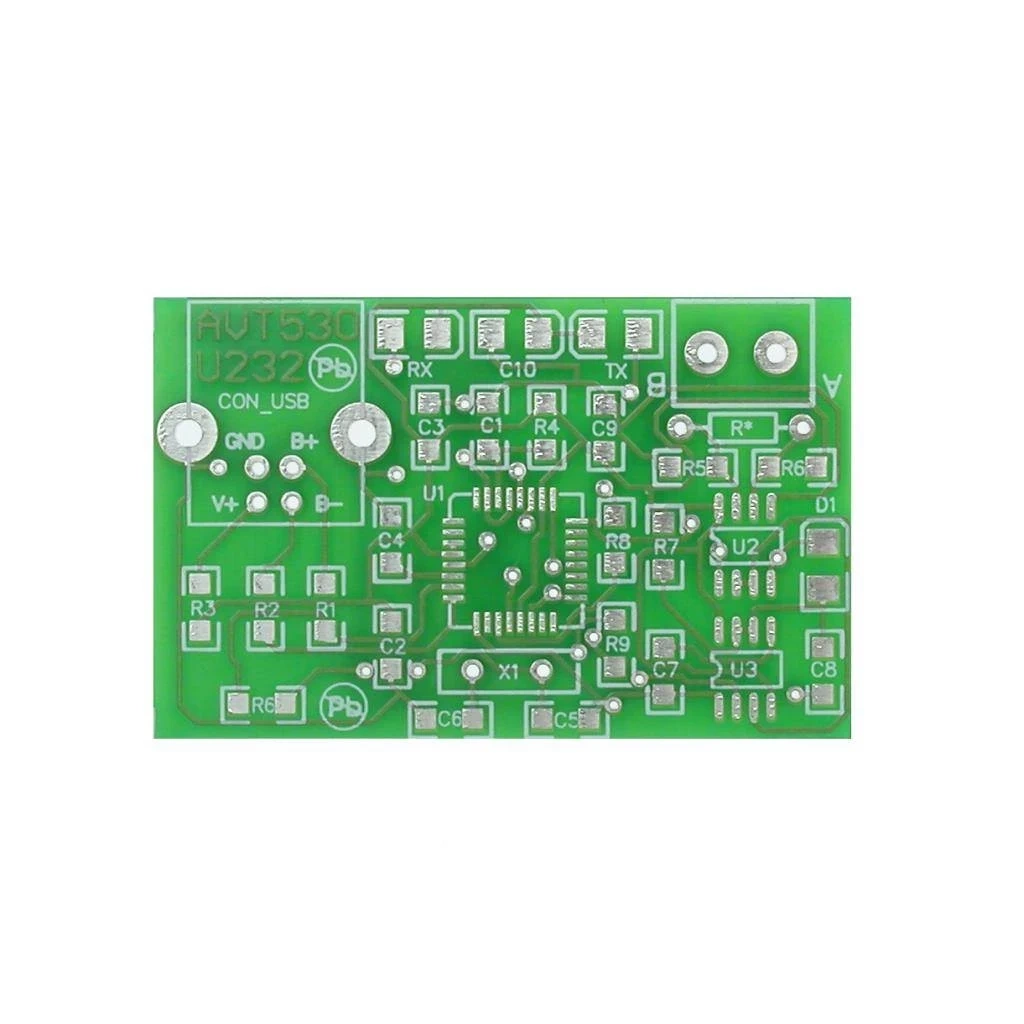

Konwerter USB - RS485 - PCB do projektu AVT 530/USB

PCB - płytka (komplet płytek) drukowanych do projektu

Do pobrania:

Działanie klocków ‘RS485’ opiera się na wymianie danych pomiędzy interfejsami a komputerem z wykorzystaniem magistrali RS485. Do niedawna popularnym i prostym sposobem było wykorzystanie do tego złącza szeregowego RS232. Niestety, Coraz więcej komputerów PC jest tego portu pozbawionych, wszechobecny jest natomiast interfejs USB. I to właśnie ten standard wykorzystano do sterowania prezentowanym ‘klockiem’.

Wybrane parametry:

komunikacja z komputerem w trybie half-duplex
komunikacja pomiędzy modułami w systemie RS485 poprzez wspólną magistralę dwuprzewodową
współpraca z komputerem poprzez interfejs USB
sygnalizacja trybu pracy - diody LED
automatyczny przełącznik trybu pracy
maksymalna długość magistrali 1200 m
zasilanie 5 VDC z portu USB
wymiary płytki 52x33mm

Projekt AVT 533 USB EP 05/08

Dodatkowe uwagi:

Zobacz również AVTMOD03 (Konwerter USB -- RS485) oraz AVTMOD14 (Konwerter USB -- RS485 z separacją galwaniczną)
