Inteligentny przekaźnik dopuszkowy WiFi + BLE Tawoia WF101DSM – ściemniacz oświetlenia

Tawoia WF101DSM to kompaktowy inteligentny przekaźnik dopuszkowy z funkcją ściemniania, przeznaczony do sterowania oświetleniem w instalacjach domowych i systemach smart home. Moduł montuje się bezpośrednio w puszce instalacyjnej za włącznikiem ściennym, dzięki czemu można szybko rozbudować tradycyjną instalację elektryczną o funkcje zdalnego sterowania.

Urządzenie obsługuje sterowanie przez WiFi oraz Bluetooth BLE, co pozwala na integrację z aplikacjami mobilnymi i platformami automatyki domowej. Dzięki temu użytkownik może włączać, wyłączać oraz regulować jasność światła z poziomu smartfona lub klasycznego przełącznika ściennego.

Moduł pracuje w szerokim zakresie napięcia AC 100–240 V / 50–60 Hz, co umożliwia jego stosowanie w większości instalacji elektrycznych. Maksymalne obciążenie wynosi 100 W, co pozwala sterować typowym oświetleniem LED, lampami dekoracyjnymi czy oprawami oświetleniowymi stosowanymi w domu.

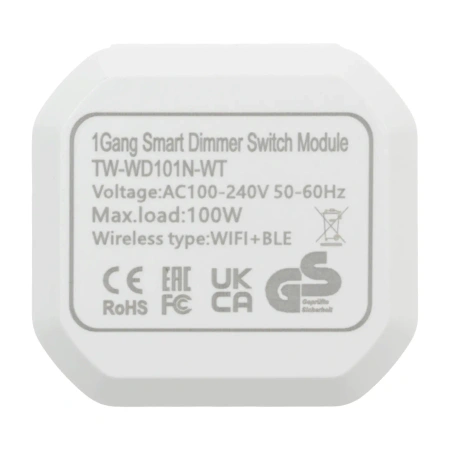

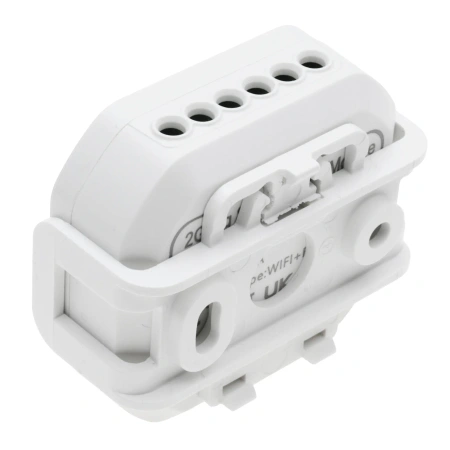

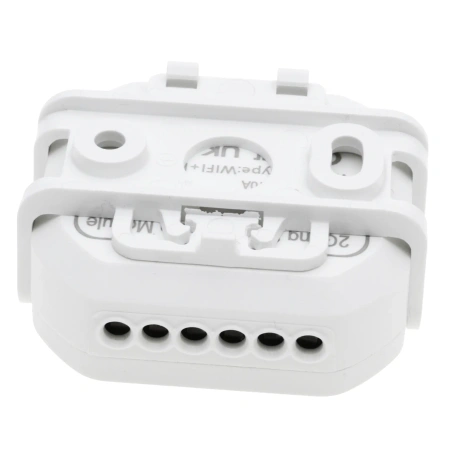

Konstrukcja urządzenia jest bardzo kompaktowa – 49 × 46 × 19 mm – dlatego bez problemu mieści się w standardowej puszce instalacyjnej. Na obudowie znajduje się schemat podłączenia zacisków, który ułatwia prawidłowy montaż.

Zaciski modułu obejmują:

• N – przewód neutralny
• L – zasilanie fazowe
• L1 – wyjście na oświetlenie
• S1 – wejście sterowania z włącznika ściennego

Dzięki temu rozwiązaniu można korzystać zarówno z klasycznego przełącznika, jak i sterowania z aplikacji smart home.

Specyfikacja techniczna

• model: Tawoia WF101DSM
• typ urządzenia: dopuszkowy przekaźnik / ściemniacz oświetlenia
• liczba kanałów: 1
• komunikacja bezprzewodowa: WiFi + Bluetooth BLE
• napięcie zasilania: AC 100–240 V
• częstotliwość pracy: 50–60 Hz
• maksymalne obciążenie: 100 W
• sterowanie: aplikacja mobilna / włącznik ścienny
• zaciski: N, S1, L1, L
• montaż: w puszce instalacyjnej
• wymiary modułu: 49 × 46 × 19 mm
• oznaczenia zgodności: CE, RoHS, FCC, UKCA, EAC

Wskazówki montażowe

1. Używaj kompatybilnych żarówek LED
Do regulacji jasności należy stosować żarówki LED typu dimmable. Standardowe źródła światła LED mogą nie współpracować prawidłowo ze ściemniaczami.

2. Sprawdź głębokość puszki instalacyjnej
Choć moduł jest kompaktowy, najlepsze warunki montażu zapewniają puszki o głębokości 60 mm, które dają miejsce na przewody.

3. Prawidłowe podłączenie przewodów
Przewód fazowy podłączamy do L, wyjście na lampę do L1, neutralny do N, natomiast S1 służy do podłączenia klasycznego włącznika.

4. Stabilna sieć WiFi
W przypadku instalacji w głębokiej puszce lub ścianie zbrojonej warto sprawdzić siłę sygnału WiFi, aby zapewnić stabilną komunikację modułu z aplikacją.

Jak działa elektroniczny ściemniacz

Ściemniacze stosowane w instalacjach oświetleniowych regulują jasność światła poprzez kontrolę mocy dostarczanej do źródła światła. W przypadku instalacji zasilanych napięciem przemiennym stosuje się technikę sterowania fazowego (phase-cut dimming).

Układ elektroniczny w module odcina fragment sinusoidy napięcia sieciowego. W efekcie:

• zmniejsza się średnia wartość napięcia docierającego do żarówki
• spada moc pobierana przez źródło światła
• zmniejsza się jasność świecenia

Nowoczesne ściemniacze smart home, takie jak Tawoia WF101DSM, wykorzystują mikrokontroler, który:

• synchronizuje pracę z częstotliwością sieci 50/60 Hz
• steruje elementem wykonawczym (np. triakiem)
• odbiera polecenia z aplikacji mobilnej lub systemu automatyki

Dzięki temu możliwe jest płynne sterowanie jasnością oświetlenia, tworzenie scen świetlnych oraz integracja z systemami inteligentnego domu.
