Gniazdo TV/SAT ceramiczne białe okrągłe Ceramic Loft

Gniazdo antenowe ceramiczne białe okrągłe – Ceramic Loft

Gniazdo TV/SAT Ceramic Loft to wysokiej klasy ceramiczne gniazdo antenowe, przeznaczone do nowoczesnych instalacji RTV w domach, apartamentach i przestrzeniach komercyjnych. Klasyczna, okrągła forma połączona ze szkliwioną ceramiką sprawia, że produkt idealnie wpisuje się zarówno w minimalistyczne, jak i bardziej klasyczne aranżacje wnętrz.

Gniazdo umożliwia jednoczesne podłączenie sygnału telewizji naziemnej (TV), telewizji satelitarnej (SAT) oraz radia, zapewniając stabilny przesył sygnału bez strat jakości. Zastosowanie wysokiej jakości złączy koncentrycznych gwarantuje niskie tłumienie sygnału oraz odporność na zakłócenia elektromagnetyczne.

Model przeznaczony jest do montażu podtynkowego w standardowej puszce instalacyjnej fi 60 mm, co ułatwia integrację z typowymi instalacjami elektrycznymi. Solidna metalowa ramka montażowa zapewnia pewne osadzenie w ścianie, a ceramiczny front wyróżnia się wysoką odpornością na temperaturę, promieniowanie UV oraz uszkodzenia mechaniczne.

Złącza w gnieździe TV/SAT – co jest czym i do czego służy?

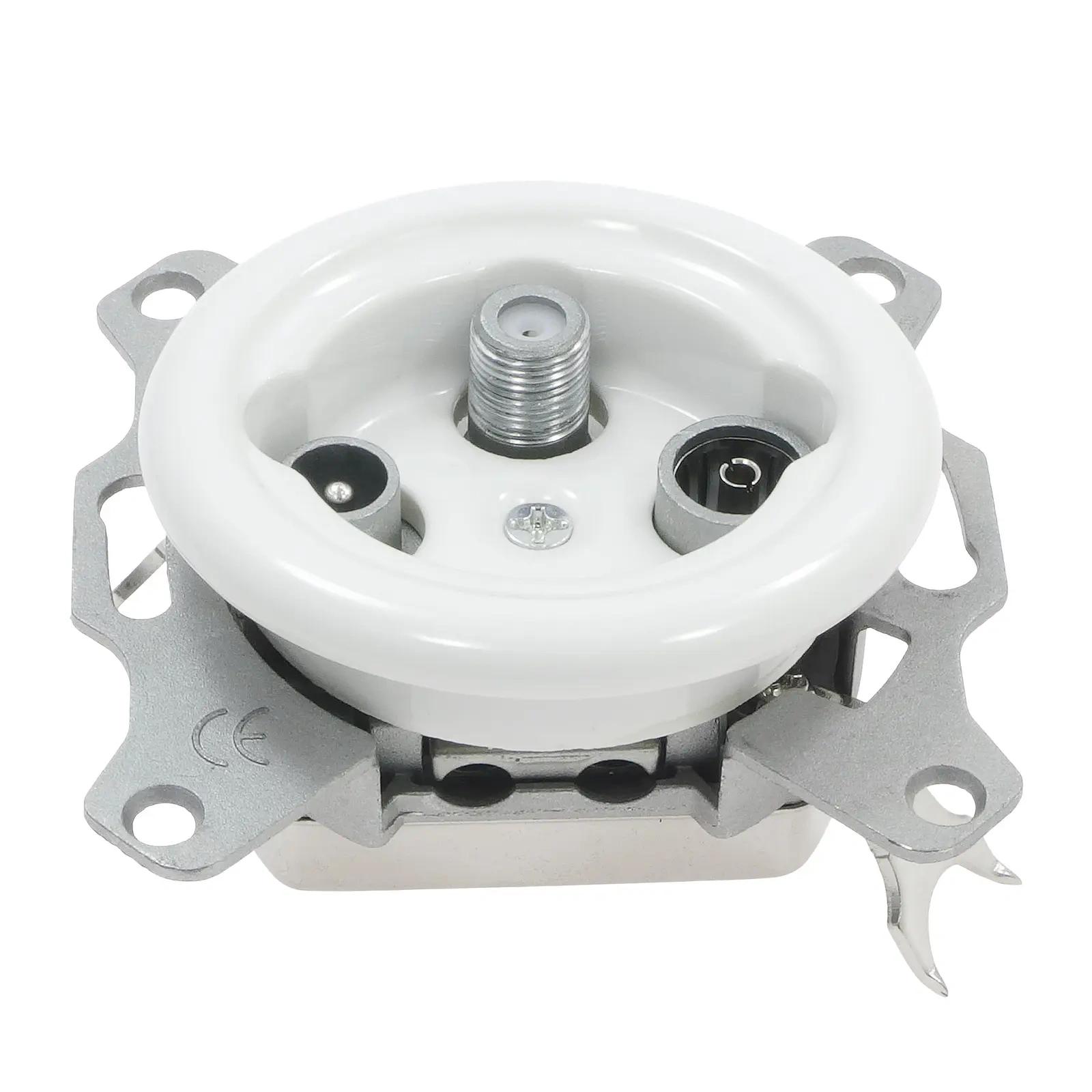

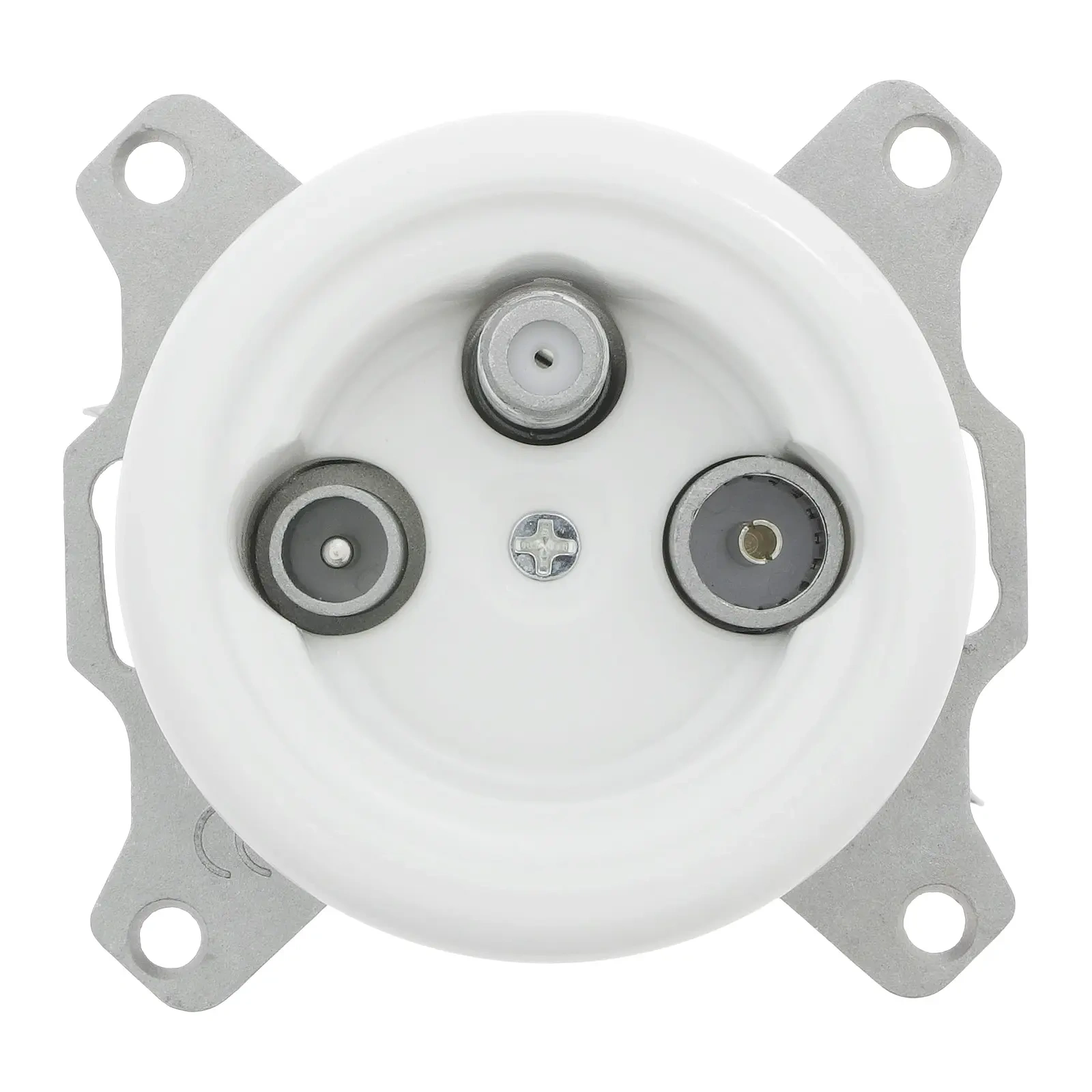

Gniazdo TV/SAT AX-B jest gniazdem końcowym typu RTV/SAT, wyposażonym w trzy niezależne wyjścia sygnałowe, z których każde obsługuje inny zakres częstotliwości.

1️⃣ Złącze TV (IEC męskie – wtyk)

Przeznaczenie: telewizja naziemna DVB-T / DVB-T2

Charakterystyka techniczna:

• standard IEC (9,5 mm)
• zakres częstotliwości: VHF / UHF
• sygnał: telewizja cyfrowa naziemna (MUX-y)

Do czego podłączasz:

• telewizor
• dekoder DVB-T/T2

2️⃣ Złącze SAT (F – gniazdo)

Przeznaczenie: telewizja satelitarna DVB-S / DVB-S2

Charakterystyka techniczna:

• standard F (nakręcane)
• zakres częstotliwości ok. 950–2150 MHz
• przesył zasilania LNB 13/18 V oraz sygnału sterującego (DiSEqC)

Do czego podłączasz:

• dekoder satelitarny
• tuner SAT
• multiswitch

3️⃣ Złącze RADIO (IEC żeńskie – gniazdo)

Przeznaczenie: radio FM / DAB

Charakterystyka techniczna:

• standard IEC żeński
• FM: 88–108 MHz
• DAB: pasmo VHF

Do czego podłączasz:

• tuner radiowy
• amplituner
• radio z wejściem antenowym

Specyfikacja techniczna

• Typ gniazda: TV / SAT / RADIO
• Model: TV/SAT AX-B
• Złącza:
  • TV (IEC męskie) → telewizja naziemna DVB-T / DVB-T2
  • SAT (F) → telewizja satelitarna DVB-S / DVB-S2
  • RADIO (IEC żeńskie) → radio FM / DAB
• Seria produktu: Ceramic Loft
• Materiał: ceramika
• Kolor: czarny
• Moduł: okrągły
• Wykończenie: błyszczące
• Montaż: podtynkowy, standard 60 mm
• Styl: retro / vintage / loft / industrialny
• Zastosowanie: instalacje RTV, domy, mieszkania, hotele, apartamenty

W zestawie: moduł bez ramki.

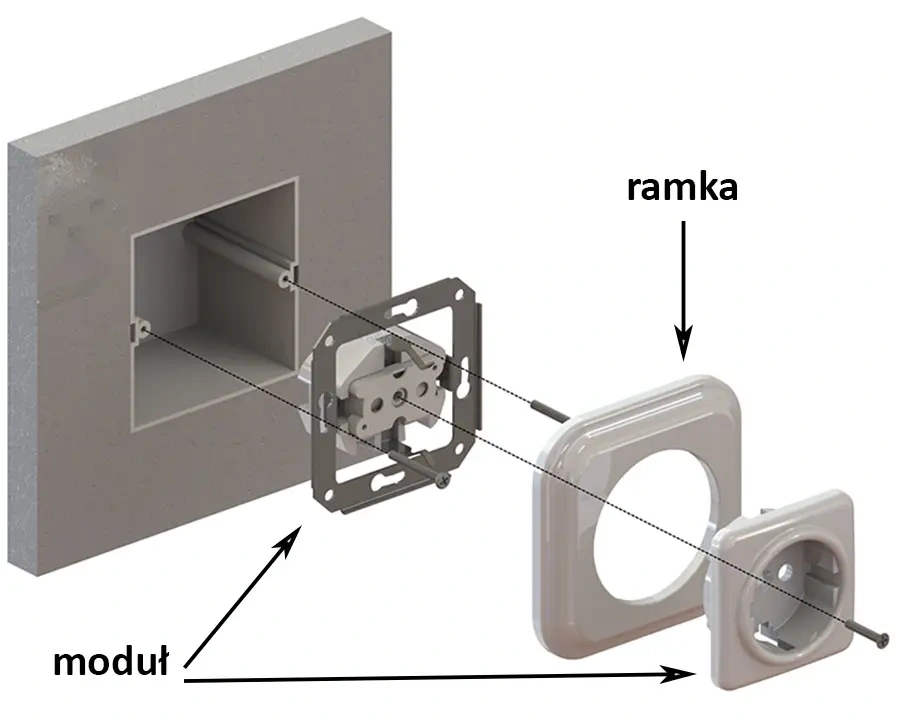

Schemat montażu modułu i ramki w ścianie. (Uwaga: ramkę należy dokupić oddzielnie)

Do osprzętu elektrycznego z serii Ceramic Loft polecamy dedykowane wykończeniowe ramki ścienne (pojedyncze i wielokrotne):

Ramki ceramiczne

Ramki drewniane

Do montażu osprzętu elektrycznego podtynkowego polecamy puszki fi 60mm:
