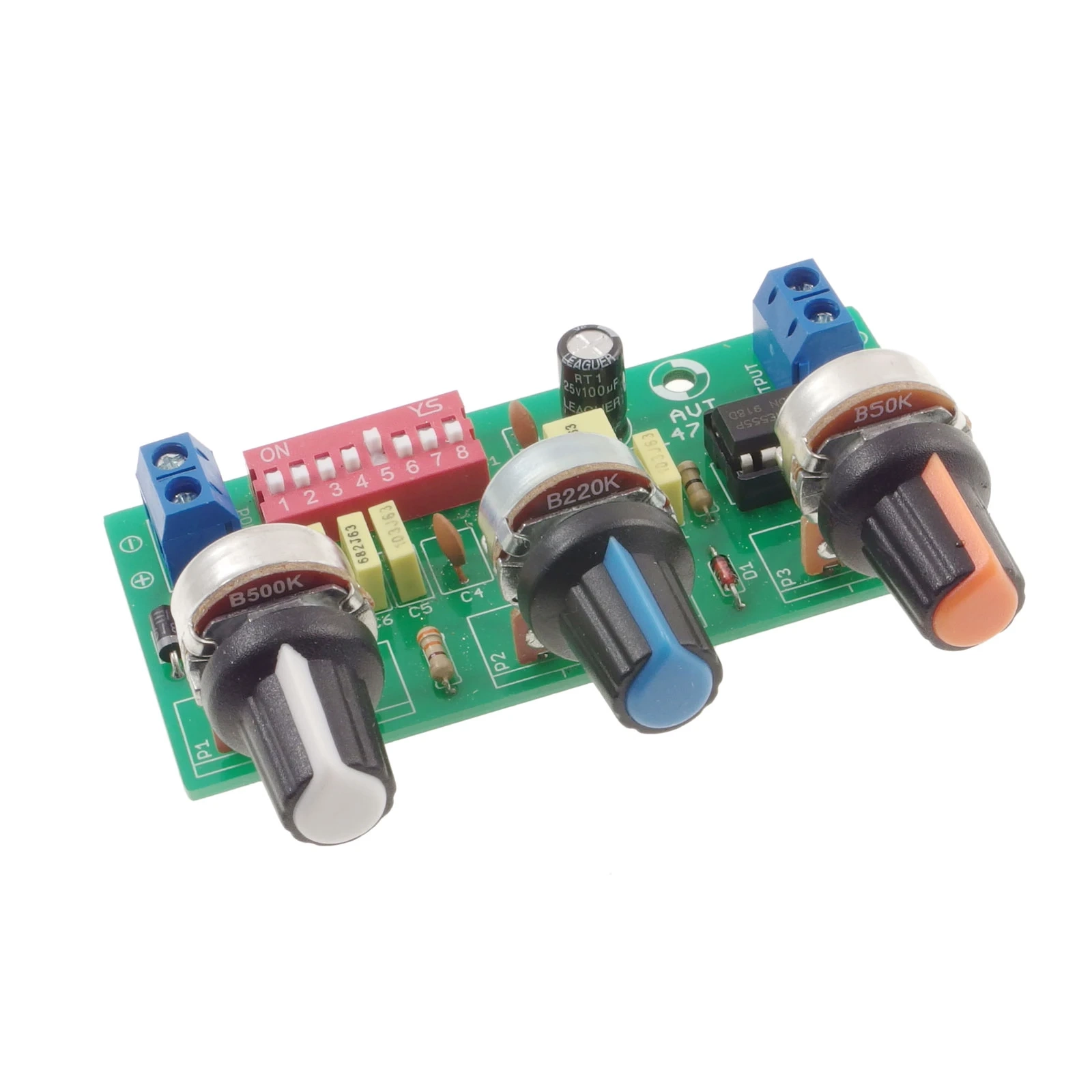

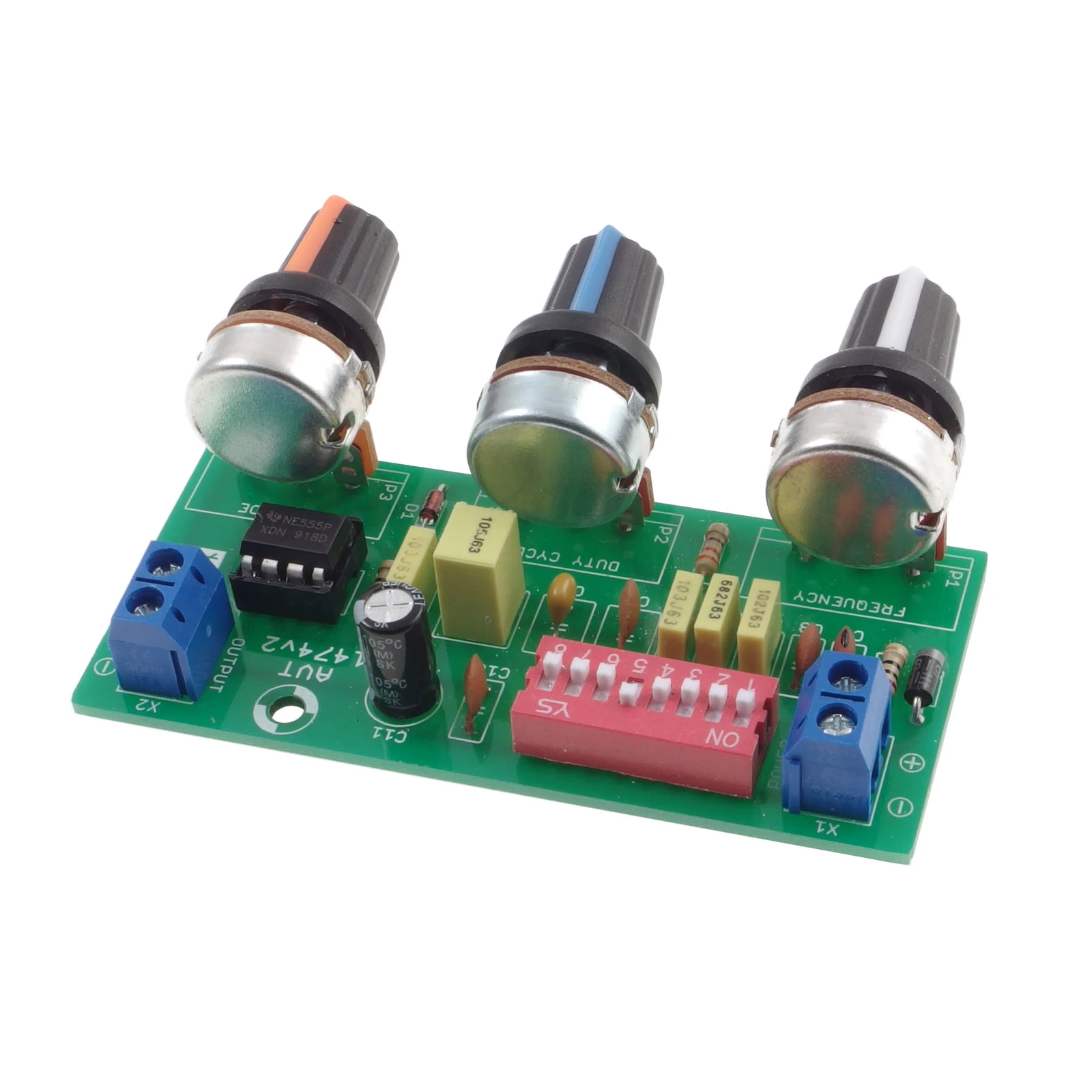

Generator fali prostokątnej - KIT AVT 1474
- KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.
Do pobrania:
Układ generuje fale prostokątną, której częstotliwość ustalana jest w ośmiu podzakresach. ‘Sercem’ generatora jest scalony multiwibrator NE555, zastosowany w swojej podstawowej aplikacji. Dołączone do niego elementy zewnętrzne umożliwiają (oprócz zmiany częstotliwości) regulację współczynnika wypełnienia oraz poziom napięcia wyjściowego. Układ jest bardzo przydatny w pracowni każdego elektronika. Ze względu na prostotę nadaje się do zmontowania zwłaszcza początkującym hobbistom.
Wybrane parametry:
- sygnał wyjściowy – fala prostokątna 1Hz ÷ 200kHz
- regulacja częstotliwości w ośmiu podzakresach
- płynna regulacja współczynnika wypełnienia
- płynna regulacja poziomu napięcia wyjściowego
- zasilanie: 12 VDC
- wymiary płytki: 39×82 mm
Projekt AVT 1474 EP 08/08
