Elektroniczna kostka do gry LED - KIT AVT 1661
- Elektroniczna kostka LED pozwoli zbudować prosty gadżet do gier planszowych i nauki lutowania. AVT1661 B to KIT DIY z płytkami PCB i elementami do lutowania.
Losowanie wyniku do gier planszowych - KIT DIY AVT1661
KIT do zbudowania elektronicznej kostki, która pokazuje wynik rzutu na diodach LED.
Elektroniczna kostka LED do samodzielnego montażu

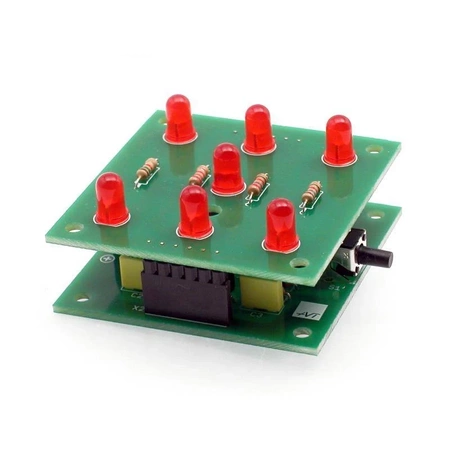

AVT1661 pozwala zbudować elektroniczną kostkę do gier planszowych, która losuje wynik po naciśnięciu przycisku i pokazuje go na siedmiu diodach LED. Układ sprawdza się jako gadżet do planszówek, projekt rodzinny i prosty zestaw do nauki lutowania.
Kostka działa bez mikrokontrolera: generator tranzystorowy taktuje licznik 4017, a diody formują wynik w układ oczek. Wersja B to zestaw KIT z dwiema płytkami PCB, układem 4017, tranzystorami, diodami LED, rezystorami, kondensatorami, przyciskiem, złączami goldpin, złączem śrubowym i złączką do baterii 9 V.
Karta techniczna
AVT1661
Elektroniczna kostka do gry z losowaniem uruchamianym przyciskiem i polem LED pokazującym wynik w układzie oczek klasycznej kostki.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | elektroniczna kostka do gry |
| Wskazanie wyniku | 7 diod LED w układzie oczek |
| Uruchamianie losowania | przycisk |
| Układ sterujący | licznik 4017 z generatorem tranzystorowym |
| Zasilanie | 6–9 VDC |
| Zasilanie bateryjne | złączka do baterii 9 V 6F22 |
| Zastosowanie | gry planszowe, zabawy rodzinne, nauka lutowania, demonstracja układów cyfrowych |
| Płytki PCB | 2 płytki 50×50 mm |
Wersja

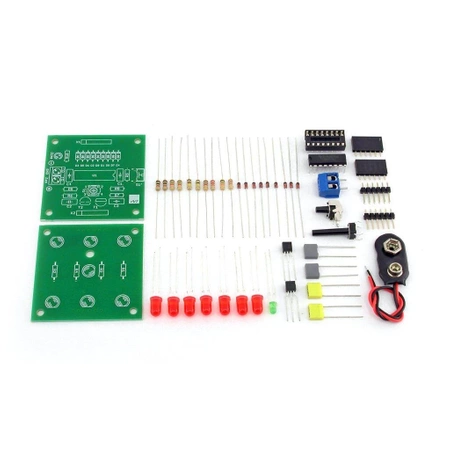

AVT1661 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera dwie płytki PCB, układ 4017 z podstawką, tranzystory, diody LED, diody 1N4148, rezystory, kondensatory, przycisk, złącza goldpin, złącze śrubowe i złączkę do baterii 9 V.
Notes

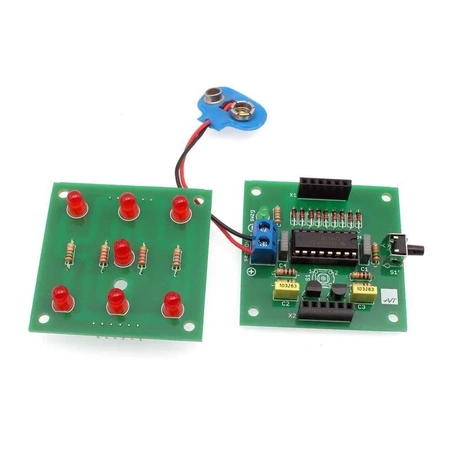

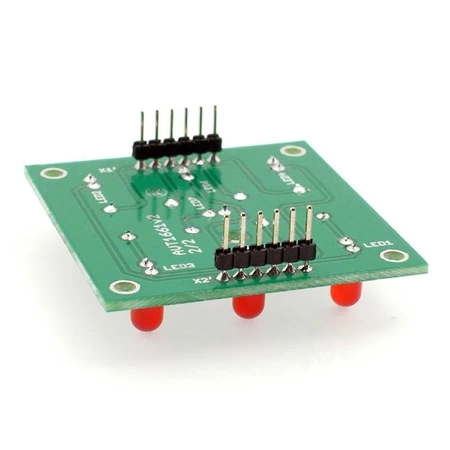

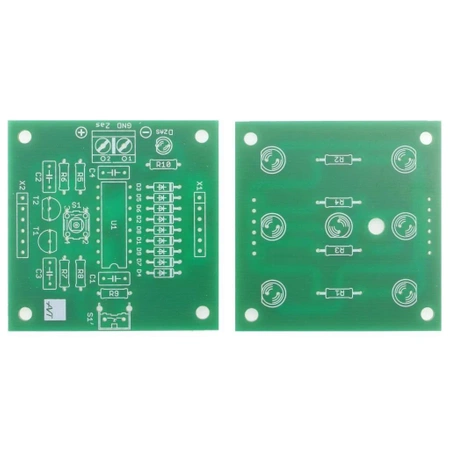

Projekt składa się z dwóch płytek połączonych złączami goldpin: płytki bazowej oraz płytki z diodami LED tworzącymi pole odczytowe.
Generator tranzystorowy taktuje licznik 4017, a diody D1–D9 tworzą konwersję stanu licznika na liczbę świecących oczek.
W zestawie projektowym przewidziano dwa rodzaje przycisku: prosty i kątowy. Wybór zależy od sposobu użycia kostki i planowanej obudowy.
Po poprawnym zlutowaniu i podłączeniu zasilania 6–9 VDC układ jest gotowy do pracy bez programowania.
Uwaga: Przed włączeniem układu trzeba sprawdzić polaryzację zasilania oraz orientację diod LED, diod 1N4148, tranzystorów i układu 4017. Błędne wlutowanie elementów może uniemożliwić poprawne losowanie wyniku.
Najczęściej zadawane pytania
AVT1661 B to zestaw KIT z dwiema płytkami PCB i elementami do zlutowania elektronicznej kostki do gry, w tym układem 4017, diodami LED, tranzystorami, rezystorami, kondensatorami, przyciskiem i złączką do baterii 9 V.
Do gier planszowych, zabaw rodzinnych, prostych demonstracji elektroniki cyfrowej i nauki lutowania. Wynik jest pokazywany na diodach LED jak oczka na zwykłej kostce.
Nie. Losowanie działa na generatorze tranzystorowym, liczniku 4017 i diodach formujących układ oczek, bez mikrokontrolera i bez programu.
Układ pracuje z napięciem 6–9 VDC. Przewidziano złączkę do baterii 9 V 6F22.
Tak. Konstrukcja ma niewielką liczbę elementów i daje czytelny efekt po uruchomieniu, dlatego dobrze sprawdza się jako prosty projekt do nauki lutowania.
