Dekoracyjna gwiazdka LED z regulacją migania - KIT AVT 1653
- Gwiazdka LED pozwoli zbudować prostą dekorację z 13 diodami i regulacją szybkości migania. AVT1653 B to KIT DIY z PCB i elementami do lutowania.
Migająca ozdoba LED w kształcie gwiazdki - KIT DIY AVT1653
KIT do zbudowania dekoracyjnej gwiazdki LED z regulowaną szybkością migania.
Gwiazdka LED do samodzielnego montażu

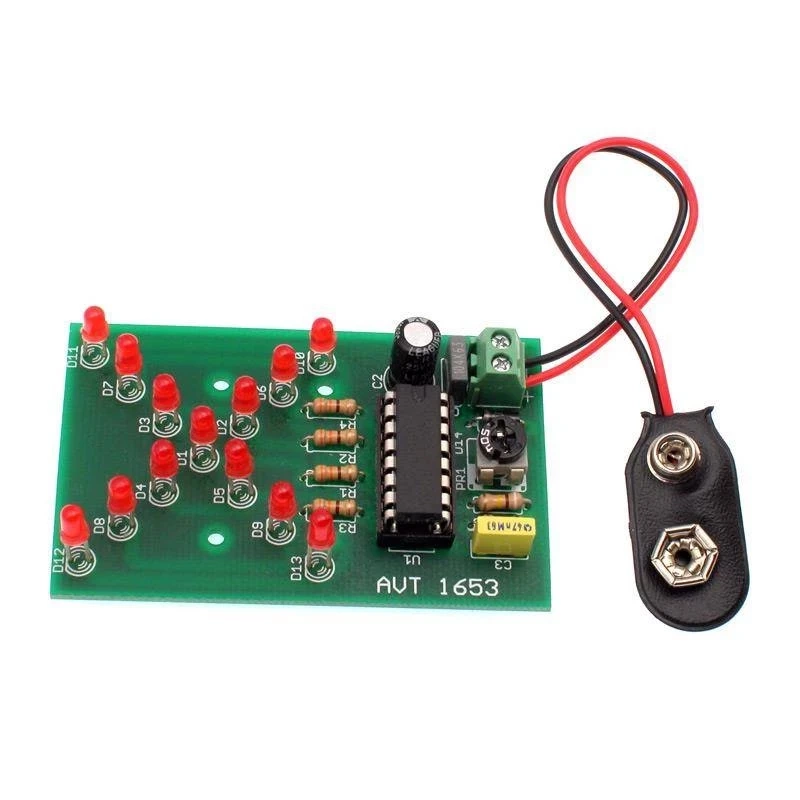

AVT1653 pozwala zbudować niewielką dekorację świetlną, która imituje rozbłyskującą czteroramienną gwiazdę. Sprawdza się jako ozdoba choinkowa, dekoracja okienna, element półki albo prosty projekt edukacyjny pokazujący działanie układu 4060.
Sercem układu jest licznik 4060 z generatorem, który steruje 13 diodami LED. Potencjometr PR1 umożliwia płynną zmianę częstotliwości migania. Wersja B to zestaw KIT z płytką PCB, diodami LED, układem 4060, elementami generatora, złączem śrubowym i elementami do lutowania.
Karta techniczna
AVT1653
Dekoracyjny efekt LED w kształcie czteroramiennej gwiazdki, sterowany układem 4060 z generatorem i regulacją częstotliwości świecenia.
| Wersja | B – zestaw elementów do samodzielnego montażu |
| Funkcja | dekoracyjna gwiazdka LED z efektem migania |
| Efekt świetlny | rozbłyskująca czteroramienna gwiazda |
| Źródło światła | 13 diod LED 3 mm |
| Sterowanie | układ 4060 z wbudowanym generatorem |
| Regulacja efektu | płynna zmiana częstotliwości pracy potencjometrem PR1 |
| Zasilanie | 5–12 VDC |
| Zasilanie bateryjne | możliwa praca z baterią 9 V 6F22 |
| Zastosowanie | choinka, okno, półka, dekoracja sezonowa |

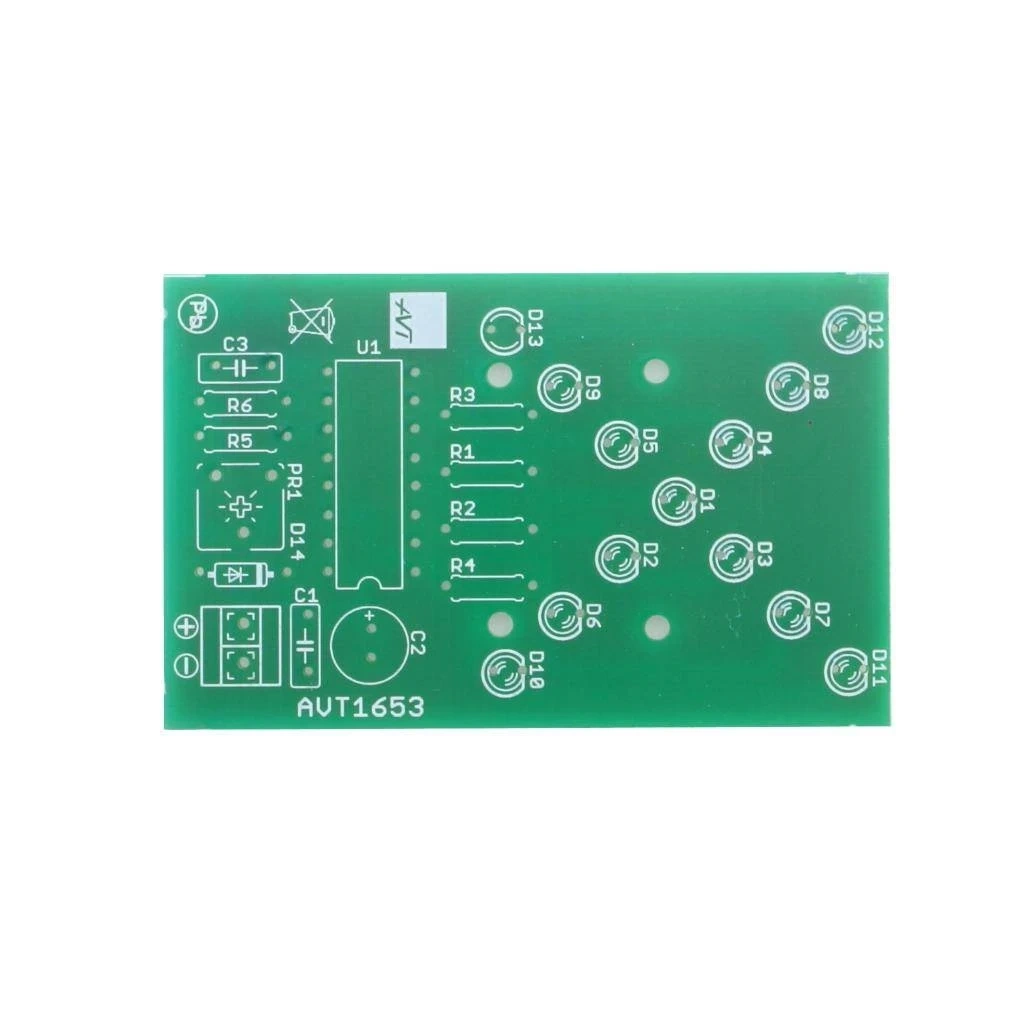

| Płytka PCB | 65×41 mm |
Wersja

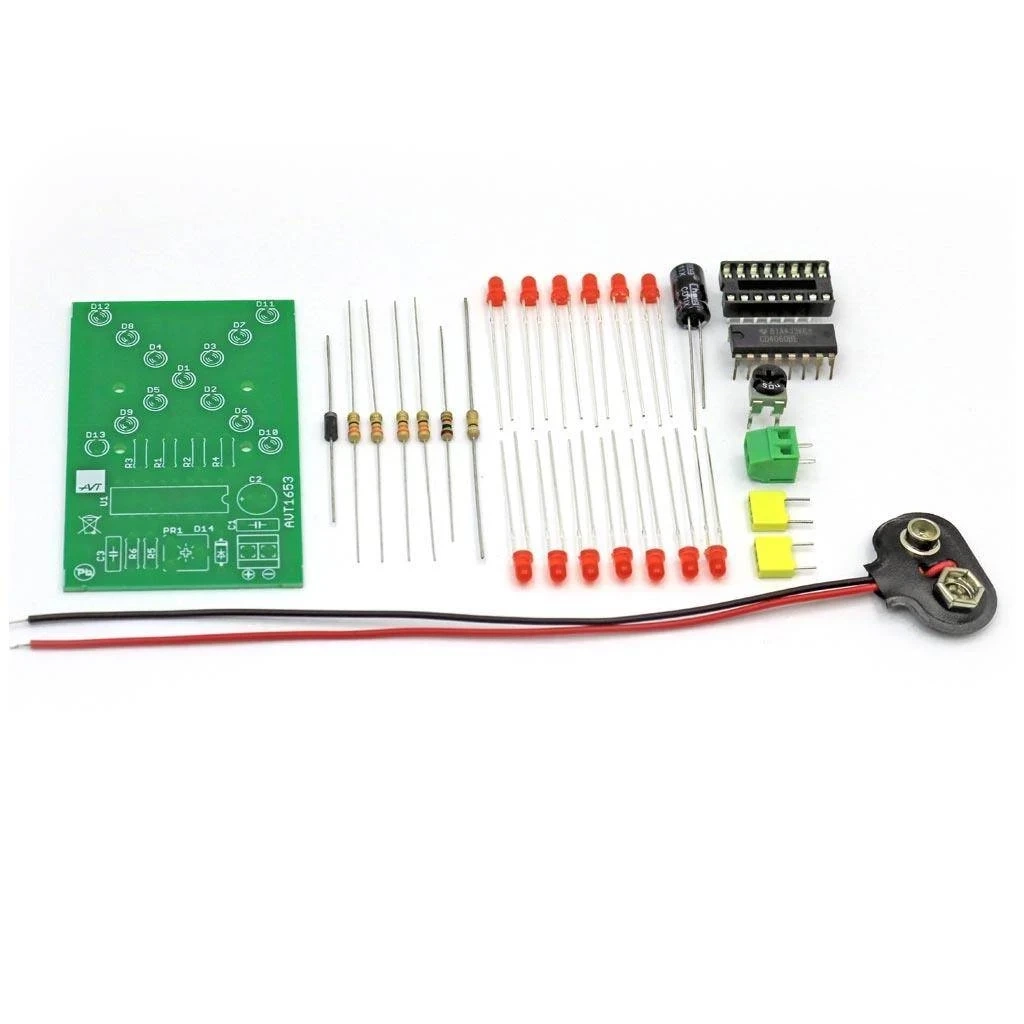

AVT1653 B – zestaw elementów do samodzielnego montażu. Wersja KIT zawiera płytkę PCB, diody LED 3 mm, układ 4060, potencjometr regulacji częstotliwości, elementy generatora, złącze śrubowe i elementy do zlutowania dekoracyjnej gwiazdki LED.
Notes
Układ jest przewlekany i łatwy w montażu. Prace najlepiej rozpocząć od rezystorów R1–R6 oraz diody D14, a następnie wlutować podstawkę układu U1 i diody LED.
Potencjometr PR1 pozwala ustawić szybkość migania diod LED. Po zmontowaniu wystarczy podłączyć zasilanie 5–12 VDC i dobrać częstotliwość efektu do własnych upodobań.
Dioda D14 zabezpiecza układ przed odwrotną polaryzacją napięcia zasilania, ale przed uruchomieniem nadal trzeba sprawdzić biegunowość przewodów.
Montaż elementów oznaczonych biegunowością wymaga uwagi: dotyczy to diod LED, diody D14, kondensatora elektrolitycznego C2 i układu U1.
Uwaga: Przed włączeniem układu trzeba sprawdzić polaryzację zasilania, orientację diod LED, diody D14, kondensatora C2 i układu U1. Nieprawidłowy montaż może uniemożliwić uzyskanie efektu świetlnego.
Najczęściej zadawane pytania
AVT1653 B to zestaw KIT z płytką PCB, diodami LED, układem 4060, potencjometrem, rezystorami, kondensatorami, diodą zabezpieczającą, złączem śrubowym i elementami do lutowania dekoracyjnej gwiazdki LED.
Układ tworzy migający efekt czteroramiennej gwiazdki LED. Kolejne grupy diod zapalają się w sekwencji sterowanej przez układ 4060.
Tak. Częstotliwość świecenia diod ustawia się potencjometrem PR1 umieszczonym na płytce.
Układ pracuje z zasilaniem 5–12 VDC. Może być zasilany z baterii 9 V 6F22 albo z zewnętrznego zasilacza DC.
Nie. Efekt świetlny generuje układ 4060 z wbudowanym generatorem, dlatego nie trzeba programować mikrokontrolera.
