Anodowy zasilacz stabilizowany do lamp - PCB do projektu AVT 3296
- Stabilizuje wysokie napięcie anodowe 110…350 V DC do wzmacniaczy i układów lampowych, z miękkim startem i opóźnionym załączaniem. Wersja A zawiera płytkę PCB.
Anodowy zasilacz stabilizowany – wysokie napięcie do układów lampowych AVT3296
Układ stabilizuje wysokie napięcie anodowe dla wzmacniaczy i innych konstrukcji lampowych.
Stabilne zasilanie anodowe do konstrukcji lampowych
AVT3296 pozwala zbudować regulowany zasilacz wysokiego napięcia przeznaczony do układów lampowych. Stabilizowane i dobrze filtrowane napięcie anodowe ułatwia uruchamianie wzmacniaczy, wykonywanie powtarzalnych pomiarów oraz ograniczenie przydźwięku sieciowego w torze audio.
Układ udostępnia regulację napięcia wyjściowego, miękki start, zabezpieczenie przed krótkotrwałym przeciążeniem i zwarciem oraz timer opóźniający załączenie napięcia anodowego względem żarzenia. Dzięki temu lampy mogą rozpocząć pracę w bezpieczniejszych warunkach, a zasilacz lepiej nadaje się do stałej zabudowy w urządzeniu lampowym.
Karta techniczna
AVT3296
Regulowany, stabilizowany zasilacz anodowy do układów lampowych, z wyjściem 110…350 V DC, prądem do 250 mA, miękkim startem, zabezpieczeniem przeciążeniowym oraz opóźnionym załączaniem napięcia anodowego.
| Wersja | A – płytka PCB |
| Typ projektu | stabilizowany zasilacz anodowy do układów lampowych |
| Zastosowanie | zasilanie wzmacniaczy, przedwzmacniaczy i innych konstrukcji lampowych |
| Napięcie wejściowe części HV | 100…300 V AC |
| Napięcie wyjściowe | 110…350 V DC |
| Zakres modelowy | około 105…358 V DC w układzie modelowym |
| Prąd wyjściowy | 250 mA |
| Moc tracona na tranzystorze wykonawczym | do 10 W pracy ciągłej |
| Miękki start | narastanie napięcia wyjściowego około 1,5…2 s |
| Opóźnione załączanie napięcia anodowego | regulowana zwłoka 2…120 s |
| Zasilanie układu opóźnienia | 6,3…9 V AC lub 7…12 V DC |
| Pobór prądu układu opóźnienia | około 150 mA |
| Maksymalne napięcie dla U1 | nie więcej niż 9 V AC lub 12 V DC na wejściu J3 |
| Minimalny zapas stabilizacji | około 15…20 V DC między wejściem i wyjściem stabilizatora |
| Regulacja napięcia wyjściowego | potencjometr P1 50 kΩ |
| Regulacja czasu zwłoki | potencjometr P2 100 kΩ |
| Napięcie odniesienia stabilizatora | 30 V z trzech układów LM4040DIZ-10.0 |
| Główny tranzystor wykonawczy | STW20NK50Z |
| Wzmacniacz błędu | BUX85G |
| Źródło prądowe | BC548B i STP5NK50Z, około 1 mA |
| Prostownik HV | D1…D4, UF4007 |
| Wstępna filtracja HV | filtr CRC z elementami C5, R1, C6 |
| Dodatkowa filtracja wyjścia | L2, C11, C12, R11 |
| Zabezpieczenie przeciążeniowe | R8 i dioda Zenera D9 |
| Zabezpieczenie przed napięciem zwrotnym | dioda D11 |
| Bezpiecznik wyjściowy | F1 0,25 A |
| Timer opóźnienia | CD4541BE |
| Przekaźnik załączający HV | K1 RM50-3011-85-1005 |
| Zwora obejścia przekaźnika | J4, używana pomocniczo podczas uruchamiania |
| Przykładowy transformator dla 300 V / 160 mA | uzwojenie wtórne około 265…270 V AC / 0,3 A |
| Montaż | płytka PCB z elementami wysokonapięciowymi, radiatorami i złączami ARK |
| Wymiary płytki PCB | 100×100 mm |

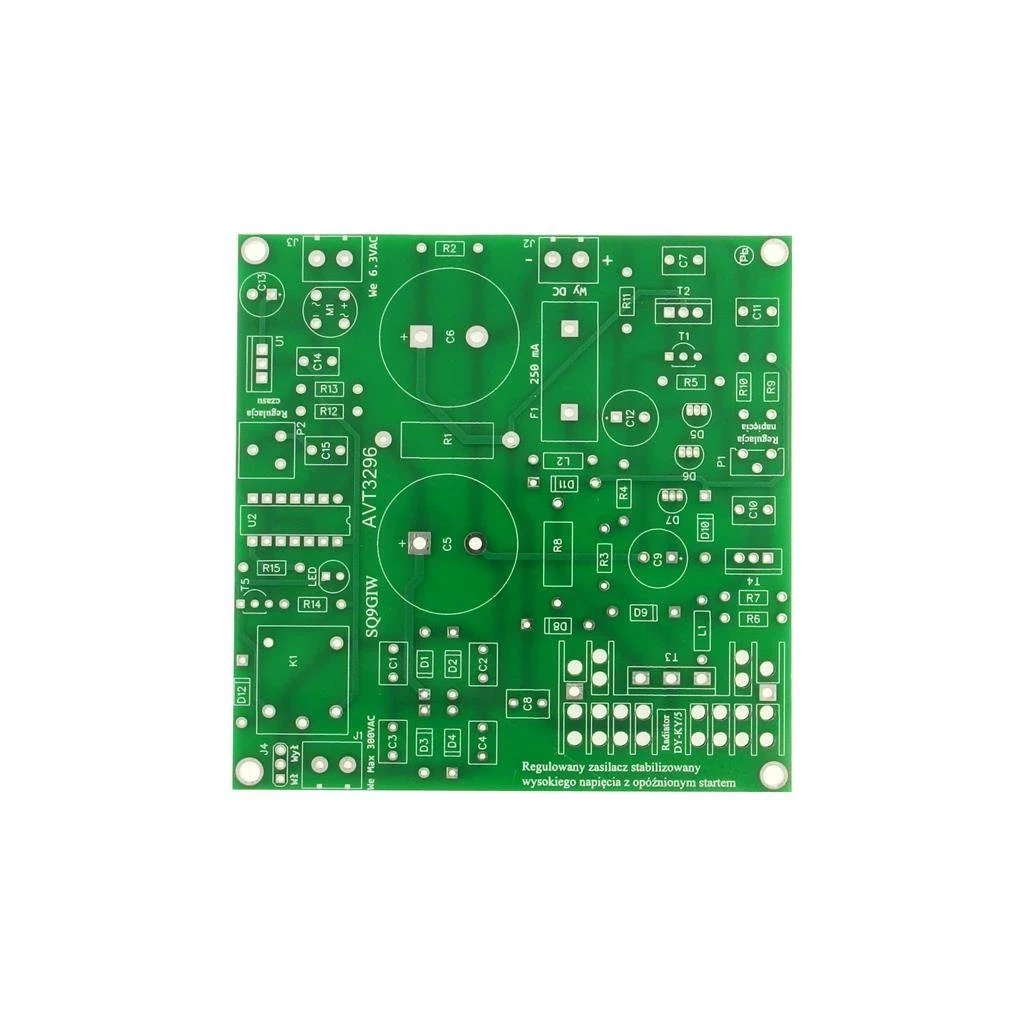

Wersja A – płytka PCB
AVT3296 A zawiera płytkę PCB do projektu anodowego zasilacza stabilizowanego do układów lampowych. Elementy elektroniczne z poniższego wykazu trzeba skompletować osobno.
Wykaz elementów
- C1, C2, C3, C4, C10: 2,2 nF / 630 V DC
- C5, C6: 100 µF / 450 V DC
- C7, C14: 1 µF / 63 V DC
- C8, C11: 47 nF / 400 V DC
- C9: 56 µF / 63 V DC
- C12: 10 µF / 450 V DC
- C13: 220 µF / 25 V DC
- C15: 150 nF
- D1, D2, D3, D4, D8, D10, D11, D12: UF4007
- D5, D6, D7: LM4040DIZ-10.0
- D9: ZY6.8
- F1: 0,25 A
- F1’: ZH32
- J1, J2, J3: złącza ARK
- J4: PIN 3
- J4’: zwora
- K1: RM50-3011-85-1005
- L1, L2: FRH035060-A
- LED: LTL-307E
- M1: 2W005G
- P1: 50 kΩ
- P2: 100 kΩ
- R1: 47 Ω / 5 W
- R2, R11: 390 kΩ / 0,6 W
- R3, R4: 1,5 MΩ / 0,6 W
- R5, R6, R7, R14: 475 Ω / 0,6 W
- R8: 7,5 Ω / 2 W
- R9: 162 kΩ / 0,6 W
- R10: 20 kΩ / 0,6 W
- R12: 1 kΩ / 0,6 W
- R13: 100 kΩ / 0,6 W
- R15: 2 kΩ / 0,6 W
- T1: BC548B
- T2: STP5NK50Z
- T2’: radiator 274-2AB
- T3: STW20NK50Z
- T3’: radiator RAD-DY-KY/5
- T4: BUX85G
- T4’: radiator 274-2AB
- T5: BC337-25
- U1: LD1117V50
- U1’: radiator 274-2AB
- U2: CD4541BE
- U2’: podstawka GOLD-14P
- M3: pasta silikonowa PASTA-SILH-05
Notes
Dobór transformatora zależy od oczekiwanego napięcia i prądu wyjściowego. Dla przykładowego obciążenia 300 V / 160 mA dokumentacja wskazuje uzwojenie wtórne około 265…270 V AC / 0,3 A.
Podczas montażu rezystory R1 i R8 należy odsunąć od płytki o około 3…5 mm, aby ułatwić oddawanie ciepła. Tranzystory T2, T3, T4 oraz stabilizator U1 wymagają radiatorów i pasty termoprzewodzącej.
Radiatory elementów wysokonapięciowych mogą znajdować się pod wysokim napięciem. Nie należy zakładać, że radiator jest elektrycznie bezpieczny tylko dlatego, że ma czarną warstwę izolacyjną.
Uwaga: w układzie występują wysokie napięcia groźne dla życia i zdrowia.
Nieprawidłowy montaż, pomiary bez zachowania zasad bezpieczeństwa lub dotknięcie elementów pod napięciem mogą doprowadzić do śmiertelnego porażenia. Uruchamianie i regulację powinny wykonywać wyłącznie osoby doświadczone w pracy z układami wysokonapięciowymi.
Najczęściej zadawane pytania
Wersja A zawiera płytkę PCB. Wszystkie elementy elektroniczne trzeba skompletować osobno.
To stabilizowany zasilacz anodowy do wzmacniaczy, przedwzmacniaczy i innych układów lampowych wymagających wysokiego napięcia stałego.
Zakres regulacji napięcia wyjściowego wynosi 110…350 V DC.
Maksymalny prąd wyjściowy podany dla projektu wynosi 250 mA.
Miękki start powoduje stopniowe narastanie napięcia wyjściowego, ograniczając udar prądowy po włączeniu zasilania.
Timer pozwala załączyć napięcie anodowe dopiero po ustawionej zwłoce, na przykład po rozgrzaniu żarzenia lamp. Zakres regulacji opóźnienia wynosi 2…120 sekund.
Układ opóźnienia można zasilić napięciem 6,3…9 V AC albo 7…12 V DC, na przykład z uzwojenia żarzenia transformatora.
Nie. W układzie występują wysokie napięcia groźne dla życia. Montaż i uruchamianie wymagają doświadczenia w pracy z układami lampowymi i wysokonapięciowymi.
Nie. To wersja A, czyli sama płytka PCB. Tranzystory, układy odniesienia, kondensatory wysokonapięciowe, rezystory, diody, przekaźnik, radiatory, złącza i pozostałe podzespoły trzeba dobrać osobno według wykazu.
