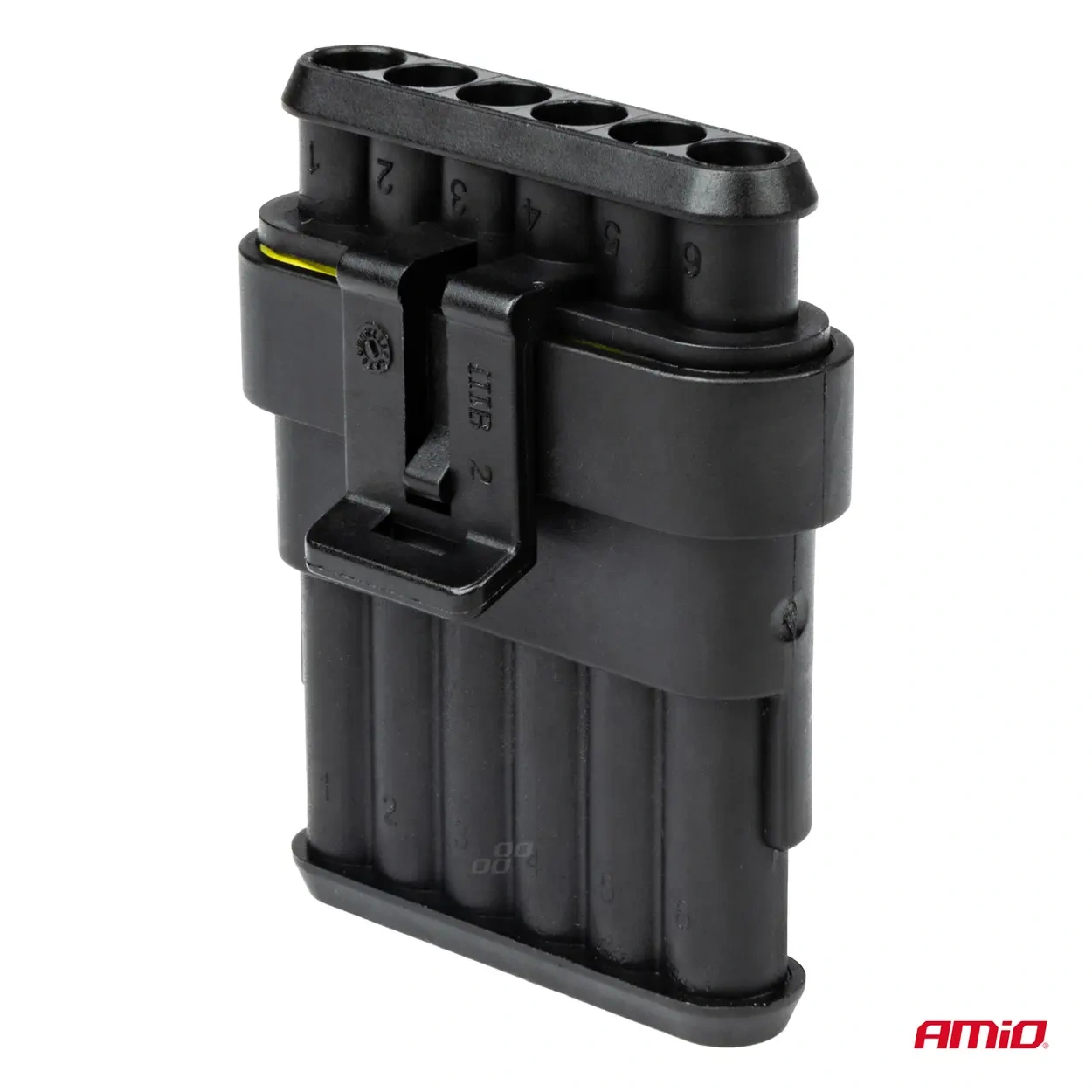

Złącze SuperSeal 1.5 6-pinowe hermetyczne samochodowe - OH-6

Wtyczka hermetyczna SuperSeal 6-pin IP67 do instalacji samochodowych 12V/24V

Wtyczka hermetyczna SuperSeal 6-pin to trwałe i odporne złącze elektryczne przeznaczone do wykonywania szczelnych połączeń w instalacjach samochodowych, motocyklowych oraz przemysłowych. Konstrukcja typu SuperSeal skutecznie zabezpiecza styki przed wilgocią, kurzem, błotem oraz drganiami występującymi podczas pracy pojazdów i urządzeń.

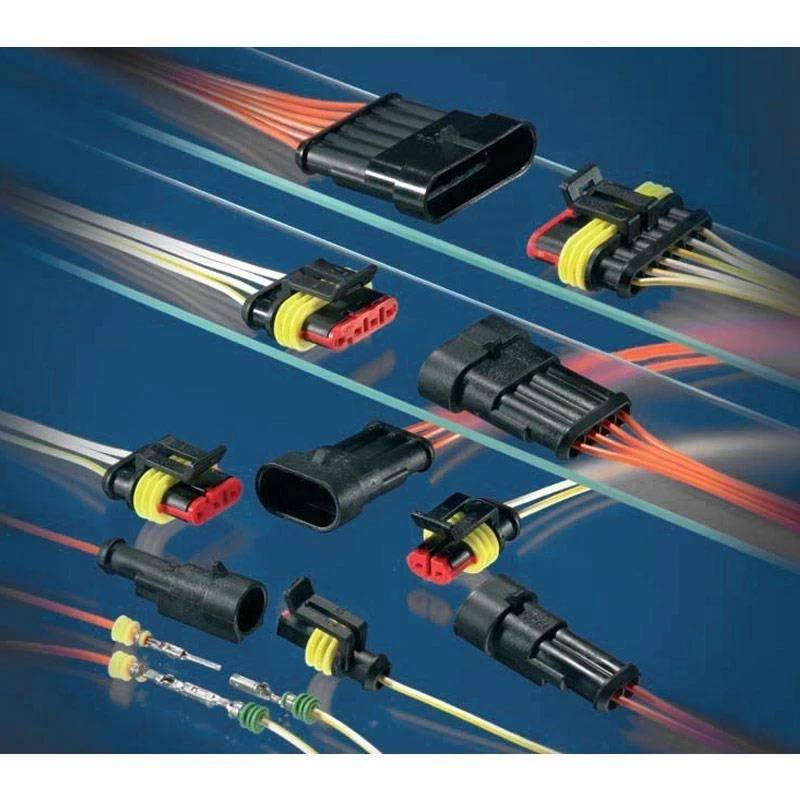

Złącza SuperSeal 6-pin są szeroko stosowane przy podłączaniu sterowników, modułów elektronicznych, czujników, instalacji LED, systemów automatyki oraz wielożyłowych wiązek przewodów wymagających stabilnego i odpornego połączenia.

Silikonowe uszczelnienia pomagają utrzymać wysoki poziom szczelności, a mechaniczny zatrzask zabezpiecza złącze przed przypadkowym rozłączeniem. Styki wykonane z brązu cynowanego CuZn/Sn zapewniają niski opór kontaktu oraz stabilne parametry przewodzenia prądu.

Obudowa z wytrzymałego poliamidu 6.6 dobrze znosi trudne warunki eksploatacyjne, wysoką wilgotność oraz szeroki zakres temperatur. Dzięki temu złącze sprawdza się zarówno w komorze silnika, jak i w urządzeniach pracujących na zewnątrz.

Specyfikacja techniczna

• Typ złącza: hermetyczne SuperSeal
• Liczba pinów: 6
• Napięcie pracy: 12V – 24V DC
• Maksymalny prąd pracy ciągłej: 15 A
• Maksymalny prąd chwilowy: 18 A przez 5 sekund

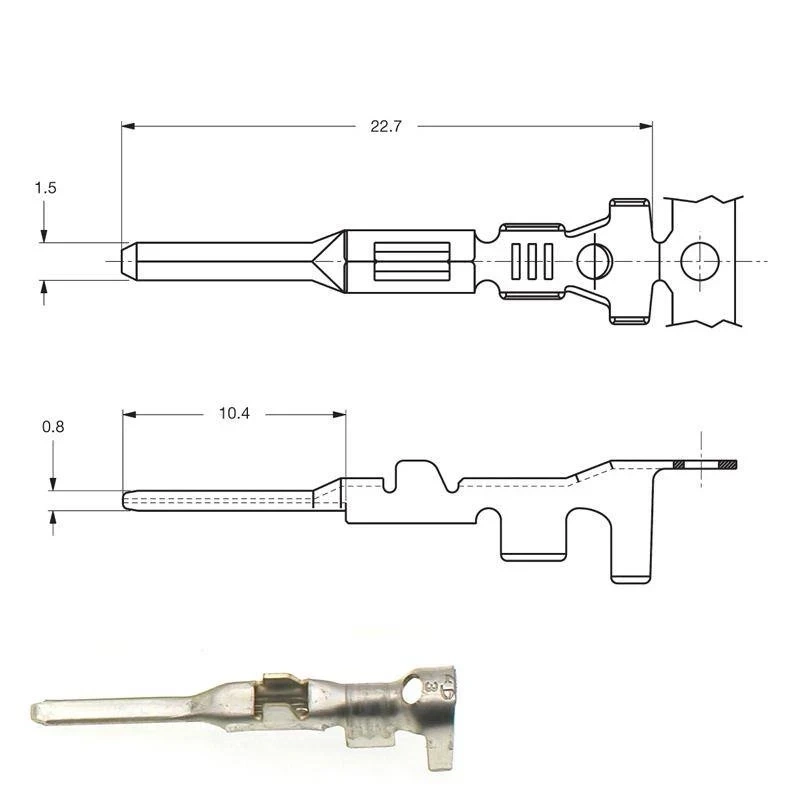

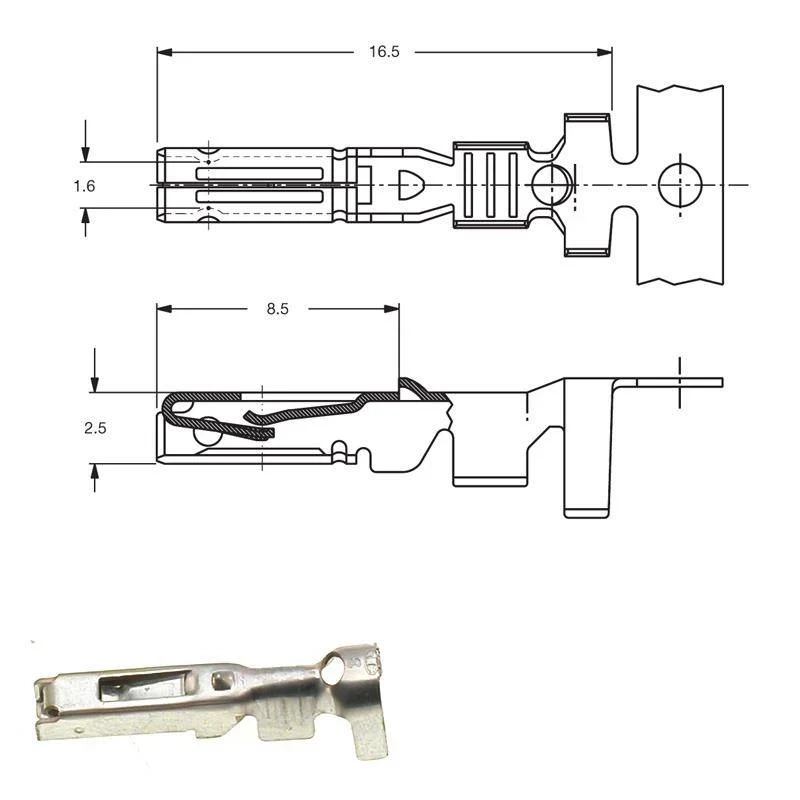

• Typ styków: konektor SS1.5
• Obsługiwany przekrój przewodu: 0,75 – 1,5 mm²
• Materiał styków: brąz cynowany CuZn/Sn
• Materiał obudowy: poliamid 6.6

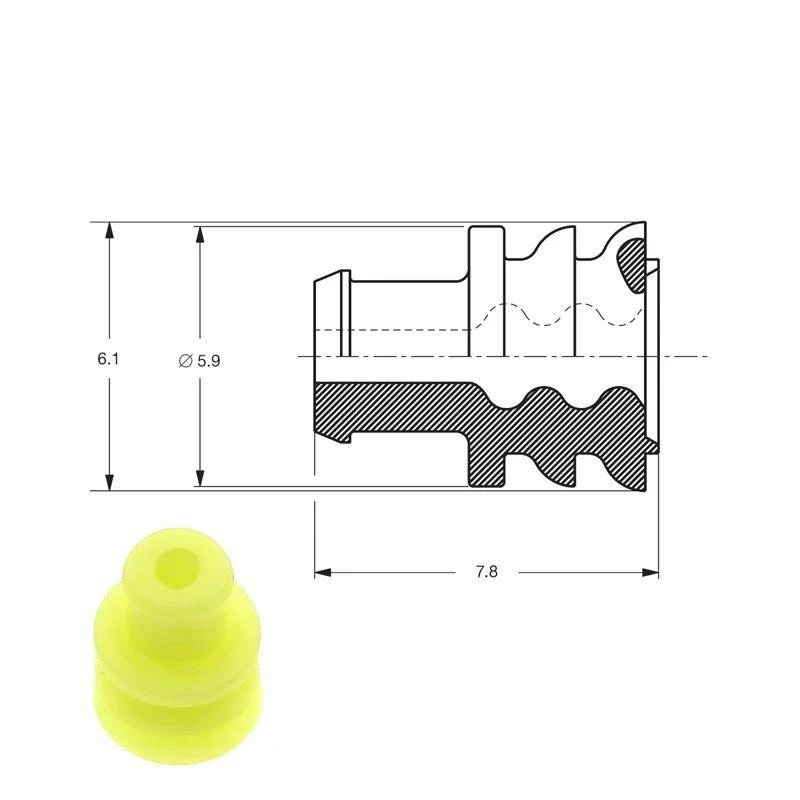

• Uszczelnienie: silikonowe
• Stopień ochrony: IP67
• Zakres temperatur pracy: od -40°C do +125°C
• Zastosowanie: motoryzacja, elektronika samochodowa, automatyka, maszyny, instalacje LED, urządzenia DC
• Zgodność: RoHS, EC

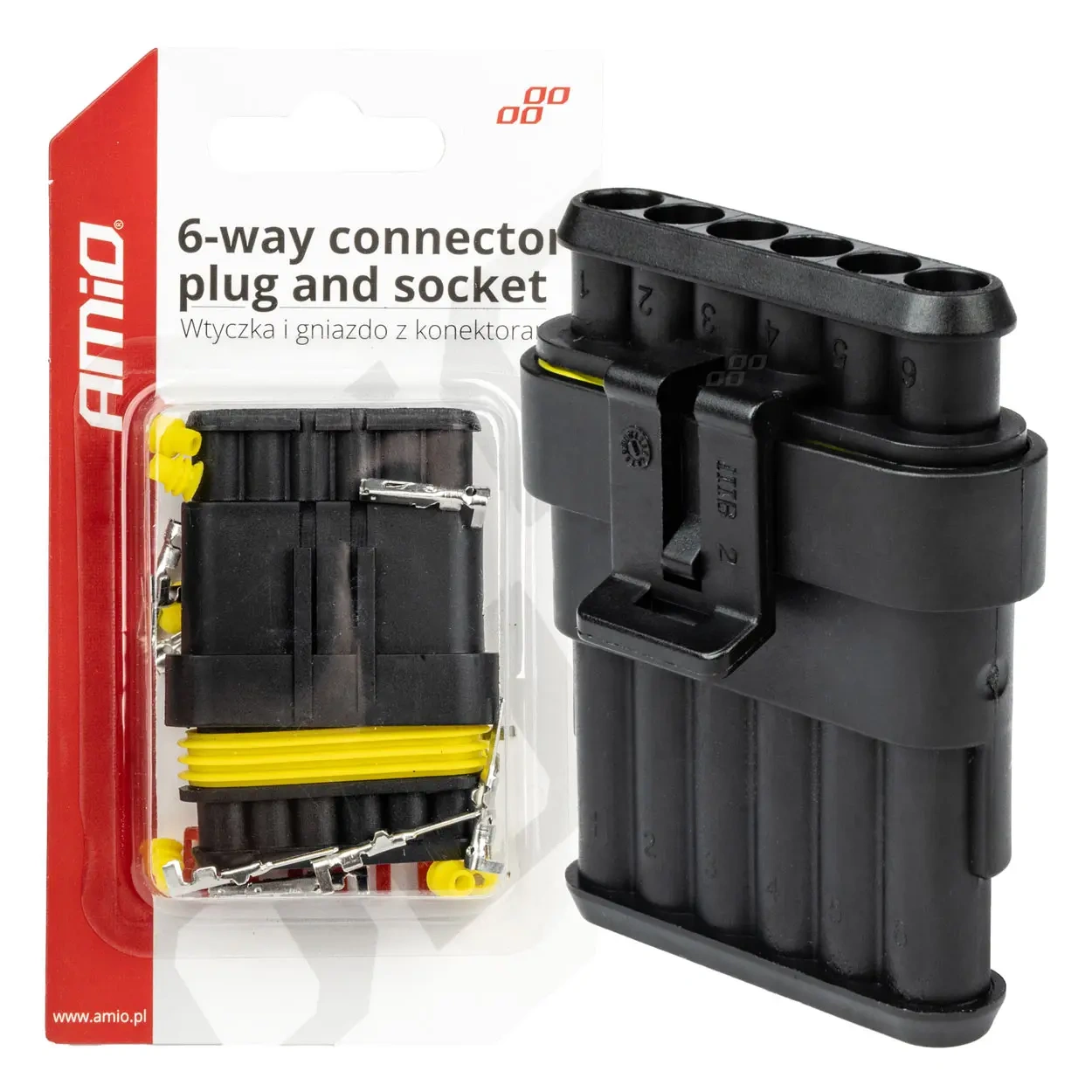

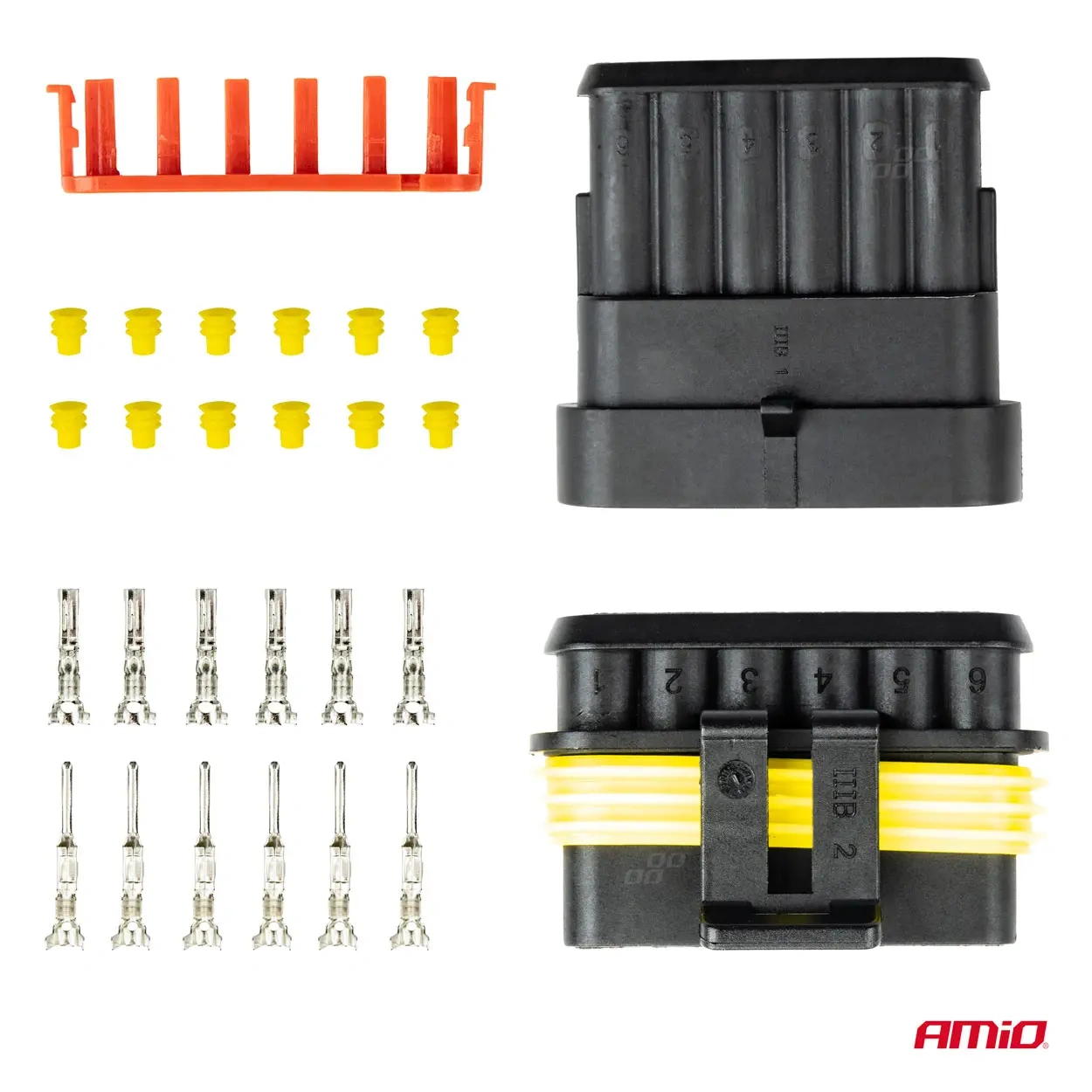

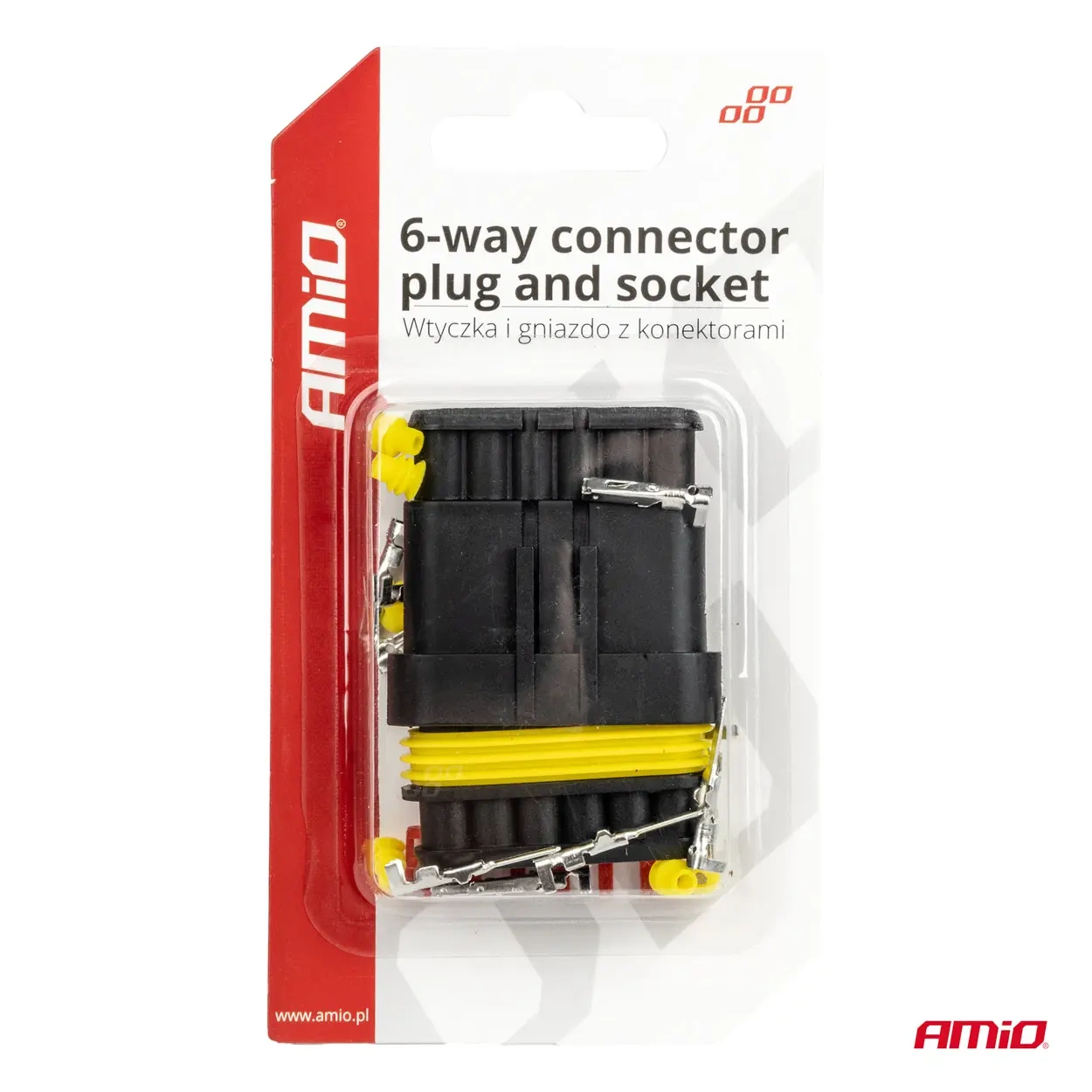

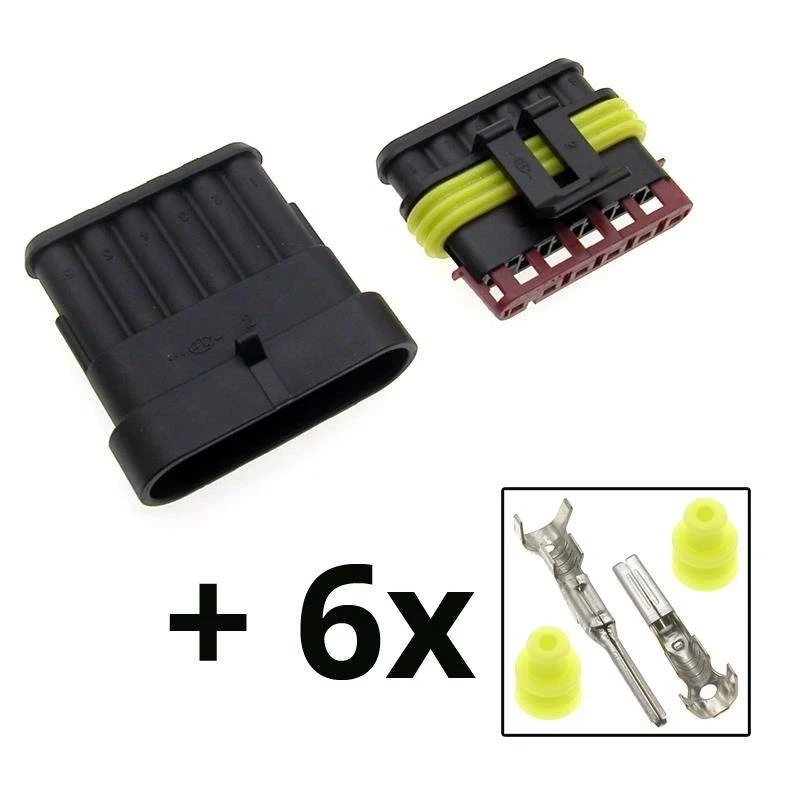

Zawartość zestawu

• 6 × konektor męski
• 6 × konektor żeński
• 12 × uszczelnienie silikonowe
• 1 × dwuczęściowa zamykana wtyczka hermetyczna

Porady techniczne

• Przy złączach wielopinowych warto oznaczyć przewody numerami lub kolorami. Ułatwia to późniejszy montaż, diagnostykę i serwis instalacji.
• Do zaciskania konektorów używaj dedykowanej praski do terminali SuperSeal. Prawidłowy zacisk poprawia trwałość i ogranicza ryzyko przegrzewania styku.
• Nie pozostawiaj przewodów pod naprężeniem mechanicznym. Drgania i ciągnięcie przewodu mogą uszkodzić połączenie lub poluzować konektor.
• Po zakończeniu montażu sprawdź poprawność zatrzaśnięcia wszystkich pinów. Każdy konektor powinien być stabilnie osadzony w obudowie.
• W instalacjach narażonych na wilgoć stosuj dodatkowe zabezpieczenie wiązki, np. peszel ochronny lub oplot techniczny.

Im wyższa rezystancja połączenia, tym większe straty energii i ryzyko przegrzewania styków. Dlatego złącza hermetyczne SuperSeal wyposażone są w silikonowe uszczelnienia oraz mechaniczne blokady poprawiające trwałość i stabilność kontaktu elektrycznego.

Stopień ochrony IP67 oznacza pełną ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie. Dzięki temu złącza tego typu są powszechnie stosowane w komorach silnika, systemach sterowania, automatyce przemysłowej oraz urządzeniach pracujących w wymagających warunkach środowiskowych.
