Złącze SuperSeal 1.5 2-pinowe hermetyczne samochodowe - OH-2

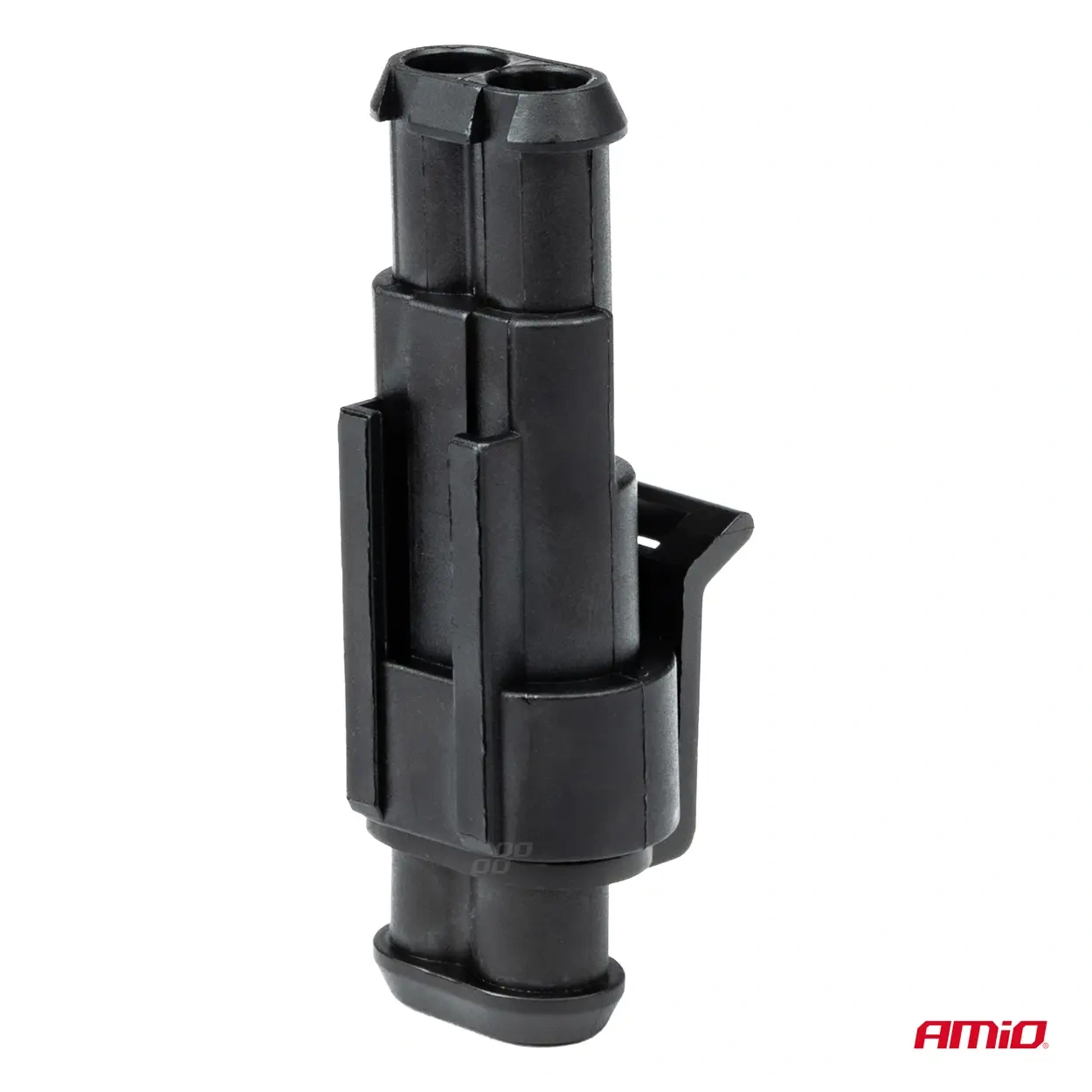

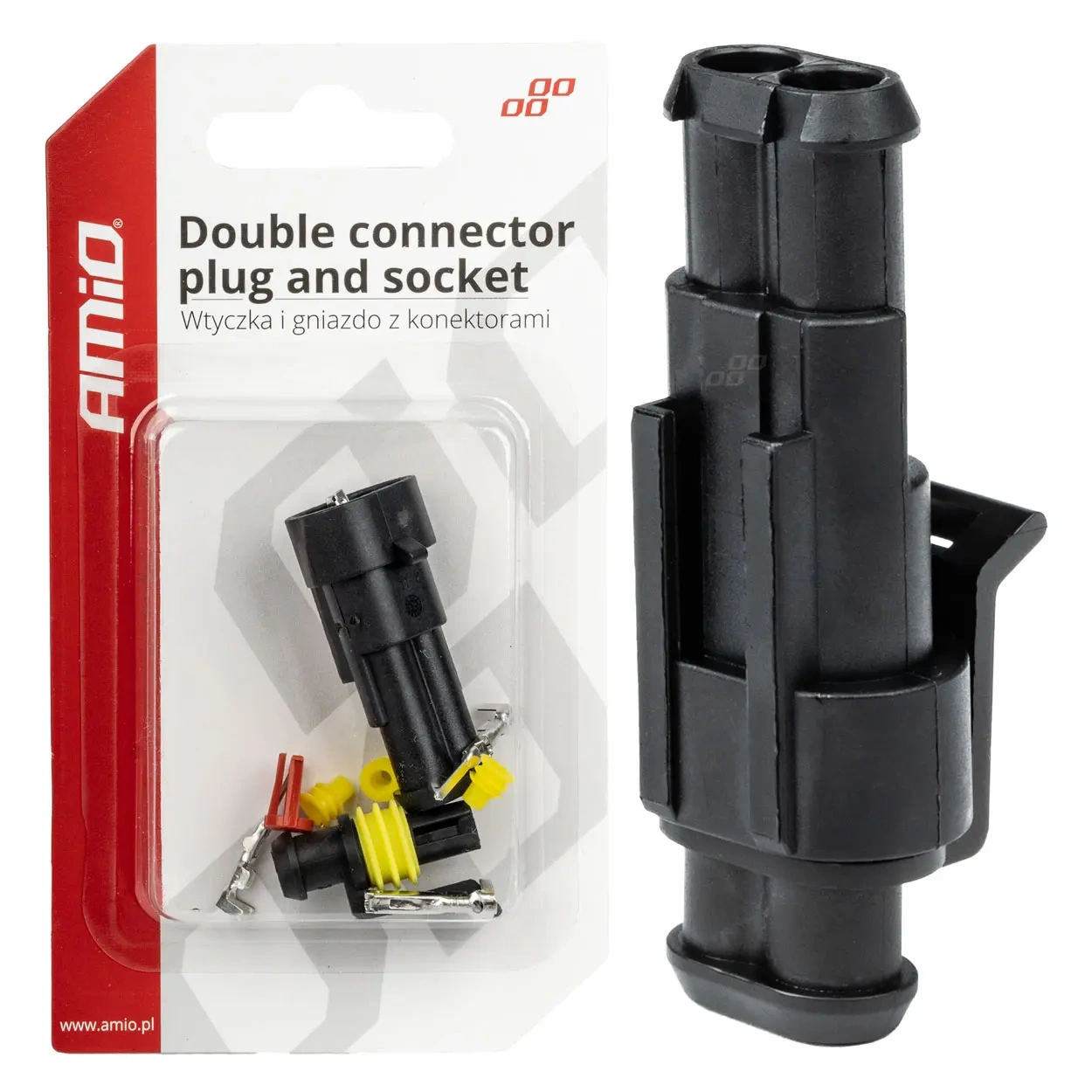

Kostka hermetyczna SuperSeal 2-pin IP67 – wtyk i gniazdo do instalacji samochodowych 12V/24V

Kostka hermetyczna SuperSeal 2-pin to popularne złącze elektryczne stosowane w motoryzacji, elektronice pojazdowej oraz urządzeniach przemysłowych. Komplet zawiera wtyk i gniazdo wraz z konektorami oraz uszczelnieniami, dzięki czemu umożliwia wykonanie trwałego i odpornego połączenia elektrycznego.

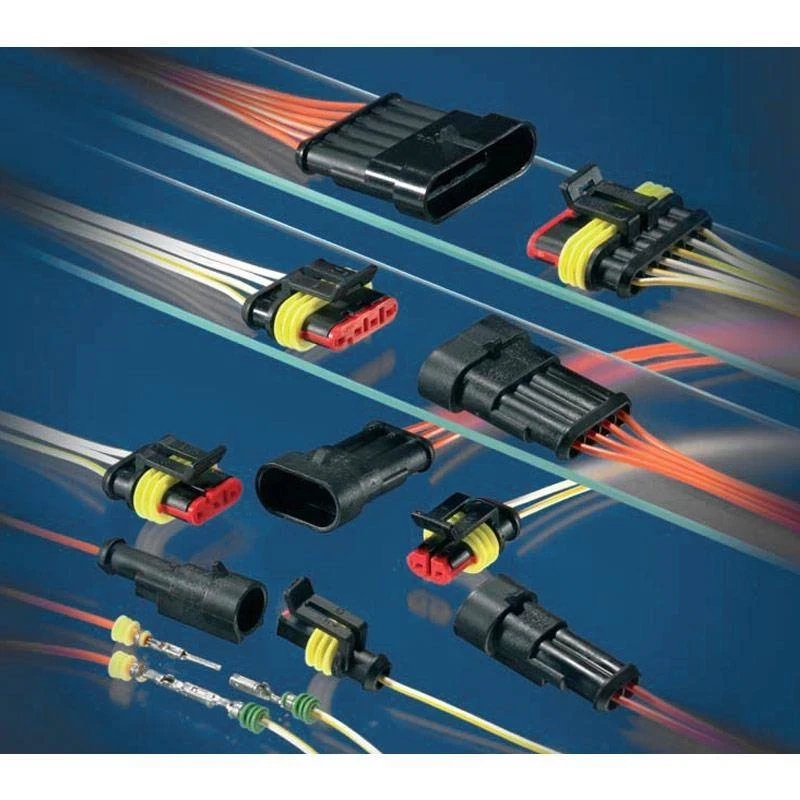

Złącza typu SuperSeal są wykorzystywane między innymi przy podłączaniu oświetlenia LED, czujników, pomp, wentylatorów, sterowników, instalacji dodatkowych oraz urządzeń pracujących w trudnych warunkach środowiskowych. Hermetyczna konstrukcja skutecznie zabezpiecza styki przed wodą, kurzem, błotem i korozją.

Obudowa wykonana z poliamidu 6.6 cechuje się dobrą odpornością mechaniczną oraz wysoką trwałością termiczną. Styki z brązu cynowanego CuZn/Sn zapewniają stabilne parametry elektryczne oraz niski opór połączenia.

Złącze obsługuje instalacje 12V i 24V, dlatego może być stosowane zarówno w samochodach osobowych i motocyklach, jak również w pojazdach ciężarowych, maszynach rolniczych czy urządzeniach przemysłowych.

Specyfikacja techniczna

• Typ złącza: hermetyczne SuperSeal
• Liczba pinów: 2
• Napięcie pracy: 12V – 24V DC
• Maksymalny prąd pracy ciągłej: 15 A
• Maksymalny prąd chwilowy: 18 A przez 5 sekund
• Typ styków: konektor SS1.5
• Obsługiwany przekrój przewodu: 0,75 – 1,5 mm²
• Materiał styków: brąz cynowany CuZn/Sn
• Materiał obudowy: poliamid 6.6
• Uszczelnienie: gumowe / silikonowe
• Stopień ochrony: IP67
• Zakres temperatur pracy: od -40°C do +125°C
• Zastosowanie: motoryzacja, elektronika samochodowa, maszyny, instalacje LED, urządzenia DC
• Zgodność: RoHS, EC

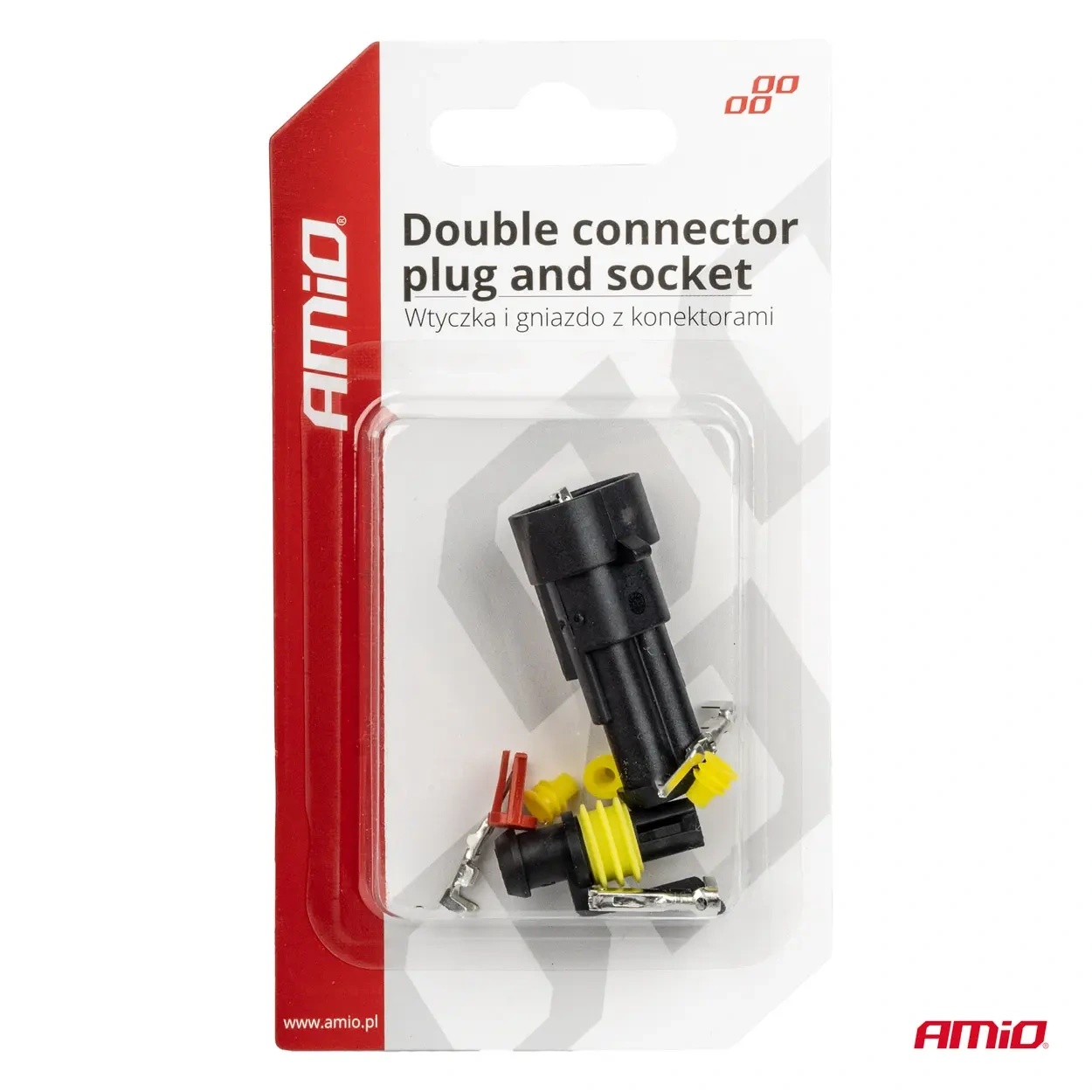

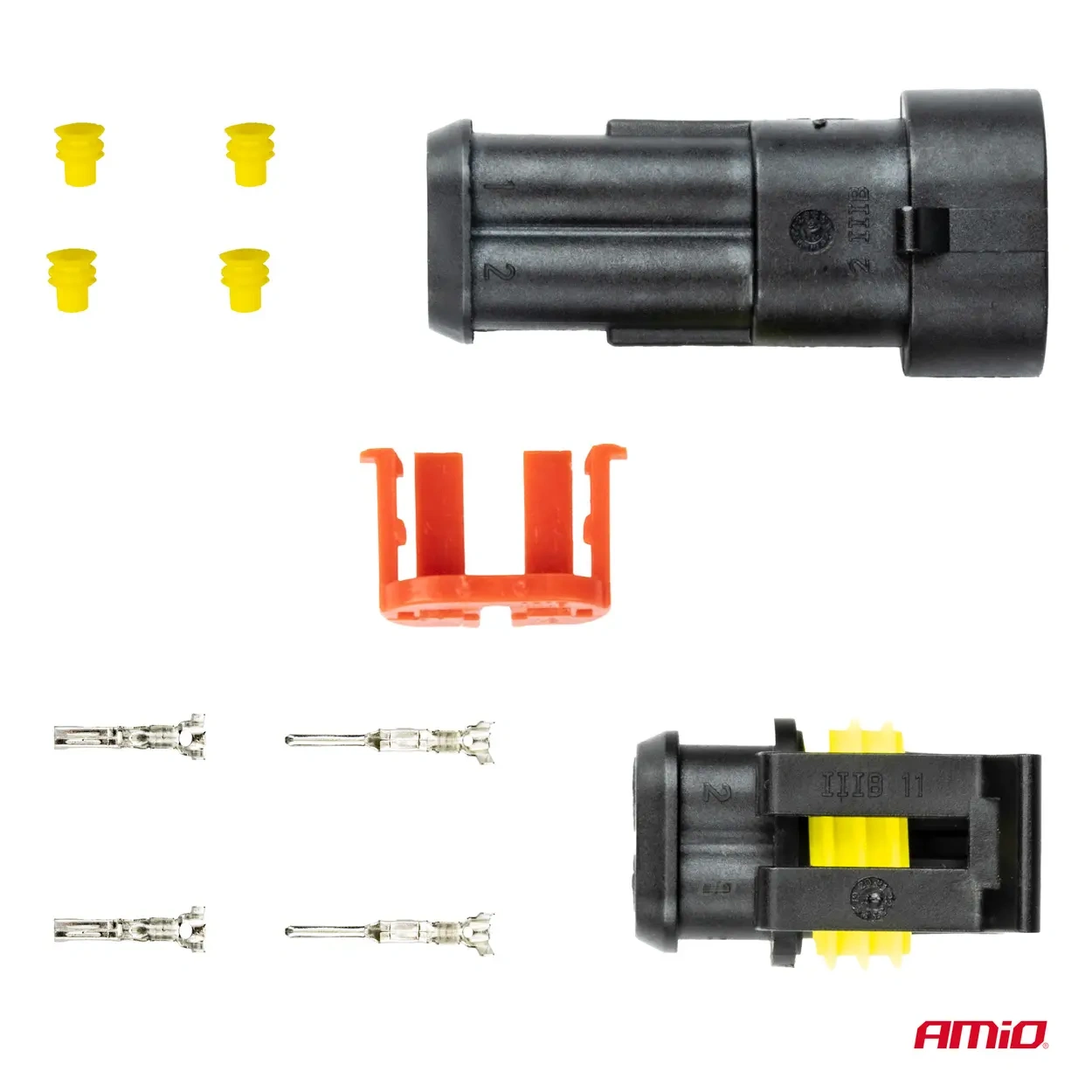

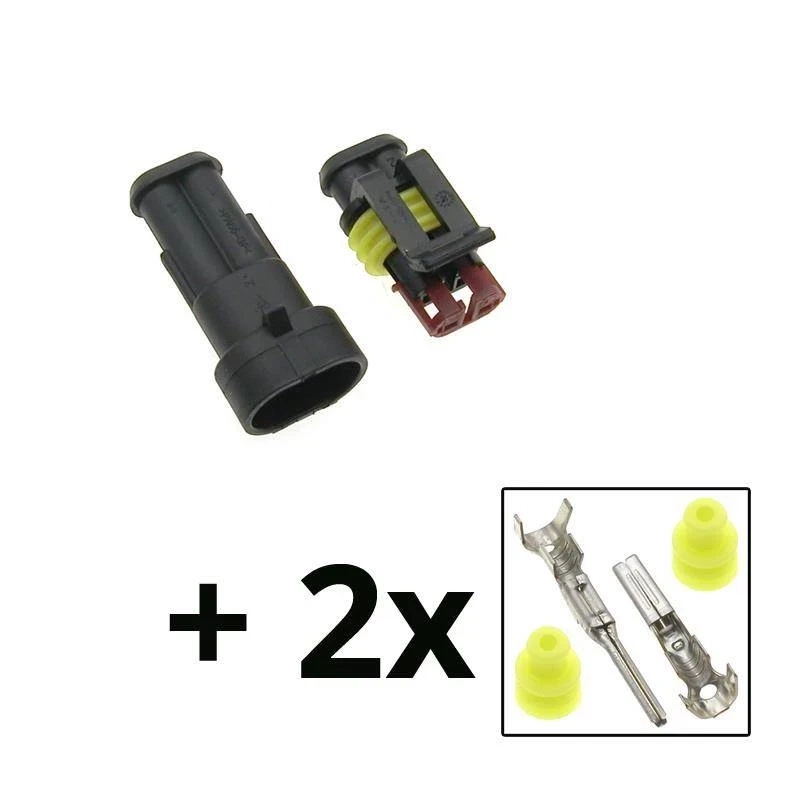

Zawartość zestawu

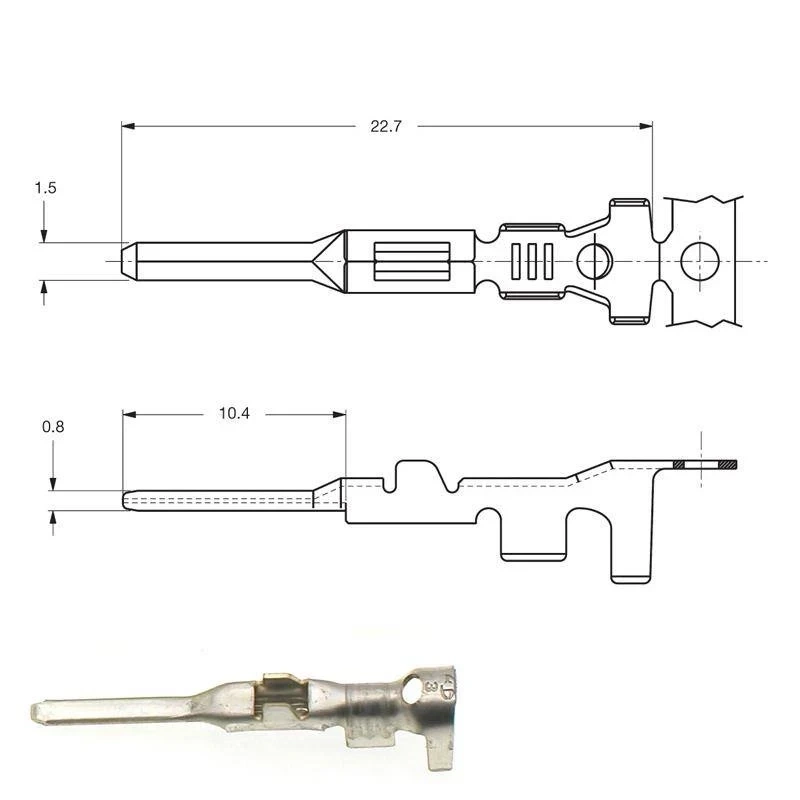

• 2 × konektor męski

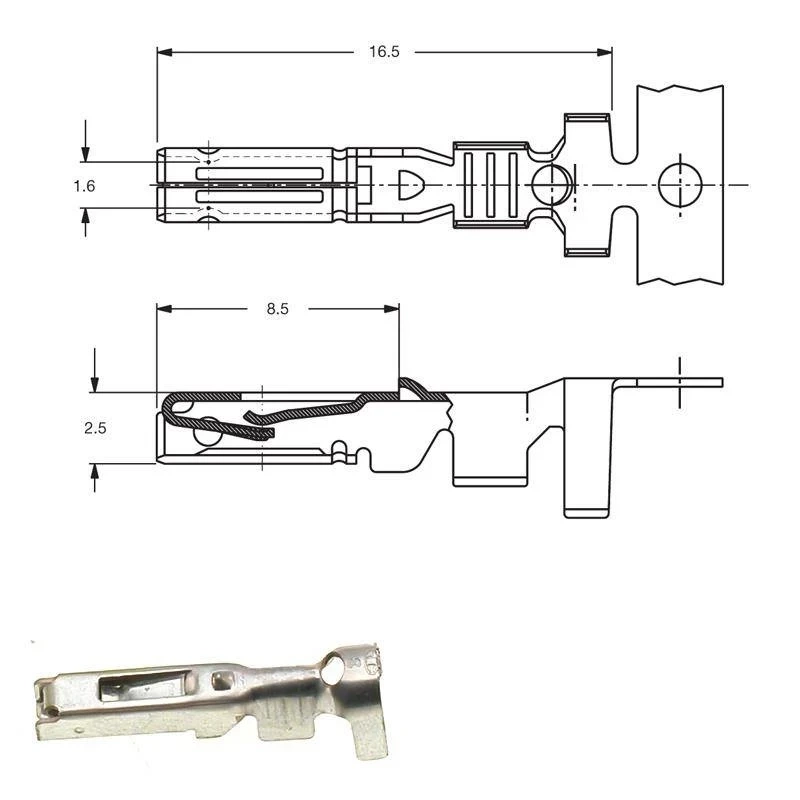

• 2 × konektor żeński

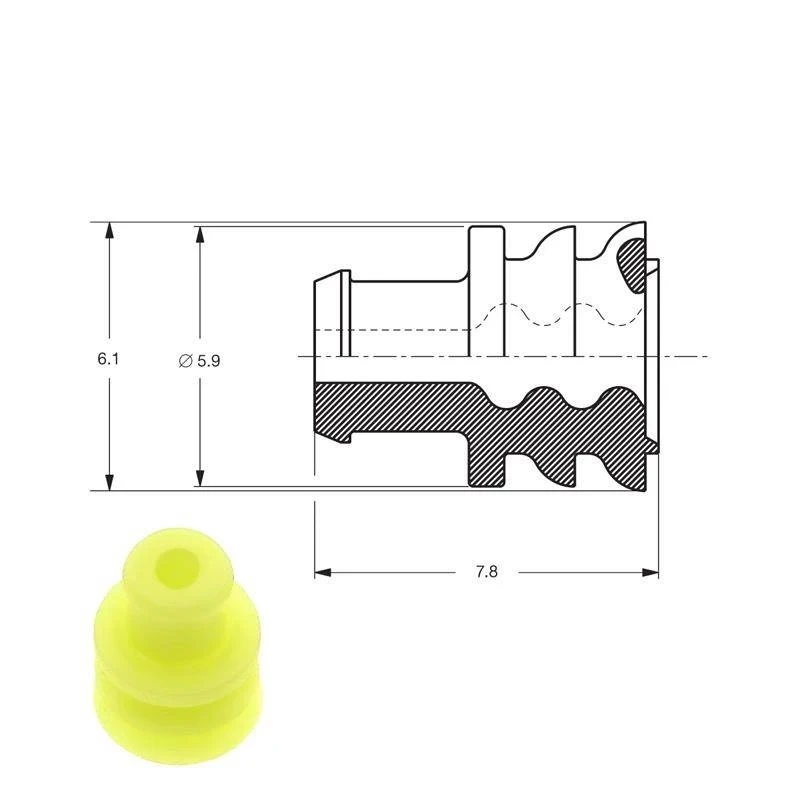

• 4 × gumki uszczelniające

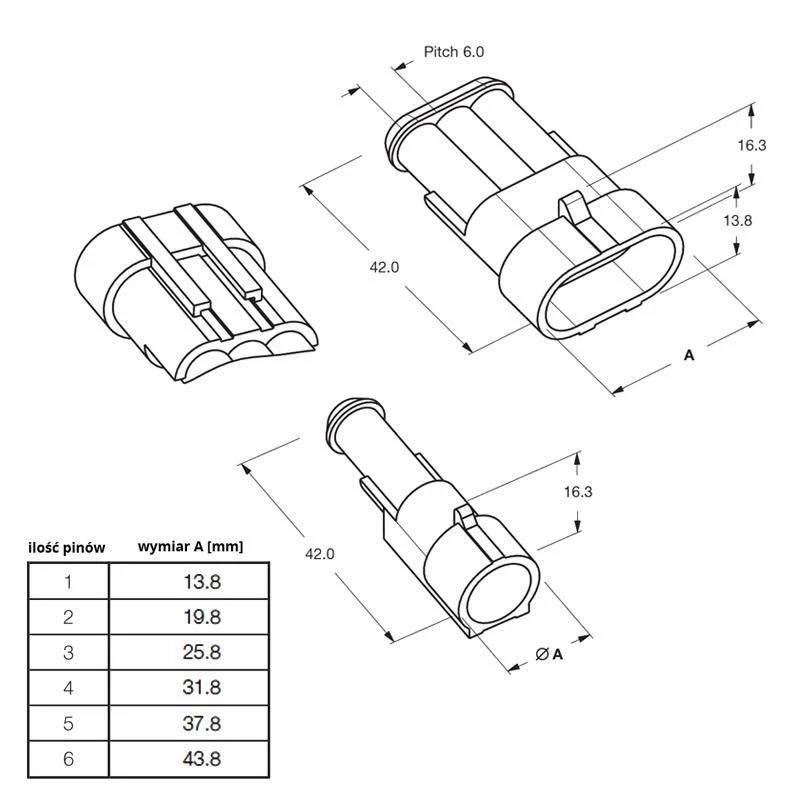

• 1 × dwuczęściowa zamykana kostka hermetyczna

Porady techniczne

• Do zaciskania konektorów używaj odpowiedniej zaciskarki. Nieprawidłowe zaciśnięcie zwiększa rezystancję styku i może prowadzić do przegrzewania połączenia.
• Przed montażem załóż uszczelki na przewód. Po zaciśnięciu konektora ich założenie będzie niemożliwe bez ponownego rozbierania złącza.
• Przy instalacjach o większym poborze prądu stosuj odpowiedni przekrój przewodów. Zbyt cienki przewód powoduje spadki napięcia i straty mocy.
• Po złożeniu sprawdź poprawność zatrzaśnięcia konektorów. Piny powinny być stabilnie osadzone i nie wysuwać się podczas ciągnięcia przewodu.
• Złącza IP67 chronią przed wodą i pyłem tylko po poprawnym montażu. Niedokładnie założone uszczelnienie obniża szczelność połączenia.

Stopień ochrony IP67 oznacza pełną ochronę przed pyłem oraz odporność na krótkotrwałe zanurzenie w wodzie. Dzięki temu złącza tego typu są szeroko stosowane w komorach silnika, instalacjach oświetleniowych, elektronice pojazdowej oraz urządzeniach pracujących na zewnątrz.
