Zaciskarka RJ45 do wtyków przelotowych 8 pin, Proskit CP-342

Zaciskarka CP-342 do wtyków przelotowych RJ45

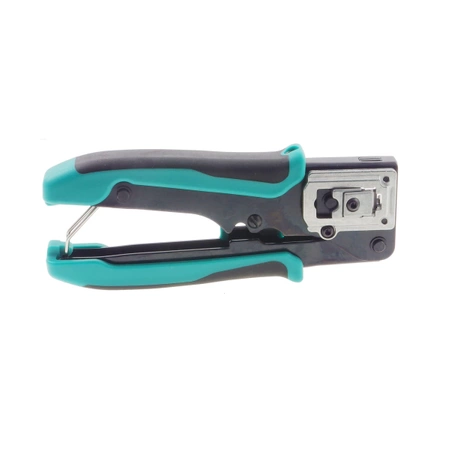

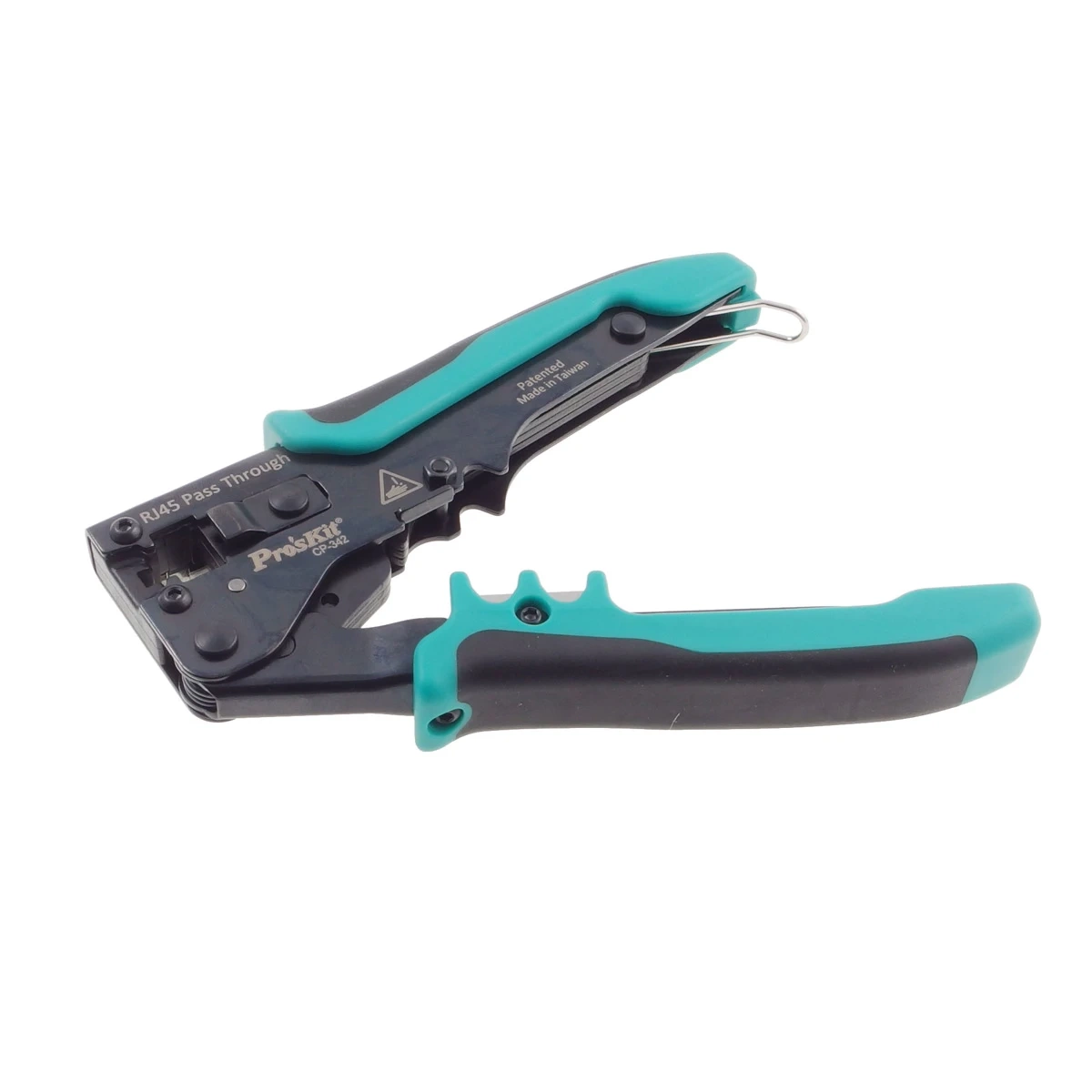

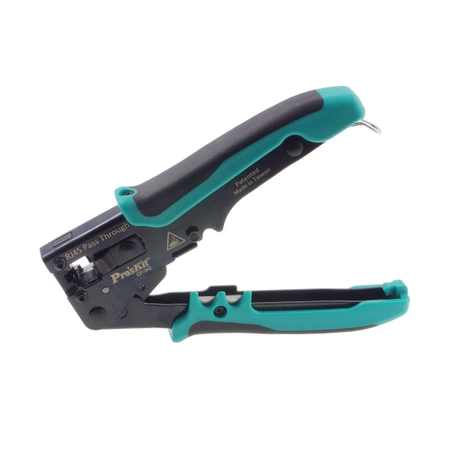

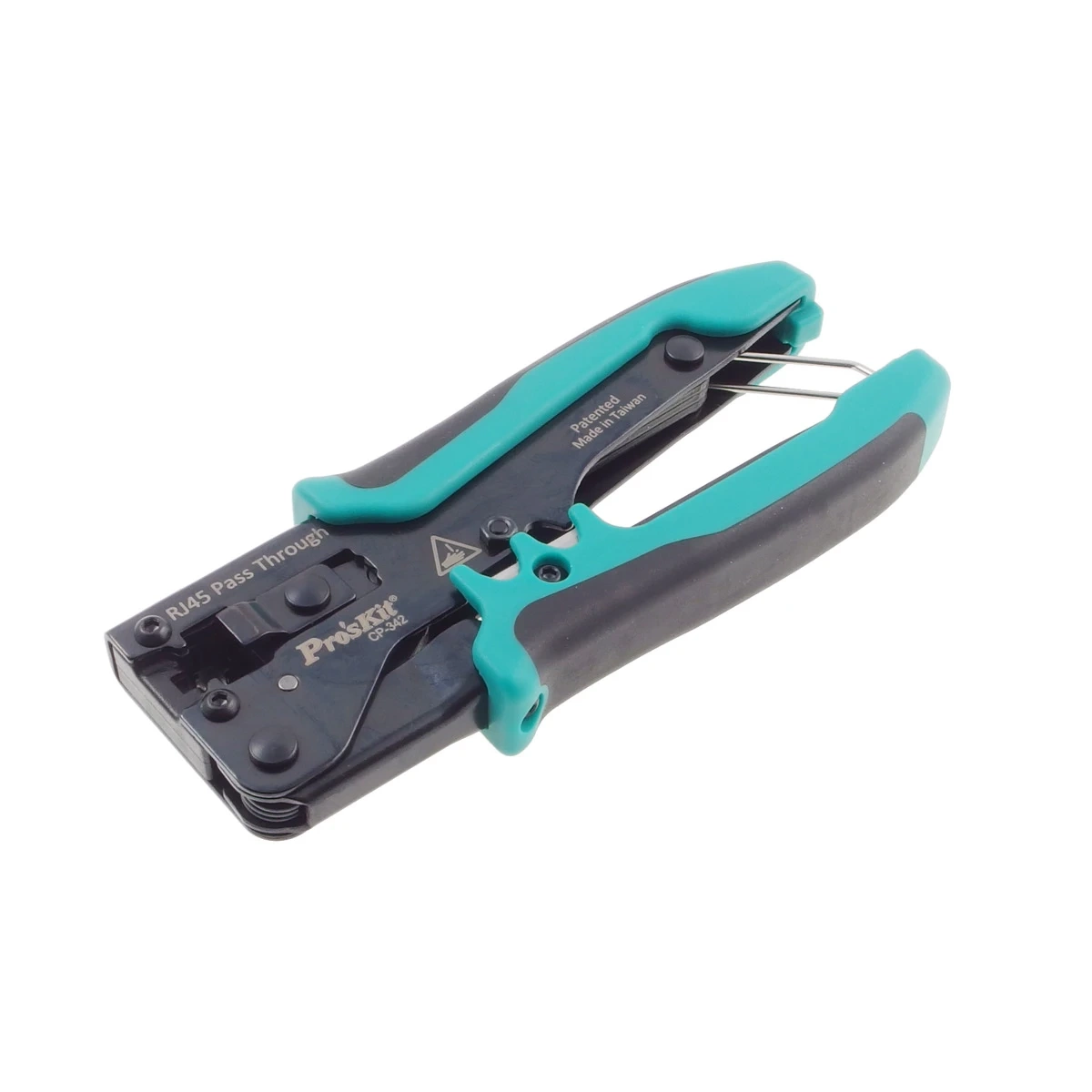

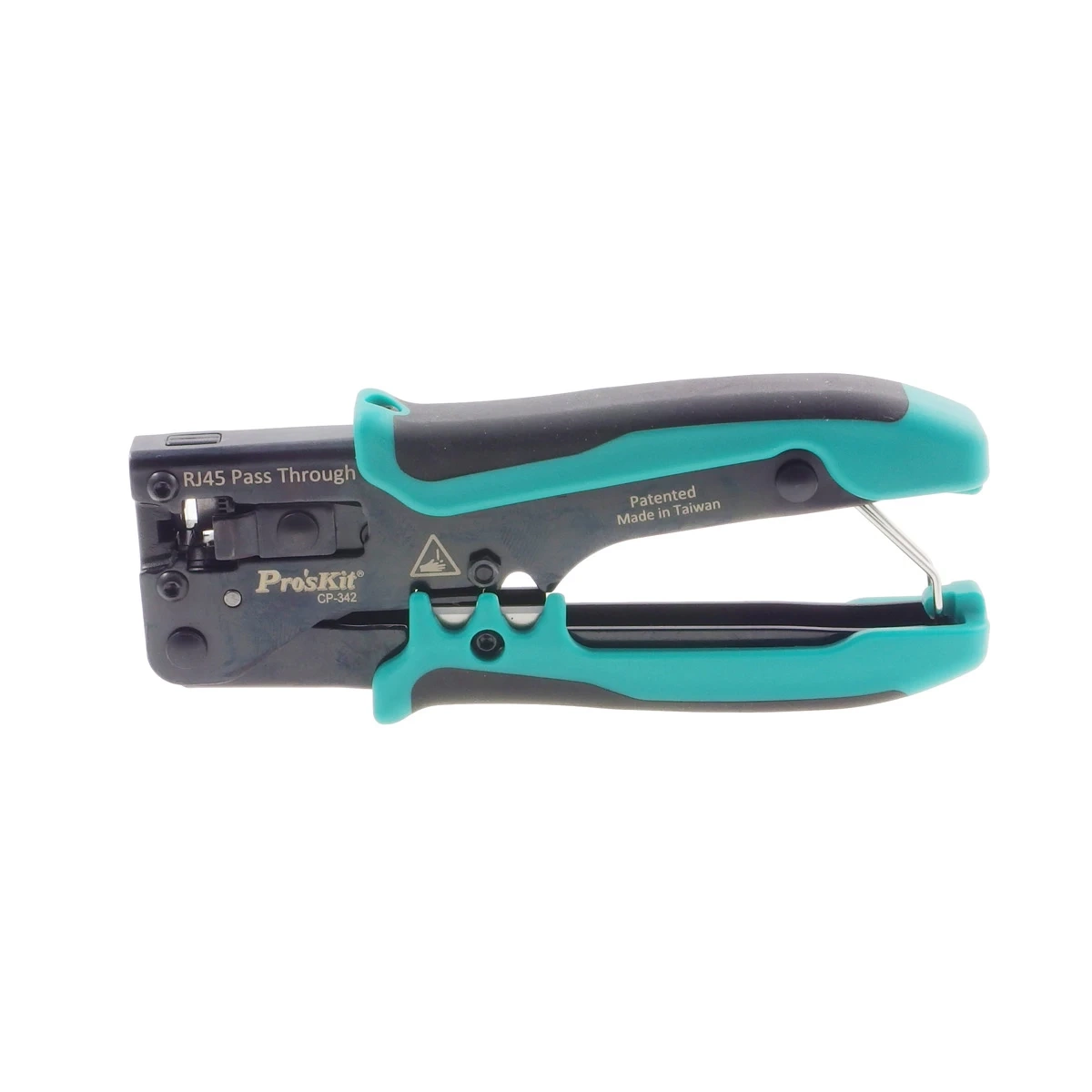

Pro’sKit CP-342 End Pass Through Mini Crimper to kompaktowa zaciskarka do pracy z przelotowymi wtykami modularnymi RJ45 Pass Through. Narzędzie umożliwia wykonanie trzech podstawowych operacji podczas przygotowania przewodu sieciowego: cięcie, zdejmowanie izolacji i zaciskanie wtyku RJ45.

Model CP-342 obsługuje technologię End Pass Through, w której żyły przewodu przechodzą przez czoło wtyku RJ45. Ułatwia to kontrolę kolejności przewodów przed zaciśnięciem, co zmniejsza ryzyko błędów przy wykonywaniu patchcordów Ethernet.

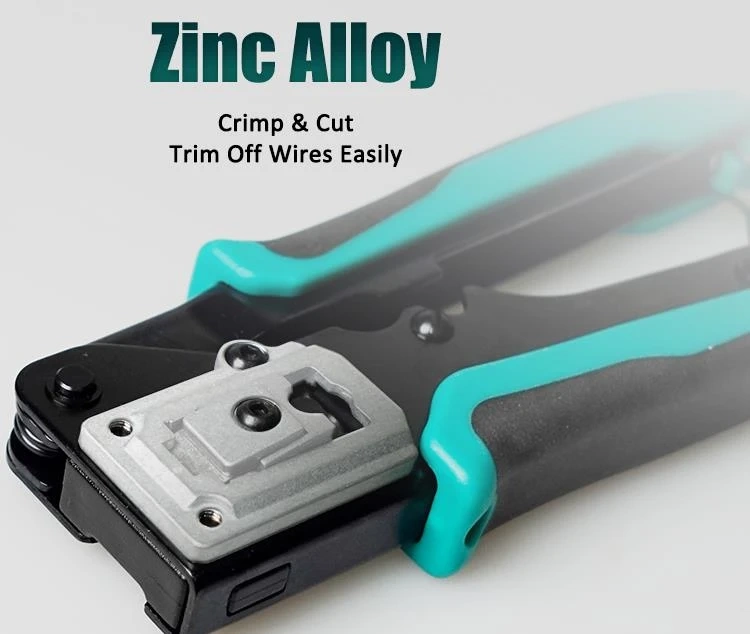

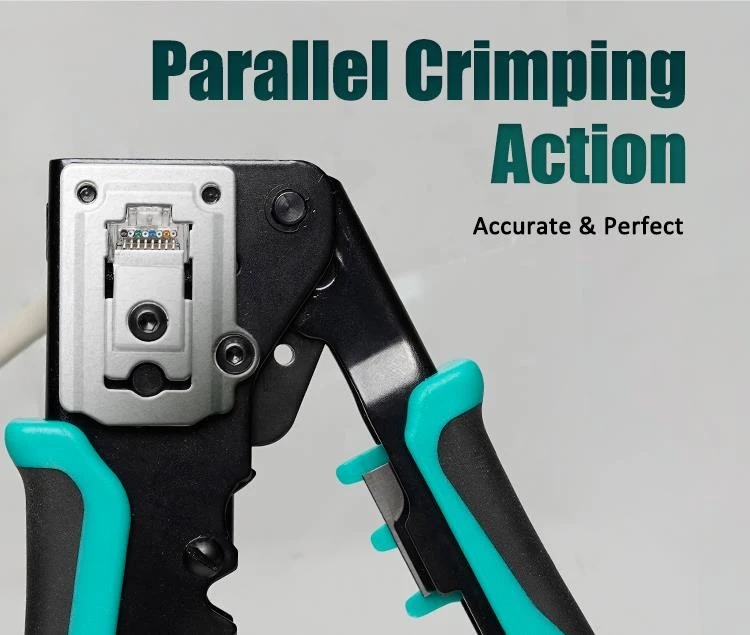

Zaciskarka wykorzystuje równoległy mechanizm zaciskania, dzięki czemu nacisk na styki wtyku rozkłada się bardziej równomiernie. Ma to znaczenie przy wykonywaniu przewodów sieciowych, gdzie liczy się stabilny kontakt elektryczny, powtarzalność zacisku i ograniczenie problemów typu bad crimp, słaby styk lub niestabilne połączenie.

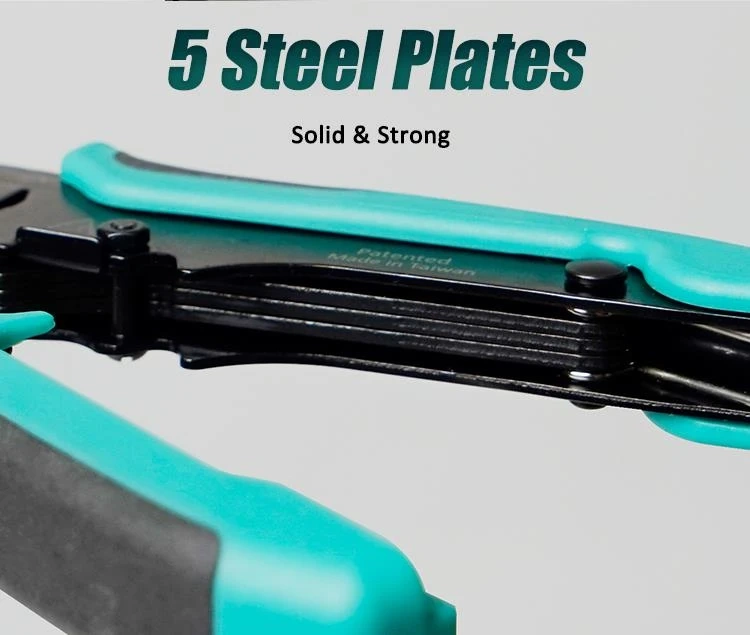

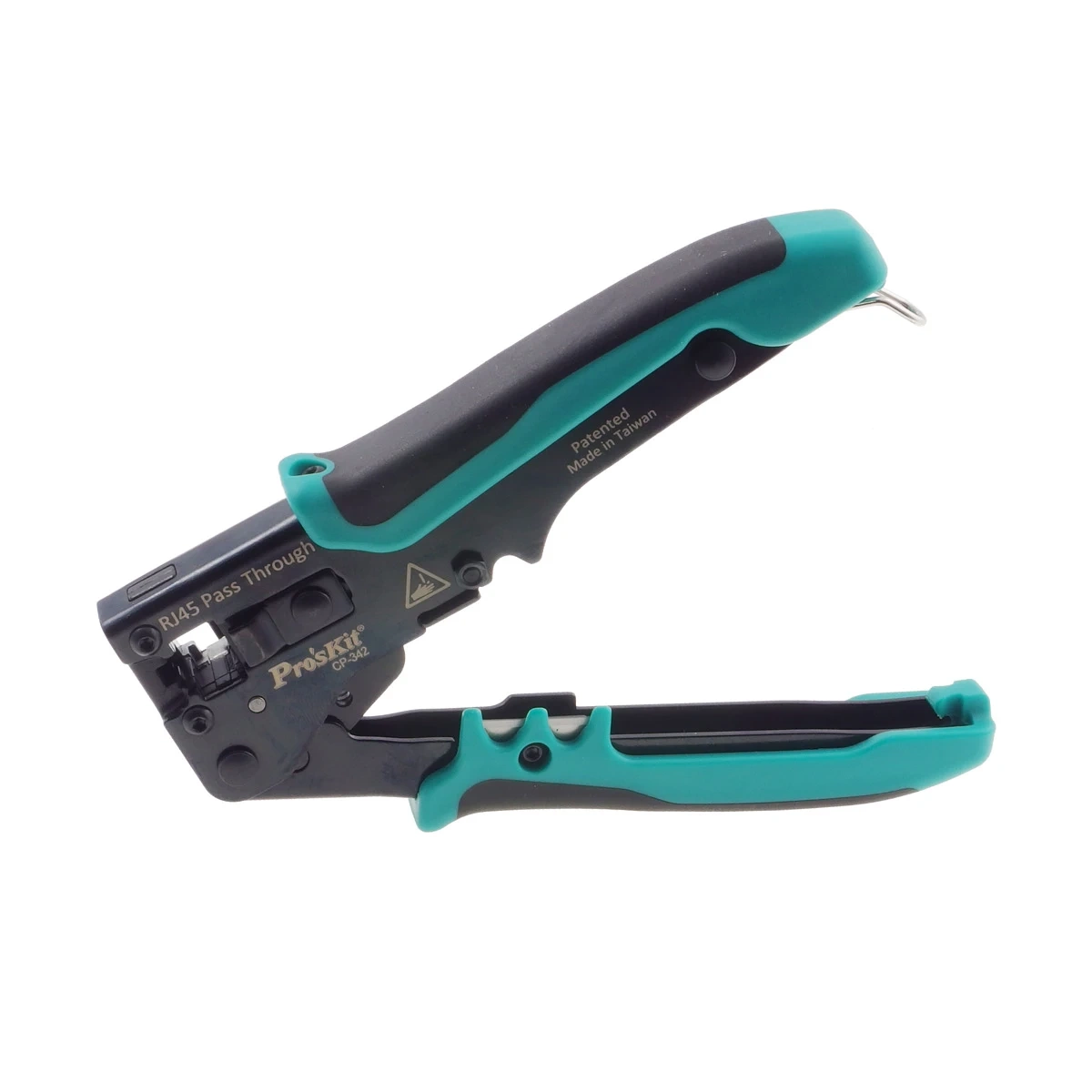

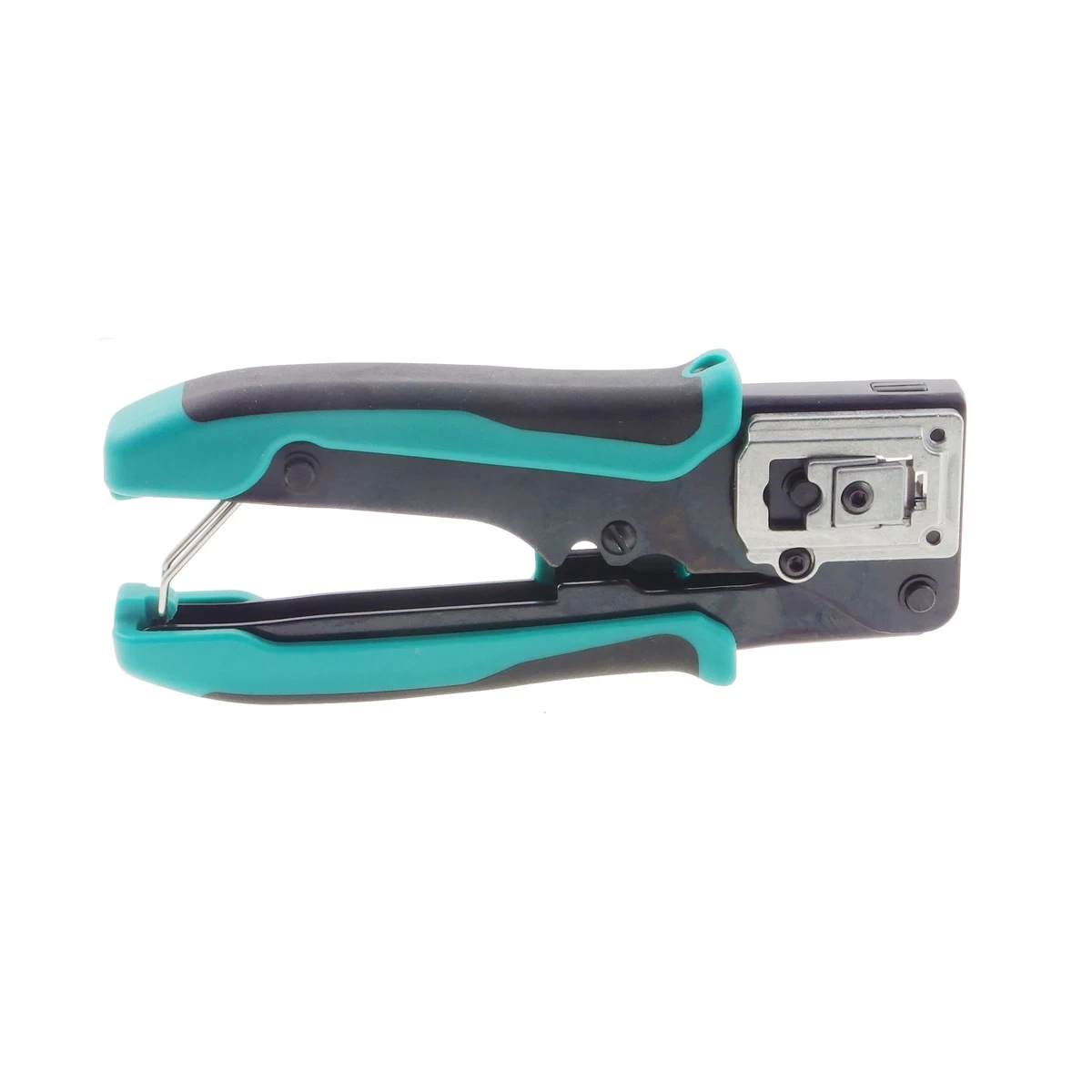

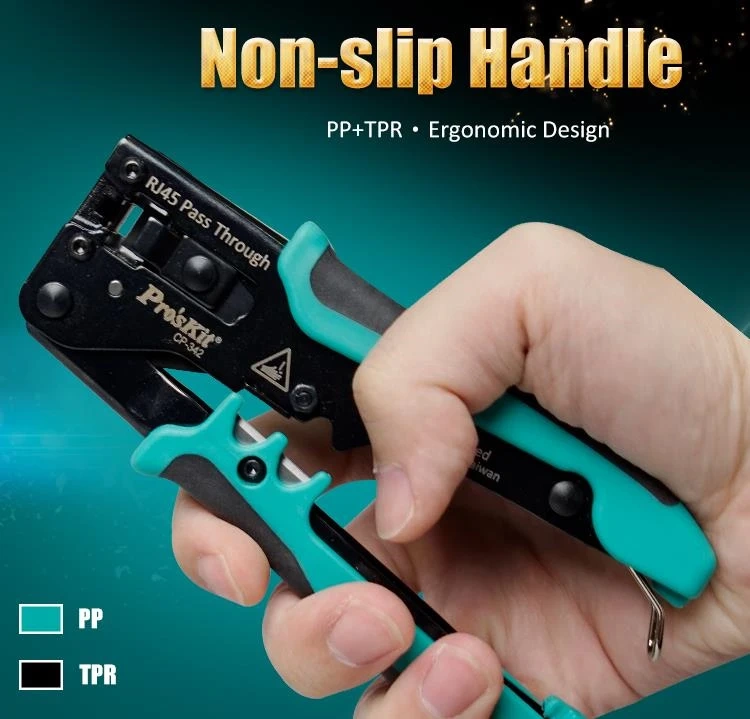

Korpus wykonano ze stali stopowej S50C poddanej obróbce cieplnej, z czernioną powierzchnią ochronną. Rękojeść z materiałów PP + TPR poprawia chwyt i ogranicza ślizganie się narzędzia w dłoni. Kompaktowa długość 143 mm sprawia, że zaciskarka dobrze sprawdza się w pracy serwisowej, instalatorskiej i warsztatowej.

Specyfikacja techniczna

• Model: Pro’sKit CP-342
• Typ narzędzia: mini zaciskarka do wtyków RJ45 Pass Through
• Obsługiwane złącza: 8P8C / RJ45 End Pass Through

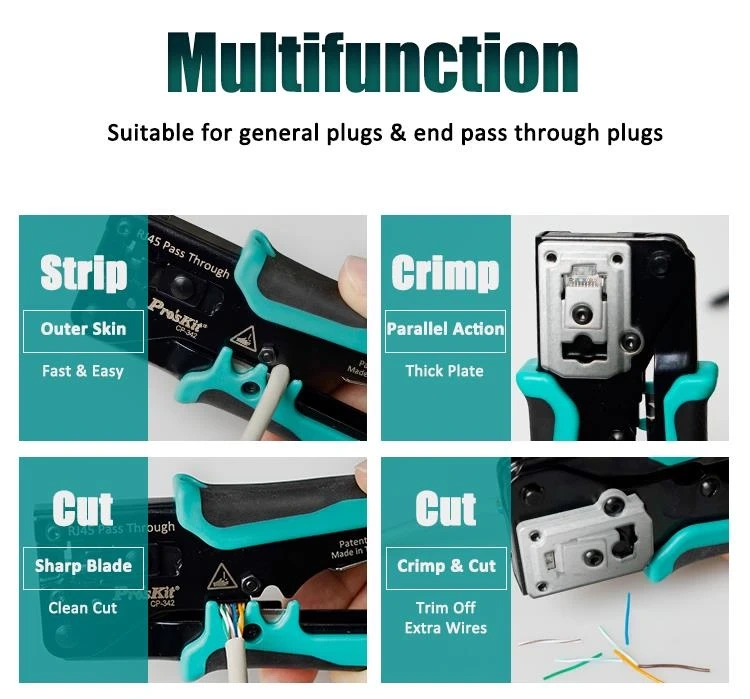

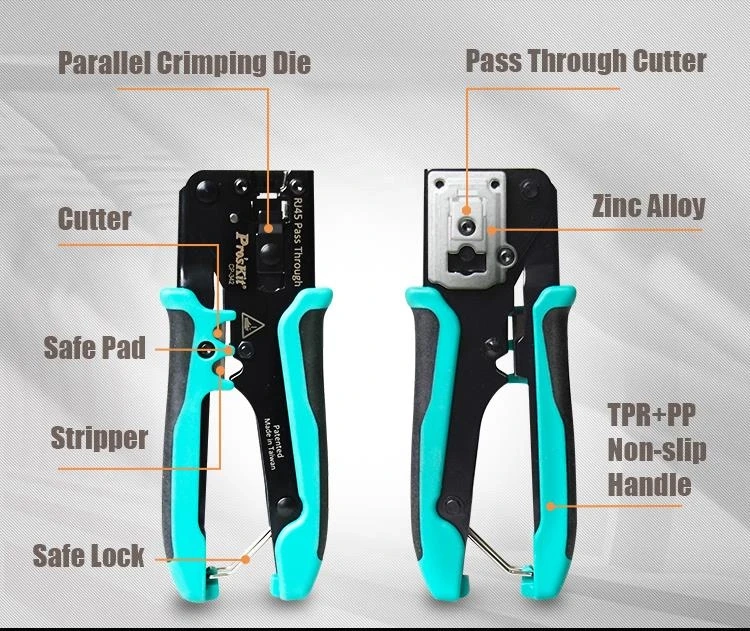

• Funkcje: cięcie przewodu, zdejmowanie izolacji, zaciskanie wtyku RJ45
• Mechanizm zaciskania: równoległe zaciskanie
• Materiał korpusu: stal stopowa S50C
• Powierzchnia: czerniona, oksydowana
• Materiał rękojeści: PP + TPR
• Twardość: 45 ± 3 HRC
• Ostrze: ostre ostrze do odcinania nadmiaru żył przy wtykach przelotowych

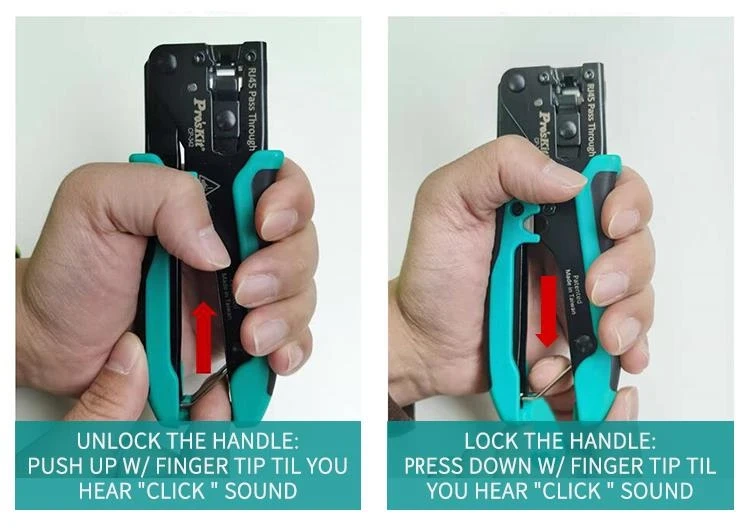

• Blokada transportowa: tak, mechaniczna blokada rękojeści
• Wymienne ostrze: 5CP-342-B

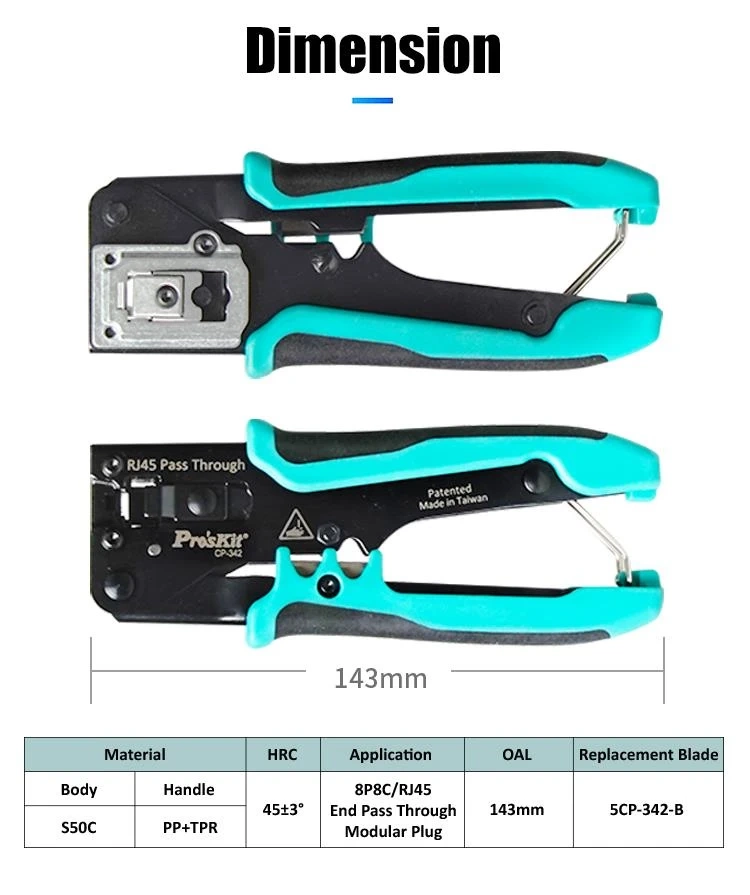

• Długość całkowita: 143 mm

Zawartość zestawu

• 1 × zaciskarka RJ45 Pass Through Pro’sKit CP-342
• Opakowanie blister

Porady techniczne

• Przed zaciśnięciem zawsze sprawdź kolejność żył – przy wtykach przelotowych przewody są widoczne na końcu złącza, więc łatwiej wychwycić pomyłkę w standardzie T568A lub T568B.
• Nie zdejmuj zbyt długiego odcinka izolacji zewnętrznej – płaszcz przewodu powinien wejść możliwie blisko wnętrza wtyku, aby połączenie było mechanicznie stabilne.
• Po zaciśnięciu użyj testera kabli RJ45 – pozwala szybko wykryć zamianę żył, przerwę, zwarcie lub źle dociśnięty pin.
• Przy kablach typu linka stosuj odpowiednie wtyki RJ45 – inne styki są przeznaczone do linki, a inne do drutu jednodrutowego.
• Nie zaciskaj ponownie tego samego wtyku – złącze RJ45 jest elementem jednorazowym; po błędnym zaciśnięciu najlepiej odciąć końcówkę i założyć nową.

Wtyk RJ45 8P8C stosowany jest najczęściej w przewodach sieciowych Ethernet. Oznaczenie 8P8C oznacza osiem pozycji i osiem styków. Każda żyła przewodu musi trafić w odpowiednie miejsce, ponieważ kolejność par skręconych wpływa na poprawną transmisję danych.

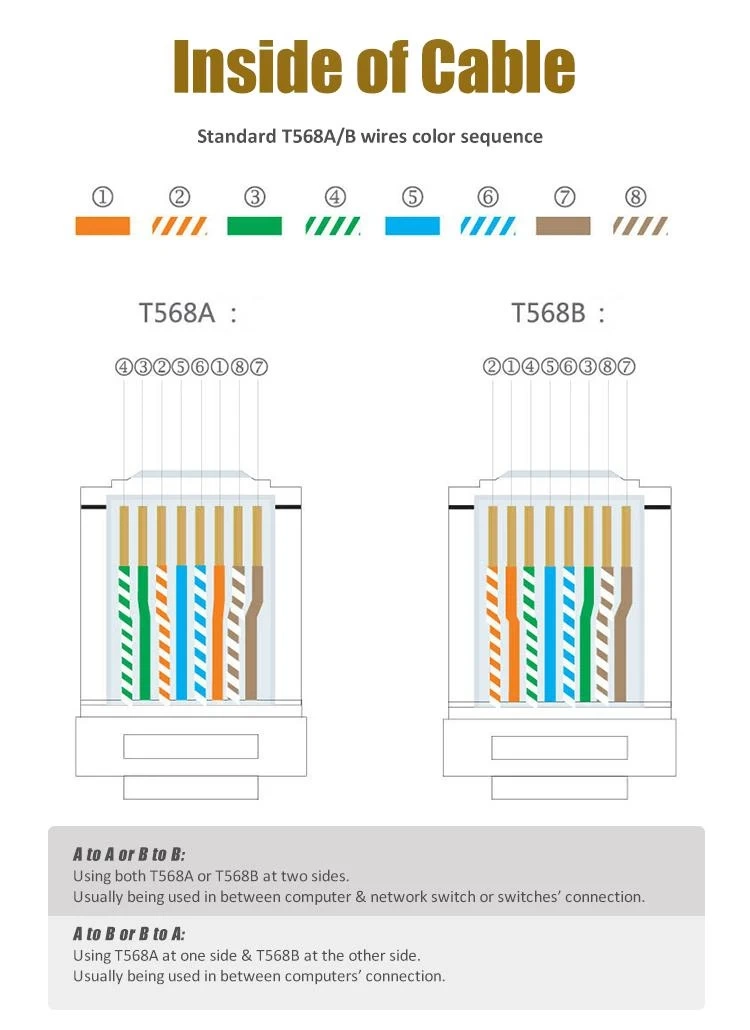

W praktyce najczęściej stosuje się dwa standardy zakończenia przewodu: T568A i T568B. W typowej instalacji najważniejsze jest zachowanie tego samego standardu na obu końcach przewodu. Błędna kolejność żył może powodować brak komunikacji, niestabilne połączenie lub spadek jakości transmisji.

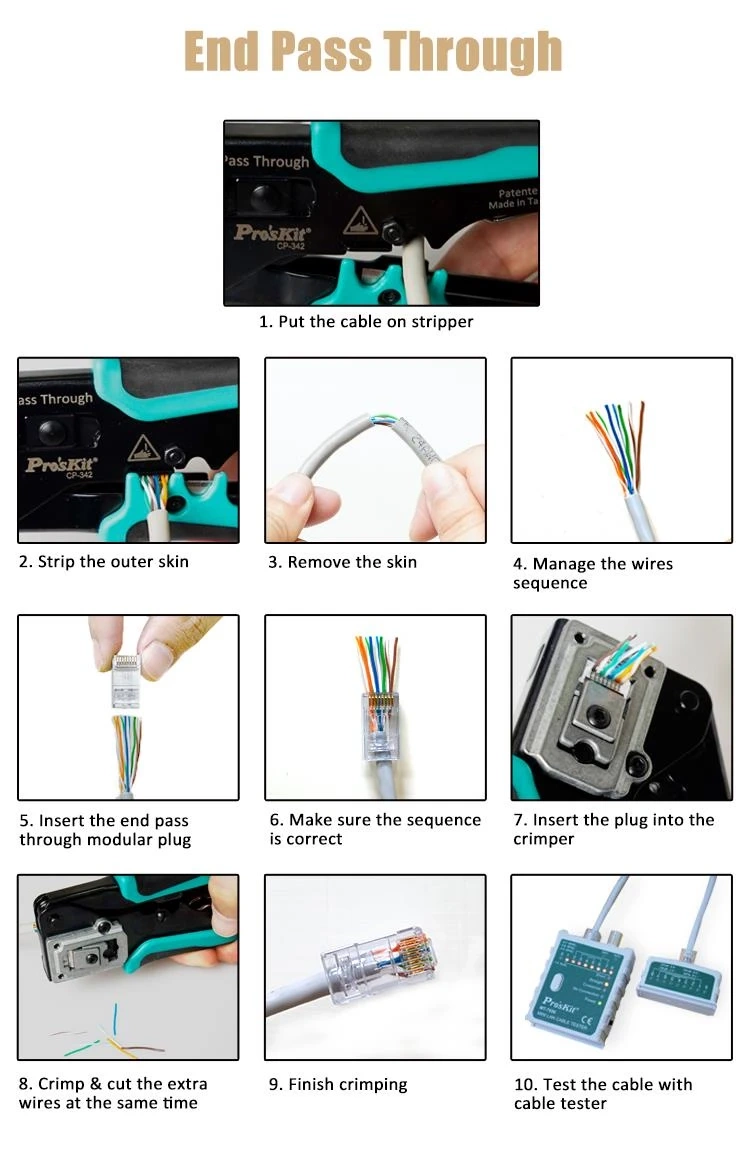

Technologia Pass Through ułatwia montaż, ponieważ żyły przechodzą przez cały wtyk i są odcinane podczas zaciskania. Dzięki temu instalator widzi kolejność przewodów przed finalnym zaciśnięciem, co jest szczególnie przydatne przy szybkim wykonywaniu większej liczby patchcordów.

Równoległe zaciskanie pomaga równomiernie docisnąć styki do żył przewodu. Dobre połączenie mechaniczne i elektryczne zmniejsza rezystancję styku oraz ogranicza ryzyko problemów z transmisją, szczególnie w sieciach pracujących z większą prędkością.
