Tester CCTV IP Noyafa NF-IPC725 – zaawansowane narzędzie do instalacji i diagnostyki monitoringu

Tester CCTV IP Noyafa NF-IPC725 – zaawansowane narzędzie do instalacji i diagnostyki monitoringu

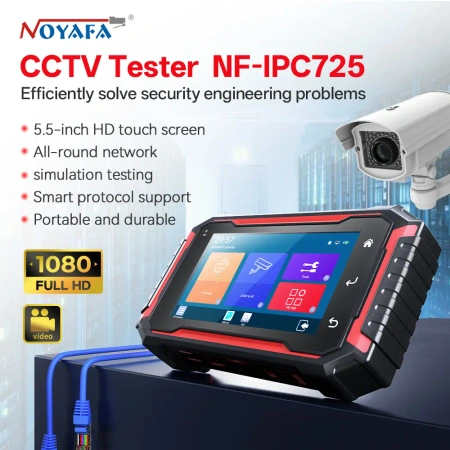

Noyafa NF-IPC725 to wielofunkcyjny tester CCTV i kamer IP, który integruje aż 12 kluczowych funkcji w jednym urządzeniu. Sprzęt przeznaczony do pracy z systemami monitoringu, instalacjami sieciowymi oraz diagnostyką infrastruktury IP znacząco upraszcza codzienną pracę instalatora.

Urządzenie wyposażono w 5,5-calowy ekran IPS Full HD (1920×1080), który zapewnia wysoką czytelność obrazu podczas konfiguracji kamer, ustawiania ostrości czy analizy sygnału w czasie rzeczywistym.

Tester obsługuje zarówno kamery analogowe CVBS, jak i nowoczesne systemy IP (ONVIF, RTSP), a także standardy HD-CVI, TVI oraz AHD do 8MP. Dzięki temu sprawdza się zarówno przy modernizacji starszych instalacji, jak i wdrażaniu nowych systemów monitoringu.

Najważniejsze możliwości:

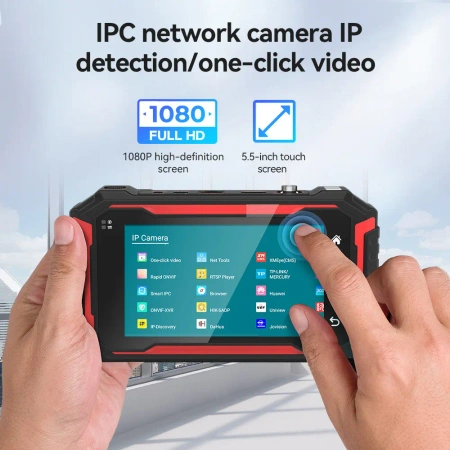

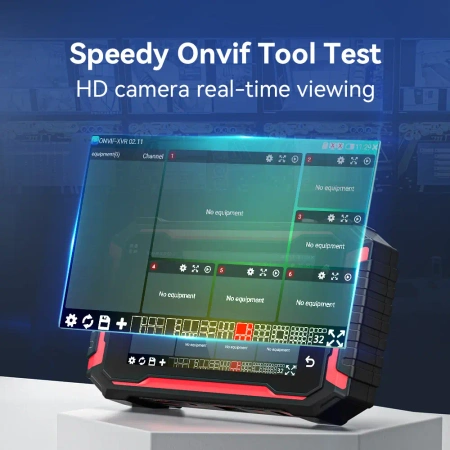

• Automatyczne wykrywanie kamer IP (ONVIF) i szybkie logowanie jednym kliknięciem
• Podgląd wideo w czasie rzeczywistym (do 4K) oraz obsługa H.265/H.264

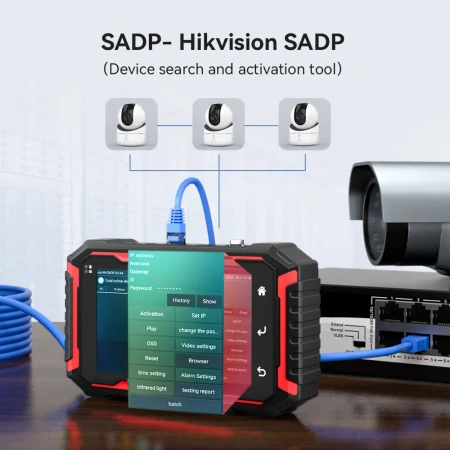

• Obsługa Hikvision (SADP) – aktywacja, zmiana IP, konfiguracja

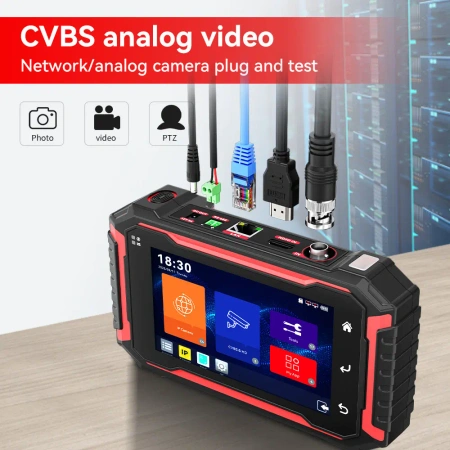

• Test kamer analogowych CVBS przez BNC
• Test kamer HD (TVI/CVI/AHD do 8MP) z obsługą PTZ i OSD

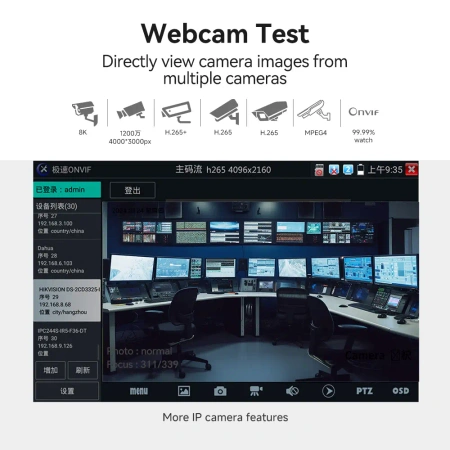

• Webcam test – podgląd obrazu z wielu kamer jednocześnie
• Zasilanie kamer: 12V DC oraz PoE 48V (do 25,5W)

Dodatkowo urządzenie pełni funkcję narzędzia sieciowego:

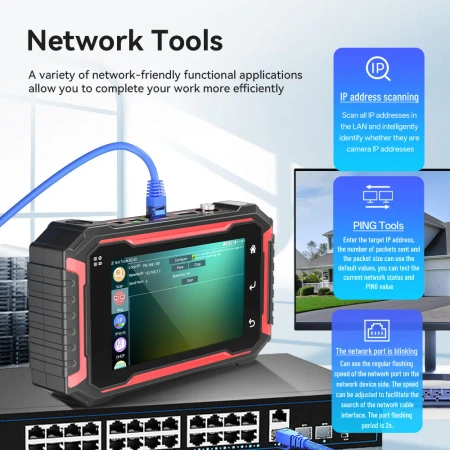

• Skanowanie IP i testy PING

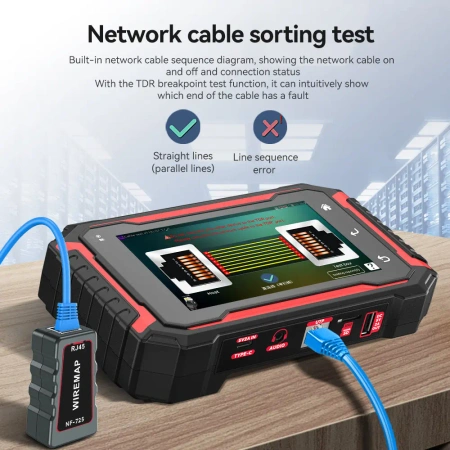

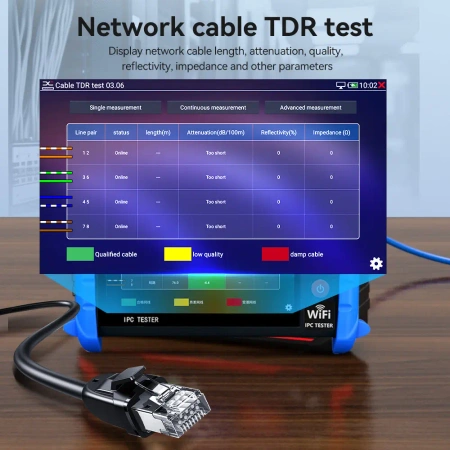

• Diagnostyka kabli LAN (TDR) – długość, tłumienie, impedancja, uszkodzenia
• Monitorowanie sieci (DHCP, trace route, link monitor)
• Wbudowane Wi-Fi (150 Mb/s)

To rozwiązanie eliminuje konieczność noszenia kilku urządzeń – tester, zasilacz PoE, analizator sieci i monitor wideo w jednym.

Specyfikacja techniczna

• Model: NF-IPC725
• Ekran: 5.5" IPS dotykowy
• Rozdzielczość: 1920 × 1080 (Full HD)
• Obsługiwane systemy wideo:
  • CVBS: NTSC / PAL (auto)
  • HD: TVI / CVI / AHD do 8MP (3840×2160)
  • IP: 4K, H.265 / H.264

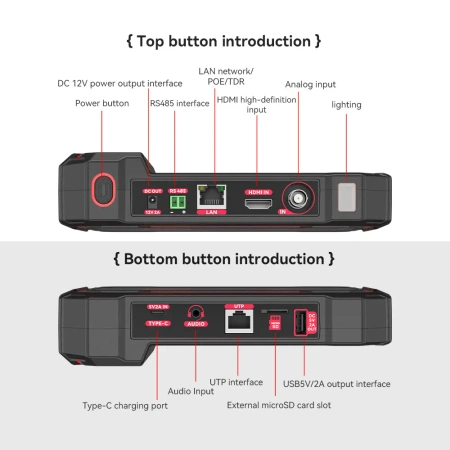

• Wejścia i interfejsy:
  • BNC (CVBS)
  • HDMI (do 4K 30FPS)
  • VGA (do 2048×1152 60FPS)
  • LAN (RJ45)
  • RS485 (PTZ)
  • Audio input
  • Type-C (ładowanie)
  • USB 5V/2A OUT
  • Slot microSD
• Funkcje IP:
  • ONVIF auto-detect
  • RTSP stream
  • Skanowanie IP
  • SADP (Hikvision)
  • Obsługa Dahua
• Funkcje sieciowe:
  • Ping
  • DHCP server
  • Trace route
  • Monitoring połączenia
• Test kabli:
  • UTP / RJ45
  • Długość kabla: do 180 m
  • Parametry: tłumienie, impedancja, refleksyjność
• Zasilanie:
  • Wyjście DC: 12V / 3A
  • PoE: 48V / max 25.5W
  • Zasilanie zewnętrzne: 12V / 1A
• Bateria:
  • Wbudowana Li-ion
  • Czas pracy: ok. 5 h
  • Czas ładowania: 3–4 h
• Łączność: Wi-Fi: do 150 Mb/s
• Warunki pracy: Temperatura: -10°C do +50°C
• Wymiary urządzenia: 183 × 110 × 36,5 mm
• Wymiary opakowania: 26,5 × 21,5 × 7,5 cm

W zestawie:

• Tester IPC725
• Zasilacz USB
• Kabel USB-C
• Kabel BNC
• Kabel sterujący RS485 (RS485 Control cable)
• Kabel zasilania wyjściowego (Power output cable)
• Mały tester kabli - przystawka RJ45
• Instrukcja
• Sztywne etui transportowe
• Kolorowe pudełko

Praktyczne wskazówki

• Skróć czas instalacji kamer IP nawet o kilkadziesiąt procent, korzystając z automatycznego wykrywania ONVIF zamiast ręcznej konfiguracji.
• Używaj funkcji PoE do szybkiego uruchamiania kamer bez dodatkowego zasilacza – idealne w terenie.
• Test TDR pozwala wykryć uszkodzenie kabla bez jego demontażu – szczególnie przydatne w istniejących instalacjach.
• Sprawdzaj parametry sygnału i jakość obrazu na miejscu, eliminując konieczność powrotów na serwis.
• Funkcja snapshot i nagrywania pozwala dokumentować błędy instalacyjne lub testy odbiorcze.

Trochę teorii – jak działa tester CCTV i TDR?

W systemach monitoringu sygnał wideo (analogowy lub cyfrowy IP) musi być poprawnie przesyłany bez zakłóceń. Problemy mogą wynikać z:

• złej konfiguracji sieci (IP, maska, porty),
• błędów w okablowaniu,
• spadków napięcia.

Technologia TDR (Time Domain Reflectometry) wykorzystywana w testerze pozwala analizować przewód poprzez wysłanie impulsu i pomiar jego odbicia. Dzięki temu można określić:

• długość kabla,
• miejsce uszkodzenia,
• jakość połączenia.

W przypadku kamer IP kluczową rolę odgrywa protokół ONVIF, który umożliwia komunikację między urządzeniami różnych producentów. Tester automatycznie wykrywa kamery zgodne z ONVIF i pozwala na ich szybką konfigurację bez znajomości szczegółów sieci.
