Profesjonalny tester światłowodów i sieci LAN z OTDR 150 km, analizą protokołów, PoE i multimetrem, Noyafa NF-8607

NF-8607 – profesjonalny tester światłowodów i sieci LAN z OTDR 150 km, analizą protokołów, PoE i multimetrem

NF-8607 All-in-One Fiber & Network Tester to zaawansowane, przenośne narzędzie serwisowe łączące w jednej obudowie OTDR do 150 km, miernik mocy optycznej (OPM), VFL 10 mW, stabilne źródło laserowe, tester PoE, weryfikator kabli Ethernet oraz multimetr. To kompletne rozwiązanie do diagnostyki sieci światłowodowych i miedzianych, przeznaczone do pracy przy instalacjach FTTH, w centrach danych, sieciach ISP oraz systemach CATV.

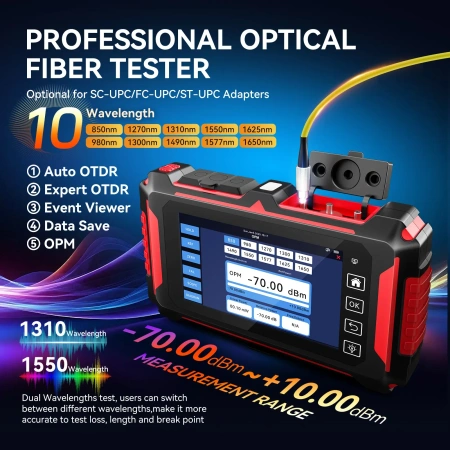

Zastosowany moduł OTDR o zasięgu do 150 km umożliwia precyzyjne wykrywanie zdarzeń refleksyjnych i niefleksyjnych w torze światłowodowym – spawów, złączy, zgięć, mikropęknięć czy całkowitych przerw. Czytelny wykres reflektometryczny wyświetlany na ekranie 5,5” TFT HD (1280×720) pozwala szybko zinterpretować wyniki pomiaru bez ryzyka błędnej oceny.

Urządzenie obsługuje pełny zestaw testów światłowodowych:

• OTDR – analiza zdarzeń i lokalizacja uszkodzeń
• OPM – pomiar mocy optycznej i strat toru

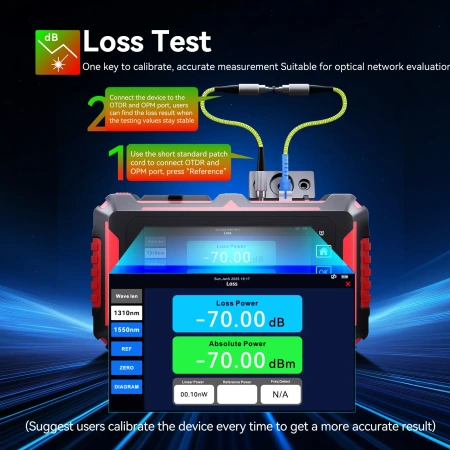

• Loss Test – weryfikacja tłumienia łącza

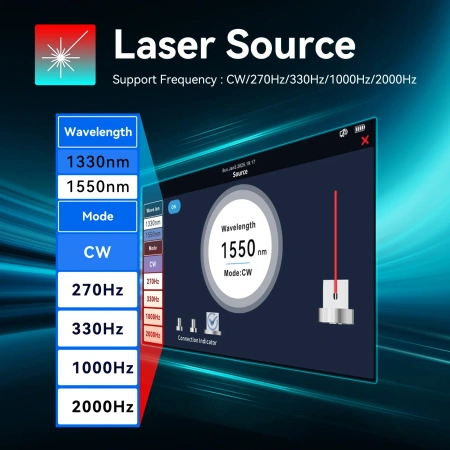

• Laser Source – stabilne źródło światła do pomiarów insercyjnych

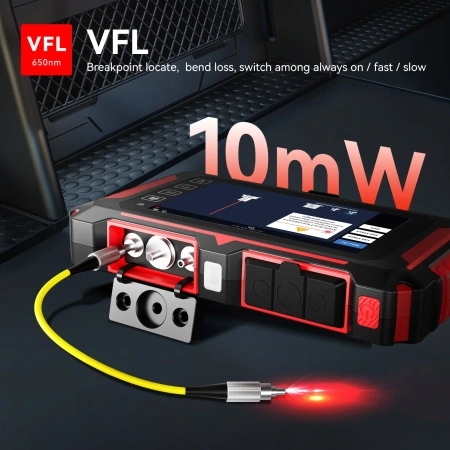

• VFL 10 mW – szybka wizualna lokalizacja uszkodzeń

W zakresie sieci miedzianych NF-8607 oferuje:

• testowanie PoE (weryfikacja napięcia i stabilności zasilania Ethernet),

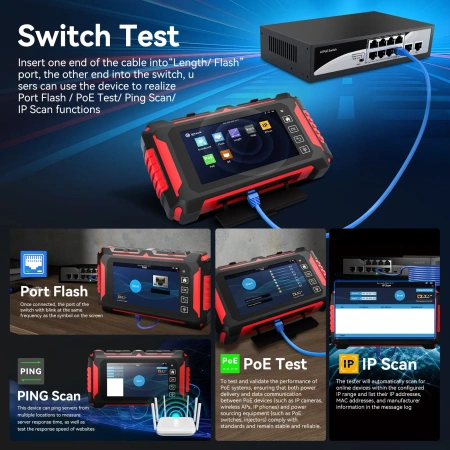

• sprawdzanie portów switchy i jakości linku,

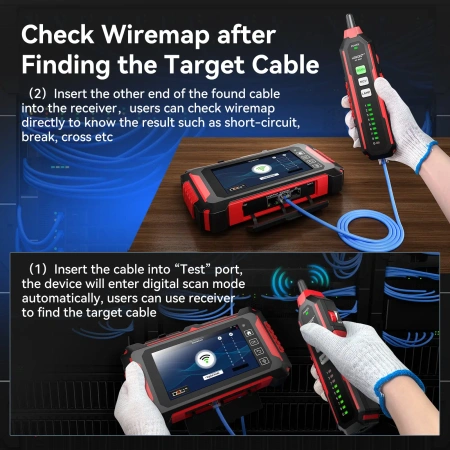

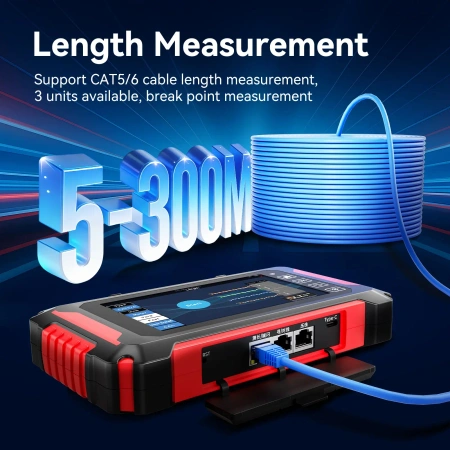

• weryfikację okablowania Ethernet (mapa połączeń),

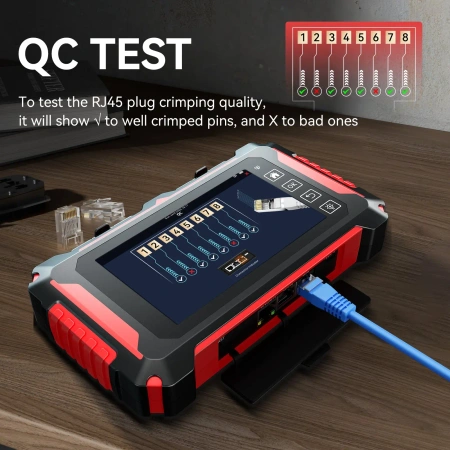

• tryby QC do kontroli jakości instalacji,

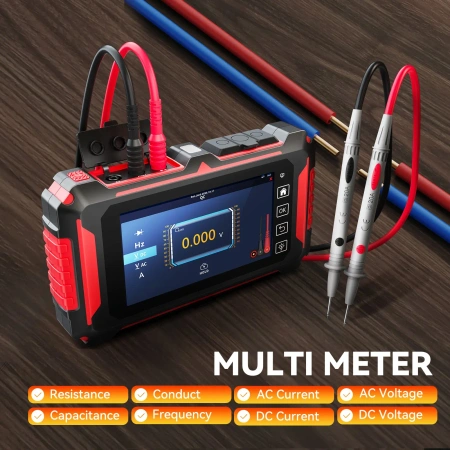

• wbudowany multimetr cyfrowy do podstawowych pomiarów elektrycznych.

Dzięki 60V ochronie antyprzepięciowej (anti-burn protection) urządzenie jest zabezpieczone przed uszkodzeniem podczas pracy z aktywnymi liniami.

Obudowa jest solidna i przystosowana do pracy w terenie – w szafach rack, studzienkach kablowych czy na dachach. Intuicyjne menu oparte na ikonach (3 główne sekcje funkcjonalne) skraca czas wdrożenia i umożliwia szybkie rozpoczęcie pracy bez długiego szkolenia.

Specyfikacja techniczna

• Model: NF-8607
• Wyświetlacz: 5.5” TFT HD, 1280 × 720 px
• Panel: dotykowy (pojemnościowy)
• Zasilanie: akumulator Li-Ion 3.7V / 4000 mAh
• Czas pracy: około 7 godzin
• Czas ładowania: około 4 godziny
• Port ładowania: USB Type-C
• Zakres temperatury pracy: -10°C do +50°C
• Temperatura przechowywania: -40°C do +70°C
• Wbudowana dioda LED do oświetlenia miejsca pracy
• Ochrona: 60V anti-burn protection
• OTDR – zasięg do 150 km
• Miernik mocy optycznej (OPM)
• Test tłumienia (Loss Test)
• Stabilne źródło laserowe
• VFL 10 mW do szybkiej diagnostyki wizualnej
• Test PoE – kontrola napięcia i zasilania urządzeń
• Weryfikacja portów switch
• Test mapy połączeń Ethernet
• Tryby QC do kontroli jakości instalacji
• Wbudowany multimetr
• Wymiary opakowania: 26,5 × 21,5 × 7,5 cm

Praktyczne wskazówki

• Przed wykonaniem pomiaru OTDR oczyść i sprawdź złącza światłowodowe – zabrudzenia są najczęstszą przyczyną błędnych odczytów.
• Do szybkiej lokalizacji przerwy użyj VFL 10 mW, zanim rozpoczniesz pełny pomiar reflektometryczny.
• W testach odbiorczych FTTH wykonuj jednocześnie pomiar tłumienia (Loss Test) i analizę OTDR – pozwoli to porównać wyniki teoretyczne z rzeczywistą stratą toru.
• Przy pracy z PoE sprawdź nie tylko obecność napięcia, ale także stabilność zasilania pod obciążeniem.
• Nie wykonuj pomiaru OTDR na aktywnej linii nadawczej, jeśli producent nie dopuszcza takiego trybu – może to zakłócić wynik.

Trochę teorii

Reflektometr OTDR (Optical Time Domain Reflectometer) działa na zasadzie wysyłania krótkiego impulsu światła do włókna światłowodowego i analizy światła odbitego wstecznie (zjawisko Rayleigha oraz odbicia Fresnela). Czas powrotu sygnału pozwala obliczyć odległość do miejsca nieciągłości.

Każde złącze, spaw czy zgięcie powoduje zmianę poziomu odbicia lub tłumienia. Wartość strat wyrażana jest w decybelach (dB). Nadmierne tłumienie może prowadzić do:

• spadku jakości transmisji,
• zwiększenia błędów pakietów,
• utraty synchronizacji w sieciach FTTH i CATV.

Test PoE bazuje na standardach IEEE 802.3af/at, w których napięcie stałe przesyłane jest tymi samymi parami przewodów co dane. Stabilność napięcia ma kluczowe znaczenie dla pracy punktów dostępowych, kamer IP i telefonów VoIP.

Z kolei pomiar elektryczny w trybie multimetru pozwala szybko zweryfikować ciągłość obwodu, napięcie czy podstawowe parametry instalacji – bez konieczności noszenia dodatkowego miernika.
