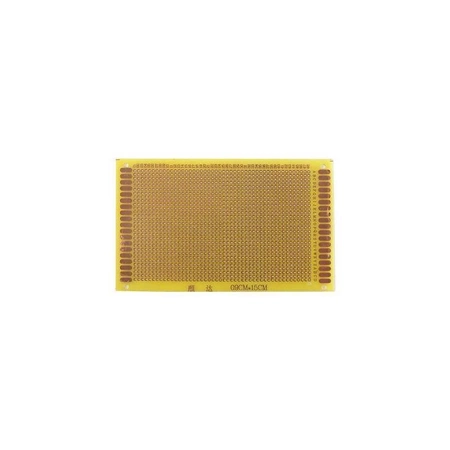

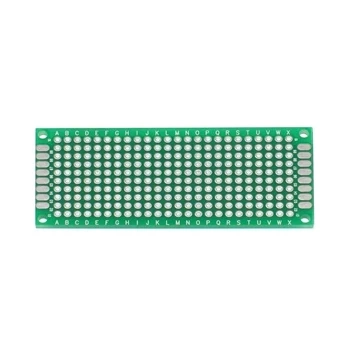

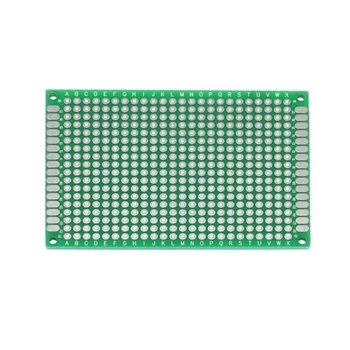

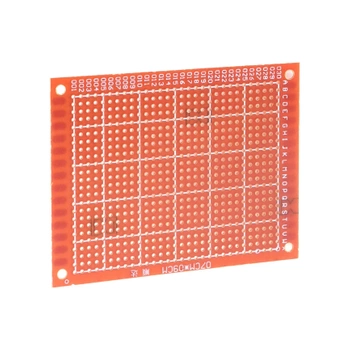

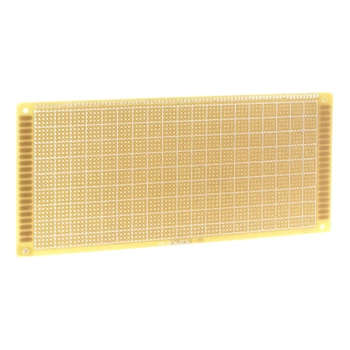

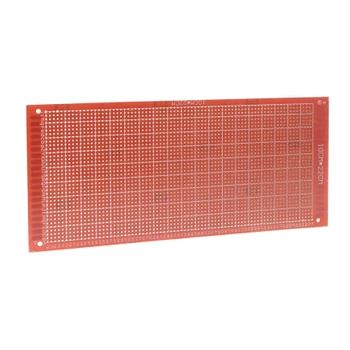

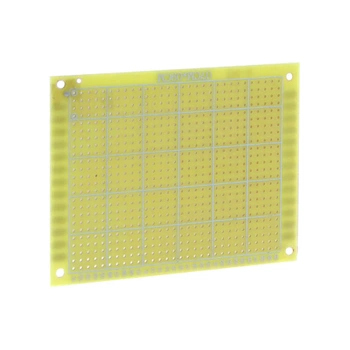

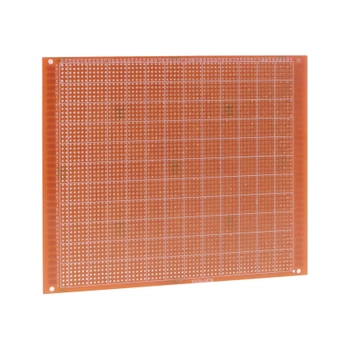

Prototypowanie urządzeń i układów elektronicznych jest procesem złożonym i pracochłonnym, wymagającym nie tylko doświadczenia projektowego i wiedzy teoretycznej, ale także umiejętności manualnych, koniecznych do zbudowania fizycznego modelu danego obwodu. Dziś bez problemu można zamówić gotowe płytki drukowane – w tym także specjalistyczne obwody wielowarstwowe czy sztywno-giętkie – dokładnie według zadanej dokumentacji. Taka metoda prototypowania jest jednak bardzo kosztowna i – w przypadku prostszych obwodów lub fragmentów docelowego urządzenia – często nieopłacalna. Doskonałym wyjściem okazują się znane od lat i powszechnie stosowane płytki uniwersalne do lutowania .

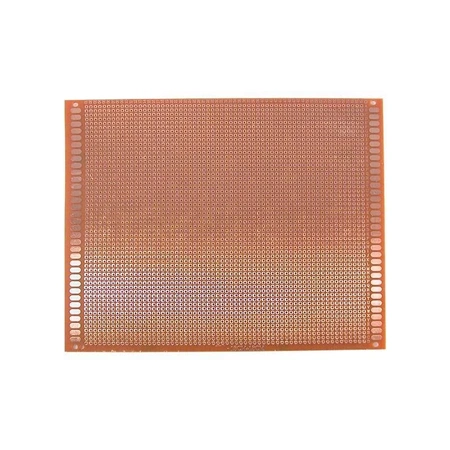

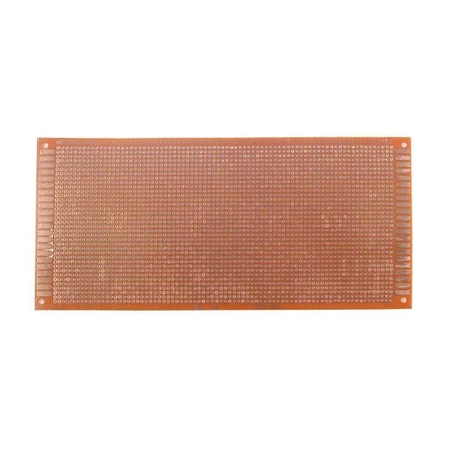

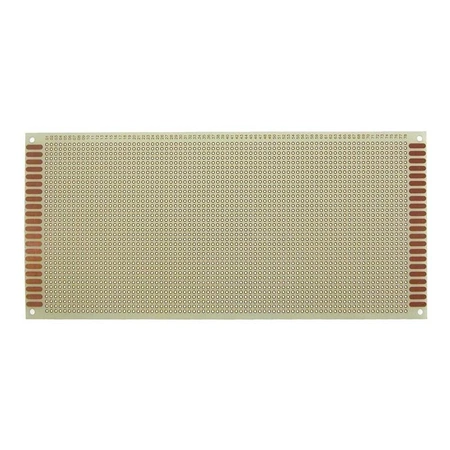

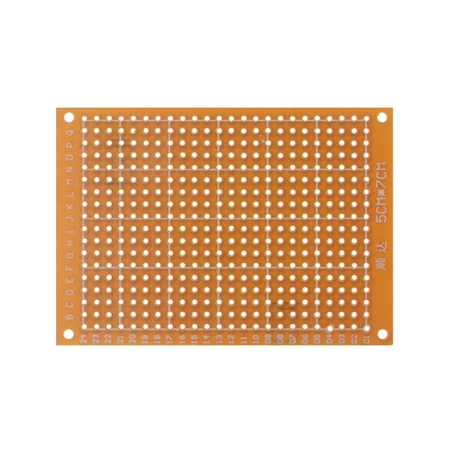

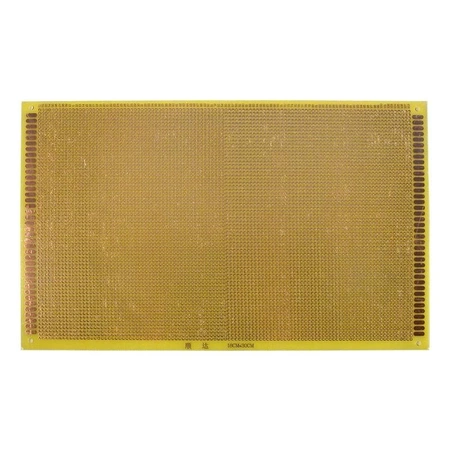

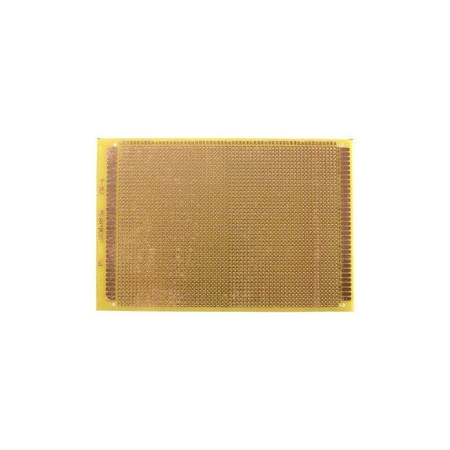

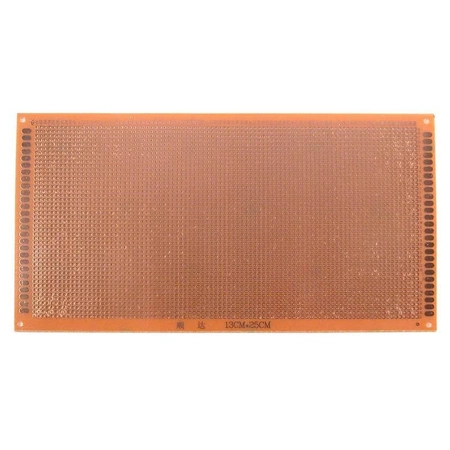

Płytki uniwersalne – wybrane zastosowania

Najpopularniejszym zastosowaniem płytek uniwersalnych jest montaż mniej lub bardziej złożonych urządzeń elektronicznych wykonywany przez amatorów majsterkowania. Zastosowanie gotowej płytki z otworami pod końcówki elementów przewlekanych oraz polami lub ścieżkami przewodzącymi pozwala zaoszczędzić wysiłku, który trzeba byłoby włożyć w samodzielne wytrawienie płytki drukowanej. Co więcej – mając do dyspozycji gotowe płytki uniwersalne PCB w różnych rozmiarach, projektant z powodzeniem może, nawet całkowicie, pominąć etap projektowania mozaiki ścieżek, przenosząc niejako schemat ideowy „wprost” na płytkę. Warto jednak pamiętać, że z płytek uniwersalnych korzystają także profesjonaliści – czasem bowiem zachodzi potrzeba szybkiego zmontowania i przetestowania określonego fragmentu większego urządzenia, którego działanie jest newralgiczne dla całokształtu projektu. Płytki uniwersalne doskonale nadają się także do budowania prostych przyrządów i przystawek, które znacznie ułatwią prowadzenie nietypowych pomiarów lub innych operacji warsztatowych.

Na co zwracać uwagę przy wyborze płytki uniwersalnej?

W pierwszej kolejności należy zastanowić się nad właściwym rozmiarem płytki. Jedną z metod jest „symulacja” jej obłożenia za pomocą najważniejszych komponentów układu – zwykle układów scalonych. Doświadczenie, zdobywane wraz z każdym kolejnym układem zmontowanym w ten sposób, pozwala z dużą dokładnością przewidzieć gęstość upakowania elementów. Warto pamiętać, że zawsze należy zapewnić sobie odpowiedni margines wolnego miejsca (ścieżek lub padów) na wypadek potencjalnej rozbudowy układu lub konieczności wprowadzenia poprawek. Niektóre płytki uniwersalne PCB posiadają specjalne miejsca do wmontowania układów scalonych i elementów dyskretnych w obudowach SMD – ma to szczególne znaczenie dla osób, które korzystają z elementów dostępnych jedynie w wersji do montażu powierzchniowego. W przypadku większych układów warto wybierać produkty wyposażone w wydzielone szyny zasilania, biegnące przez całą długość lub szerokość płytki – pozwala to diametralnie uprościć prowadzenie zworek, gdyż zwalnia montera z konieczności mozolnego łączenia wielu krótkich ścieżek, a nawet pojedynczych pól – np. w celu stworzenia węzła masy.

Płytki uniwersalne do specjalnych zastosowań

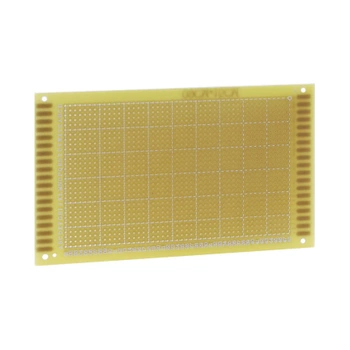

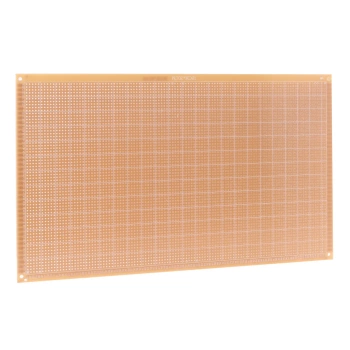

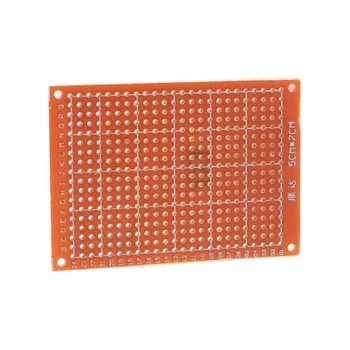

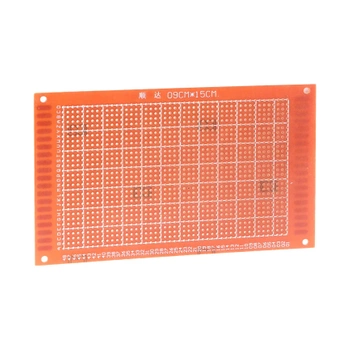

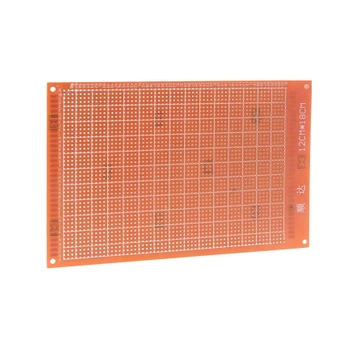

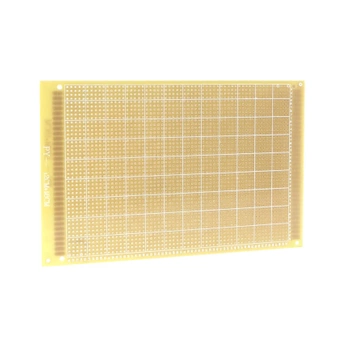

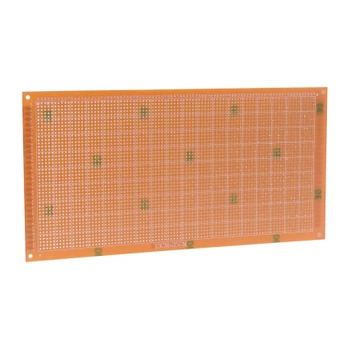

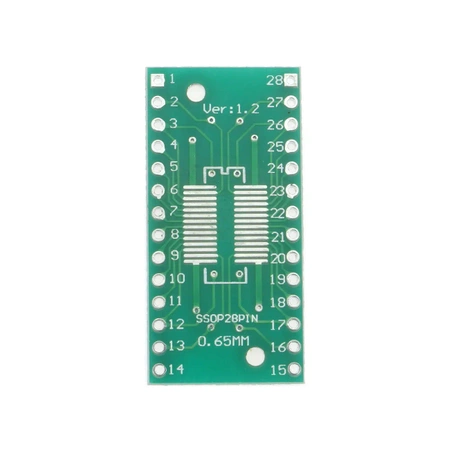

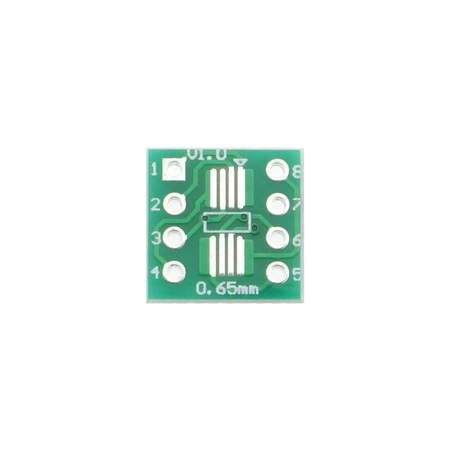

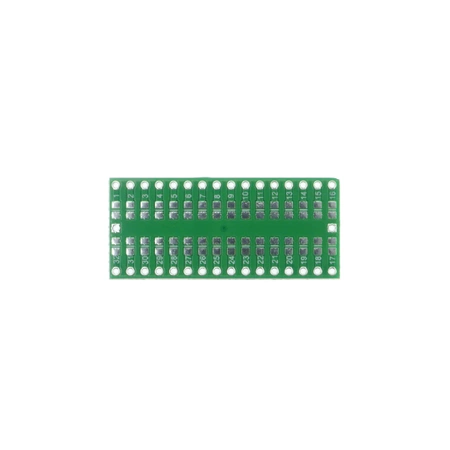

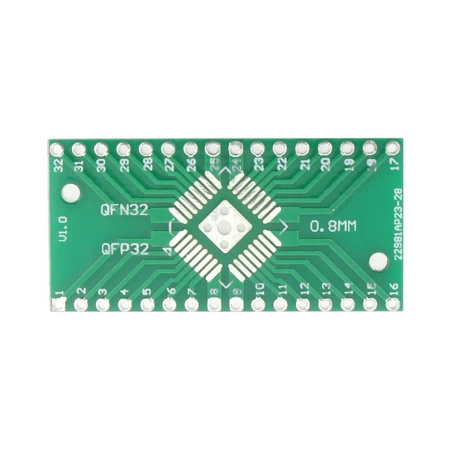

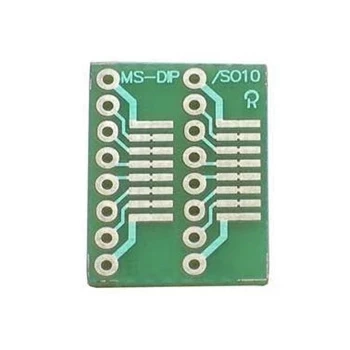

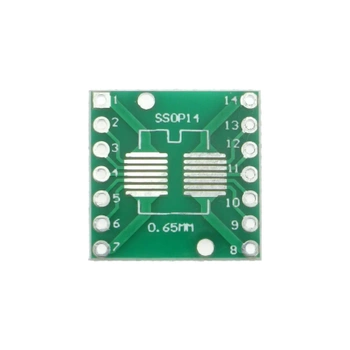

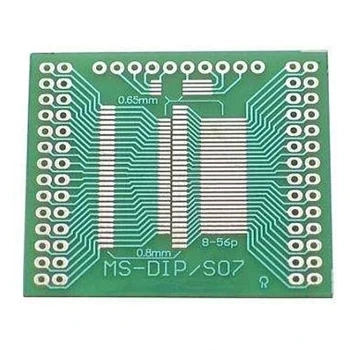

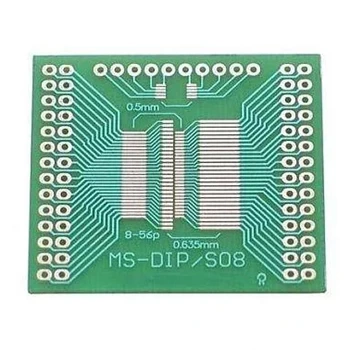

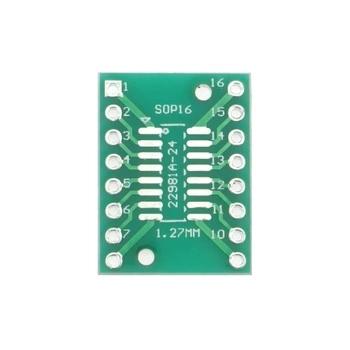

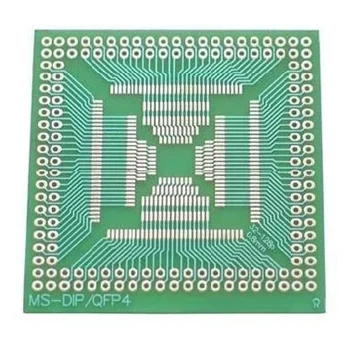

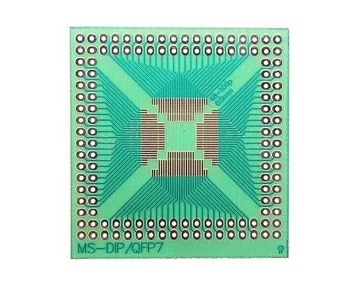

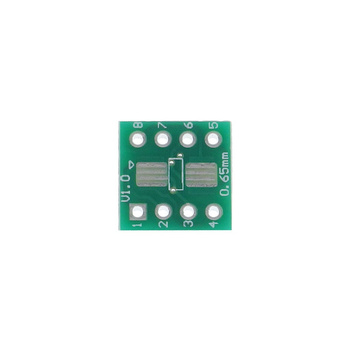

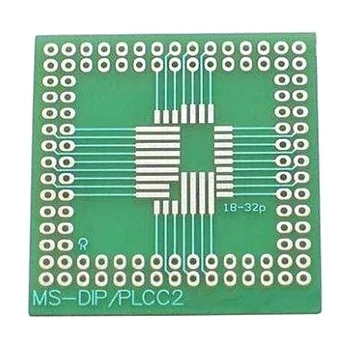

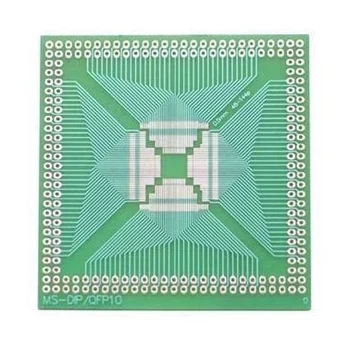

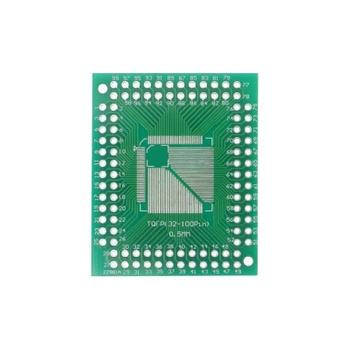

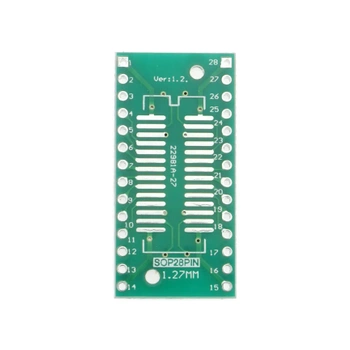

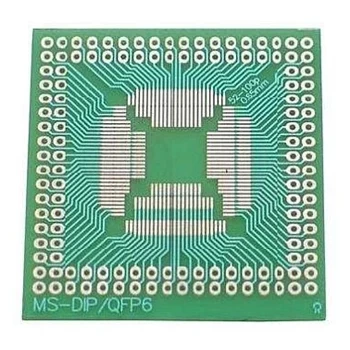

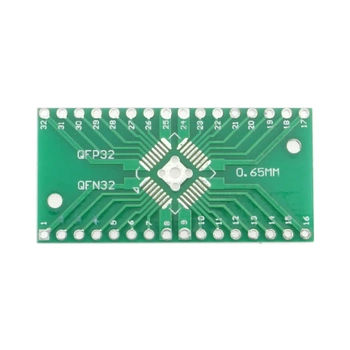

Szczególną grupą płytek uniwersalnych są wszelkiego rodzaju adaptery, przeznaczone do wygodnego montażu układów scalonych w obudowach SMD. W naszej ofercie znajdziesz m.in. płytki-adaptery do wlutowania układów w obudowach SO8, SO14, SO16, SOP28, QFP32, a nawet SOT23-6. Duże możliwości dają specjalne płytki uniwersalne , pozwalające na montaż układów scalonych o kilkudziesięciu, a nawet 144 wyprowadzeniach – jest to możliwe dzięki uwspólnieniu centralnych ścieżek, biegnących promieniście od środka płytki ku jej brzegom, pomiędzy kilkoma różnymi zestawami padów. Mając do dyspozycji adaptery tego typu można z łatwością podłączyć nowoczesne mikrokontrolery, przetworniki, a nawet niektóre układy programowalne (np. FPGA), do zwykłych złączy typu goldpin .

FAQ

Sposób użycia płytki uniwersalnej zależy od jej rodzaju. W przypadku płytek z samymi tylko polami lutowniczymi (bez ścieżek miedzianych) ułożenie elementów budowanego układu jest dość dowolne - wszystkie połączenia są wykonywane za pomocą izolowanego drutu (np. kynaru). Płytki ze ścieżkami wymuszają natomiast pewne określone ustawienie elementów – najlepiej jest tak rozmieścić komponenty przed lutowaniem, by zminimalizować liczbę dodatkowych zworek z drutu, co znacznie zwiększa czytelność układu.

Płytka uniwersalna – podobnie, jak każda inna płytka drukowana – pozwala na rozmieszczenie komponentów elektronicznych i ich trwałe połączenie za pomocą lutowania. W odróżnieniu od płytek projektowanych pod kątem konkretnych urządzeń, w tym przypadku mamy jednak do czynienia z macierzą jednakowych pól lutowniczych lub krótkich, równoległych ścieżek, ułożonych w powtarzalnych sekcjach – płytka uniwersalna może zatem stanowić podstawę niemal dowolnego układu elektronicznego i dlatego świetnie nadaje się do budowy prototypów.
