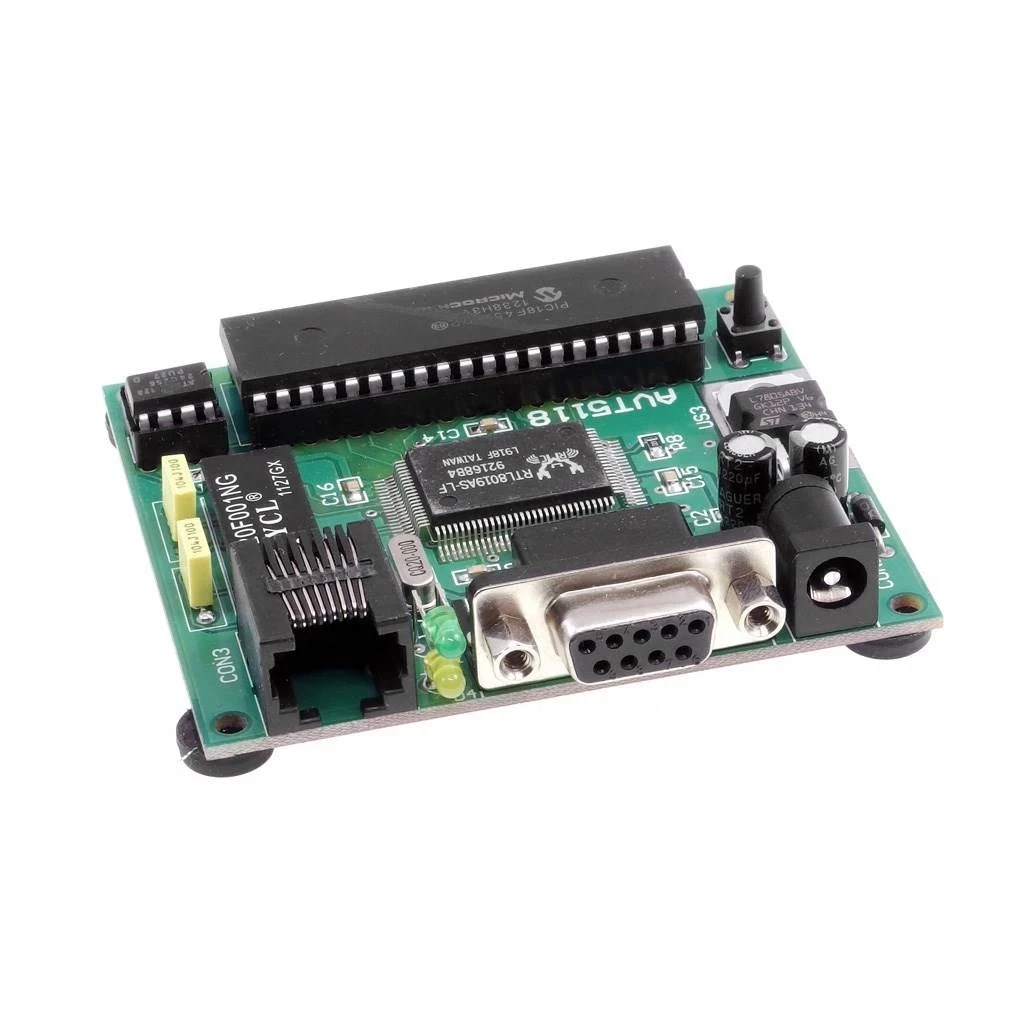

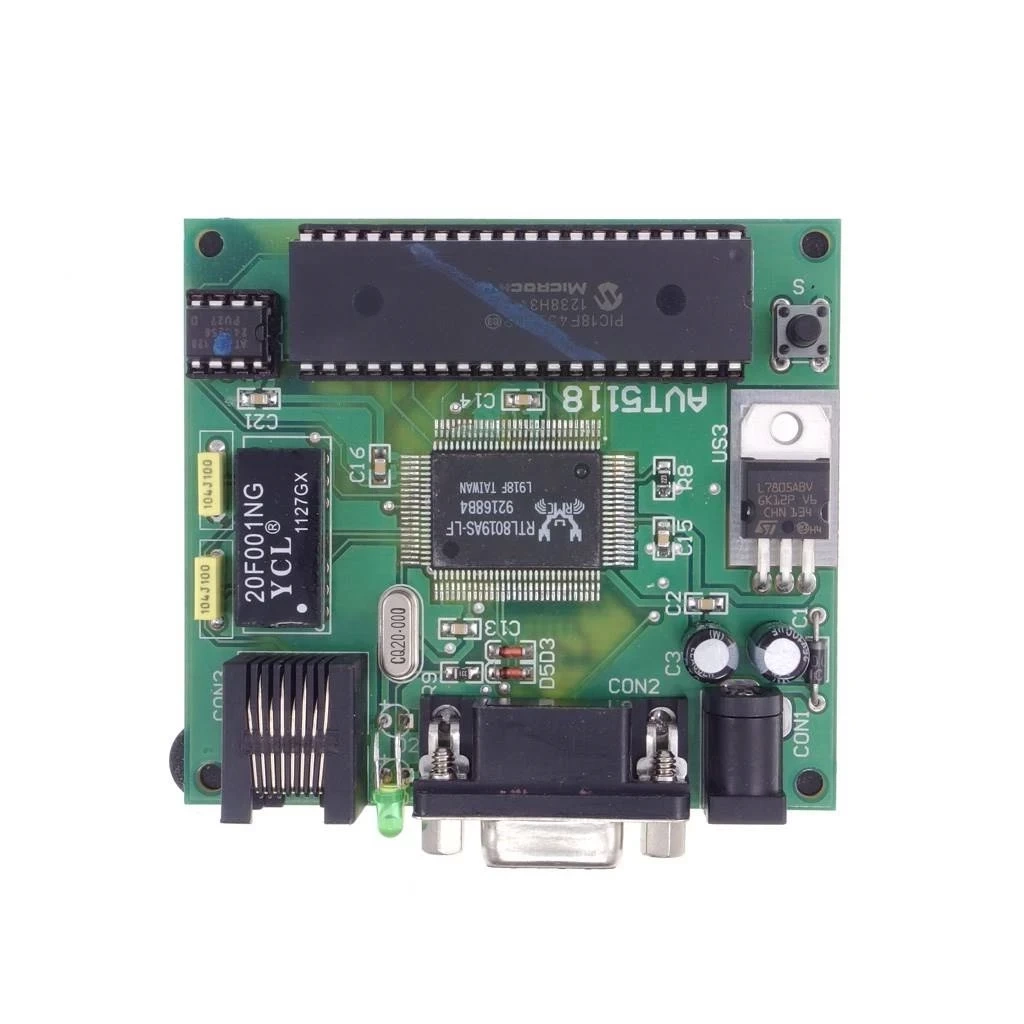

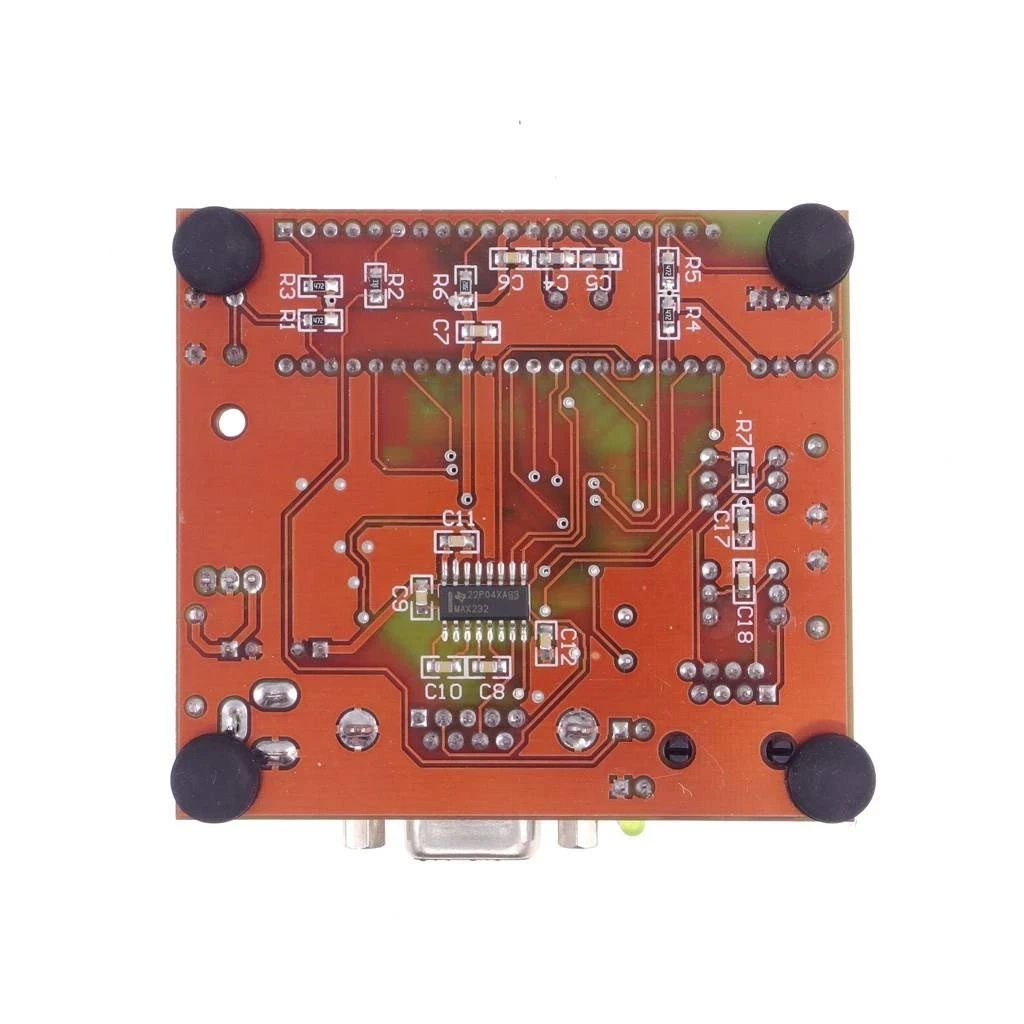

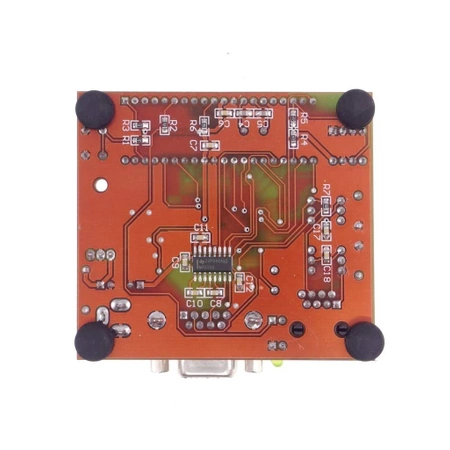

Wyświetlacz ethernetowy - zlutowany KIT AVT 5118
- Zestaw zlutowany, przetestowany i uruchomiony. Kupujący ma pewność, że otrzymuje produkt sprawny i sprawdzony przez doświadczonych techników elektroniki.
Do pobrania:
Prezentujemy wirtualny wyświetlacz ethernetowy zrealizowany jako serwer generujący stronę internetową. Możliwość wyświetlania własnych oznacza uniwersalność pozwalająca na wykonanie własnego panelu prezentującego wyniki np.: pomiarów napięcia, prądu czy temperatury. Dzięki temu możliwa jest zdalna obserwacja zmian praktycznie z dowolnego miejsca, poczynając od obiektów z lokalnej sieci LAN po globalny Internet. Ponadto ważne jest, że chcąc oglądać stronę nie jest wymagane użycie specjalizowanego oprogramowania komputera a jedynie jedna z popularnych przeglądarek internetowych.
Wybrane parametry:
- wyświetlanie danych na generowanej stronie internetowej
- możliwość prezentowania do 16 parametrów
- format wyświetlanej zmiennej - 8 znaków ASCII
- praca w trybie dynamicznego pobierania adresu sieciowego (DHCP)
- możliwość pracy ze stałym adresem IP
- możliwość zmiany MAC-adresu
- możliwość wgrania własnej strony internetowej
- wbudowany port szeregowy RS232 19,2 kb/s
- zapis strony przez port szeregowy lub sieć LAN (FTP)
- oprogramowanie testowe
- sygnalizacja stanu - diody LED
- zasilanie 9-12 VDC
- wymiary płytki 76x69mm
Projekt AVT 5118 EP 12/07
Dodatkowe uwagi:
UWAGA! Moduł wyświetlacza nie jest samodzielną jednostką. Stanowi połaczenie pomiędzy portem szeregowym a stroną internetową. Dlatego wszystkie dane związane na przykład z konwersją napięcia na postać cyfrową musi wykonać zewnętrzny układ dołączony do portu szeregowego modułu. Może to być mikrokontroler odczytujący dane z sieci czujników i wysyłający je w odpowiedniej formie do modułu wyświetlacza.
