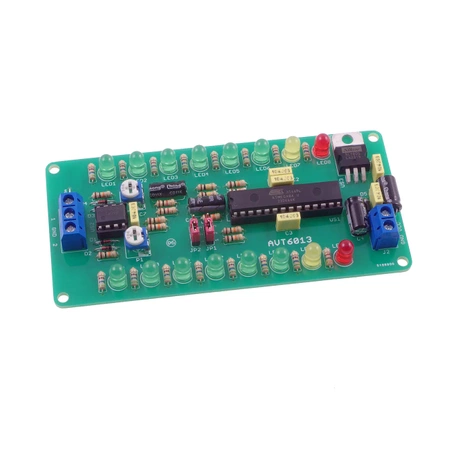

Wskaźnik wysterowania 2×8 LED, KIT AVT6013

Do pobrania:

Dokumentacja

Wskaźniki wysterowania służą optymalnemu dopasowaniu poziomu sygnału – czy to przy nagrywaniu, czy przy odtwarzaniu. Mają zasygnalizować przesterowanie oraz wysterowanie zbyt słabe, kiedy stosunek sygnał/szum jest już skrajnie niekorzystny. Ten układ został wykonany z popularnych elementów i potrafi pokazywać wysterowanie dwóch kanałów jednocześnie.

Diodowe wskaźniki wysterowania były kiedyś budowane przy użyciu popularnego wówczas układu LM3915 i pokrewnych. Niestety, obecnie są problemy z jego dostępnością, ceny egzemplarzy leżących jeszcze w magazynach są coraz wyższe. Mamy XXI wiek, więc czy nadal da się budować takie urządzenia, jedynie bazując na archaicznym już układzie scalonym? Wcale nie. Powiem więcej: dzięki użyciu bardziej nowoczesnych rozwiązań możemy dowolnie kształtować charakterystykę czułości takiego wskaźnika. Do czego on się może przydać? Przede wszystkim jako efektowny gadżet uzupełniający samodzielnie budowa ne wzmacniacze lub miksery. Ale jego funkcja niekoniecznie musi sprowadzać się jedynie do zapewniania wrażeń estetycznych, bowiem – pomimo prostoty – stanowi on pełnoprawny przyrząd wskazujący bieżący poziom wysterowania. Dlatego można go użyć, na przykład, do kontroli poziomu sygnału podczas nagrywania na taśmę magnetofonu lub wskazujący poziom sygnału z mikrofonu.

Podstawowe parametry:

• pokazywanie chwilowego poziomu sygnału napięciowego przy użyciu 8 diod LED,
• dwa niezależnie pracujące kanały,
• dwie skale do wyboru: –15 dB, –12 dB, –9 dB, –6 dB, –3 dB, –1 dB, 0 dB, +1 dB oraz –9 dB, –6 dB, –4 dB, –3 dB, –2 dB, –1 dB, 0 dB, +1 dB,
• dwa tryby wyświetlania do wyboru: linijka lub pojedynczy punkt,
• regulacja poziomu odniesienia niezależnie w obu kanałach,
• przystosowany do sygnału analogowego o zerowej składowej stałej,
• zasilanie napięciem stałym 9…15 V, pobór prądu 10…100 mA
• wymiary płytki: 111x53mm

Projekt AVT 6013 EP 01/24
