Włącznik szklany dzwonkowy - złoty - Tawoia Glass

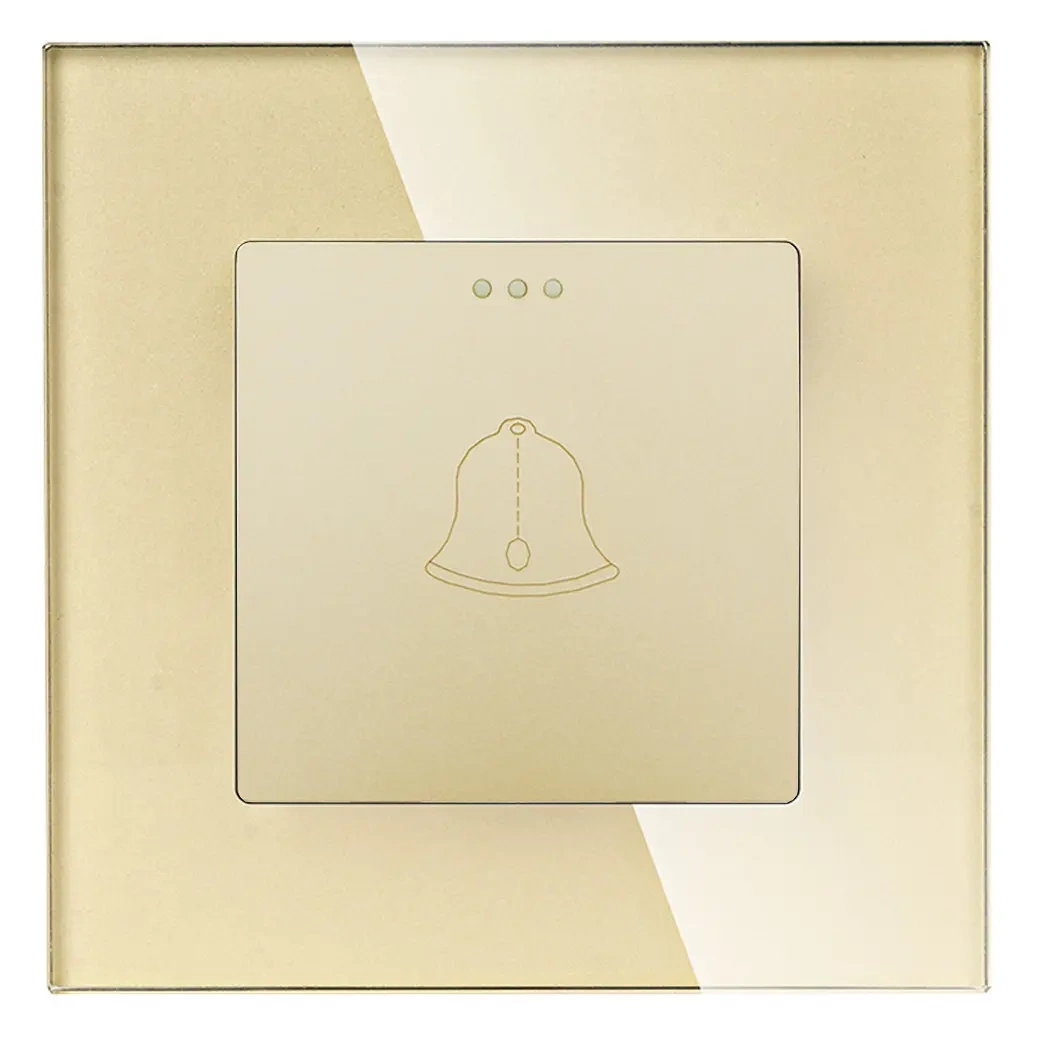

Włącznik dzwonkowy z ramką szklaną - kolor złoty - Tawoia Glass

Włącznik dzwonkowy działa tylko w momencie naciśnięcia – idealny do dzwonków, sterowania bramą, automatyką domową.

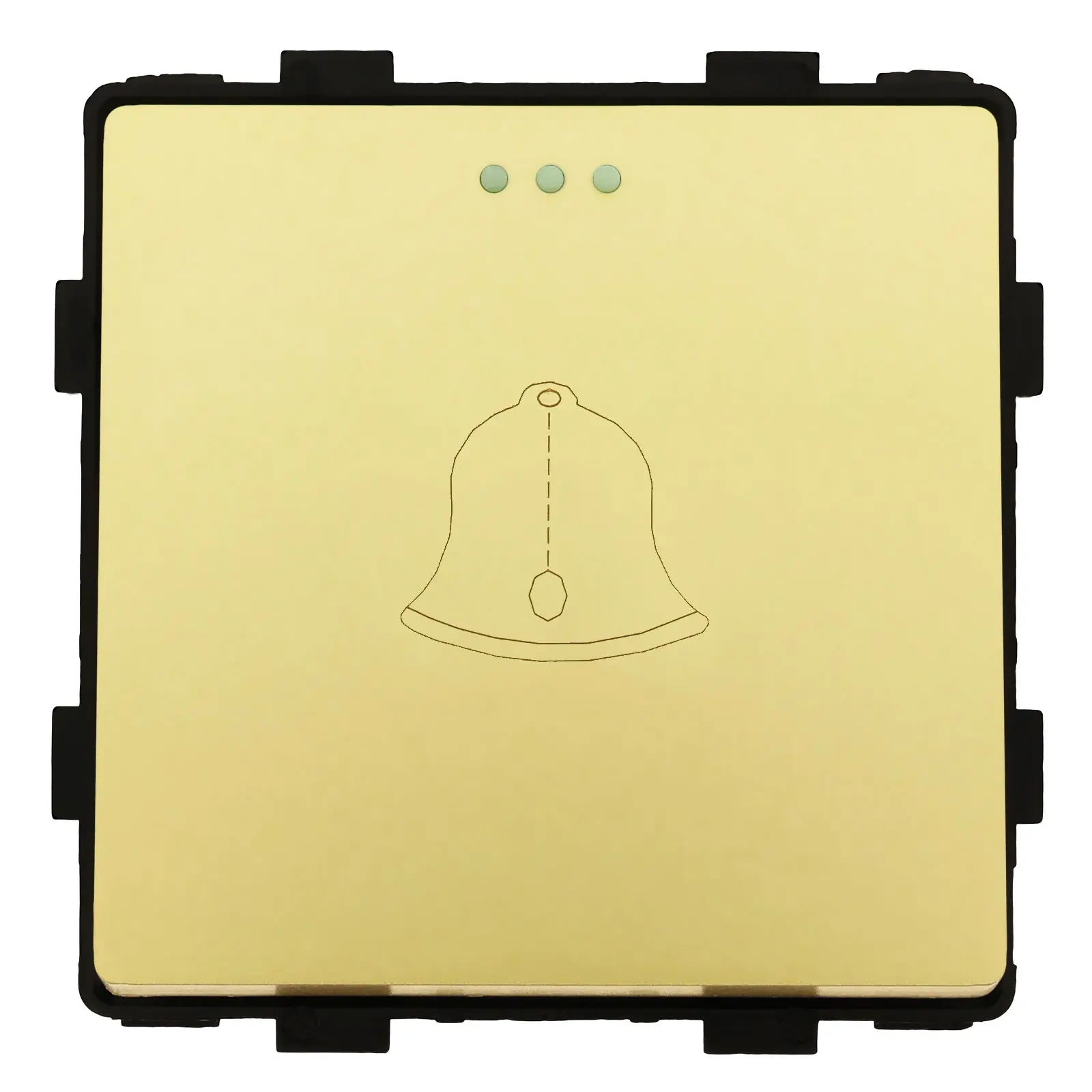

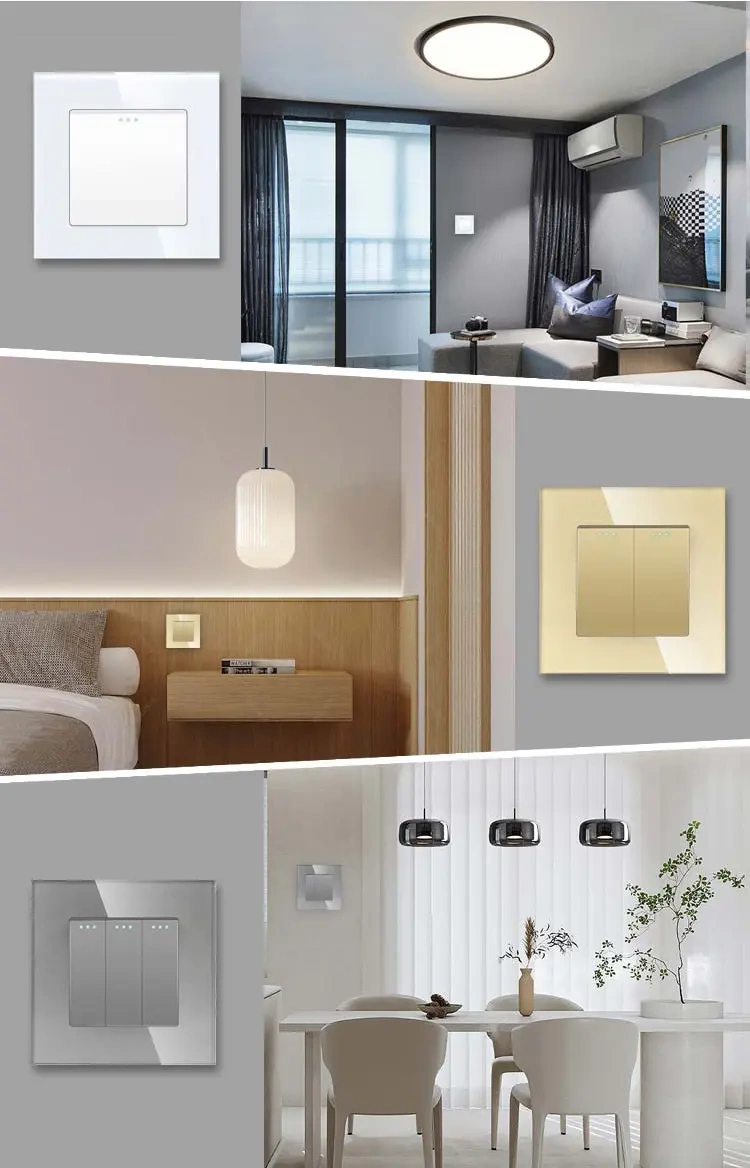

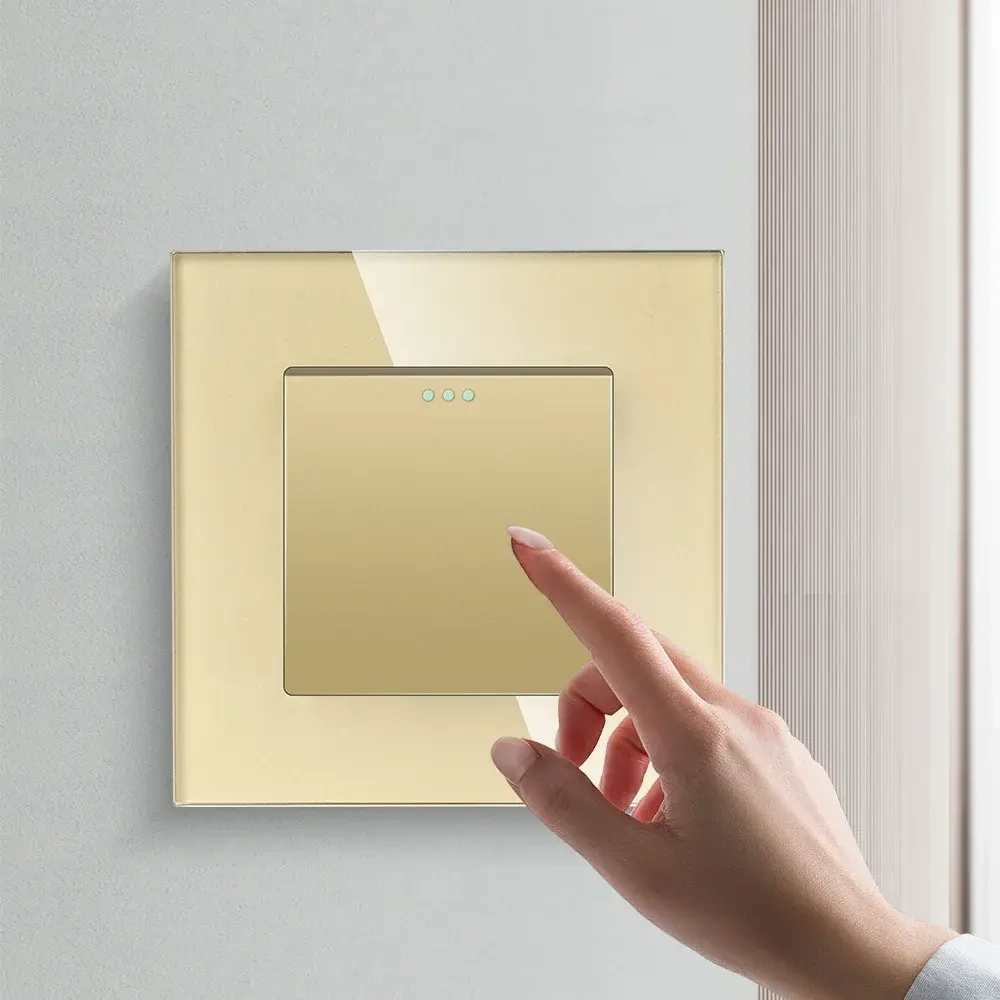

Trzy małe kropeczki na górze włącznika przypominają diody świecące. Jednak nie są to diody, tylko wypukłe kropeczki z tworzywa sztucznego, pokryte farbą fluorescencyjną, która w dzień absorbuje światło, a w nocy delikatnie świeci, ułatwiając znalezienie włącznika w ciemności. Kompletny włącznik ma estetyczny, elegancki wygląd, a klasyczny design świetnie wpisuje się w różnorodne style wnętrz – od tradycyjnych do nowoczesnych.

Specyfikacja

• Produkt: włącznik dzwonka pojedynczy, mechaniczny, podtynkowy
• Typ: impulsowy, monostabilny, odbijający, 1 styk zwierny
• Kolor: złoty
• Maksymalne napięcie: 250 V AC/50 Hz
• Maksymalny prąd: 10 A
• Trzy kropki orientacyjne, świecące fluorescencyjnie w ciemności
• Moduł przeznaczony do montażu w standardowej puszce podtynkowej fi 60 mm

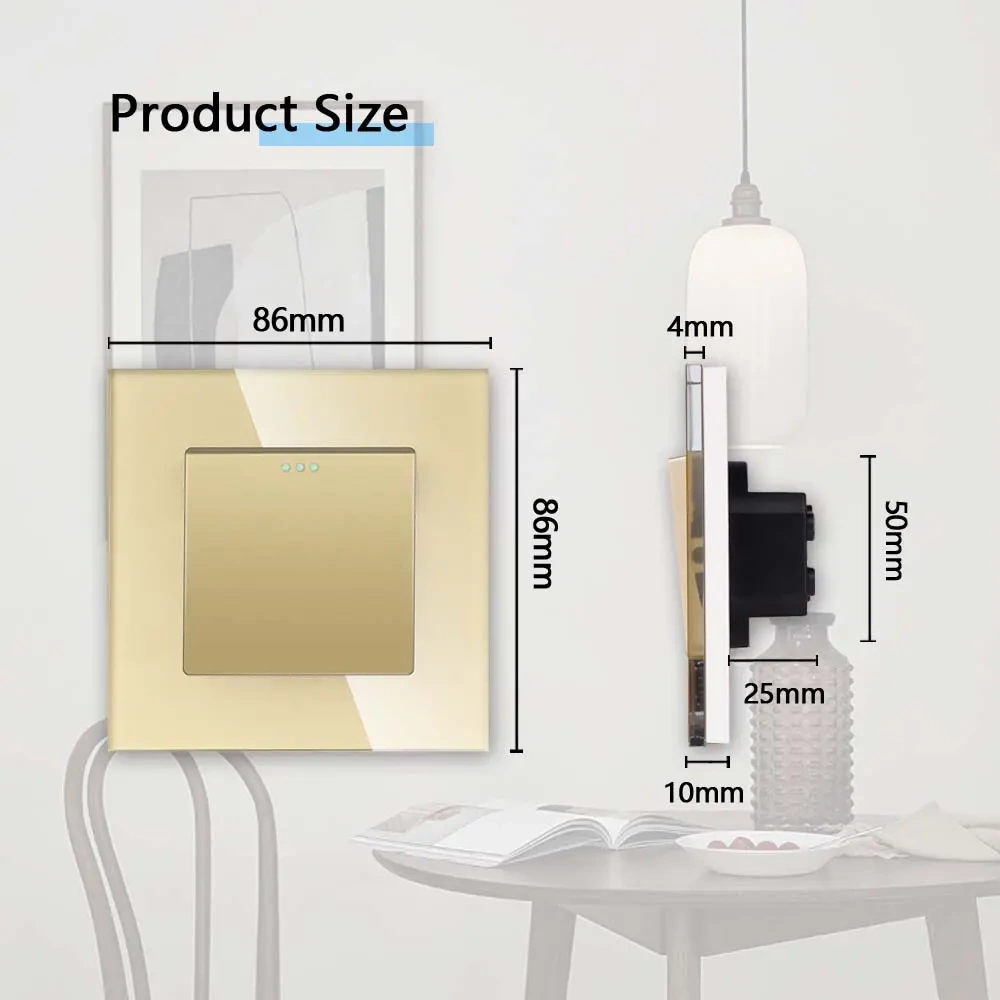

• Wymiary modułu: 50x50x35 mm
• Głębokość wewnątrz puszki: 20 mm
• Materiał przycisku: tworzywo ognioodporne
• Stopień ochrony: IP20
• Certyfikaty: CE, RoHS
• Gwarancja: 2 lata

Montaż (moduł + ramka):

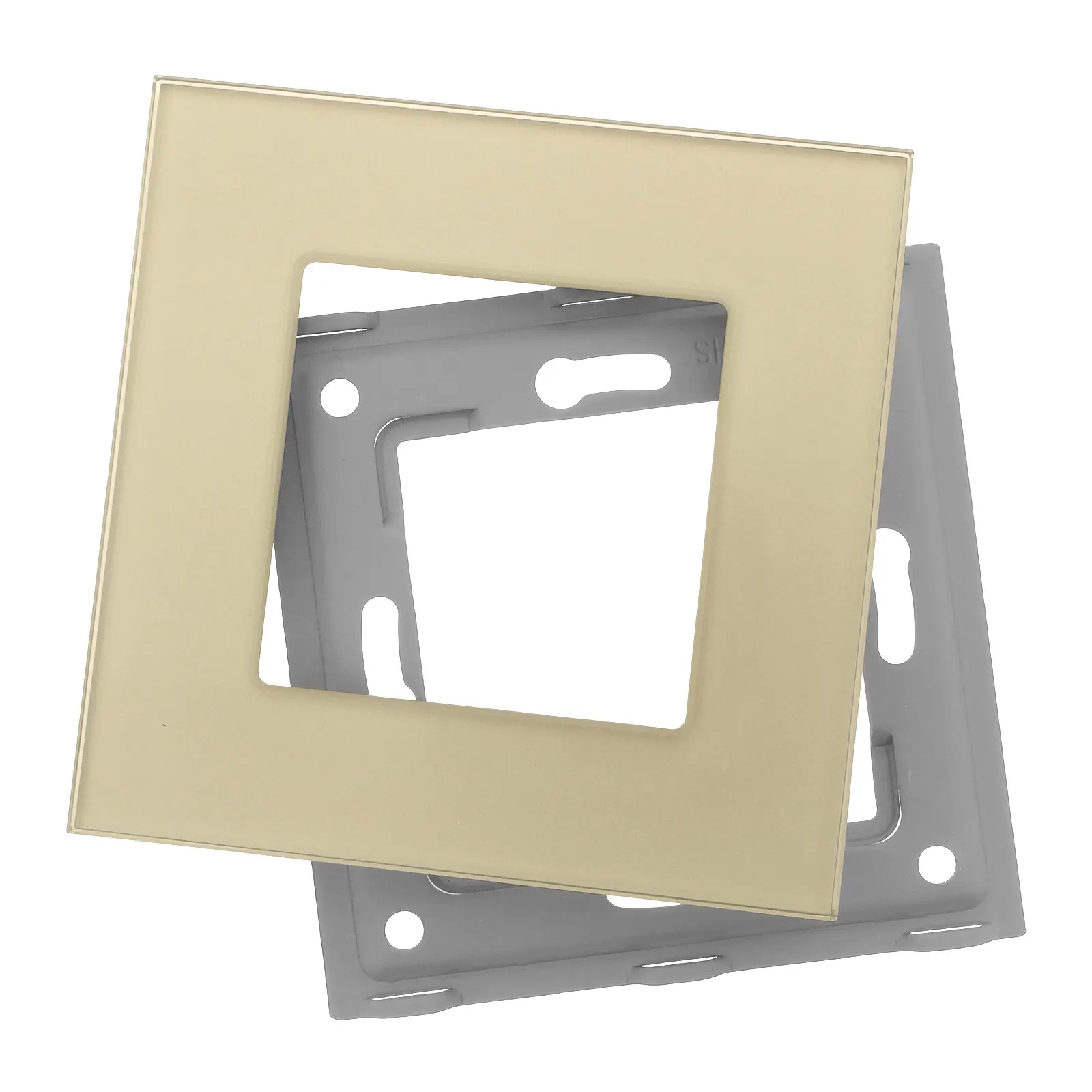

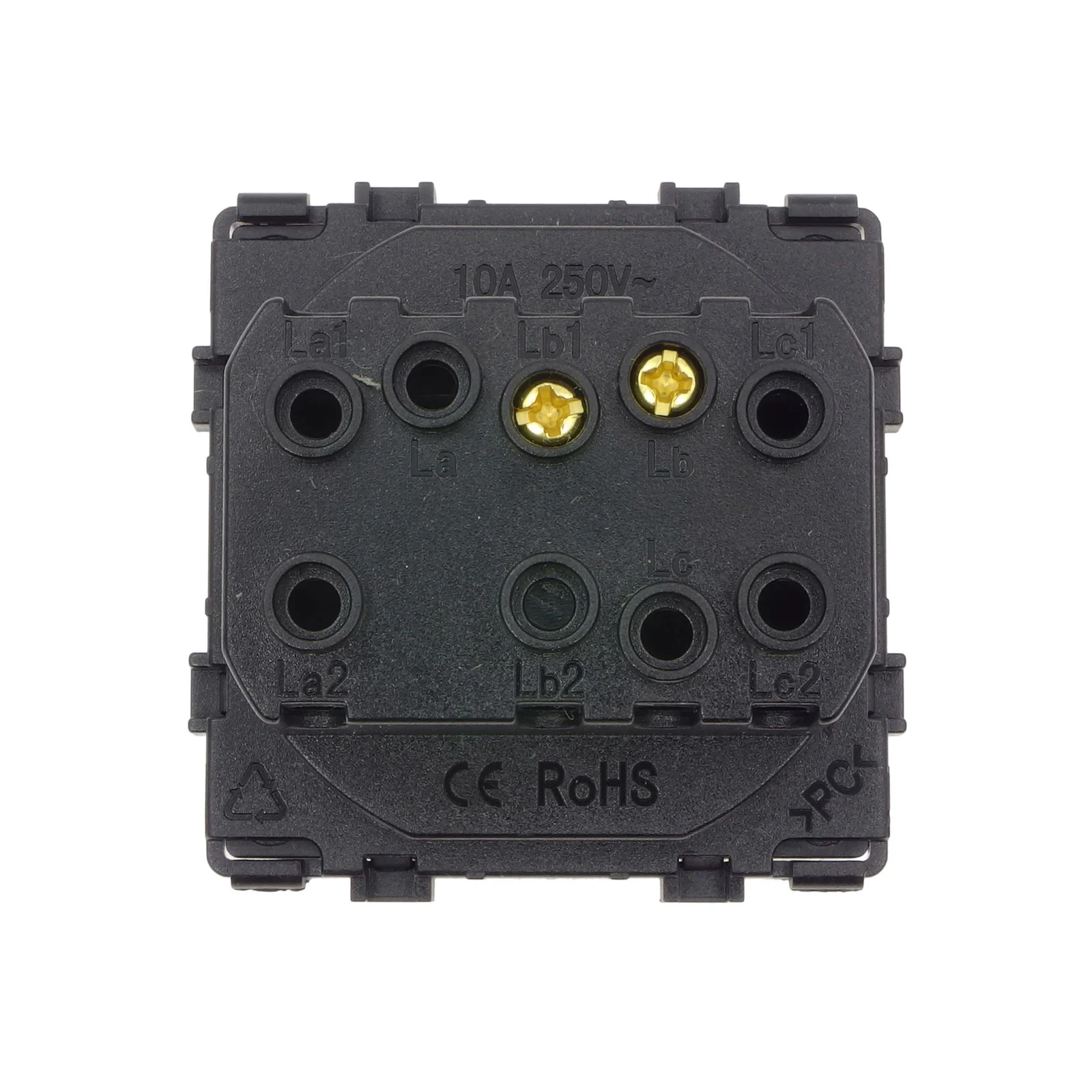

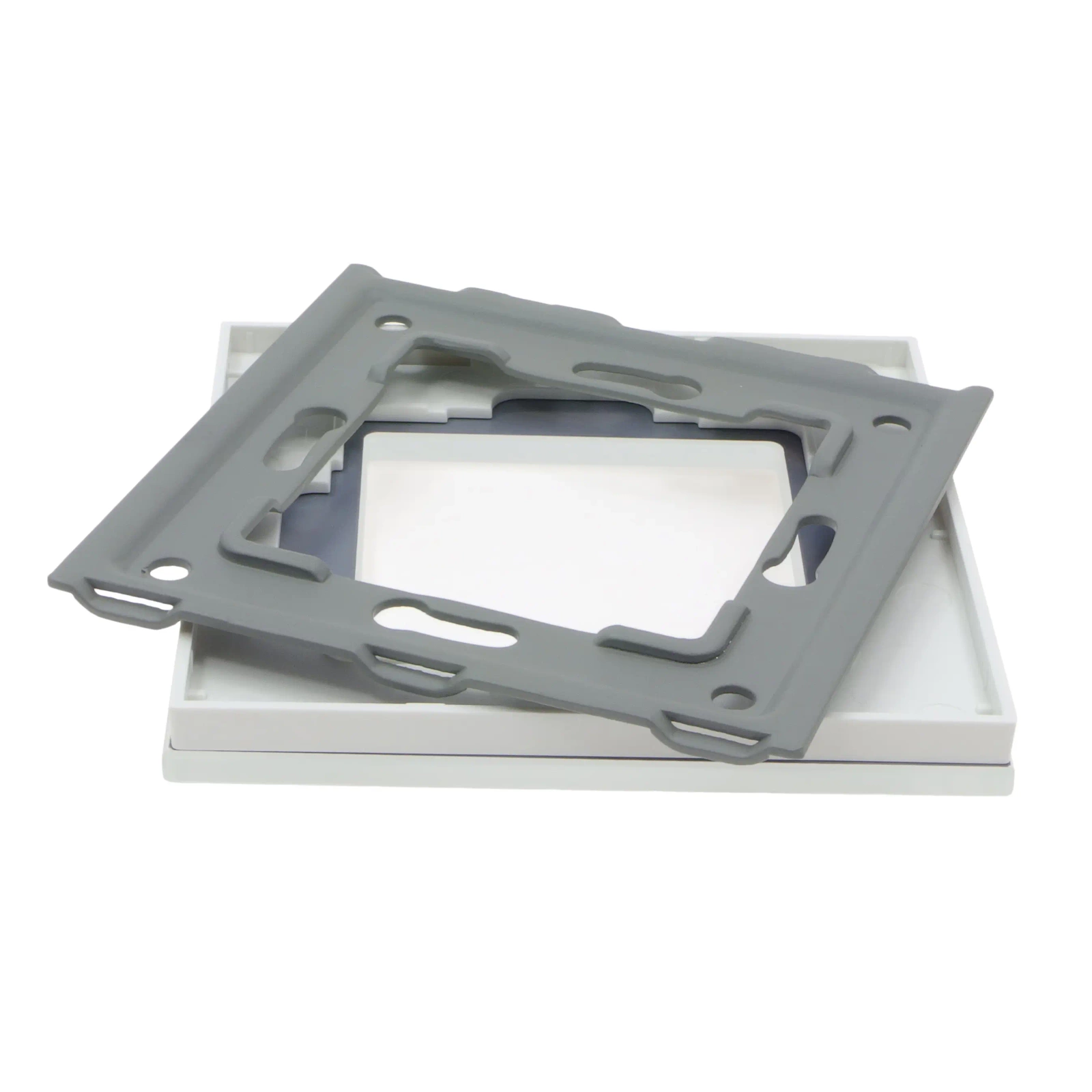

1. Montaż modułu – wprowadź moduł włącznika do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

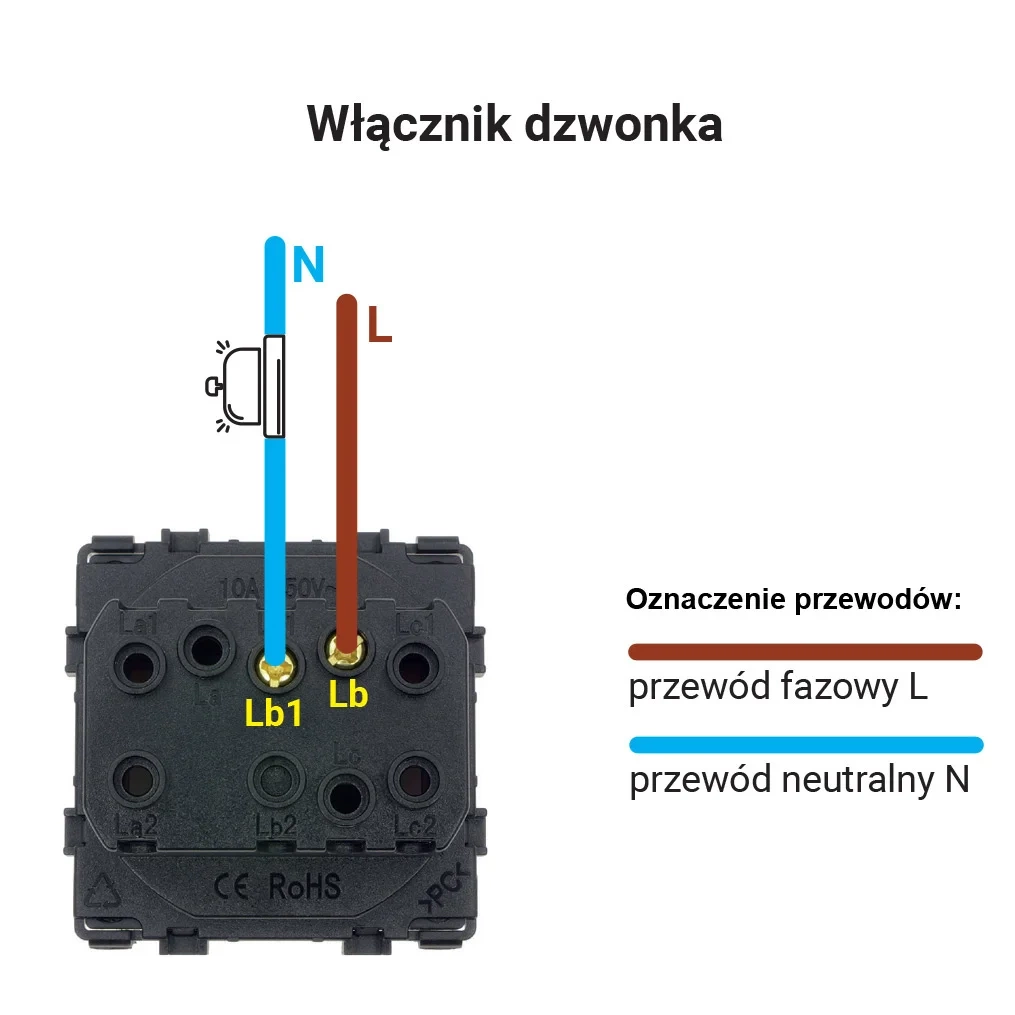

Schemat połączeń elektrycznych

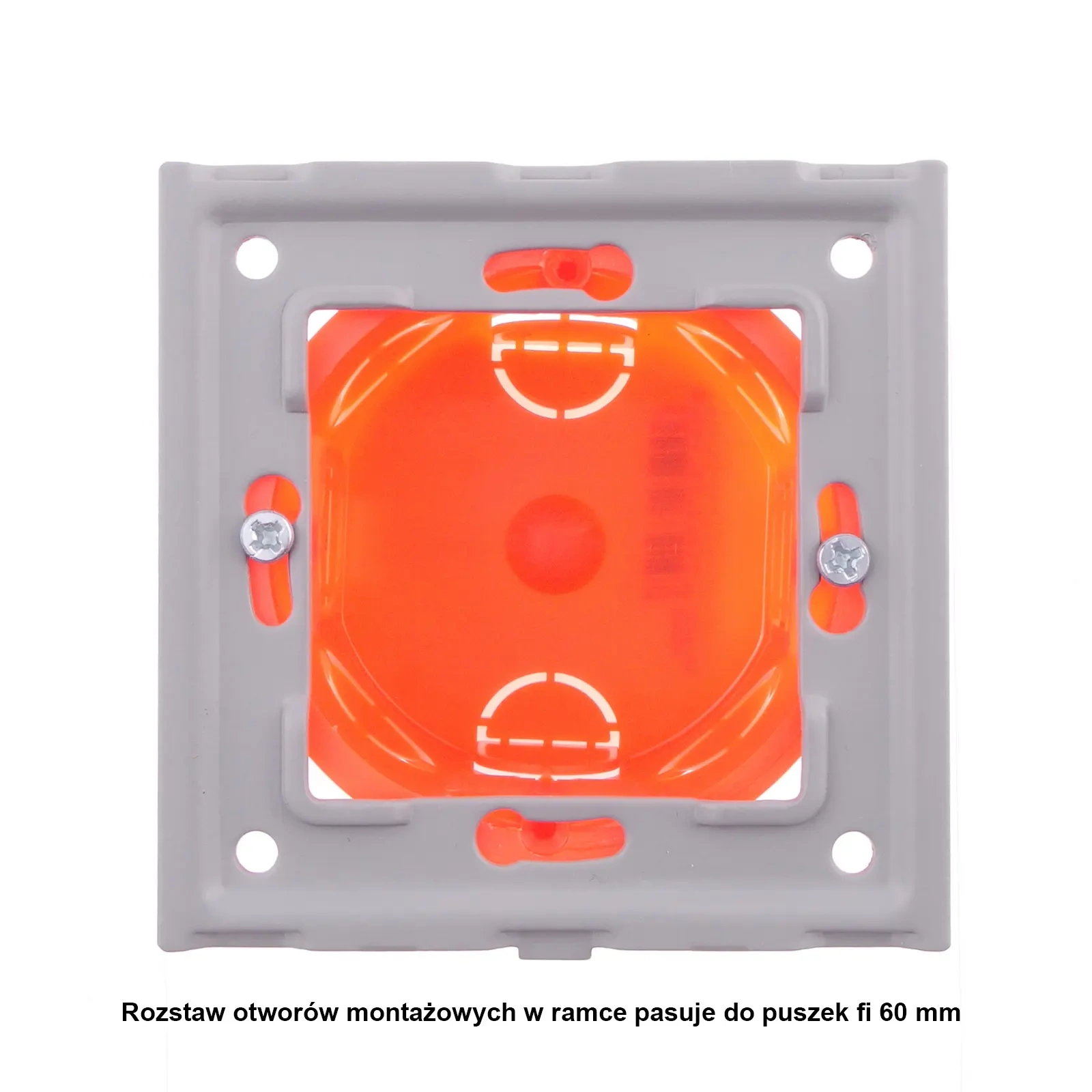

Do montażu polecamy puszki podtynkowe fi 60mm:
