Sterownik frezarki CNC - interfejs LPT, PCB do projektu AVT5358/2

PCB - płytka (komplet płytek) drukowanych do projektu

Do pobrania:

Niegdyś, aby przedmiot wyglądał dobrze i spełniał normy, obróbką materiału musiał zająć się wprawny rzemieślnik. Przy produkcji ręcznej, bez użycia maszyn, każdy wytworzony przedmiot był w pewnym sensie inny. Dziś do obróbki stosuje się maszyny sterowane komputerowo. Maszyny te nazywa się w skrócie obrabiarkami CNC (Computerized Numerical Control). Sterowanie poprzez komputer oraz odpowiednią aplikację pozwala na szybkie i precyzyjne obrabianie materiału. Kolejną zaletą tego typu obróbki jest wysoka powtarzalność wytwarzanych przedmiotów. Sterownik zaprojektowano w taki sposób, aby mógł być nadzorowany przez program o nazwie Mach3. Jego wersję demonstracyjną można pobrać z: www.machsupport.com Program komunikuje się z maszyną za pomocą portu LPT co może być pewnym mankamentem, ponieważ to złącze jest zastępowane przez USB. Z drugiej strony, Mach3 ma minimalne wymagania sprzętowe dzięki czemu do sterowania frezarką można użyć komputera sprzed kilku lat, który można kupić za niewielką kwotę lub wręcz otrzymać ze złomu komputerowego. Ma to o tyle uzasadnienie, że kupowanie nowoczesnego, drogiego komputera PC z przeznaczeniem do zakurzonego warsztatu nie ma większego sensu. Frezarka CNC przyda się modelarzom i majsterkowiczom, będzie również ciekawym uzupełnieniem warsztatu elektronika lub serwisu elektronicznego.

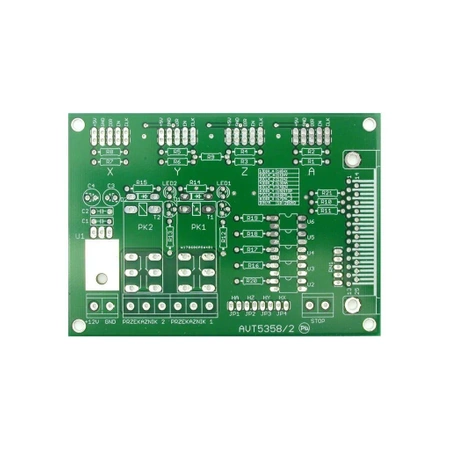

Płytka interfejsu LPT (AVT5358/2)

Płytka umożliwia jednoczesne sterowanie 4 silnikami krokowymi w osiach X, Y, Z oraz dodatkowym w umownej osi A, którą może być na przykład obrót stołu, sterowanie wrzecionem lub po prostu drugim silnikiem jednej z osi X, Y, Z. Łatwo zauważyć, że funkcję sterownika pełni komputer PC, natomiast płytka bazowa pełni rolę interfejsu pomiędzy nim a silnikami, urządzeniami wykonawczymi i czujnikami krańcowymi osi. Płytka interfejsu LPT jest kompatybilna ze sterownikiem silnika krokowego AVT1682, którego opis był publikowany w EP 6/2012

Zasilanie 12V

Wymiary płytki 100x71mm

Projekt AVT 5358 EP 08/12
