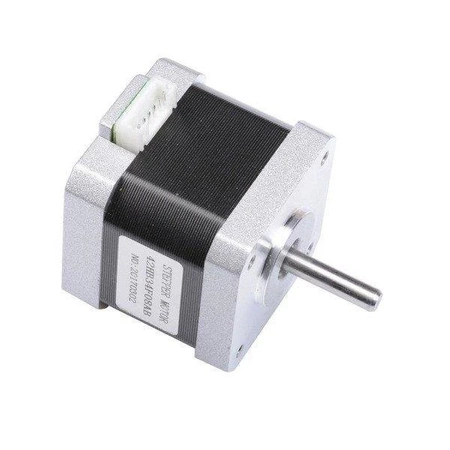

Silnik krokowy NEMA17 - 42HB34F08AB - 1.70A - 36mm, bipolarny 4 przewody

Silniki krokowe NEMA17 to najpopularniejsze silniki stosowane do budowy drukarek 3D, frezarek, ploterów i innych urządzeń sterowanych elektronicznie. Wysoka prędkość początkowa

• Długość silnika: 36mm

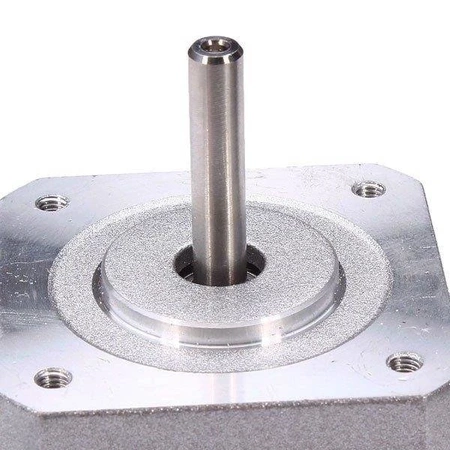

• Średnica osi: 5mm
• Długość wału: 21mm
• Kąt ruchu: 1.8 stopnia (+/- 5%)
• Prąd znamionowy: 0.8A/fazę
• Moment trzymający: 2.4 kg. cm - 0,23Nm
• Certyfikat: CE, ROHS
• Max. temperatura: 80 stopni
• Wyprowadzenia:
  • Czerwony B +
  • Niebieski B -
  • Czarny A +
  • Zielony A -
• Wymiary (42 x 42 x 34) mm (szer x wys x dł.)
• Waga: 253g

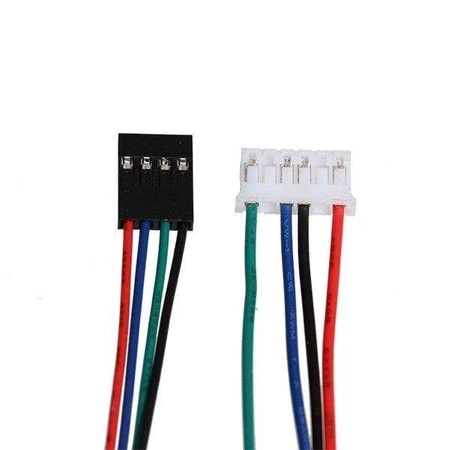

Uwaga: silnik sprzedawany jest bez przewodów widocznych na zdjęciach

Silnik krokowy wykonuje ruch obrotowy w określonych, precyzyjnych krokach. Każdy impuls elektryczny powoduje obrót silnika o jeden krok. Dzięki temu możliwe jest precyzyjne pozycjonowanie elementów mechanicznych.

Zastosowania:

• Drukarki 3D: Napęd osi X, Y, Z
• Maszyny CNC: Napęd osi
• Roboty: Napęd ramion
• Zawory i aktuatory: Precyzyjne pozycjonowanie
• Systemy automatyki: Sterowanie ruchem

Standard NEMA - Co to znaczy? NEMA jest skrótem od National Electrical Manufacturers Association (Narodowe Stowarzyszenie Producentów Sprzętu Elektrycznego). Jest to amerykańska organizacja, która opracowuje standardy techniczne dla różnych urządzeń elektrycznych, w tym silników.

Dlaczego standardy NEMA są ważne?

• Ujednolicenie: Dzięki standardom NEMA producenci wytwarzają urządzenia o znormalizowanych wymiarach i parametrach, co ułatwia ich wymianę i integrację z innymi urządzeniami.
• Kompatybilność: Dzięki standardom NEMA różne urządzenia różnych producentów są ze sobą kompatybilne, co ułatwia projektowanie i budowę systemów.
• Bezpieczeństwo: Standardy NEMA określają wymagania dotyczące bezpieczeństwa, co zapewnia, że urządzenia są bezpieczne w użytkowaniu.

W przypadku silników elektrycznych standardy NEMA określają przede wszystkim:

• Wymiary obudowy: Liczby w oznaczeniu NEMA (np. NEMA 17, NEMA 23) odnoszą się do wymiarów czołowej płyty silnika w calach.
• Mocowanie: Standardy określają sposób mocowania silnika do innych elementów, np. za pomocą otworów montażowych.
• Wykonanie: Standardy określają wymagania dotyczące materiałów, izolacji i innych elementów konstrukcyjnych silnika.
