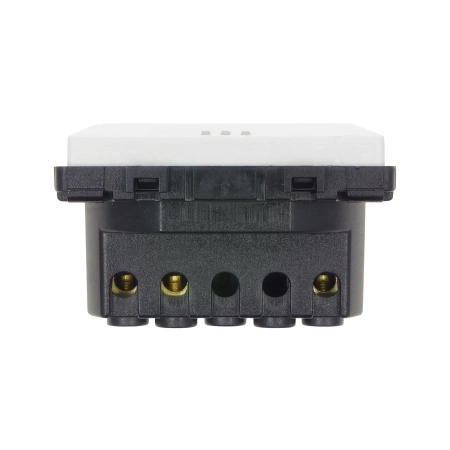

Moduł włącznika światła pojedynczy krzyżowy (trójtorowy) podtynkowy TAWOIA Glass

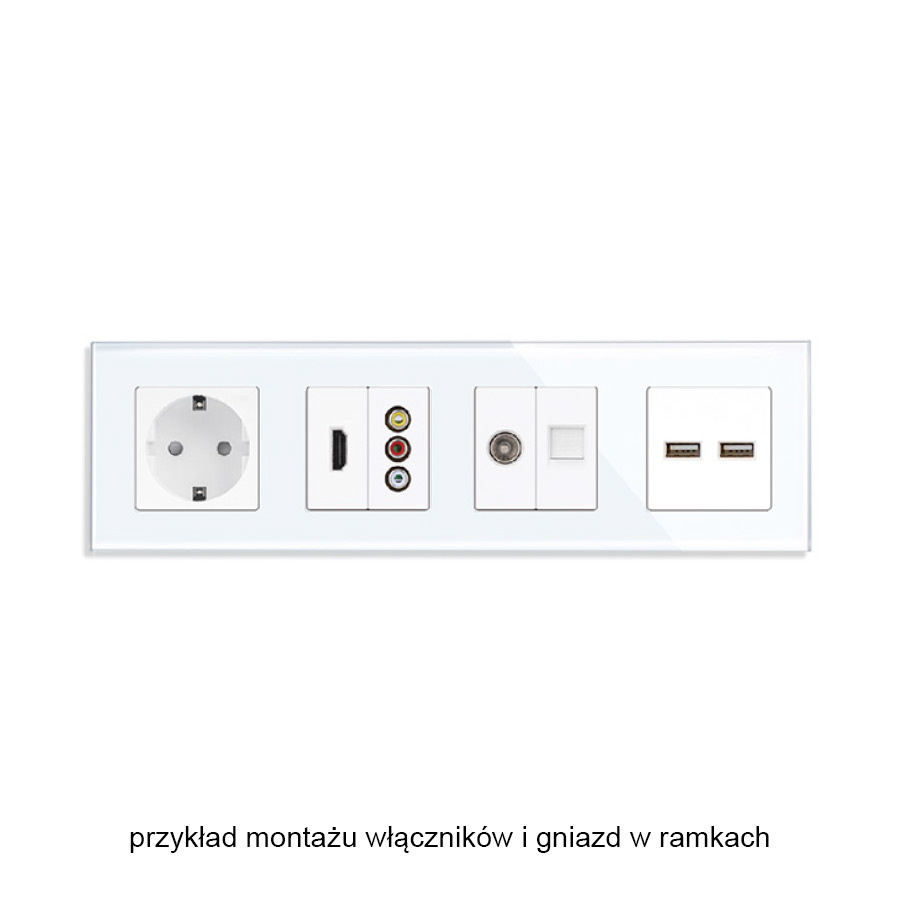

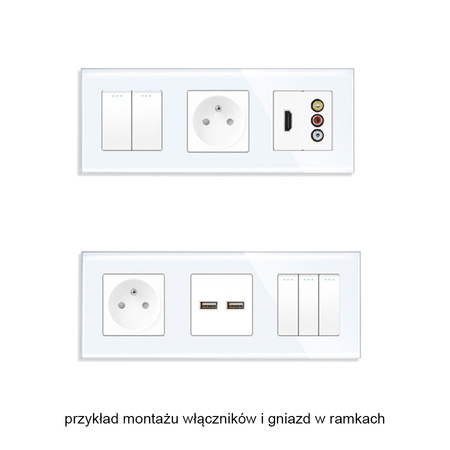

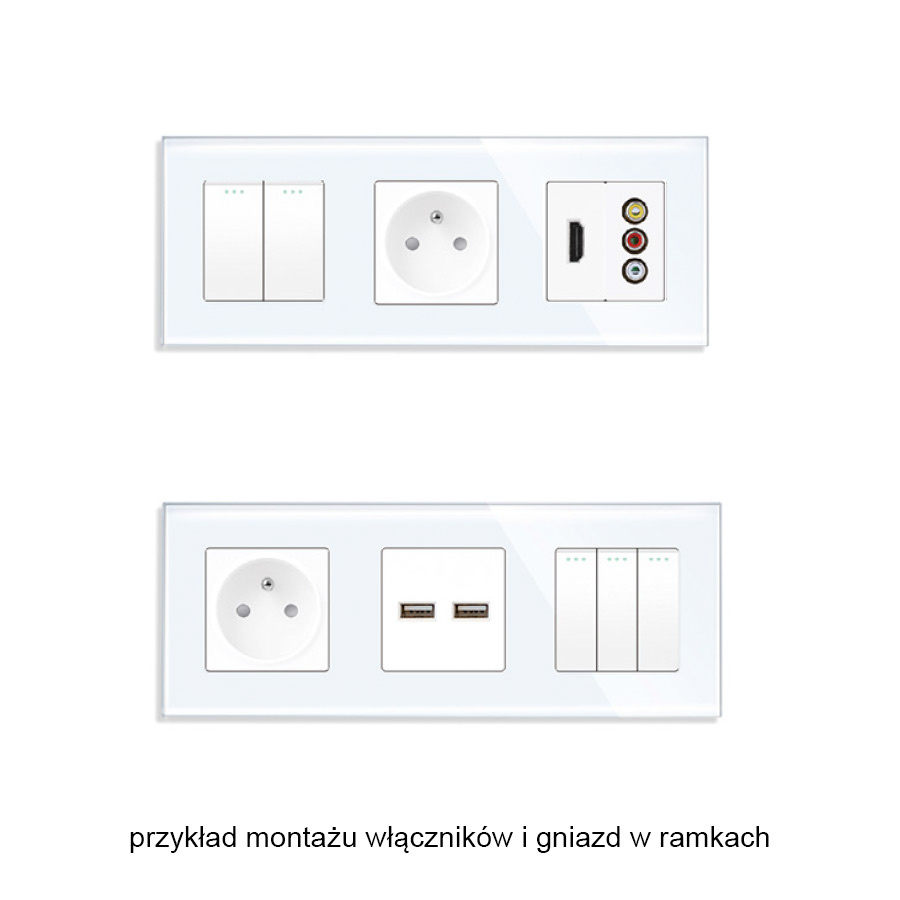

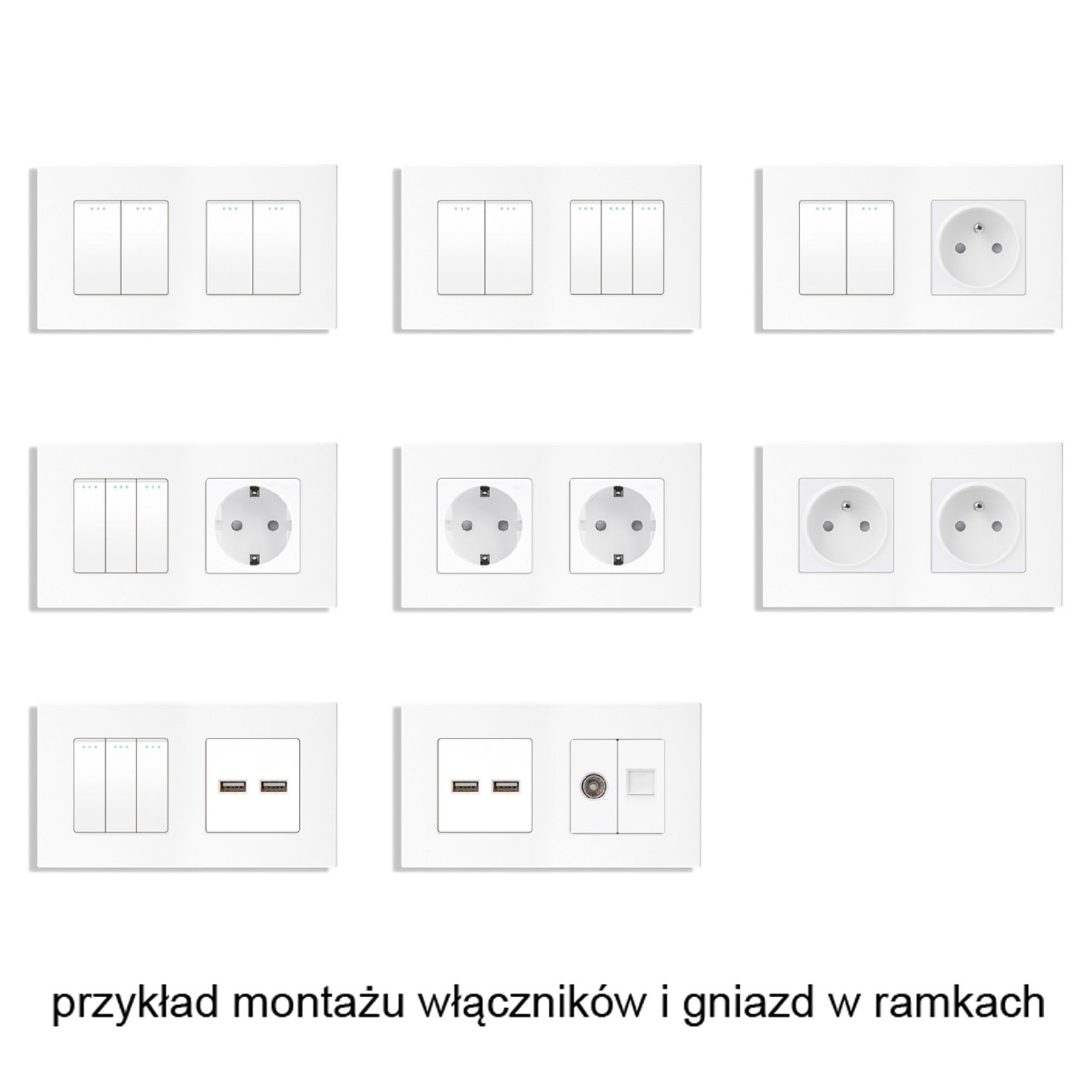

Moduł włącznika tworzy kompletny włącznik po połączeniu z ramką ze szkła hartowanego, dostępną w naszej ofercie serii TAWOIA Glass. Moduły można połączyć z ramką pojedynczą, podwójną, potrójną, poczwórną lub pięciokrotną. W ramkach wielokrotnych (podwójnych, potrójnych, poczwórnych, pięciokrotnych) można łączyć ten moduł z innymi modułami włączników i gniazdek.

Włącznik krzyżowy to specjalny rodzaj przełącznika elektrycznego, który umożliwia sterowanie oświetleniem z co najmniej trzech różnych miejsc. Dzięki niemu możemy zapalić lub zgasić światło, znajdując się w dowolnym punkcie obwodu, co jest niezwykle praktyczne w wielu sytuacjach.

Włącznik krzyżowy nie działa samodzielnie. Zawsze występuje w połączeniu z co najmniej dwoma innymi włącznikami, najczęściej schodowymi. Cały system działa na zasadzie przełączania obwodu elektrycznego. Kiedy naciskamy jeden z włączników, prąd płynie przez obwód i żarówka się zapala. Naciskając kolejny włącznik, prąd zmienia kierunek przepływu i żarówka gaśnie.

Włącznik krzyżowy pełni rolę pośrednika między pozostałymi włącznikami, umożliwiając zmianę stanu oświetlenia z dowolnego punktu (w ramach jednego obwodu).

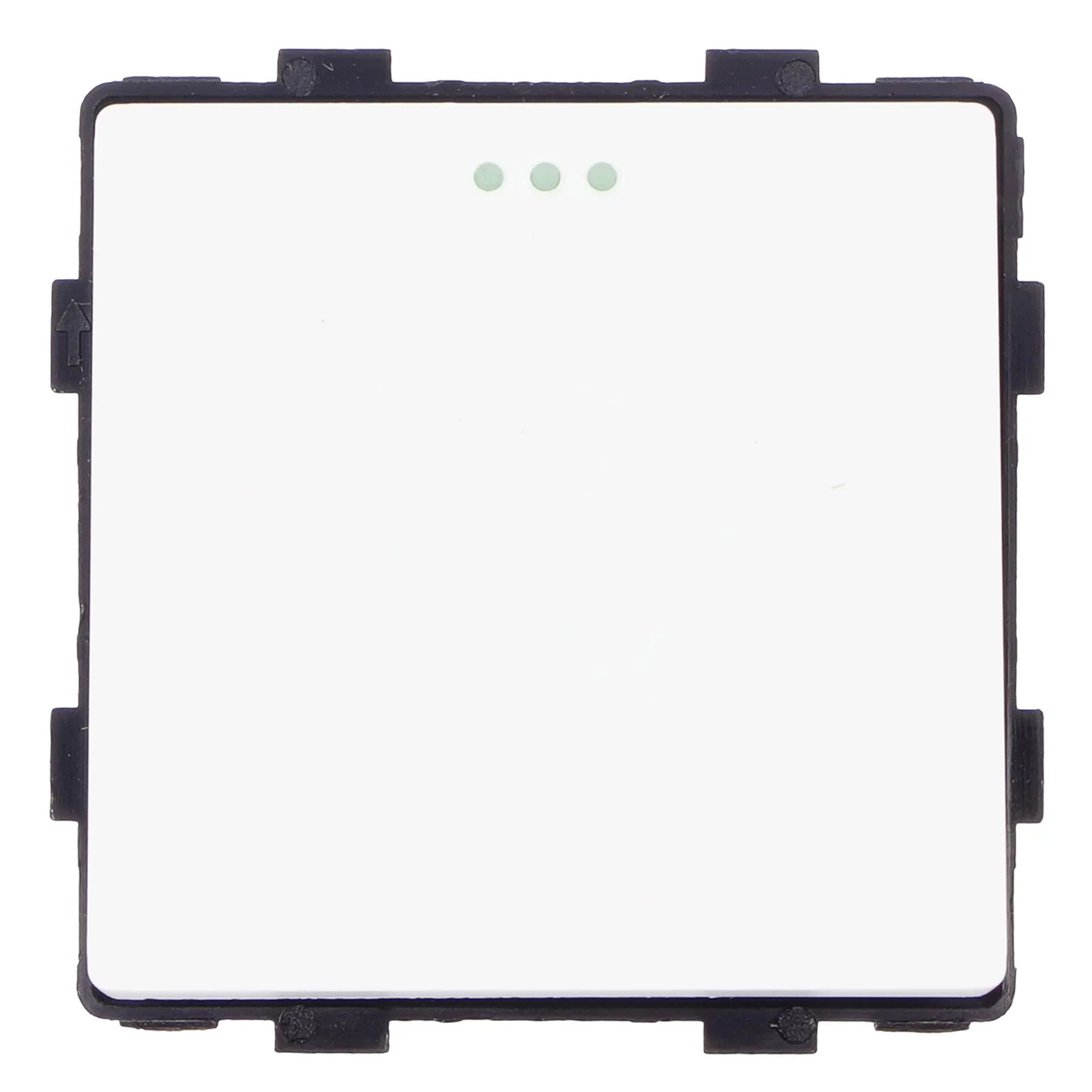

Trzy małe kropeczki na górze włącznika przypominają diody świecące. Jednak nie są to diody, tylko wypukłe kropeczki z tworzywa sztucznego, pokryte farbą fluorescencyjną, która w dzień absorbuje światło, a w nocy delikatnie świeci, ułatwiając znalezienie włącznika w ciemności. Kompletny włącznik ma estetyczny, elegancki wygląd, a klasyczny design świetnie wpisuje się w różnorodne style wnętrz – od tradycyjnych do nowoczesnych.

Specyfikacja

• Produkt: włącznik pojedynczy, mechaniczny, podtynkowy
• Typ krzyżowy (trójtorowy)
• Kolor: biały
• Maksymalne napięcie: 250 V AC/50 Hz
• Maksymalny prąd: 10 A
• Trzy kropki orientacyjne, świecące fluorescencyjnie w ciemności
• Moduł przeznaczony do montażu w standardowej puszce podtynkowej fi 60 mm

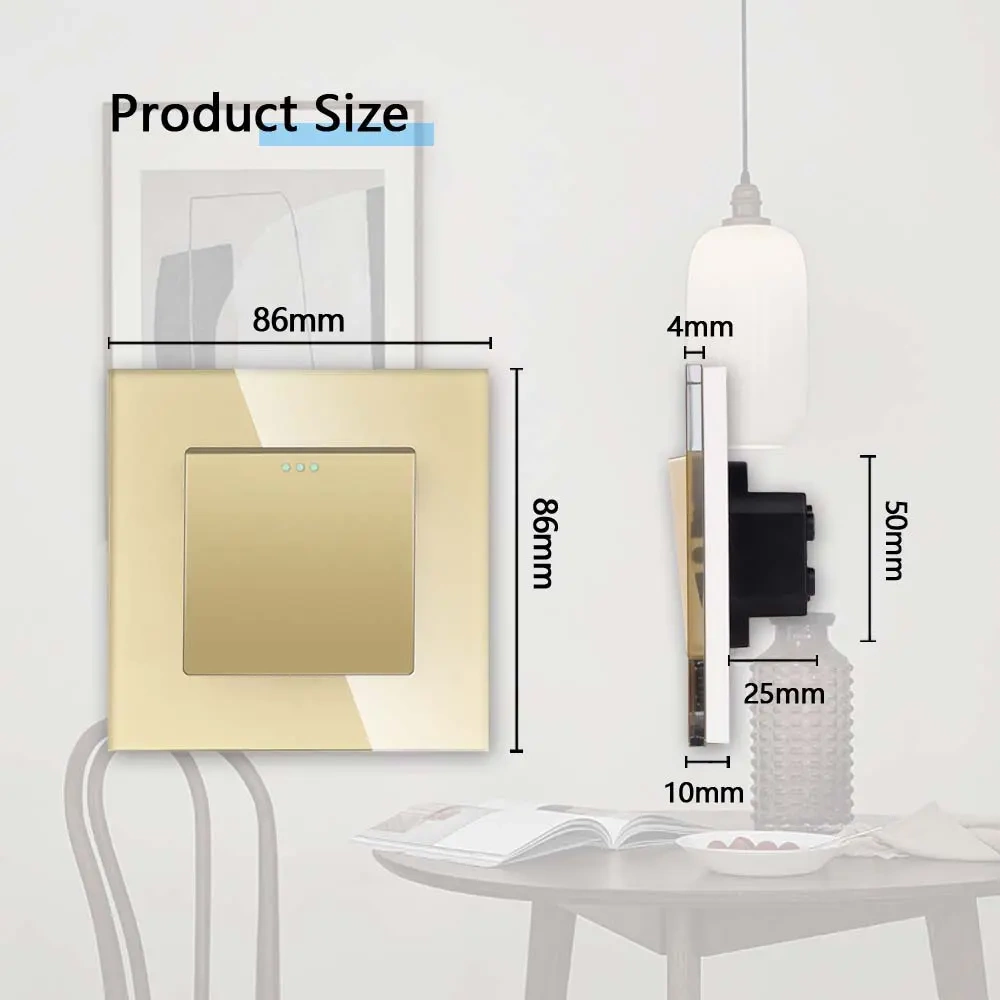

• Wymiary modułu: 50x50x35 mm
• Głębokość wewnątrz puszki: 20 mm
• Materiał przycisku: tworzywo ognioodporne
• Stopień ochrony: IP20
• Certyfikaty: CE, RoHS
• Gwarancja: 2 lata

Instrukcja montażu: moduł + ramka (ramkę należy dokupić oddzielnie)

1. Montaż modułu – wprowadź moduł włącznika do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.

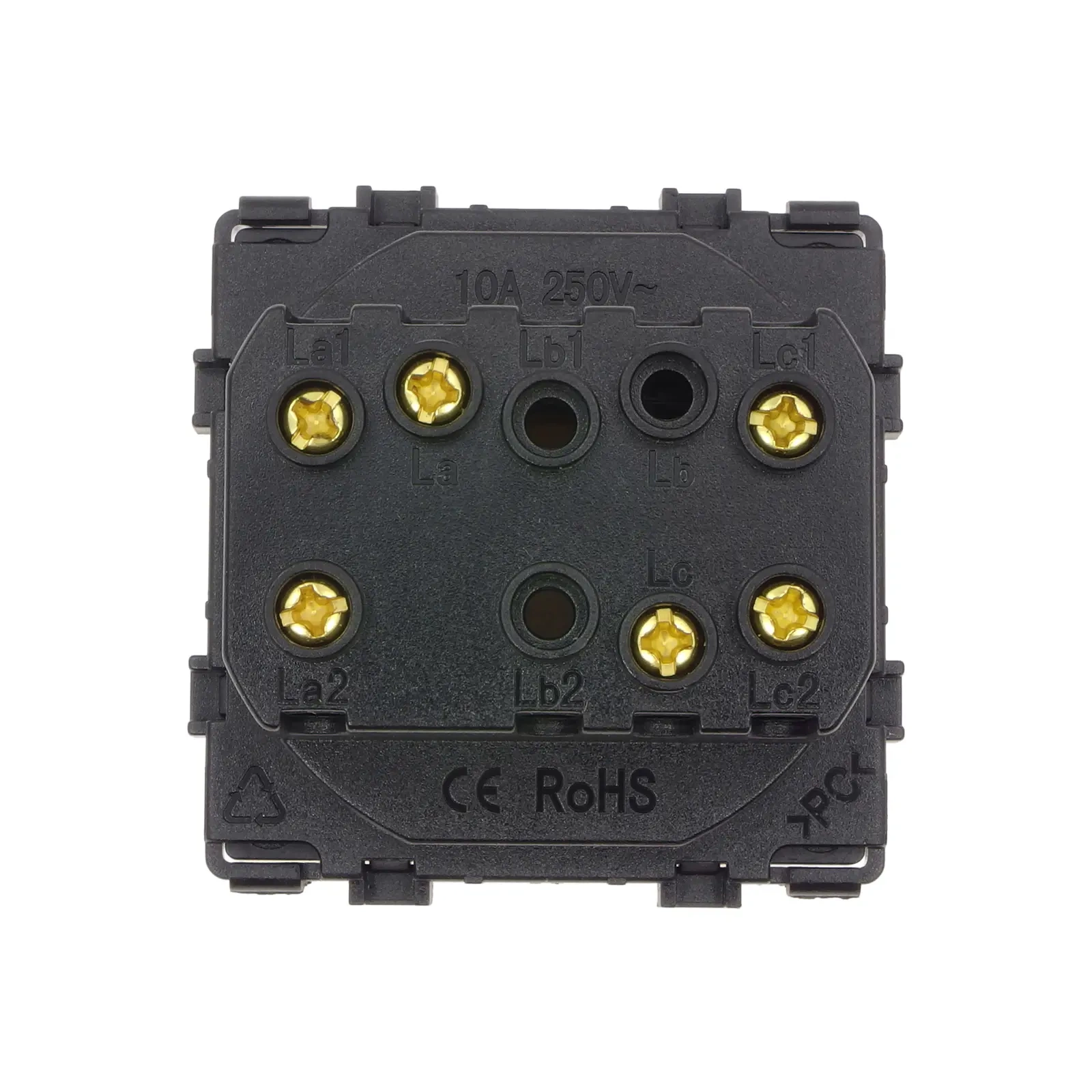

2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

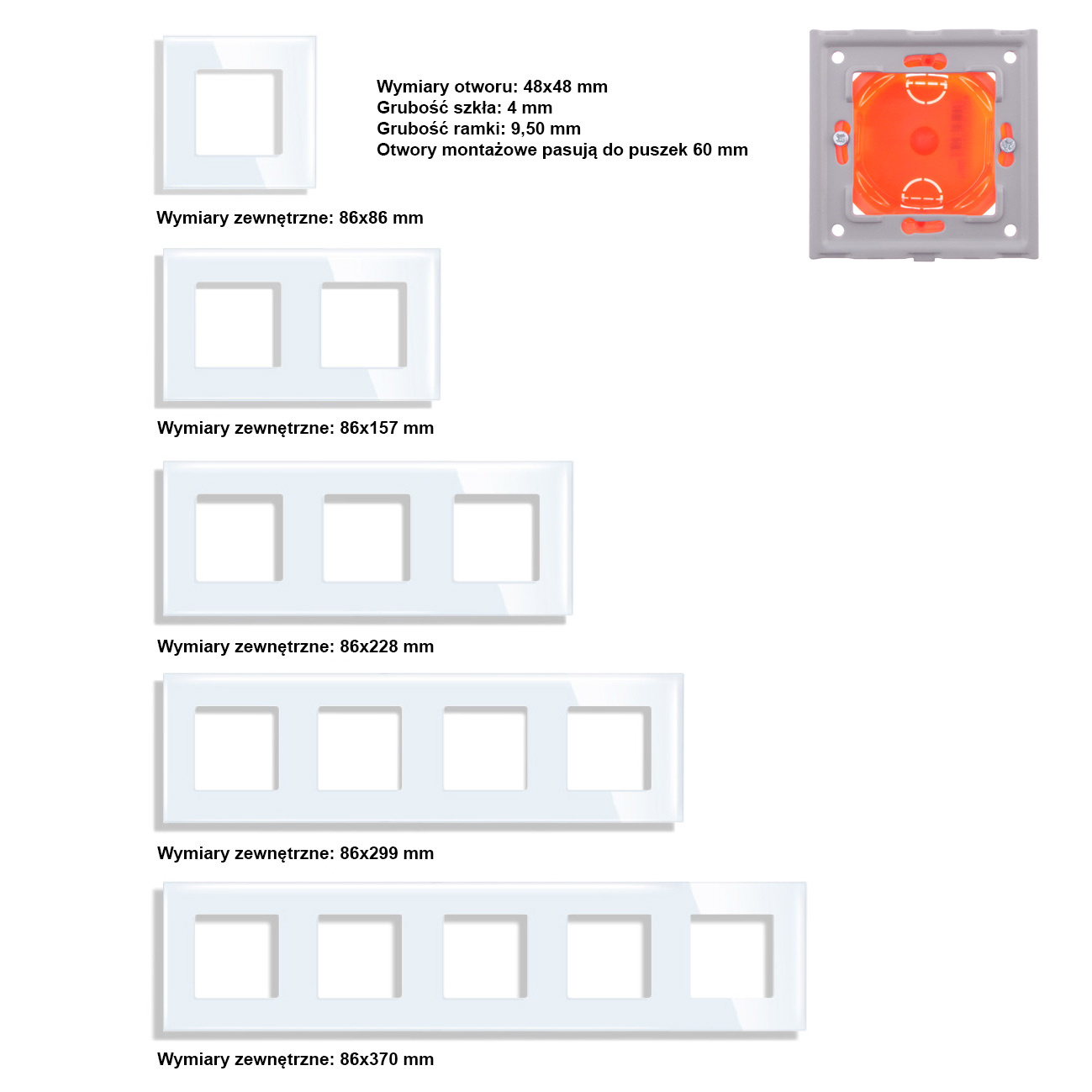

W ofercie posiadamy szklane ramki pojedyncze i wielokrotne w 4 kolorach (złoty, szary, czarny i biały)

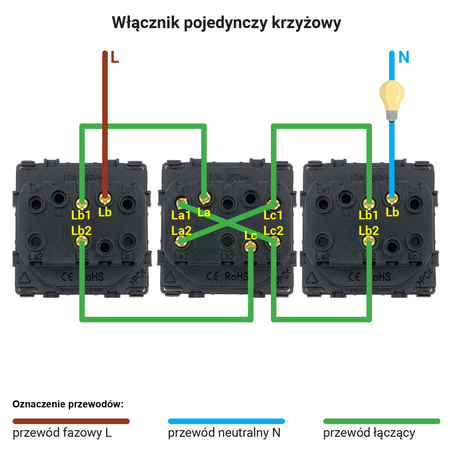

Schemat połączeń elektrycznych

Do montażu polecamy puszki podtynkowe fi 60mm:
