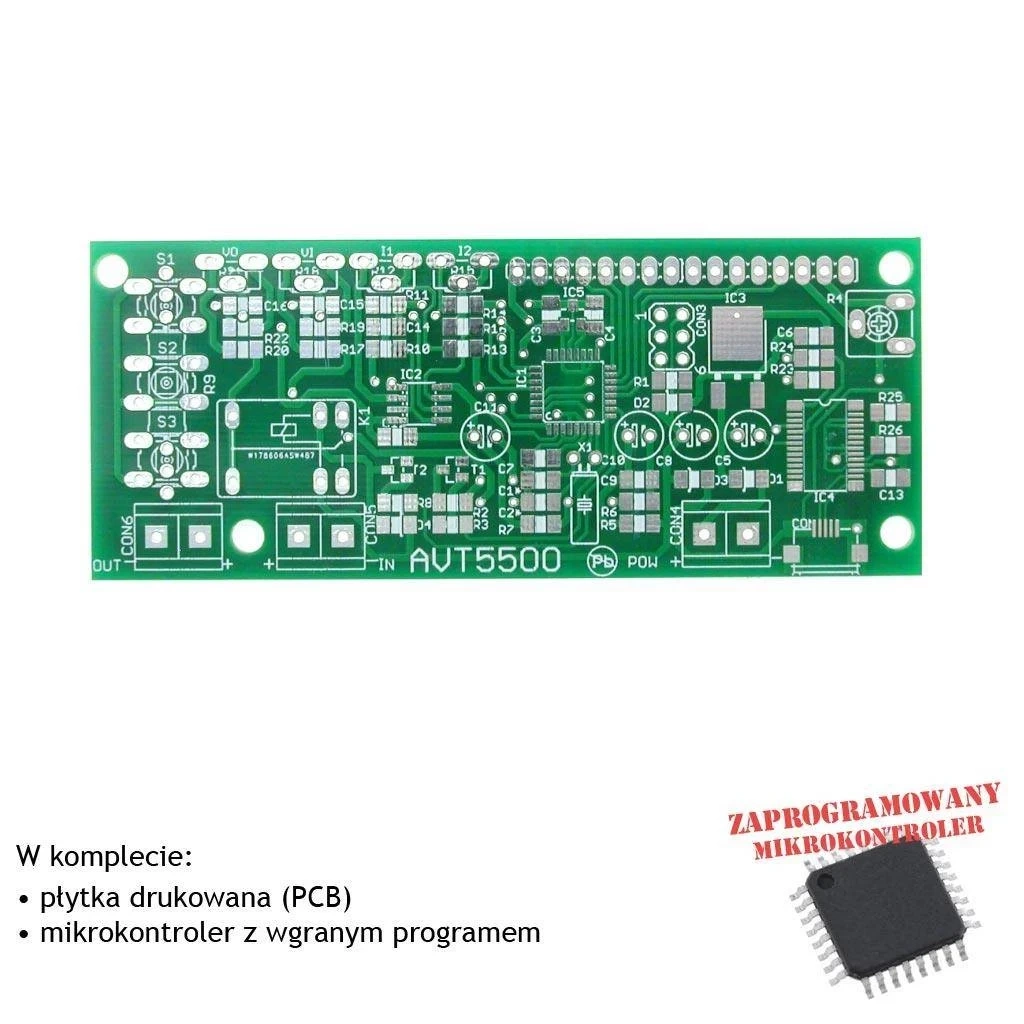

Miernik pojemności akumulatorów - PCB i mikroprocesor do projektu AVT 5500

Do pobrania:

Dokumentacja

Urządzenie pozwala zmierzyć pojemność akumulatora i tym samym określić jego zużycie. Przy jego pomocy można również zmierzyć pojemność nowego akumulatorka i zweryfikować wynik z parametrami zadeklarowanymi przez producenta. Modne ostatnio power-banki kuszą tysiącami miliamperogodzin, warto sprawdzić czy te niewielkie urządzenia rzeczywiście potrafią oddać tyle energii. Przy pomocy miernika zmierzymy również apetyt na energię, dowolnego urządzenia.

Wybrane parametry:

• obliczanie pojemności źródła zasilania na podstawie pomiaru parametrów w czasie jego rozładowywania,
• pomiar napięcia stałego w zakresie 0...25V, z rozdzielczością 25 mV,
• pomiar prądu stałego w zakresie 0...5A, z rozdzielczością 10mA,
• pomiar pojemności w zakresie do 100Ah z rozdzielczością 1mAh,
• pomiar energii w zakresie do 100Wh z rozdzielczością 1 mWh,
• pomiar czasu w zakresie do 100 godzin,
• odpowiedni do prawie każdego rodzaju baterii, akumulatora czy power-banku,
• przesyłanie na bieżąco wszystkich parametrów poprzez interfejs USB,
• automatyczne rozpoczęcie pomiaru po dołączeniu badanego źródła zasilania,
• zakończenie pomiaru manualne lub automatyczne po przekroczeniu ustawionej wartości prądu, napięcia, Czasu lub pojemności,
• automatyczne odłączenie badanego źródła zasilania po zakończeniu pomiaru,
• wymiary zmontowanego urządzenia: 96x40x36mm
• zasilanie 8...15 VDC lub z USB,
• wymiary płytki 96x40mm

Projekt AVT 5500 EP 06/15
