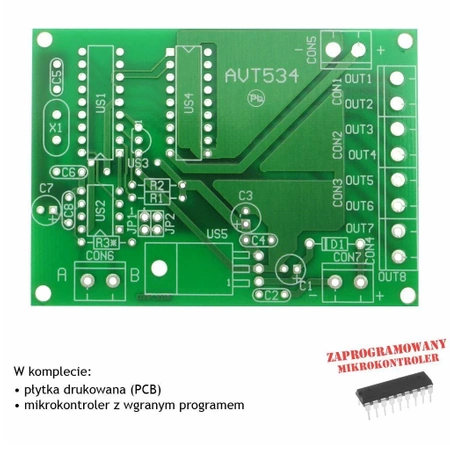

Klocki RS485 - karta wyjść cyfrowych (VCC), KIT AVT534

KIT - zestaw do zlutowania. Zbiór podzespołów elektronicznych wraz z płytką drukowaną i (jeśli projekt zawiera) zaprogramowanym mikrokontrolerem.

Do pobrania:

Klocki RS485 - karta wyjść cyfrowych (VCC)

"Klocki RS" to system wymiany danych pomiędzy różnorodnymi urządzeniami (m.in. karty przekaźników, moduły wyświetlaczy, karty wejść analogowych i cyfrowych itp.) wyposażonymi w interfejs RS485

Karta wyjść cyfrowych (stan aktywny VCC) posiada osiem wyjść typu otwarty emiter, Co umożliwia sterownie napięciem zasilania VCC. Maksymalny prąd wyjścia wynosi 0,5 A, a napięcie załączania 50 V. Dodatkowo w układzie wyjściowym zastosowane są diody zabezpieczające, Co umożliwia bezpośrednie sterownie układami indukcyjnymi, na przykład przekaźnikami. Karta umożliwia komunikację dwustronną, dzięki czemu można sprawdzić stan wszystkich wyjść.

Wybrane parametry:

8 wyjść cyfrowych
maksymalny prąd wyjścia: 0,5A
współpraca z konwerterem RS232 < - > RS485 AVT530 lub AVT530/USB (USB < - > RS485) (1200, 8, N, 1)
współpraca z ośmioma modułami z serii 'Klocki RS485'
dwukierunkowa komunikacja w systemie RS485 poprzez wspólną magistralę dwuprzewodową
możliwość zbudowania sieci o maksymalnej długości do 1200 m
zasilanie: 9...15 VDC
wymiary płytki 77x55mm

Projekt AVT 534 EP 06/03

Dodatkowe uwagi:

Zobacz również AVTMOD03
