Gniazdo elektryczne pojedyncze z bolcem - szklana ramka - złote - Tawoia Glass

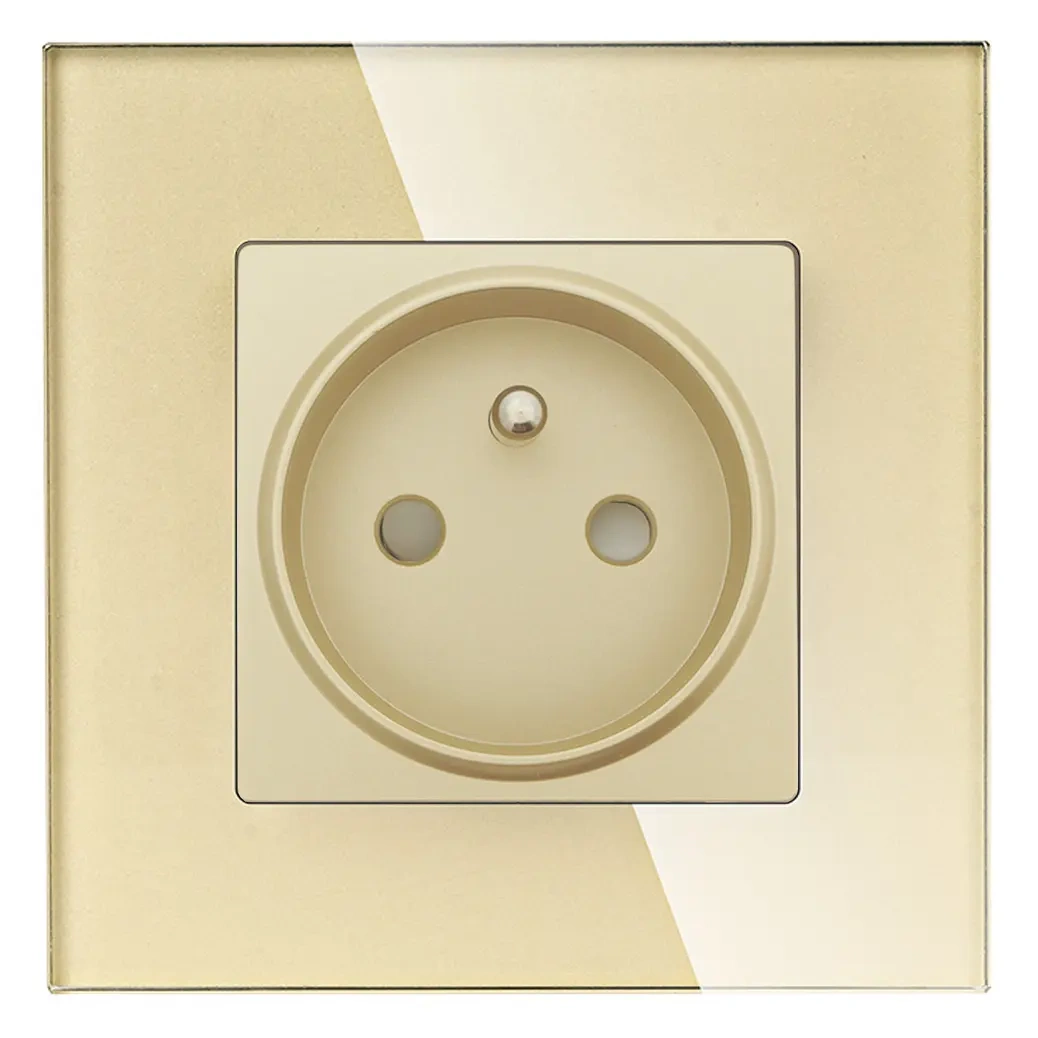

Gniazdo elektryczne pojedyncze z bolcem z ramką szklaną - kolor złoty - Tawoia Glass

Specyfikacja

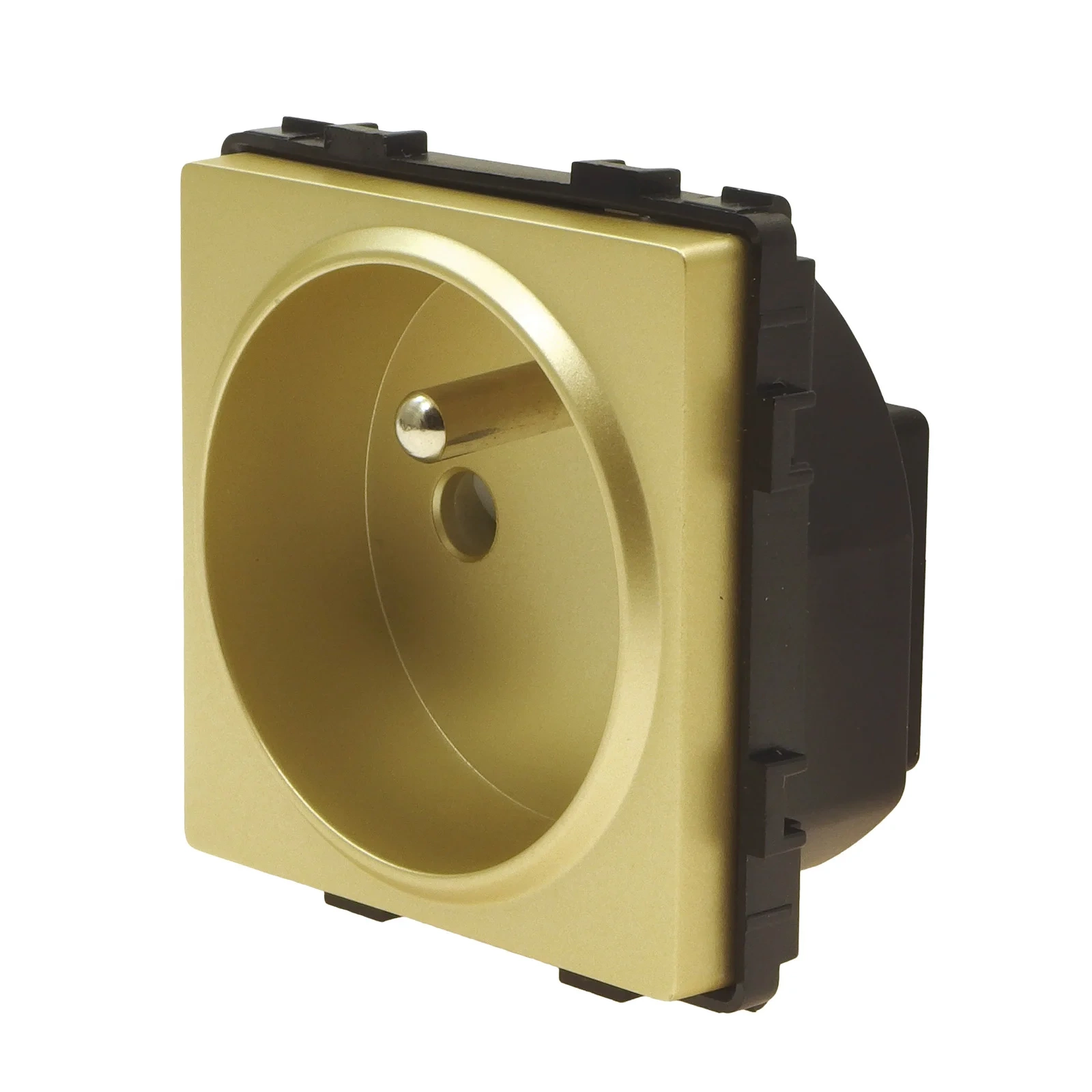

• Produkt: moduł gniazda elektrycznego z bolcem typu French, podtynkowy
• Kolor: złoty
• Maksymalne napięcie: 250 V AC
• Maksymalny prąd: 16 A
• Materiał: tworzywo ognioodporne
• Głębokość wewnątrz puszki: 35 mm
• Certyfikaty: CE, RoHS
• Gwarancja: 2 lata

Montaż (moduł + ramka):

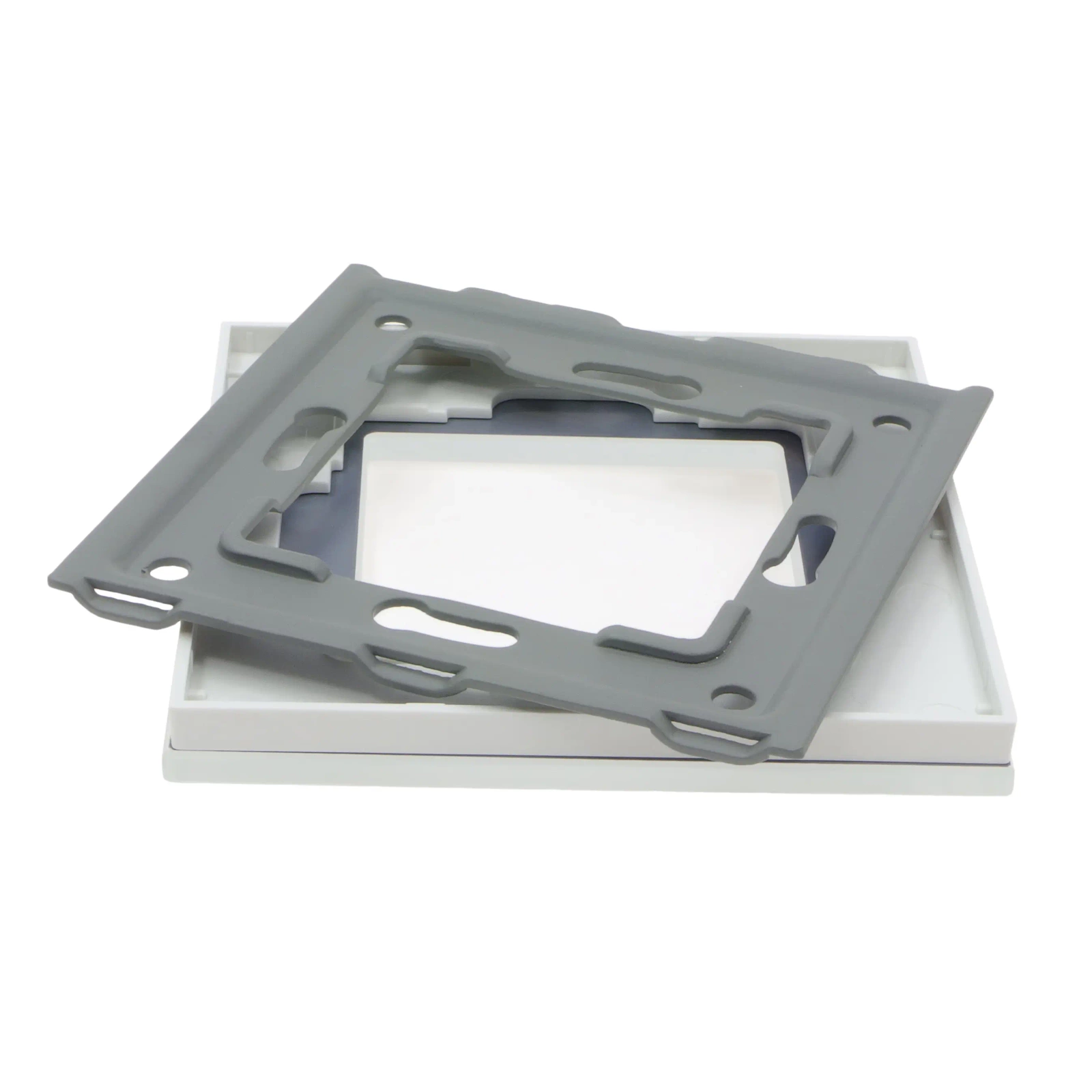

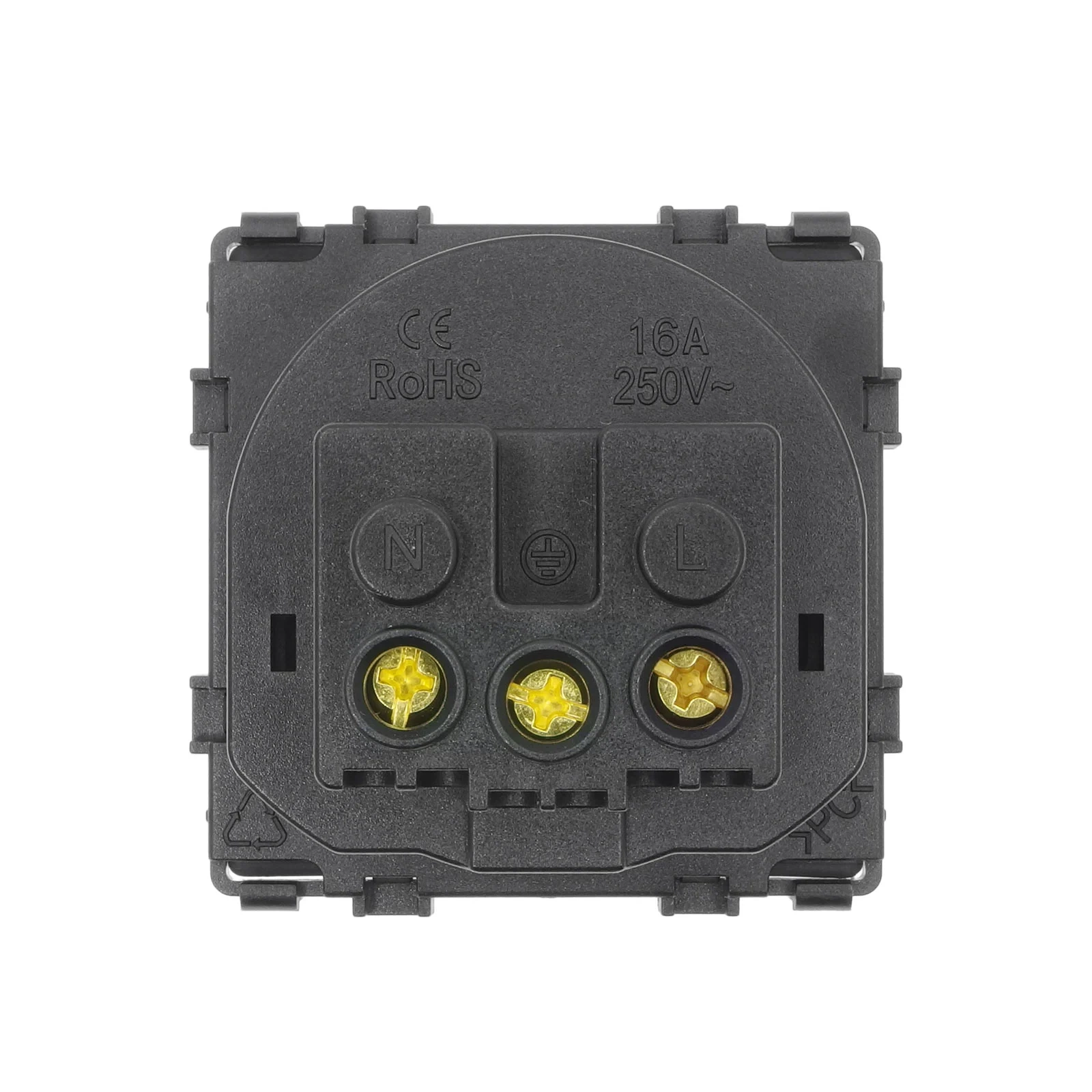

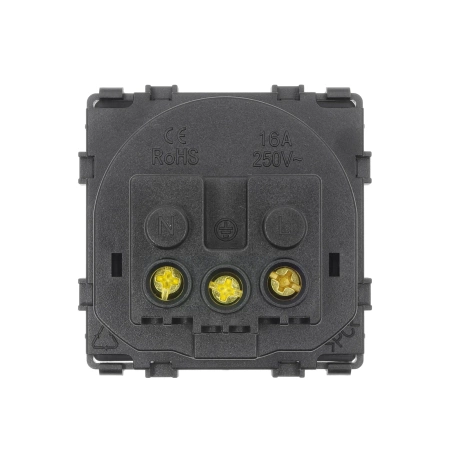

1. Montaż modułu – wprowadź moduł gniazda do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).

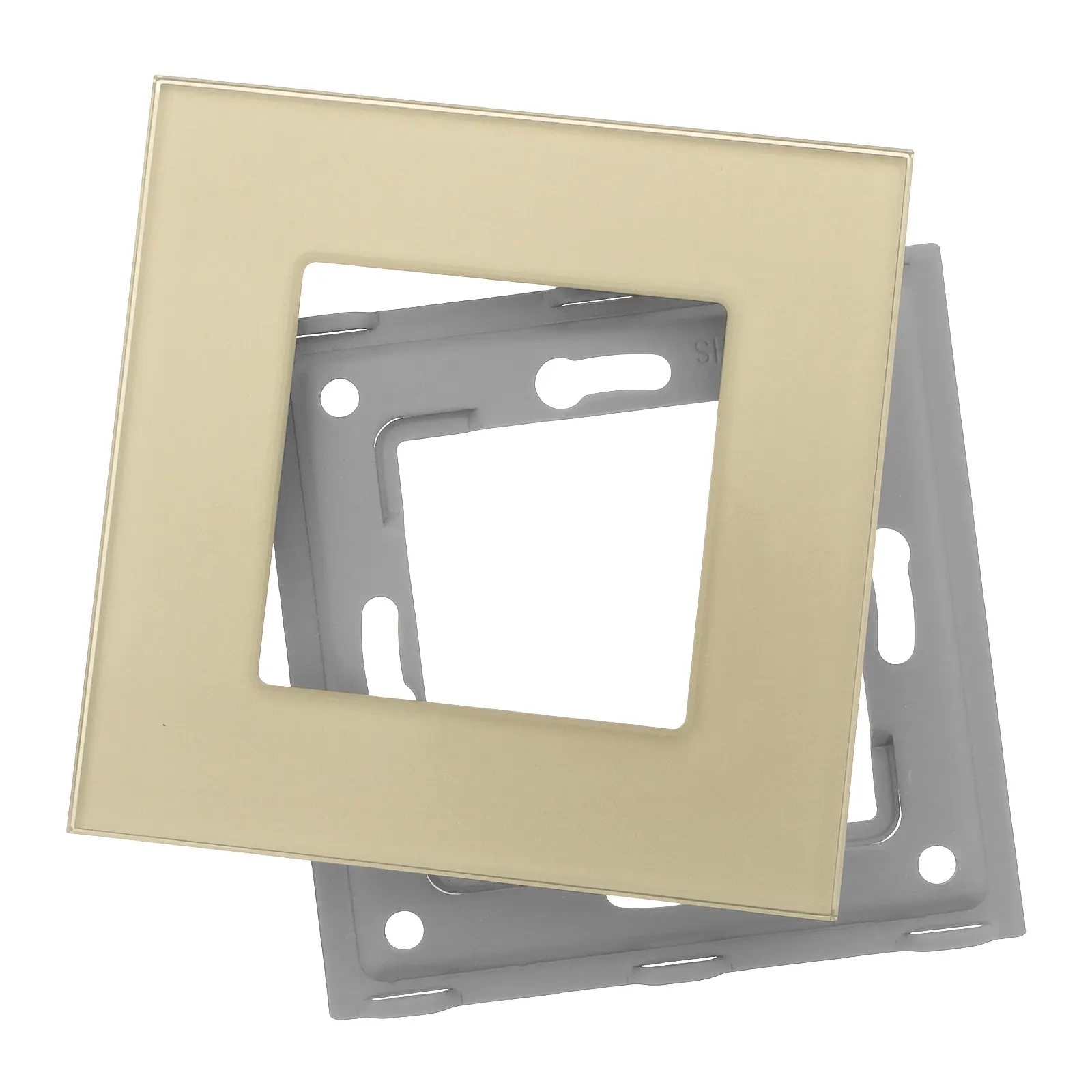

4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

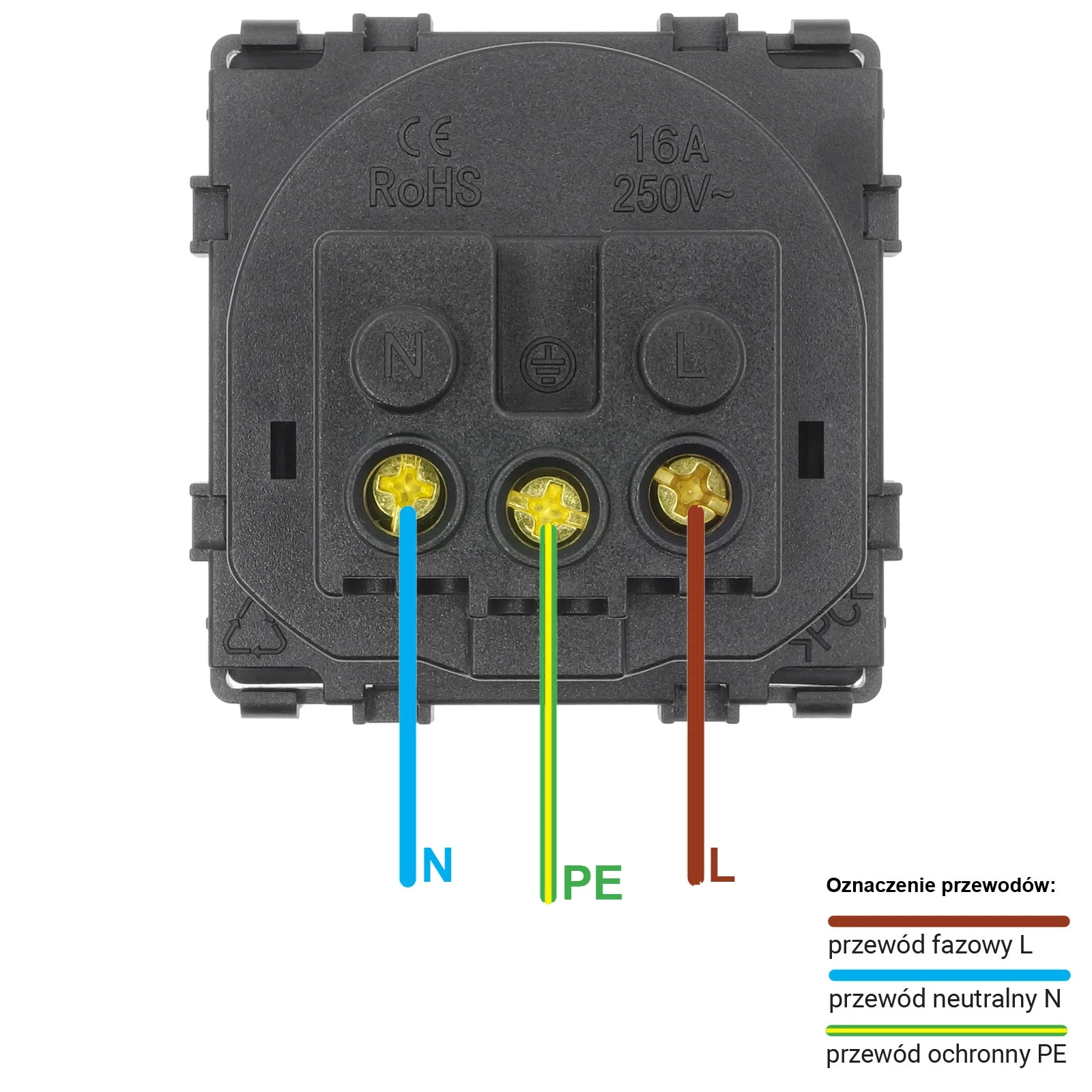

Schemat połączeń elektrycznych

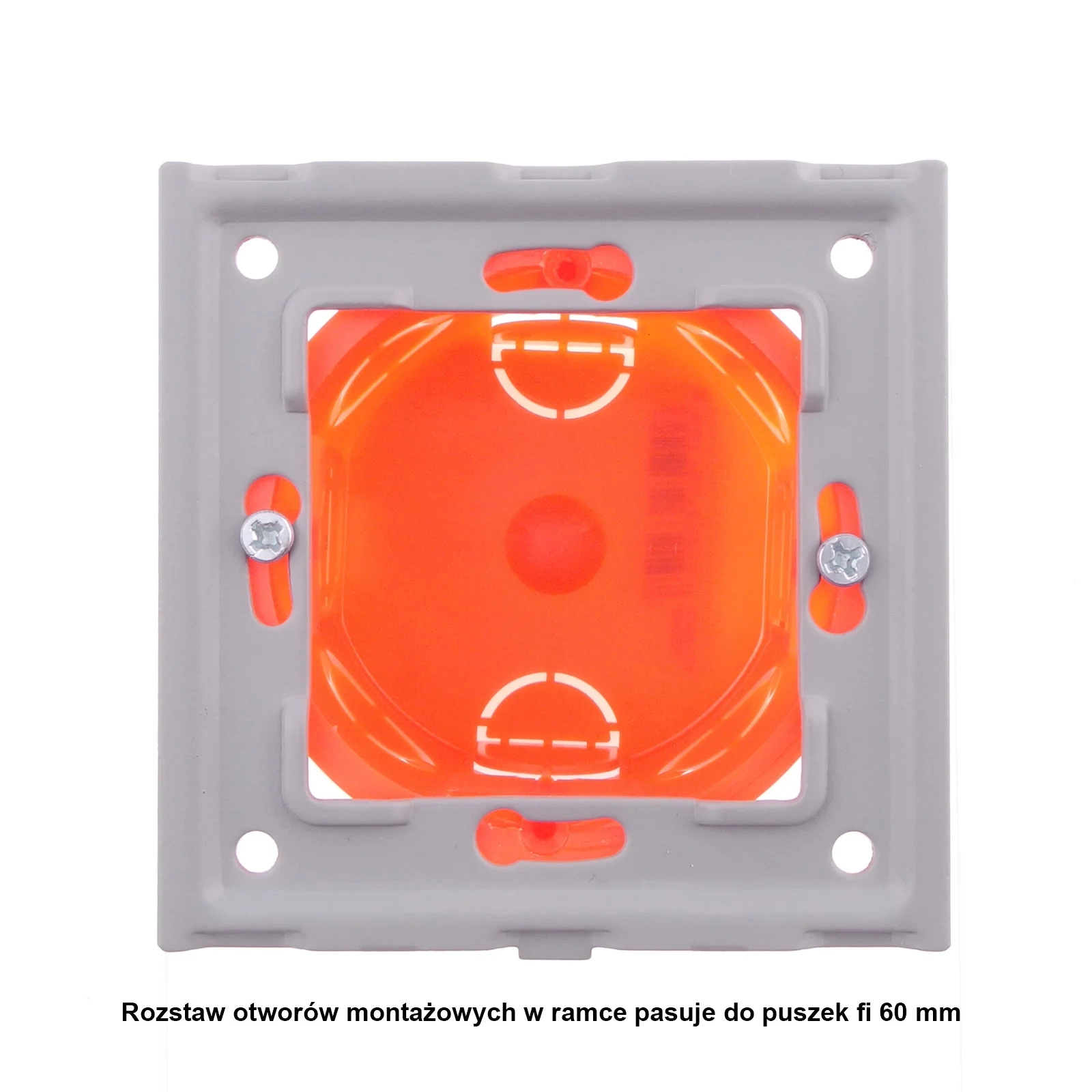

Do montażu polecamy puszki podtynkowe fi 60mm:
