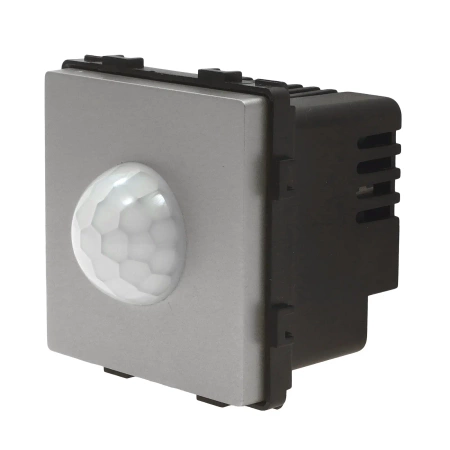

Czujnik ruchu PIR 200W, 60W dla LED - szary, Tawoia Glass

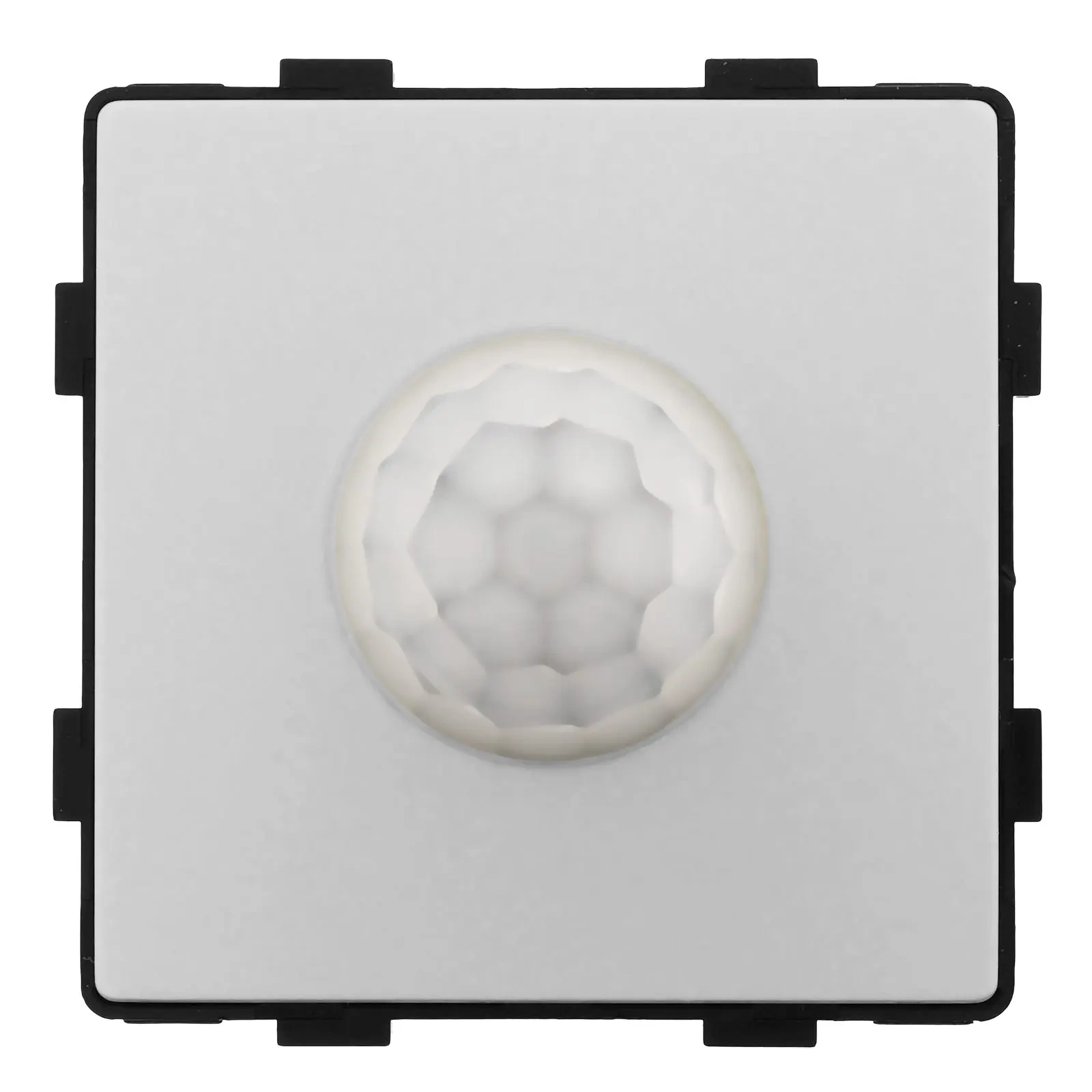

Moduł czujnika ruchu PIR TAWOIA Glass, montaż podtynkowy

W połączeniu z ramką ze szkła kwarcowego, dostępną w naszej ofercie serii TAWOIA Glass, osiągamy estetyczne i niezawodne rozwiązanie zadania wykrywania obecności ludzi na odległość od 4 do 8 metrów. Wykrycie ruchu powoduje włączenie dowolnego urządzenia elektrycznego (np. żarówka) o mocy do 60 W. Moduł może być zamontowany w ramce pojedynczej, jak i w dowolnej wielokrotnej ramce serii TAWOIA Glass.

Specyfikacja

• Produkt: Czujnik ruchu
• Kolor: szary
• Napięcie zasilania: 230 V AC/50 Hz
• Maksymalne obciążenie: 200 W (dla LED 60 W)
• Zasięg detekcji: 4 do 8 metrów
• Kąt detekcji ruchu: 90°
• Czas aktywacji: 50 s ± 10 s
• Moduł przeznaczony do montażu w standardowej puszce podtynkowej fi 60 mm
• Stopień ochrony IP20
• Certyfikaty: CE EAC RoHS

Instrukcja montażu: moduł + ramka (ramkę należy dokupić oddzielnie)

1. Montaż modułu – wprowadź moduł czujnika do metalowej ramki, która jest w komplecie z ramką szklaną. Uwaga: oznaczenie "CE RoHS" ma być od strony ściany. Moduł zamontuj z wyczuciem na wcisk. Prawidłowo zamontowany moduł w metalowej ramce tworzy z nią stabilną całość.
2. Wykonaj podłączenie przewodów do odpowiednich zacisków zgodnie ze schematem połączeń elektrycznych.
3. Ramkę metalową z modułem umieść w ścianie i przykręć wkrętami (wkręty są w opakowaniu z modułem).
4. Do ramki metalowej przymocuj na wcisk ramkę szklaną.

W ofercie posiadamy szklane ramki pojedyncze i wielokrotne w 4 kolorach (złoty, szary, czarny i biały)

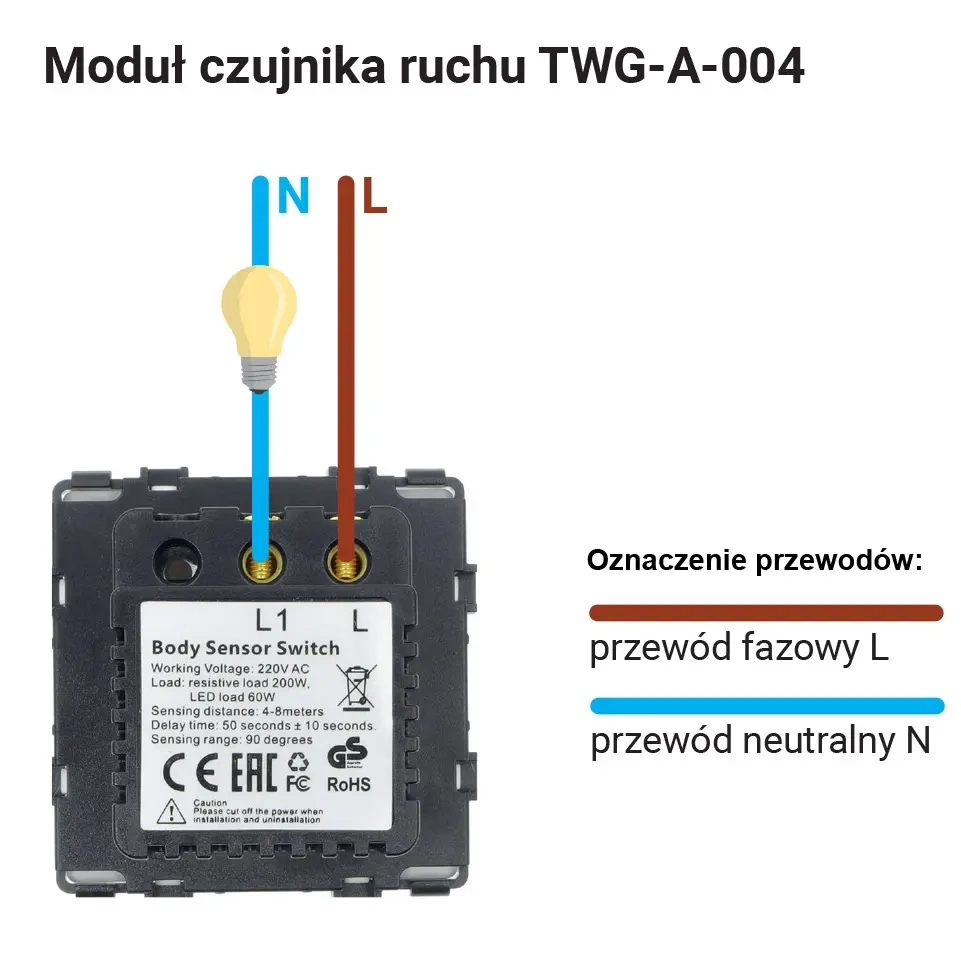

Schemat połączeń elektrycznych

Do montażu polecamy puszki podtynkowe fi 60mm:
