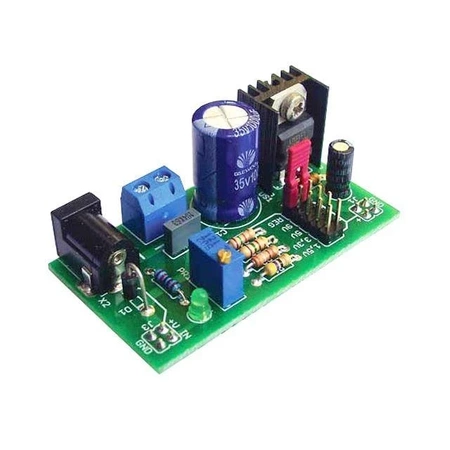

Zasilacz płytek stykowych, zlutowany AVT3072

Do pobrania:

Dokumentacja

Downloads:

Technical documentation [AVT3072 Power supply with breadboard]

Uniwersalny zasilacz do płytek stykowych. Przewidziano w nim skokową nastawę napięcia wyjściowego 1.5V, 3.3V, 5V, 9V za pomocą zworki Jumper oraz płynną regulację napięcia wyjściowego za pomocą potencjometru.

Wybrane parametry:
• regulacja napięcia: płynna i skokowa (1.5V, 3.3V, 5V i 9V)
• obciążalność: do 1.5A
• napięcie zasilania: 12 ÷ 24V
• wbudowane zabezpieczenie przed odwrotną polaryzacją
• możliwość uzyskania na płytce stykowej dwóch, niezależnych napięć
• wymiary płytki: 60x33mm

Projekt AVT 3072 EdW 09/13

Dodatkowe uwagi:

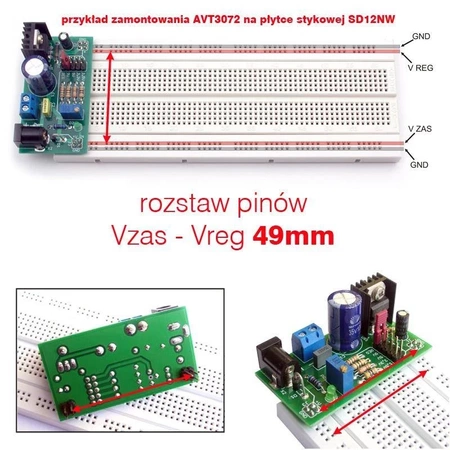

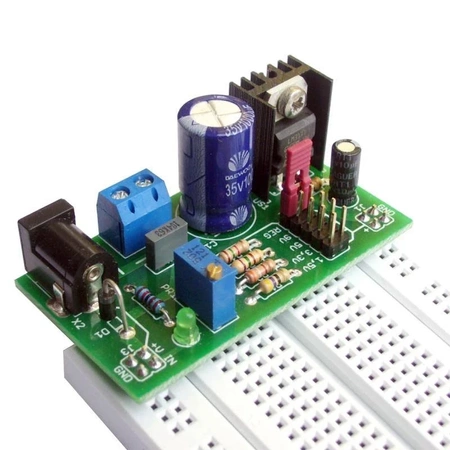

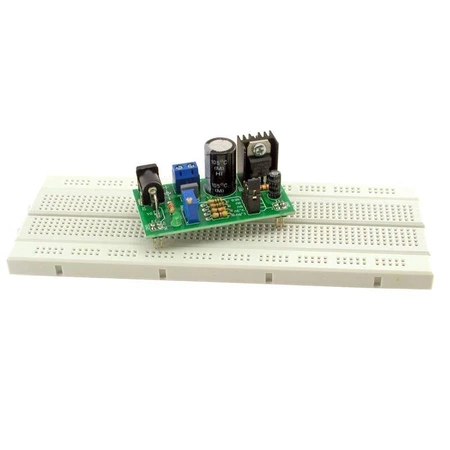

Zasilacz pasuje do płytek prototypowych SD12NW i innych o rozstawie 49mm (patrz: foto). Uwaga: Płytkę prototypową należy dokupić oddzielnie.

Do AVT3072 proponujemy zasilacz 12V 1.4A lub 1.5A

Polecamy również: EdW A09
